В системе с ЧПУ KND2000 как устанавить справочные точки и мягкие ограничения хода для Портального Станка для сверления листа с ЧПУ:

                                                                                                                            Автор: Светлана Сюй                                                                                                          Моб. телефон: +86–1380 641 3610, Email: svetlanaxu@mail.ru

Портальный Сверлильно-фрезерный станок с ЧПУ обычно оснощен системой с ЧПУ KND2000. При выпуске станка в первый раз или при замене батареи привода нужно снова установить нулевые точки и мягкие ограничения хода по осям X,Y,Z.

Сейчас объяснять, Портальный сверлильный станок для листа с ЧПУ в системе KND2000 как устанавить справочные точки и мягкие ограничения хода.

Сначала в режиме маховика, переместите ось в положение, которое должно быть установлено в справочные точки, затем переключите режим работы в режим ввода, нажмите кнопку настройки, откройте параметры сервоприводов и переключатель параметров, в это время в системе появится подсказка тревоги, не обращайте на него внимания, затем нажмите кнопку параметра, нажмите дважды, появится изображение сервопривода каждой оси, переместите курсор на заданную ось сервопривода, нажмите на операцию, и появится интерфейс операции.

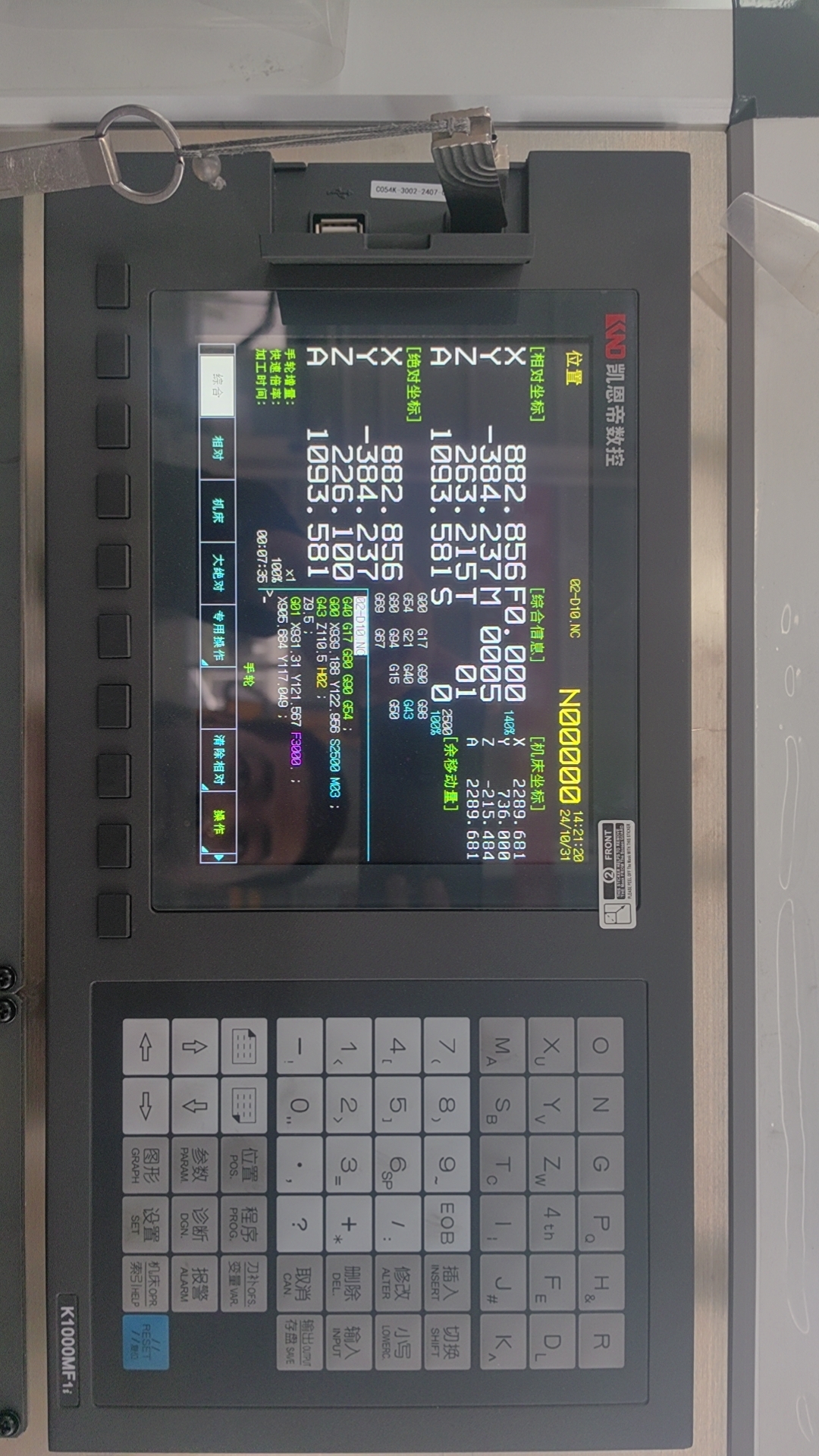

Поскольку мы устанавливаем справочные точки， то нажимаем кнопку « Установить нуль», в это время в системе появляется экран для установления нулевой точки, и если кабель кодера вашего двигателя был разобран, то следует начать с первого шага, чтобы очистить несколько кругов, и если кабель кодера вашего двигателя не был разобран, начните со второго шага. Нажмите установить нулевую точку, когда на экране появится операция TU 2, и ось X будет успешной. Теперь посмотрите на координаты станка оси X, это 0, что доказывает, что нулевая точка оси X установлена успешно.

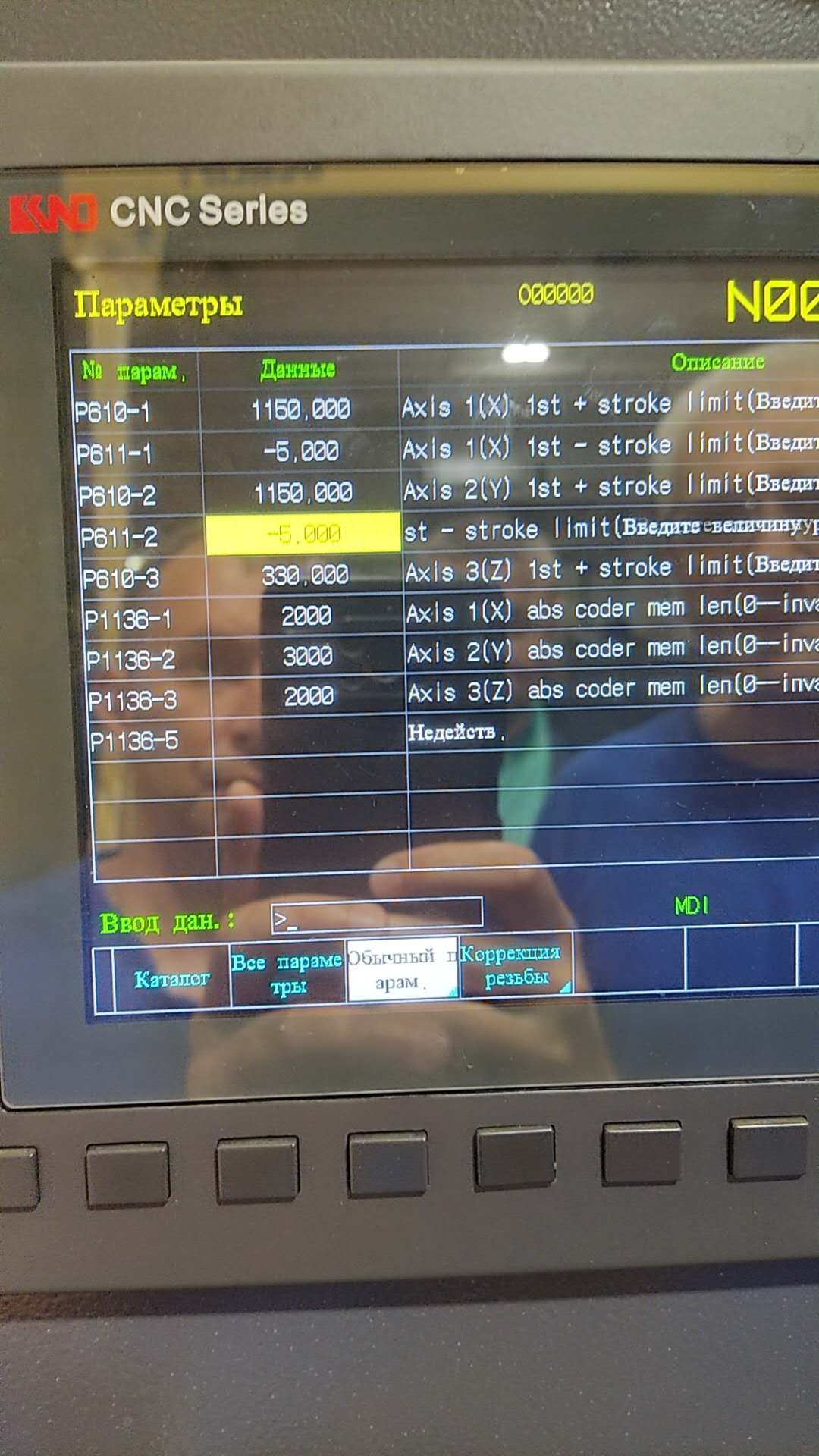

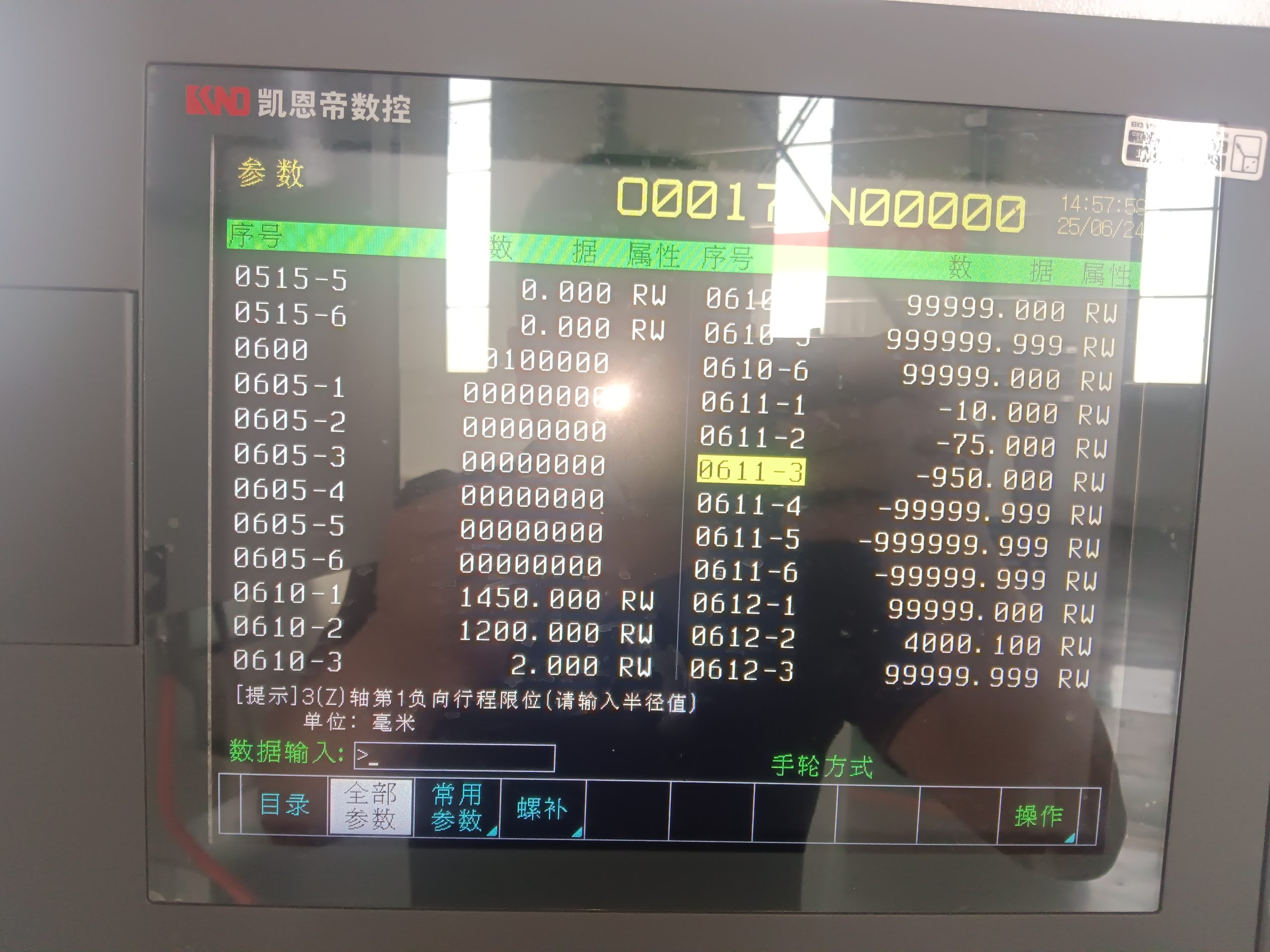

Затем установите мягкое ограничение хода оси X. Теперь система для человеко – машинного диалога очень удобна, щелкните каталоги, найдите в каталоге мягкое ограничение хода этой строки, щелкните по вводу, войдите в рабочий экран мягкое ограничение хода. Этот параметр устанавливается в соответствии с ходом вашего станка, после того, как настройка завершена, переключите режим на маховик, перемещайте ось, чтобы увидеть, вступил ли в силу ваш мягкое ограничение хода, и если он вступил в силу, то это значит завершены установки  мягкое ограничение хода.
