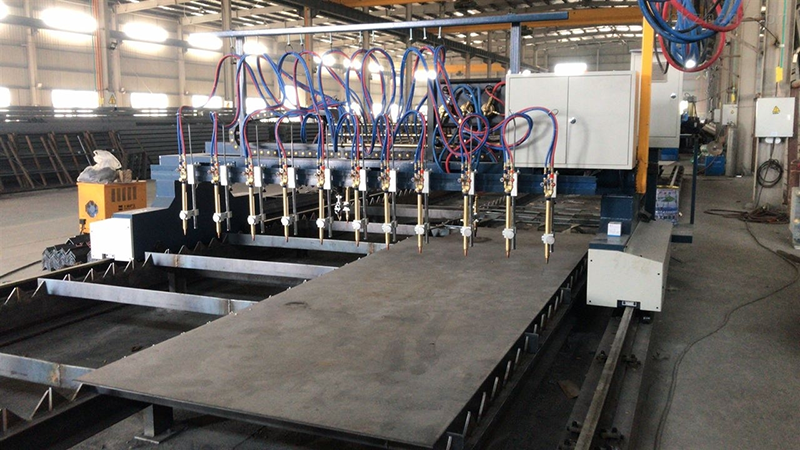

Газовый-плазменный многоголовный режущий станок с ЧПУ
Автор: Светлана Сюй из www.safetycnc.ru
Мобильный телефон: 0086 1380 641 3610, Email: svetlanaxu@mail.ru
、
u Применение:

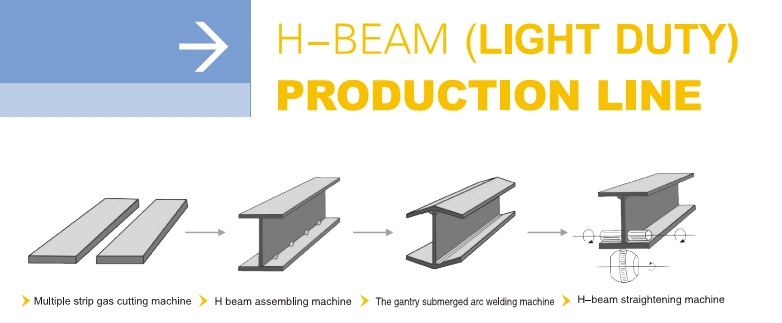

1、Данное оборудование является прецизионным автоматизированным комплексом раскроя листового металла в произвольном порядке (любую форму из плоского листа)при изготовлении двутавровой балки.
2、Несколько газовых резаков используются для раскроя листа на полосы и фиксируются.

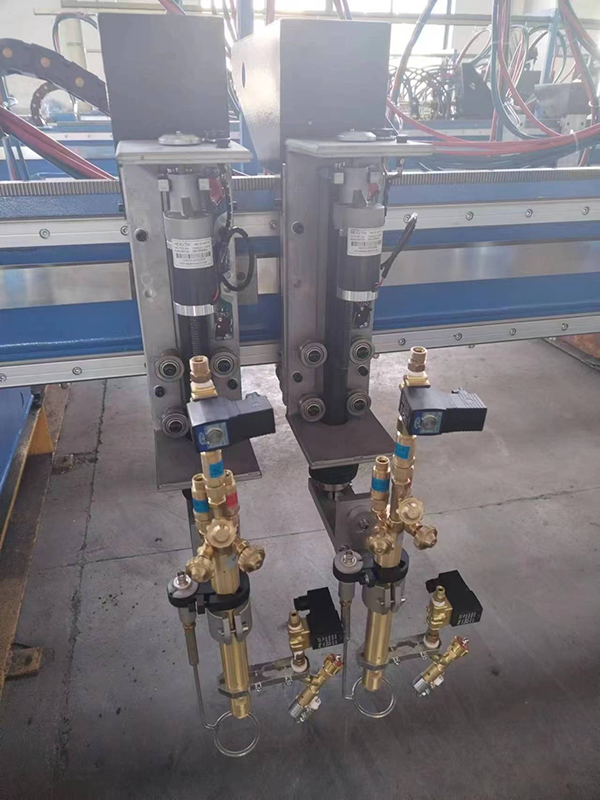

3、Один газовый резак и один плазменный резак могут двигаться по программируемой траектории
u Технические параметры:
| Модель | CNC/GDZ—4000 | CNC/GDZ—10000 |
| Поперечная балка(мм) | 4000 | 10000 |
| Эффективная ширина резания горелкой(мм) | 3200 | 9200 |
| Длина рельсов(мм) | 15000 | |
| Эффективная длина реза(мм) | 12500 | |
| Толщина резания(мм) | 4-100 | |
| Есть рабочий стол или нет | Нет | |
| Подъём резаки(мм) | 170 | |
| Скорость резания(мм/ мин) | 100-1000 | |
| Скорость возврата(мм / мин) | 4000 | |
| Резаки для поперечного раскроя
(ЧПУ-управляемые) |
2 шт. Один движется, один стоит | |
| Автоматическое зажигание | 2pcs | |
| Автоматическое регулирование по высоте | 2pcs | |
| Резаки продольной резки | 9pcs | |
| Компоненты | ||
| Используемый газ | Кислород, ацетилен или пропан | |
| Привода в двух стороне(вперед/назад) | Цифровые векторные серводвигатели переменного тока | |
| Система управления с ЧПУ | SF2400 in English and Russian language | |

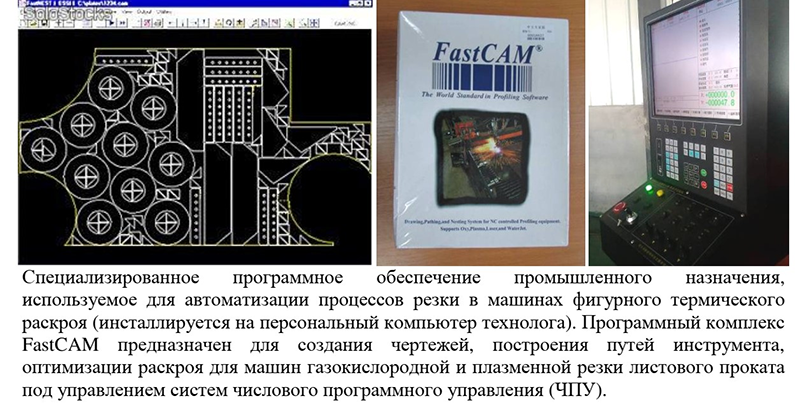

| Программное обеспечение | FastCAM from Australia | |
| Редуктор | SHIMPO from Japan | |
| Серводвигатель | Panasonic from Japan | |
