Область применения:

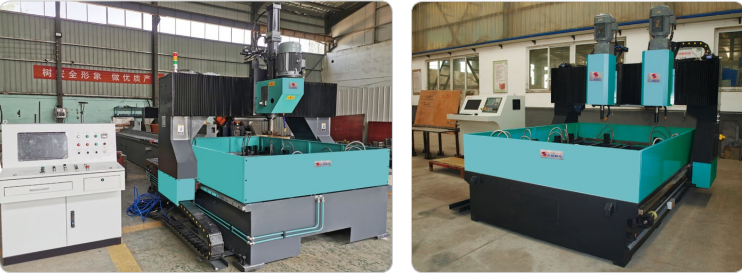

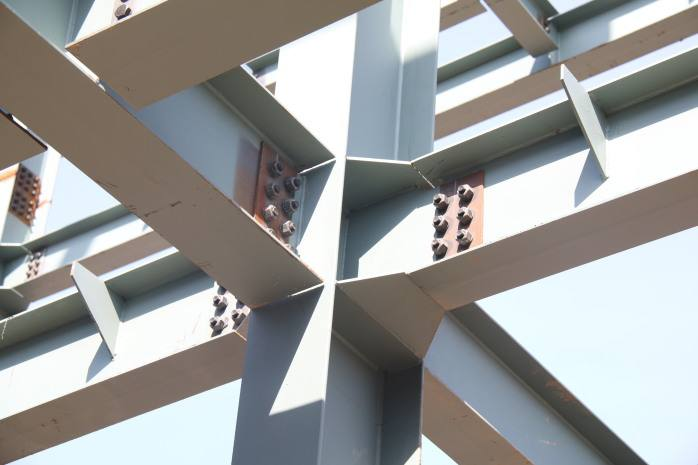

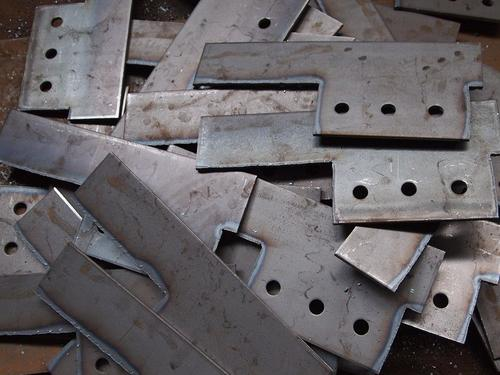

Портальный сверлильный станок с ЧПУ серия PCD предназначены для сверления проходного отверстия, слепого отверстия, ступенчатого отверстия в соединяющей пластине при изготовлении стальных конструкций в области архитектуры и мостостроения.
Характеристики и конструкция:
1.Станина и портал этого станка представляется собой стальную сварочную конструкцию через исскуственное старение,чтобы удолять внутренное напряжение поэтому у станка есть отличную динамичность и статичность и меньшая деформация.

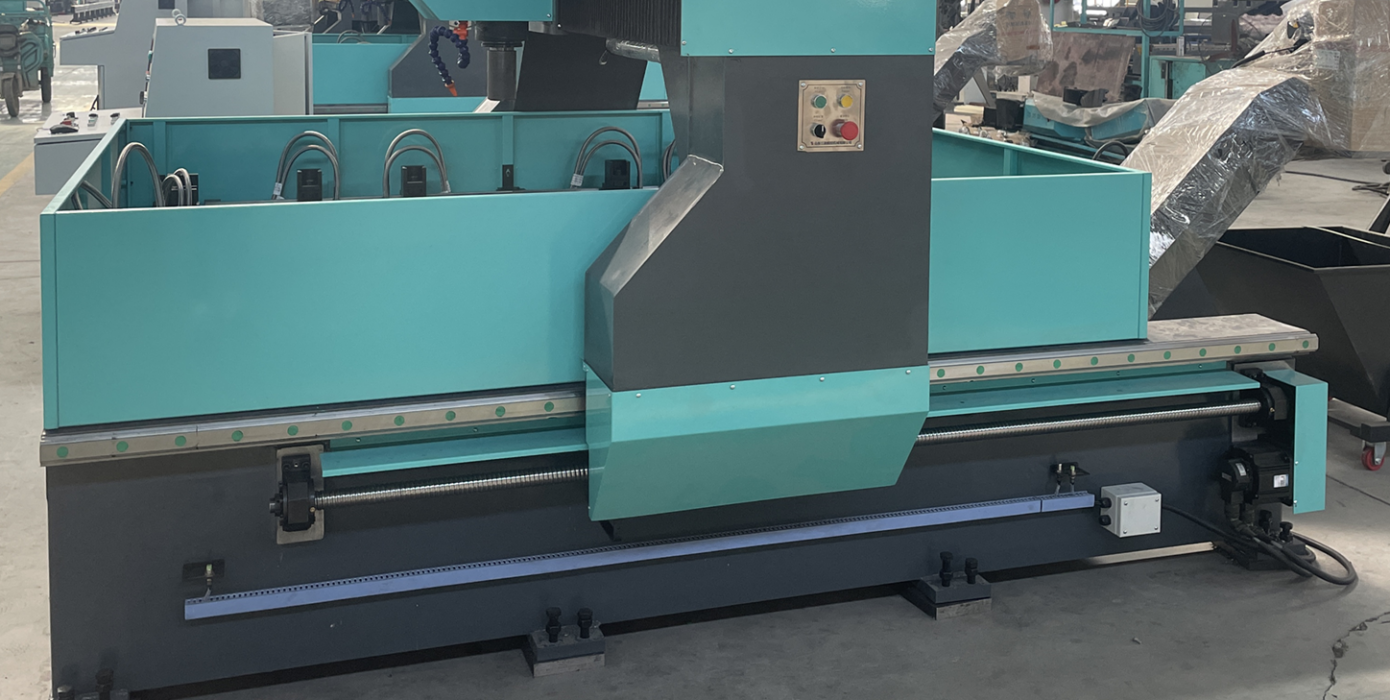

2.Перемещение портала в продольном направлении направляется двумя высоконесущими линейными скользящими направляющими на обе стороне основания, обеспечивая гибкое движение. Драйвер использует сервомотор переменного тока и прецизионный шариковый винт для двустороннего синхронного привода, чтобы обеспечить высокую точность позиционирования и повторяемость.
3.На балке портала установлены подвижные скейтборды с ЧПУ. Движение Y – оси скейтборда силовой головки осуществляется двумя линейными направляющими скольжения, а привод – сервомотором переменного тока и прецизионным шариковым винтом для обеспечения работы с высокой точностью.

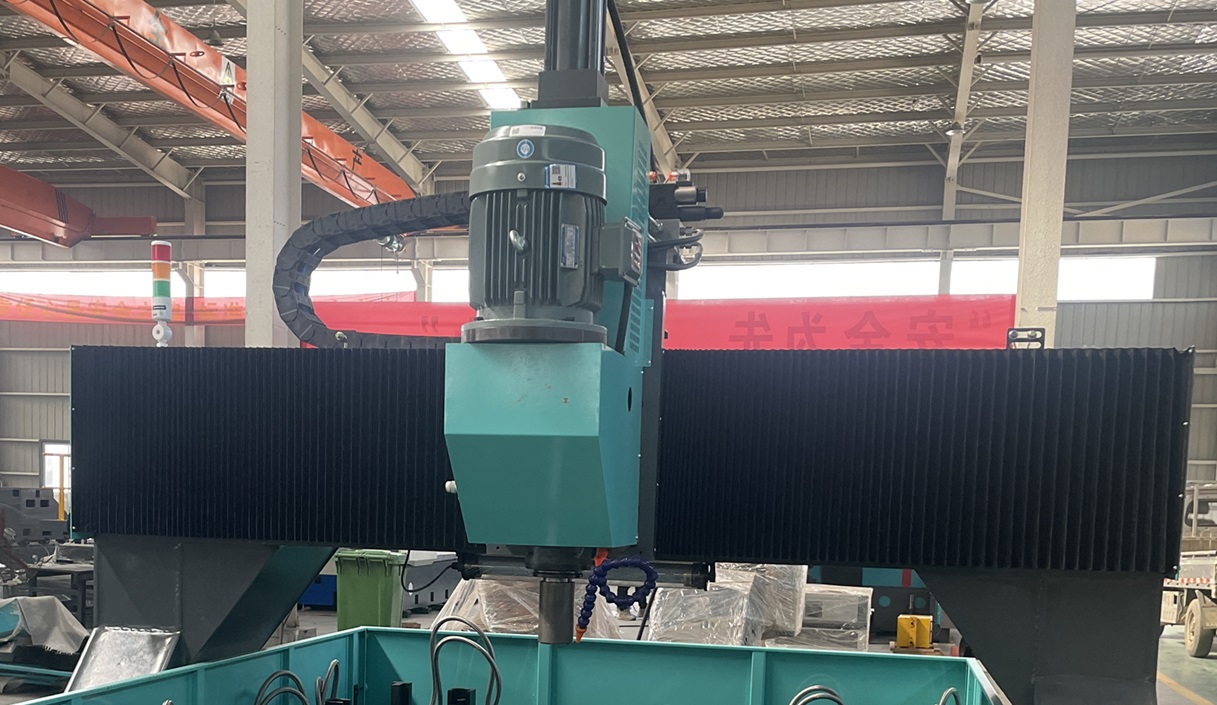

4.Сверлильная головка использует гидравлическую вертикальную подачу, низкий крутящий момент большой, может выдерживать большую режущую нагрузку.

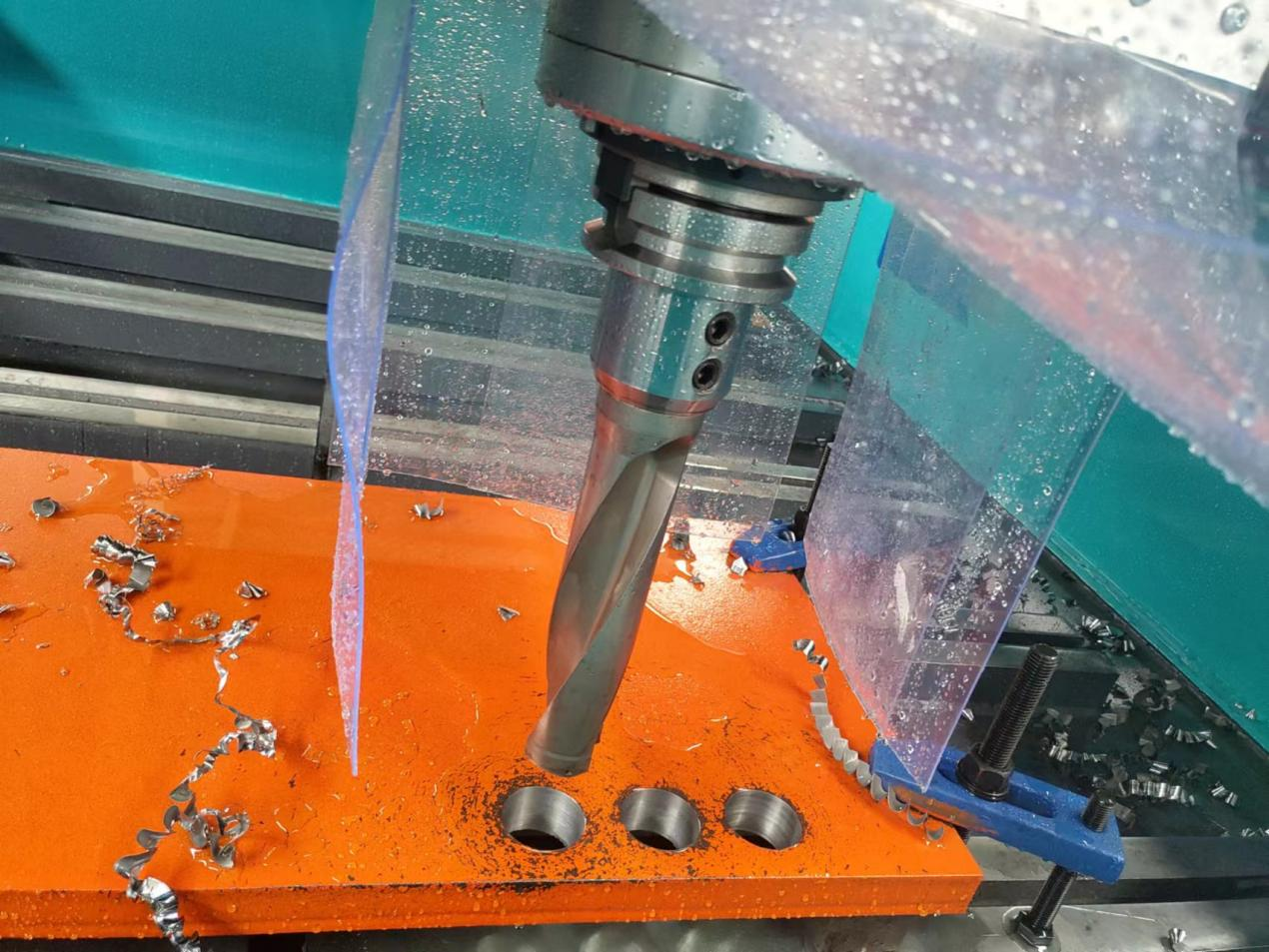

5.Высококачественные спиральные дрели для жареного теста могут сверлить перекрывающуюся стальную плиту, максимальная толщина скважины может достигать 100 мм.

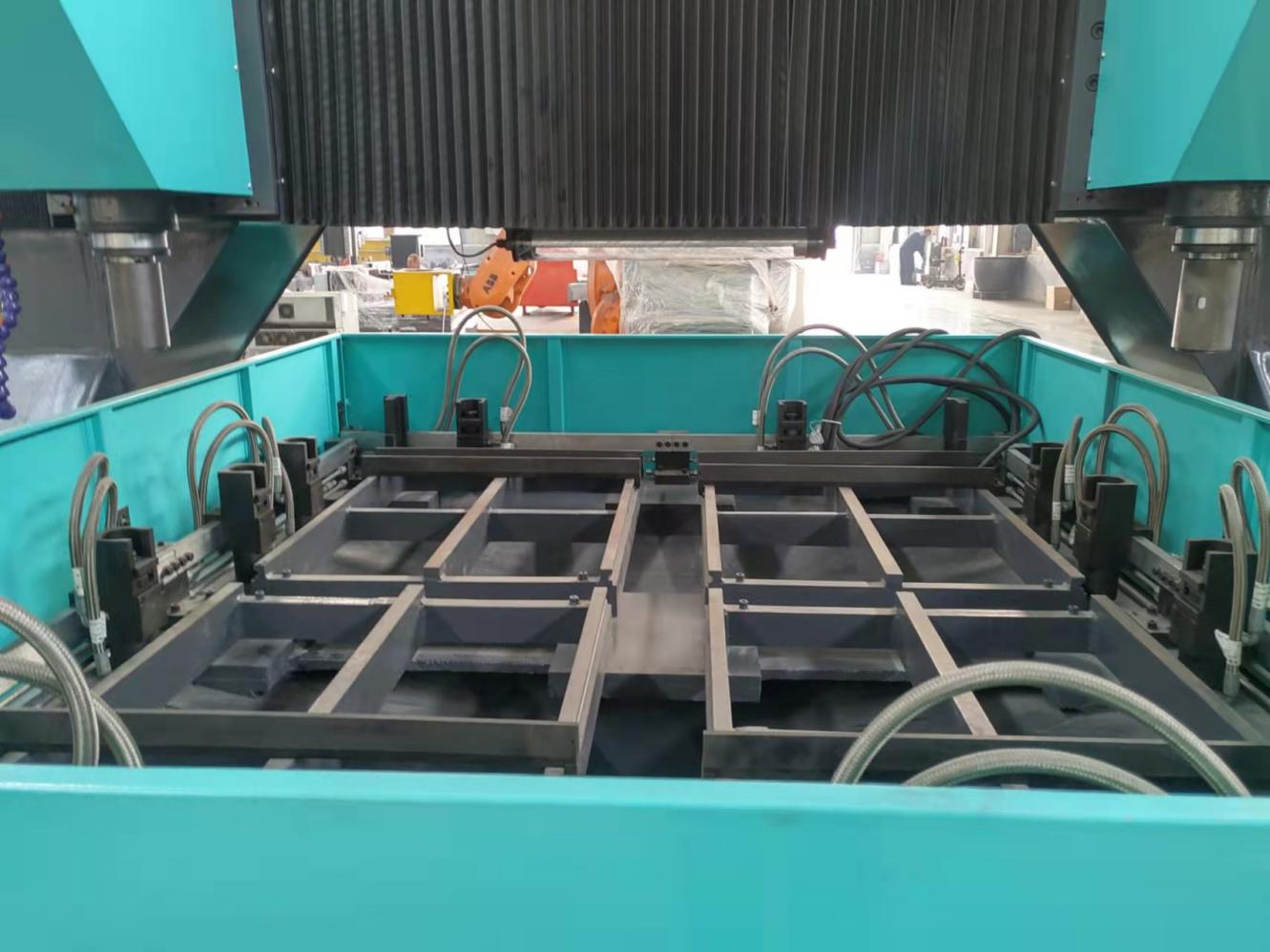

6.На рабочем столе имеется 12 комплектов гидравлических автоматических захватов для листов различной толщины с максимальной толщиной накладки до 100 мм.

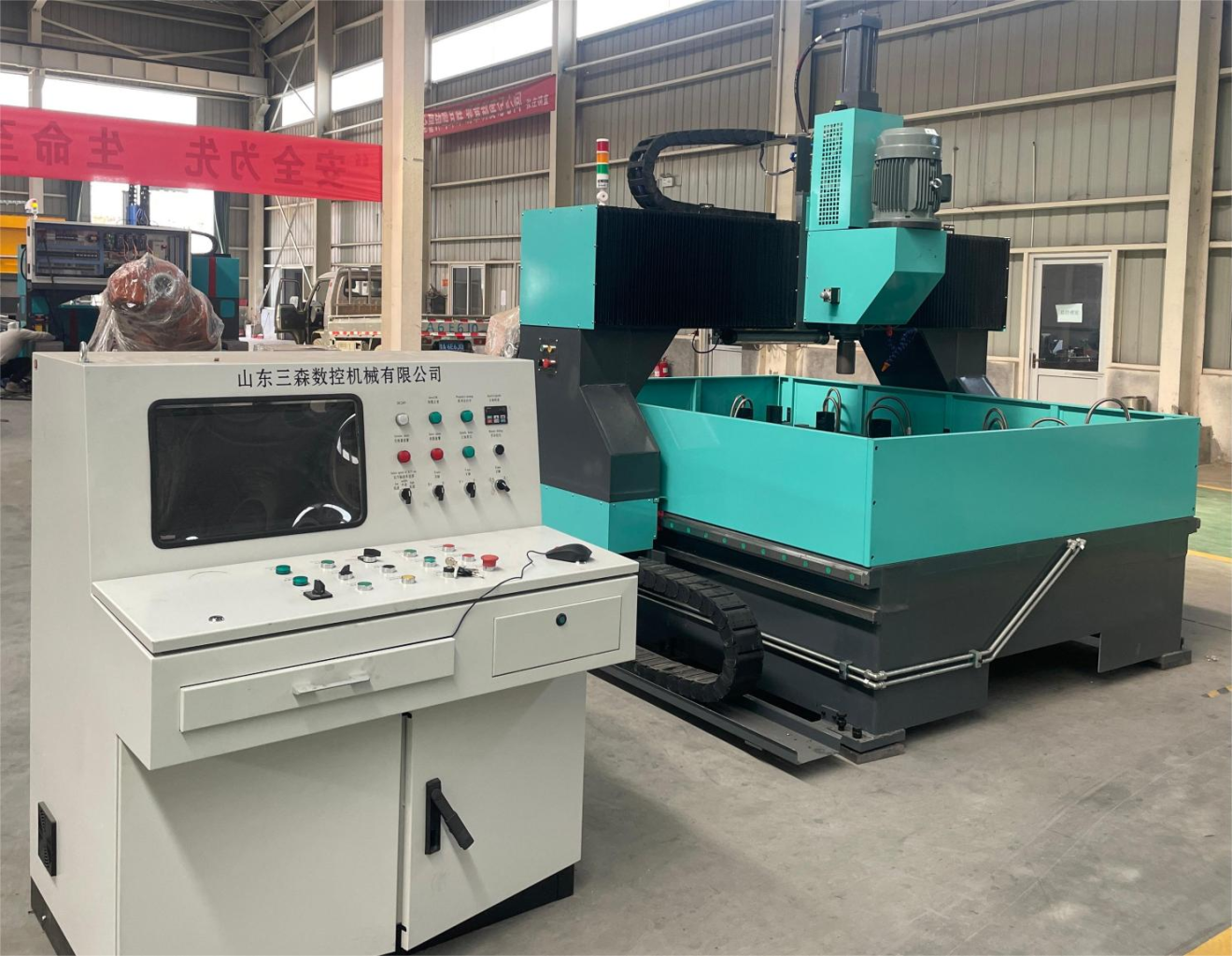

- Система управления:
Все автоматические операции управляются системой с ЧПУ Программируемый логический контроллер PLC+ сервопривод +серводвигатель, портальный мобильный сдвоенный серводвигатель + синхронный сдвоенный привод с шариковинтовой передачей.

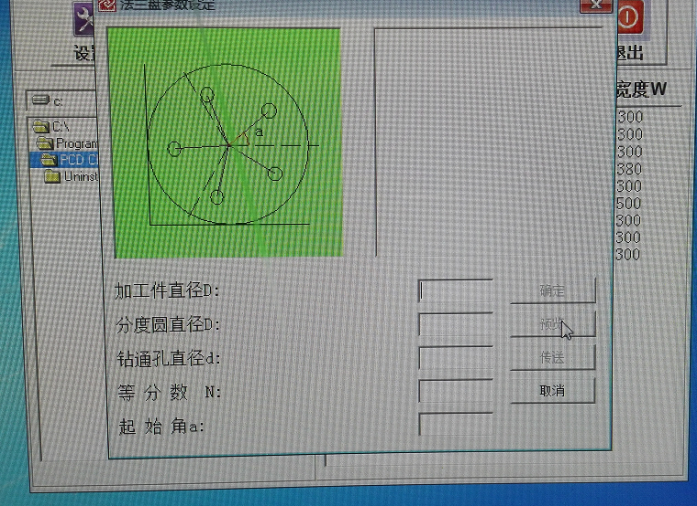

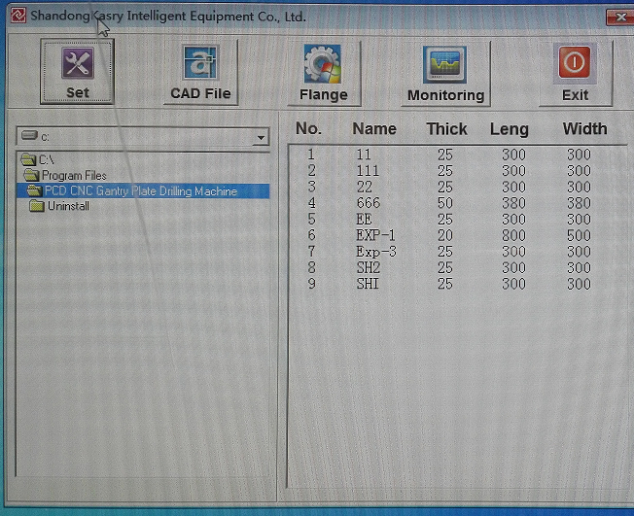

5.1 Оформление программирования проводится в интерфейсе Windows или в среде AUTOCAD и использовать «графический предварительный просмотр» и «своевременный мониторинг» для проверки системы координат или расстояния между отверстиями, что удобно для программирования, интуитивно понятно и надежно.
5.2 Программное обеспечение для программирования может оформлено на любой компьютере для реализации удаленного программирования, прямого копирования или передачи на главный компьютер через сеть.
5.3 Функция графического предварительного просмотра может отображать расстояние между отверстиями или координаты отверстия для проверки правильности программирования;
