Автор: Светлана Сюй из www.safetycnc.ru
Мобильный телефон: +86 1380 641 3610, Email: svetlanaxu@mail.ru

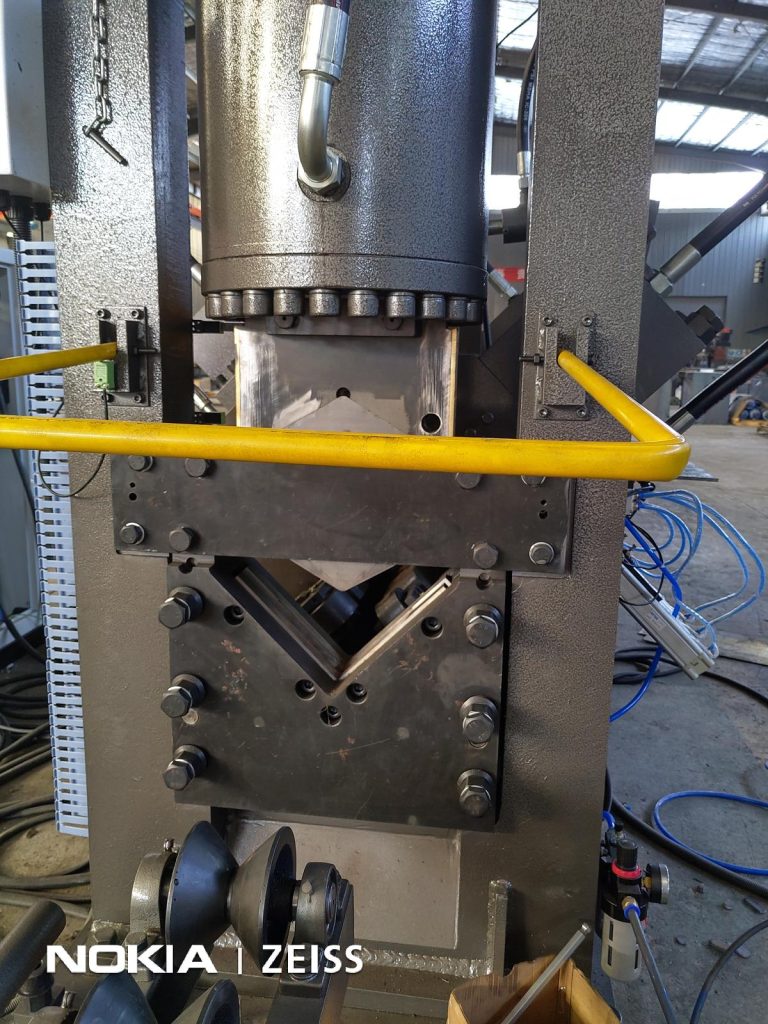

Когда Линия для пробивки и резки уголка с ЧПУ обрабатывает уголок с различной спецификацией необходимо отрегулировать зазор между двумя нижними лезвиями, а также верхнее лезвие находится посередине двух нижних лезвий.
Метод регулировки в следующие:

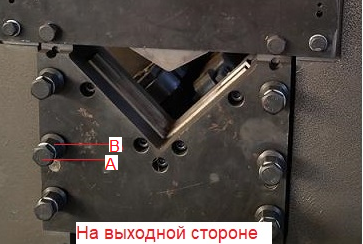

Установите на выходной стороне натяжной болт-A, а болт кожуха-B, как показано на следующем рисунке:
Установите на входной стороне натяжной болт-C, а болт кожуха-D, как показано на следующем рисунке:
Сначала поднимите предохранительную планку, отключите питание,
- Чтобы увеличить зазор между двумя нижними ножами до «Х» мм, ослабьте 6 натяжных болтов А на выходной стороне, поверните 6 болтов кожуха В вправо (по часовой стрелке), и измерьте расстояние между двумя лезвием штангенциркулем до требуемого расстояния, потом затяните 6 натяжных болтов A. Опустите верхнее лезвие, ослабьте 4 натяжных болта C на входной стороне и поверните болт втулки D влево(по часовой стрелке), чтобы нижний нож двигался назад, и вставьтещуп впередней и задней зазоры между верхним и нижним лезвием до тех пор, пока передний и задний зазоры одинаковыми. Наконец, затяните натяжной болт C.
щуп
- Для уменьшения зазора между двумя нижними ножами до «Х» мм, то действия одинаковые， но направления наоборот.
- Метод расчета зазора X между двумя лезвием;
Толщина верхнего ножа составляет 25 мм(Это постоянное значение), X=(толщина материалаX0,1X2)+толщина верхнего ножа
Например:
Отрезать уголок толщиной 10 мм, X = (10 X 0,1 X 2) + 25 мм = 27 мм.
27 мм – это расстояние между двумя нижним лезвием. Толщина верхнего ножа 25 мм, то передний и задний зазор составляет (27-25)/2=1 мм(Вставьте щуп толщиной 1мм)
Отрезать уголок толщиной 20 мм, X = (20 X 0,1 X 2) + 25 мм = 29 мм.
29 мм – это расстояние между двумя нижним лезвием. Толщина верхнего ножа 25 мм, то передний и задний зазор составляет (29-25)/2=2 мм(Вставьте щуп толщиной 2мм)
Внимание:
1) Вращением 6 болтов кожуха B на выходной стороне назначен для регулировки расстояния между двумя нижними ножами, а вращением 4 болтов кожуха D на входной стороне для перемещения двух нижних лезвии вперёд или назад чтобы верхнее лезвие находится посередине двух нижних лезвий.
2) При одной и той же регулировке количество смен 6-ти частей нарезного кожуха B должно быть одинаковым, и количество смен нарезного кожуха D также должно быть одинаковым. Ориентация метки «0» резьбового корпуса должна совпадать;
3) При затягивании болтов A и C используйте ключ на 12#.
