Передних и задних двух групп тисков изпользуется для гидравлического зажима заготовки. Фиксированные тиски в качестве эталона зажима деталей, подвижные тиски приводятся через цилиндр для зажима деталей.

6.Портал:

Портал соединаяется с пильной рамкой через линейную направляющую и перемещается

вверх и вниз, чтобы обеспечивать стабильность и высокую точность резания.

7.Пиловая рама:

Пиловая рама представляет собой сварочную Деталь. Она используемая для соединения осн

овной передачи, механизма натяжения полосы и направляющего механизма полосы, режущая

поверхность контактная, легче и быстрее резать при пиле материала.

8.Основная передача:

Основная передача применяет червячной пере

дачи, она состоит из основного двигателя, червячной коробки и пилы колеса, в основном

используется для передачи крутящего момента, приводной ленты пилы вращения, чтобы

реализовать движение резания, через колесо башни, вы можете изменить скорость резания,

чтобы применить требования к резанию различных материалов.

9.Механизм натяжения полотно:

Он состоит из приводного колеса, натяжного сиденья, ползунка и цилиндра. Цилинд приводит ползун и колесо пилы для достижения натяжения полотно, так что между полотном и краем колеса пилы образуется определенное давление, и создавая достаточное трение, чтобы привести вращение полотна пилы .

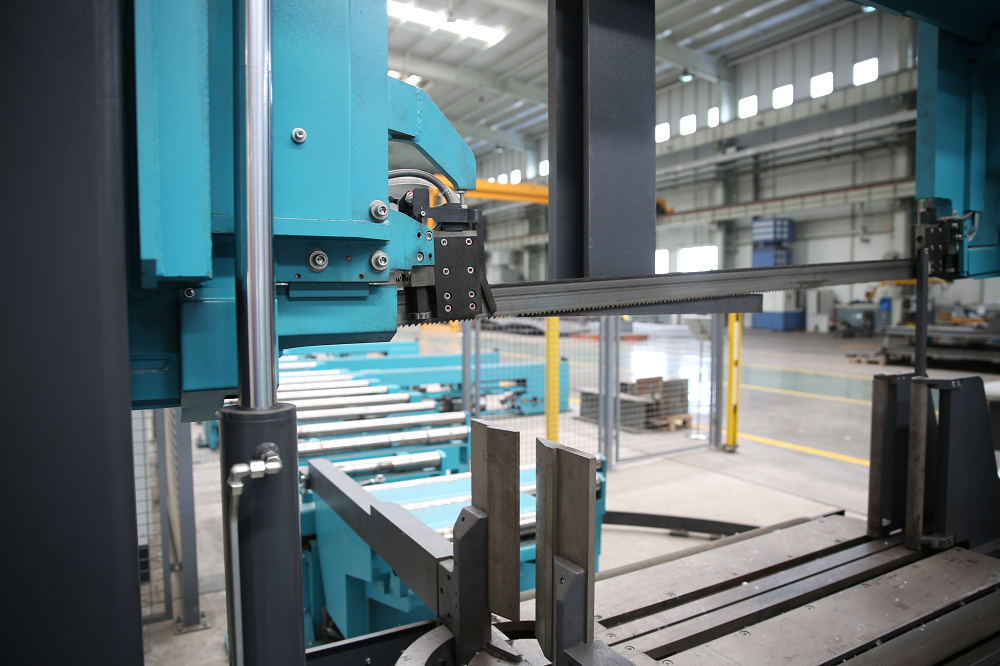

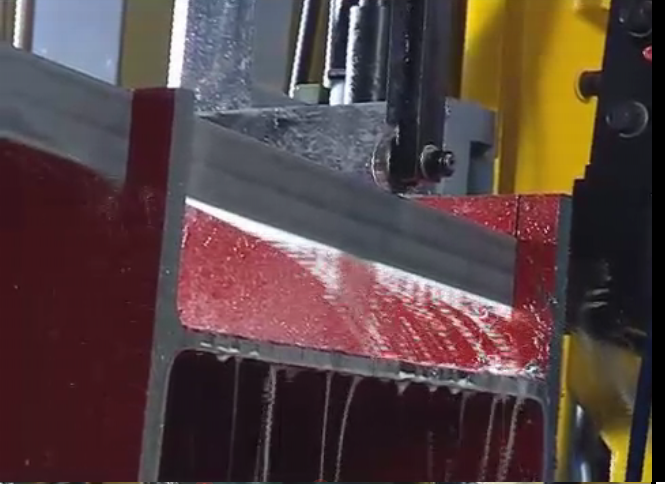

10.Направляющий механизм пильнойленты:

Он состоит из балки, направляющего рычага, направляющей головки, направляющего блока, сиденья сплава и пластины сплава. Полотно пилы повёртывает через подшипник на направляющей головке, чтобы полотно держит вертикально с рабочим столом. Сплавовые сиденья и пластины прикрепляются к спине и бокам полотна пилы, чтобы свести к минимуму трение полотна; Направляющий рычаг заперт на балке, при резке деталей различной ширины, можно перемещать направляющий рычаг, чтобы поддерживать кратчайшее расстояние левой и правой направляющей головки. Так что гибкая ленточная пила повышает жесткость, и также получает правильную гибкость, чтобы продлить срок службы полотно пилы.

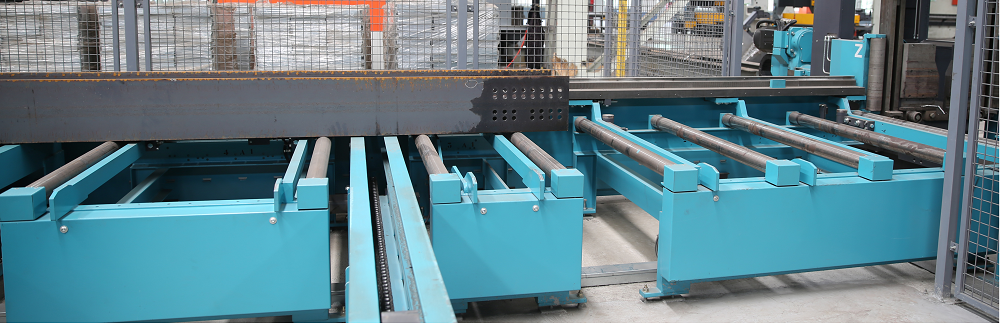

11.Выходнойконвейер

Выходной конвейер аналогичный с входным конвейером

12.Выходная поперечная разгрузкааналогичная с входной поперечной загрузкой.

13.Электрические системыуправления:

Электрическая система управления состоит из компьютера, PLC、 Фотоэлектрический кодер, диск считывания, система преобразования частоты, блок управления низкого давления и другие компоненты.

13.1 Программируемая система управления PLC является ядром пильного станка с угловым углом с ЧПУ, скорость касательной может быть отрегулирована через преобразование частоты главного двигателя, скорость подачи пилы через гидравлическую бесступенчатую регулировку скорости, что значительно повышает производительность.

13.2 Мониторинг в режиме реального времени и дистанционная диагностика значительно облегчают использование и послепродажное обслуживание. Кроме того, эта машина может не только обеспечить независимое ручное управление настройкой каждого параметра обработки, но также может совершать автоматическое управление проектом безопасности.

13.3 Электрическая управляющая часть оборудования, за исключением главного пульта управления, в входной части оборудования, части пиломатериалов с ЧПУ, выходной части имеет надежную систему управления разветвленной линией. Он может управляться как общая шина, так и независимо в зависимости от различных типов деталей.

Главные компоненты:
