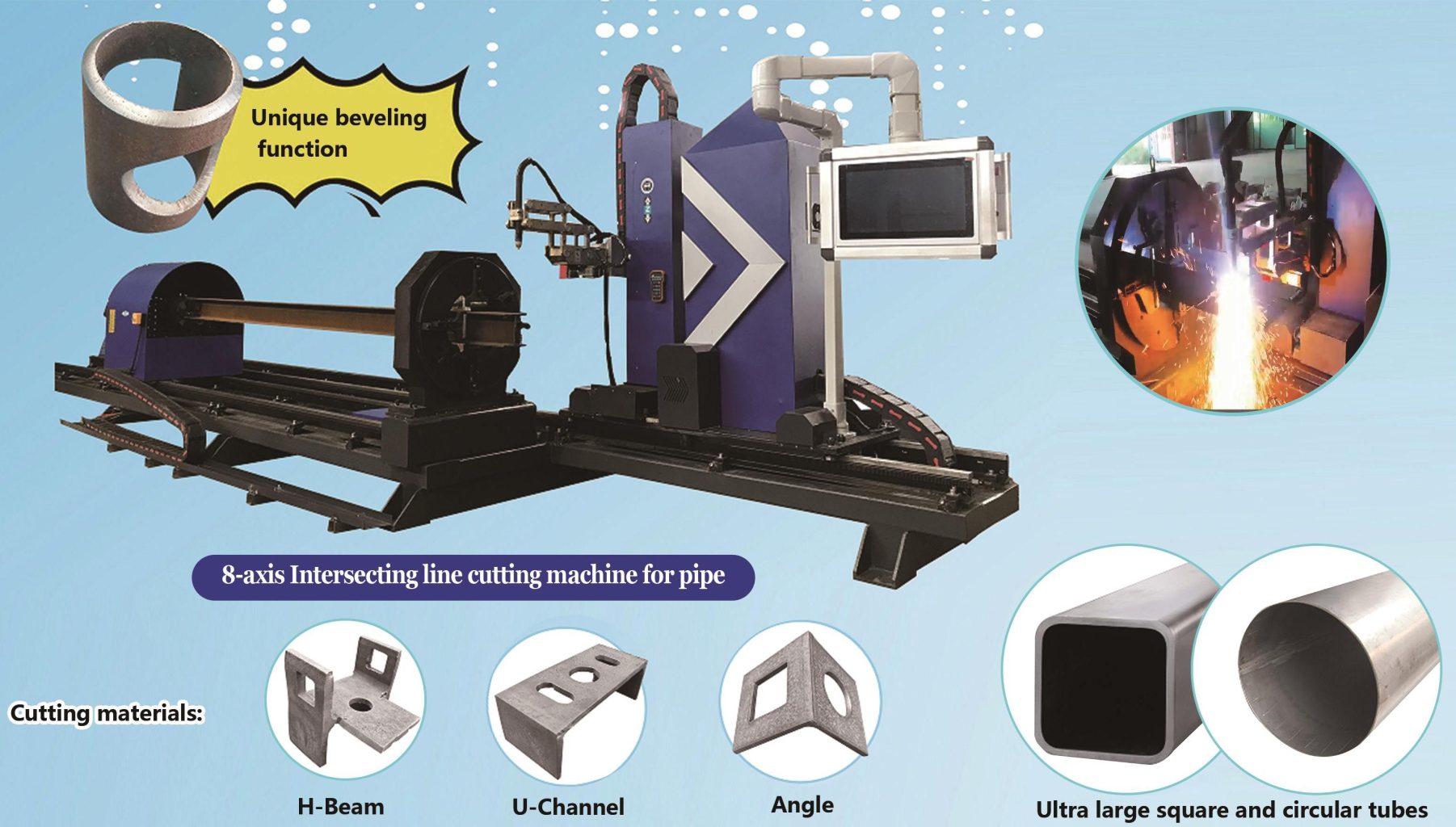

8 – Осевой Оптоволоконный лазерный станок для резки двутавра, швеллера и уголка

Последние сообщения

8 – Осевой Оптоволоконный лазерный станок для резки двутавра, швеллера и уголка

10月 29, 2024

  Автор: Светлана Сюй из www.safetycnc.ru

                   Мобильный телефон: +86 1380 641 3610, Email: svetlanaxu@mail.ru

Применение:

При производстве стальных конструкций 8 – Осевой Оптоволоконный лазерный станок для резки двутавра, швеллера и уголка может заменять Трёхкоординальный станок и Ленточнопильный станок, что позволяет сэкономить около 30% на стоимости закупленного оборудования и 50% на стоимости рабочей силы.

Оптоволоконный лазерный станок для резки волокна может разрезать торцы круглых труб, пересечение круглых труб с плоскостью, а также различные круглые и круглые трубы, поверхность круглых труб и сферические поверхности, трубы и поверхности, стальные швеллеры H – типа, прямоугольные трубы и квадратные трубы. Модель имеет красивый внешний вид, компактную структуру, стабильную работу, удобную в эксплуатации. Диаметр режущей трубы составляет от 30 до 200 мм, а длина режущей трубы – от 6 метров.

Компоненты и функции:

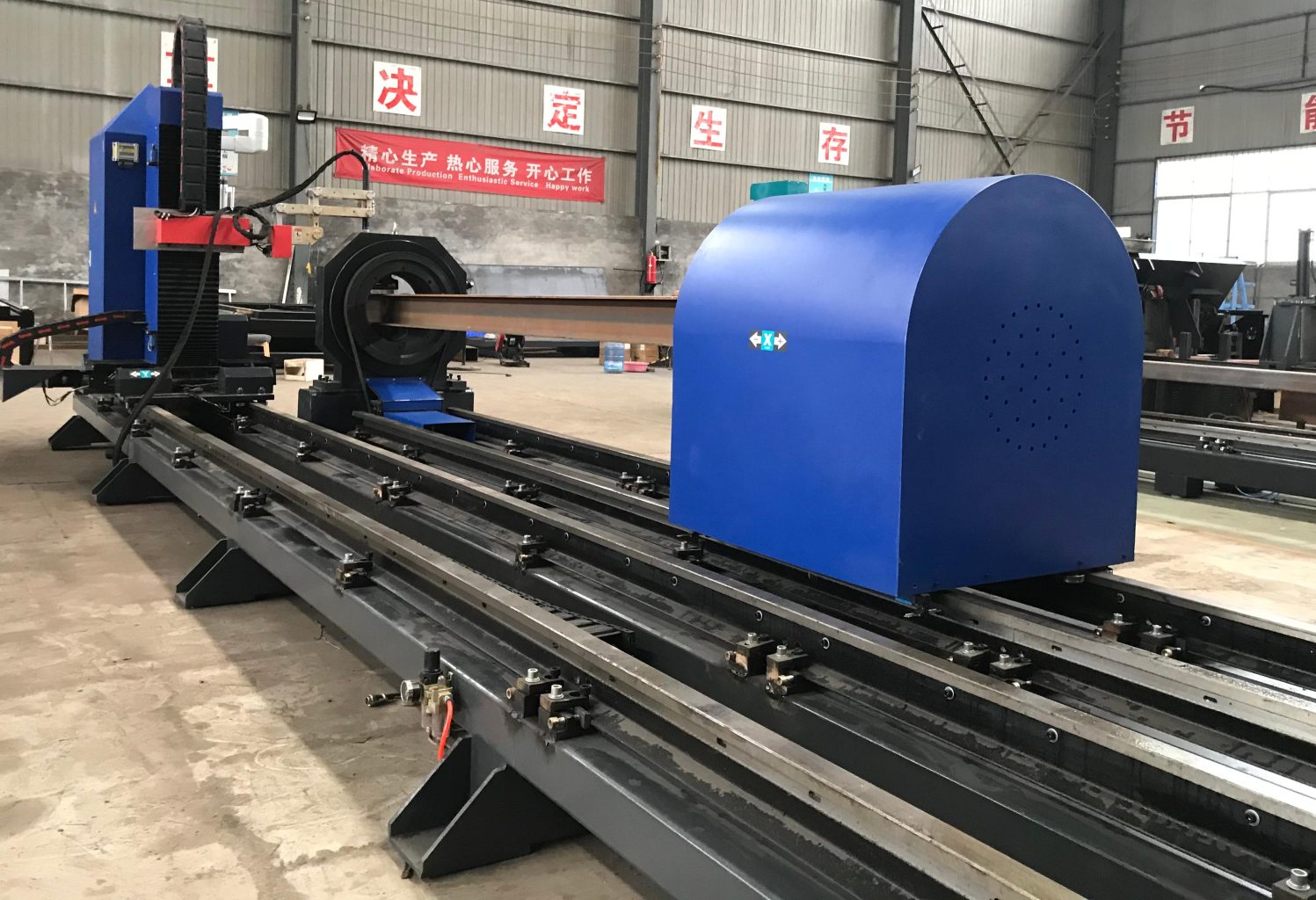

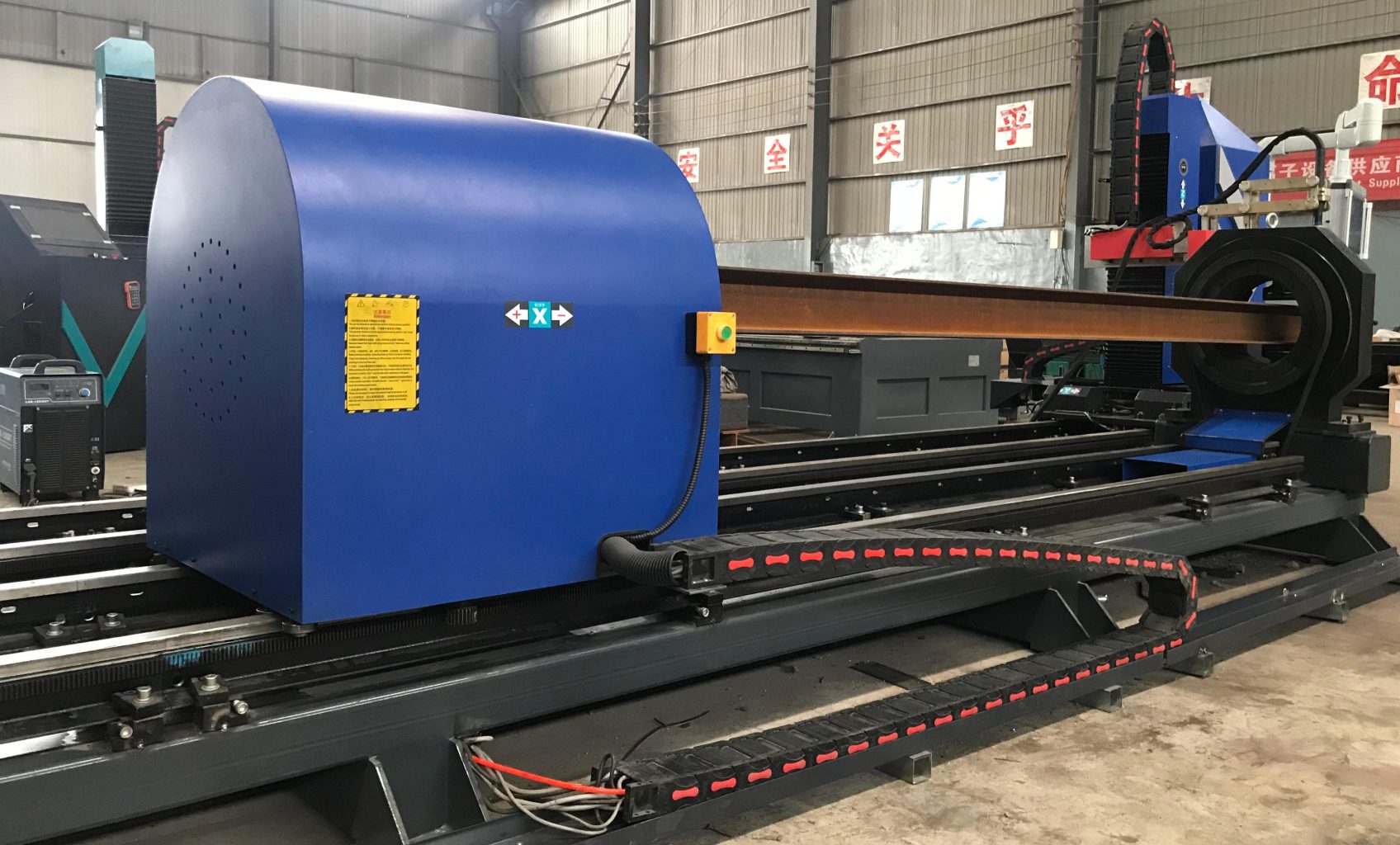

  1. Механическая часть машины состоит в основном из рабочего стола, силового патрона и режущей головки.
  2. Рабочий стол и силовой патрон используют общую конструкцию, механическую обработку полностью, так что продольная направляющая силового патрона остается параллельной оси, что значительно повышает точность работы машины.

2.1 На боковой стороне стола установлены две параллельные прямые направляющие, а между ними – прецизионная рама. Шестерня управляется приводной системой на движущемся корпусе для достижения продольной шестерни и зубчатой передачи.

2.2 Мощный патрон вращается через сервомотор и приводной патрон с часовым шкивом, детали приводятся патроном для достижения положительной инверсии.

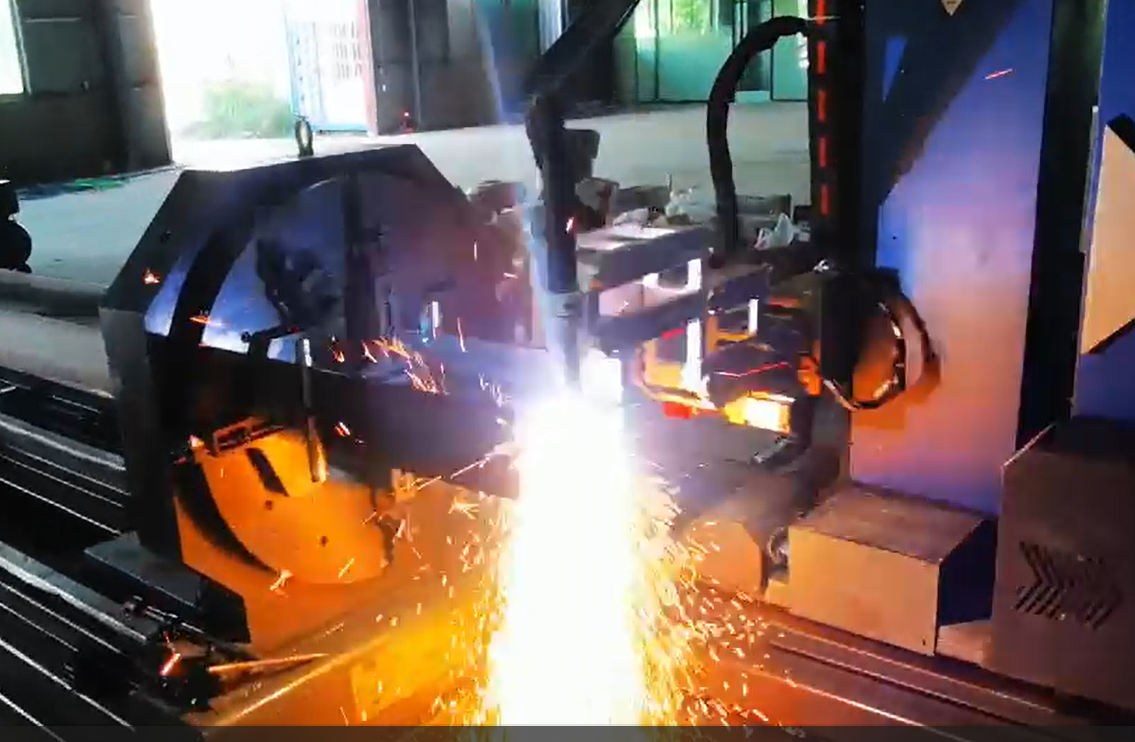

  1. Резцовая головка управляется двойным сервомотором для осевого и радиального отклонения. Соединение этих движущихся осей контролируется системой для осуществления резки линии пересечения труб.
  2. В вращающемся устройстве машины используются два набора параллельных многокомпонентных накопителей. Во время работы просто повесьте трубопровод прямо на рабочую платформу, и два набора зажимов используются для автоматической установки оси трубопровода, чтобы реализовать погрузку и разгрузку трубопровода. Очень удобно.
  1. Кросс – резак с ЧПУ основан на пятиосной системе ЧПУ. Соединение нескольких движущихся осей всей машины контролируется системой. Пять осей определены как:

Ось Y: детали вращаются влево и вправо по центру.

Ось X: движущееся тело перемещается влево и вправо по осевому направлению изделия.

Ось А: осевое отклонение сварочной пушки вокруг поверхности изделия.

Ось B: радиальное отклонение сварочной пушки вокруг точки резки поверхности изделия.

Ось Z: вертикальный подъем и падение факела.

Двигательная ось машины управляется сервомотором переменного тока. Системный контроль использует промышленное компьютерное управление, полностью цифровое, высокая стабильность и надежность.

  1. Все газовые пути оснащены электромагнитными клапанами и регулирующими клапанами, которые могут легко реализовать программу резки, управляемую искусственным интеллектом. Источники кислорода, газа или плазмы транспортируются в факел по трубопроводу. Для удовлетворения потребностей различных процессов резки система подачи воздуха использует несколько наборов электромагнитных клапанов для управления открытием и закрытием различных воздушных потоков.





Основные технические параметры оборудования:



  1. Технические характеристики режущих стальных труб

Внешний диаметр режущей трубы

30-500mm

Толщина трубки плазменной резки

30mm

Длина режущей трубы

12000mm

Круговая нагрузка

4500KGS



2, Equipment movement axis and range of motion



Movement axis

Cutting machine shaft number selection

 Activity range



A-axis

pipe rotation

axis 360° free rotation

Y-axis

torch moves horizontally along the axial direction of the pipe

430mm

B-axis

torch along the axis of the pipe axis

A=±60°

C-axis

torch rotates along the radial plane of the pipe

B=±45°

Z axis

Torch vertical lifting axis

Maximum stroke 300MM



  1. Способ загрузки стальных труб режущей машины

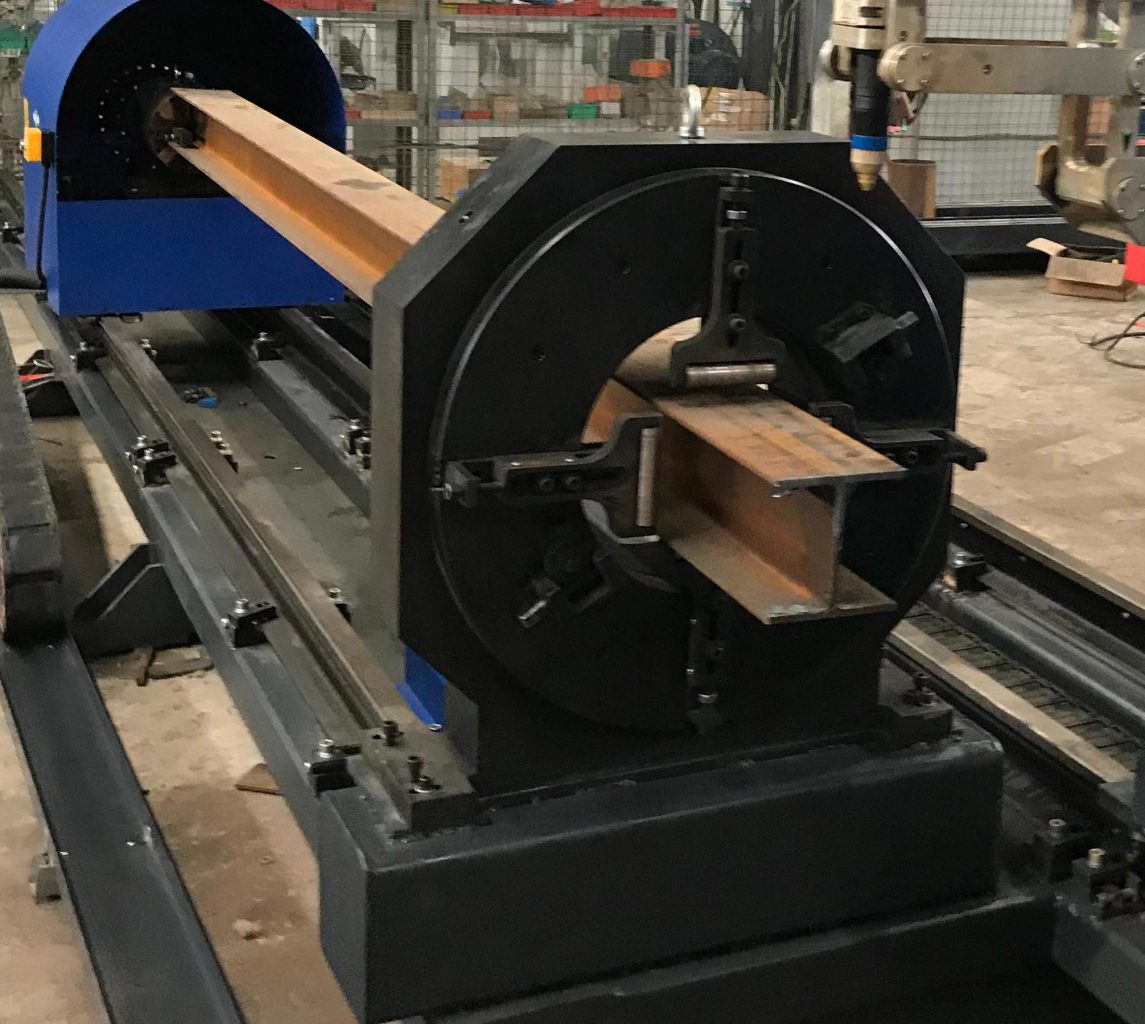

Круглая трубка имеет четырехсекционную конструкцию патрона, многоступенчатую роликовую раму, максимальную массу приводной трубы ведущей рамы 2 тонны, минимальное расстояние между роликами роликовой рамы: 400 Мм (конец),



4, Cutting speed

Flame cutting speed (optional)

100-750mm/min

Plasma cutting speed

1000-6000mm/min

Movement speed

10-8000mm/min



5 Точность повторного позиционирования горелки

≤± 0,03 мм; Точность позиционирования пассажирского автомобиля  ≤ ± 0,03 мм; Точность установки кромок ± 0,05°



6, Equipment power

No

Items of Parts

Specification

Supplier

Quantity

1

Electrical control cabinet

ZLQ-XGEC

EOE

1

2

Control system

EOE-01A

EOE

1

3

programming software

With the beveling function

Shanghai FL

1

4

The servo driver and Motor



Japan Panasonic servo motor

6

6

Planetary Reducer

1:5

Japan shimpo

6

7

The brace of Rotary

500mm

EOE

2

8

Adjustable chuck support

500mm

EOE

3

9

All the head system

Z and hold the torch

EOE

1

10

Y axis 35kg rail

35 kg

EOE

18

11

plasma

LGK160A

HuaYuan

1

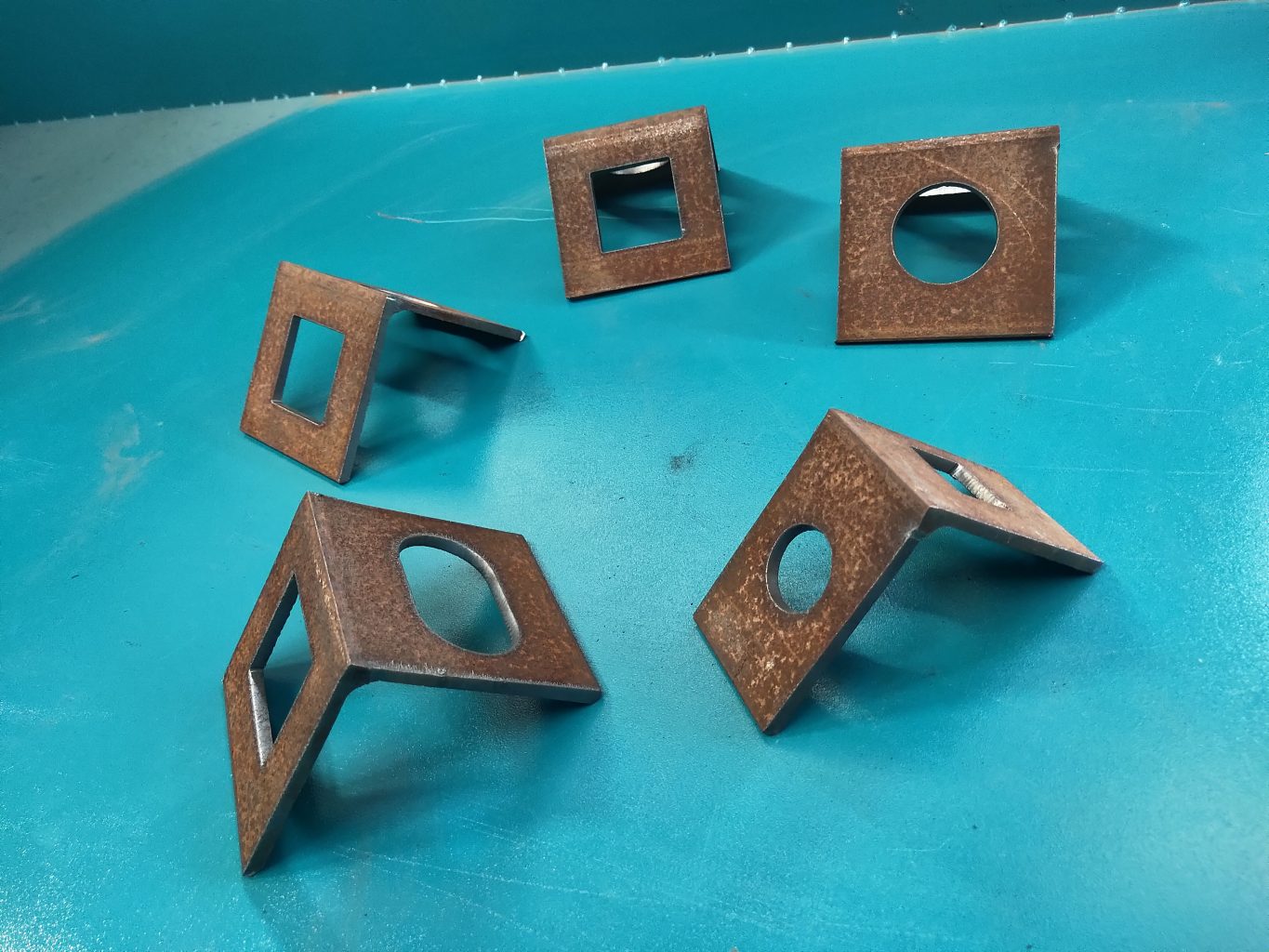

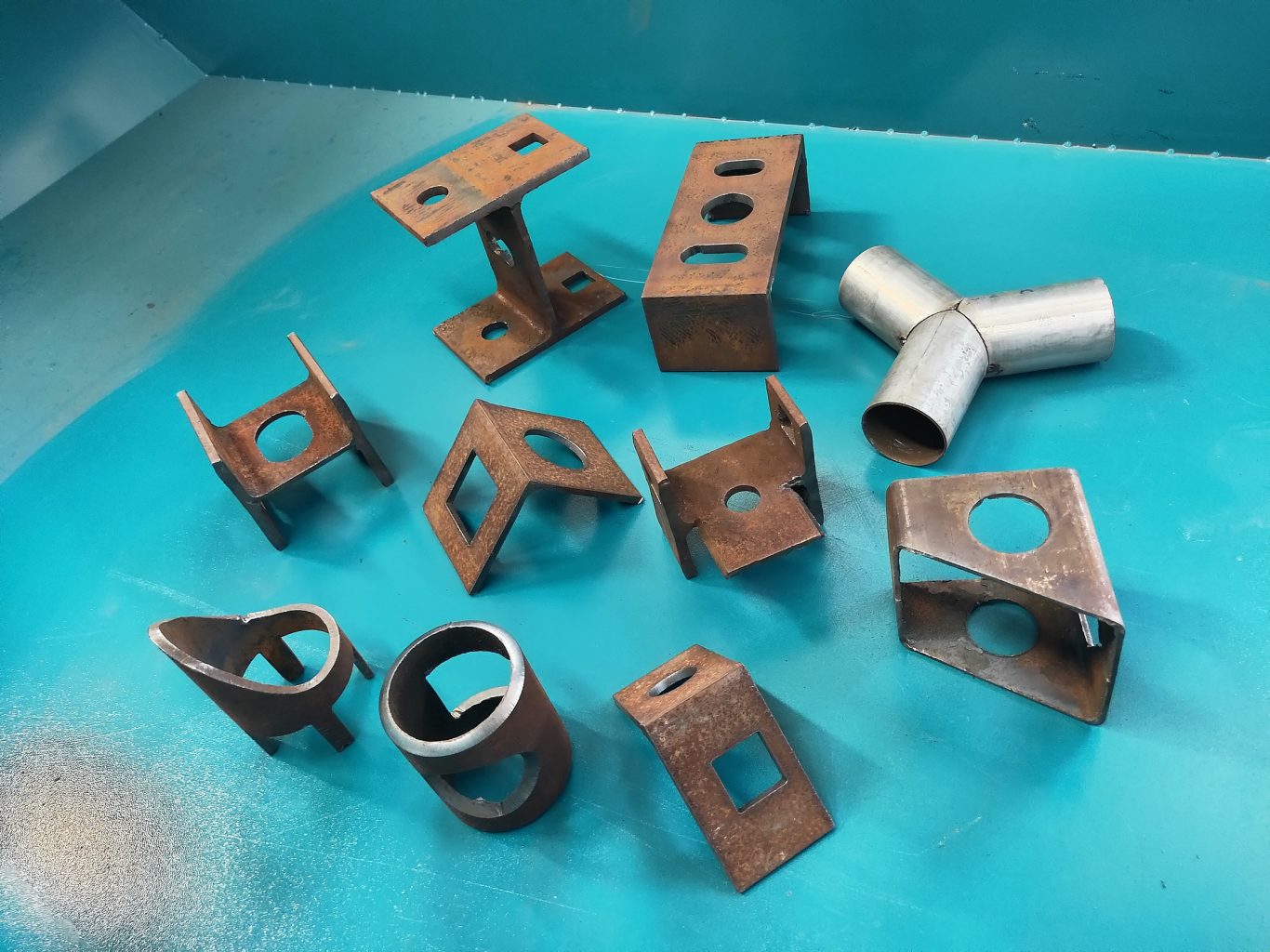

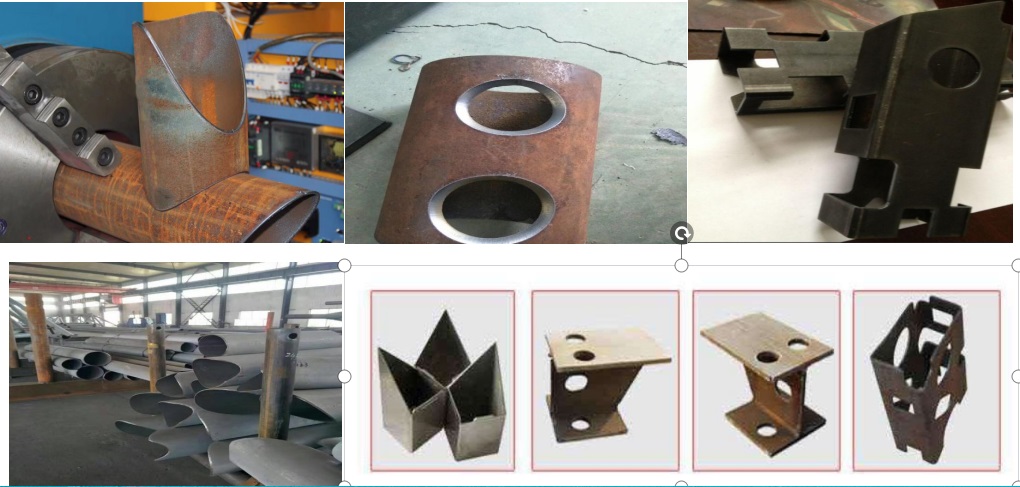

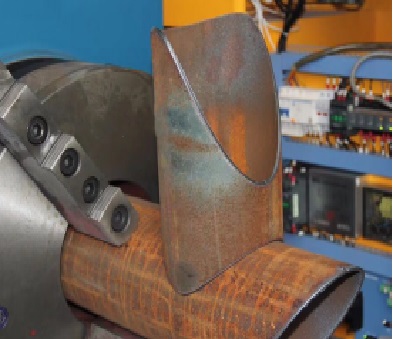

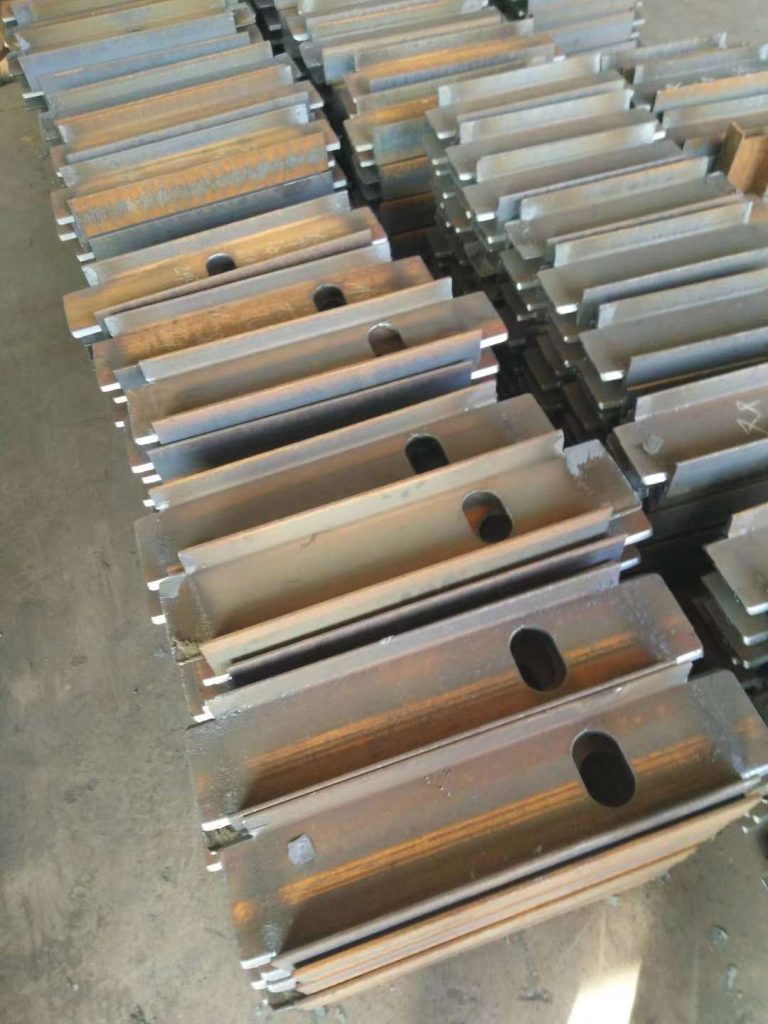

Готовые детали:
