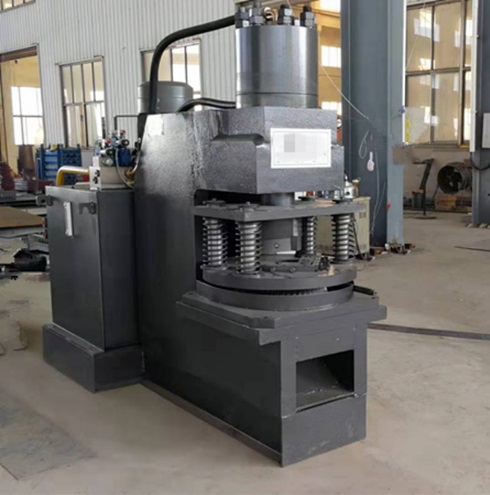

Гидравлический станок для обрезки уголков в электропередаче
Сфера применения：

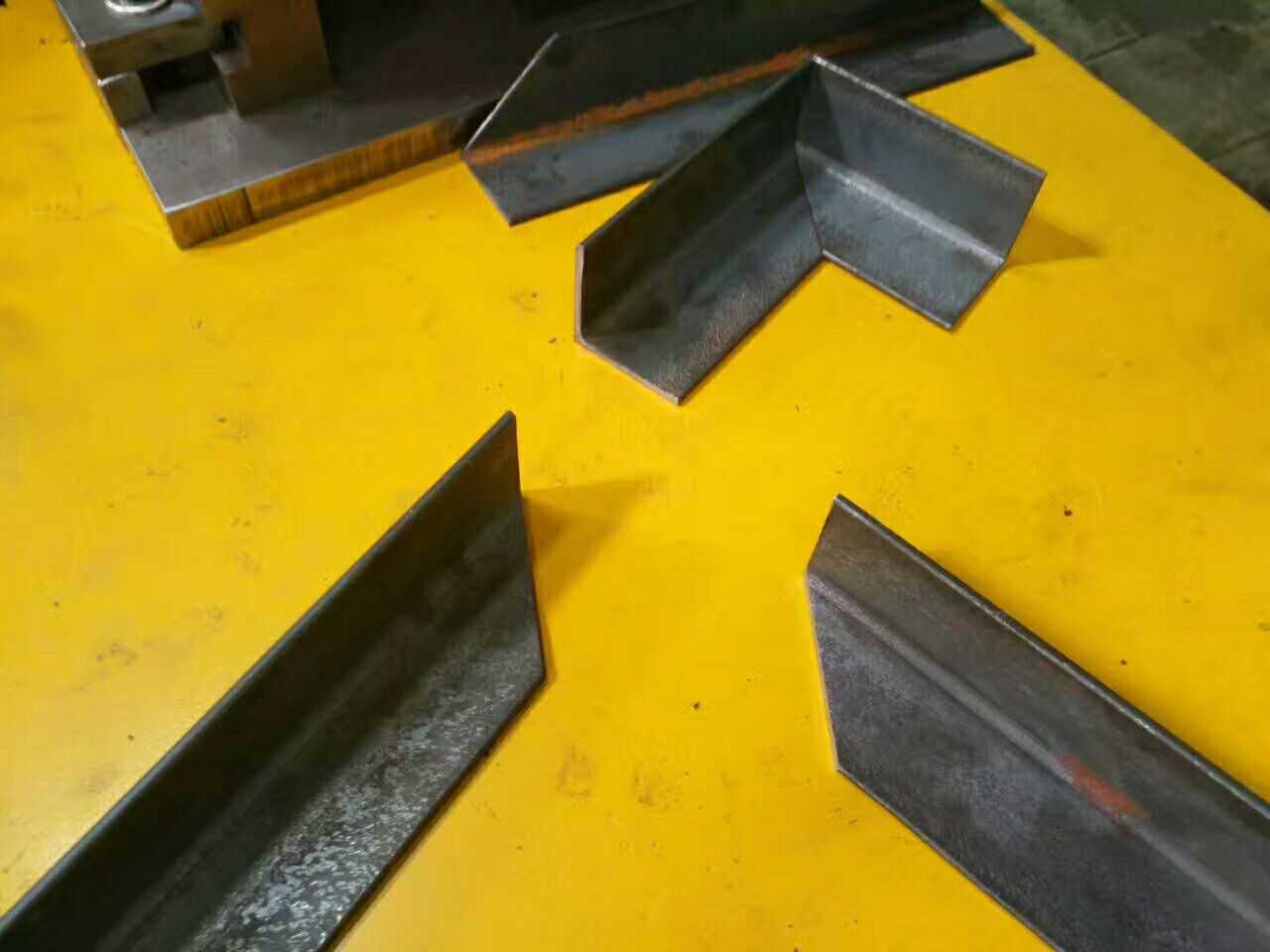

Используется для обрезки стальных уголков в производстве электрических и телекоммуникационных мачт.

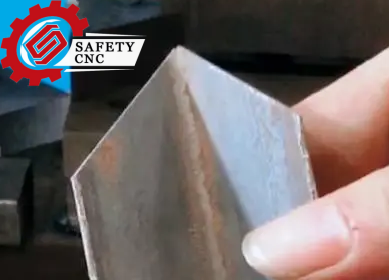

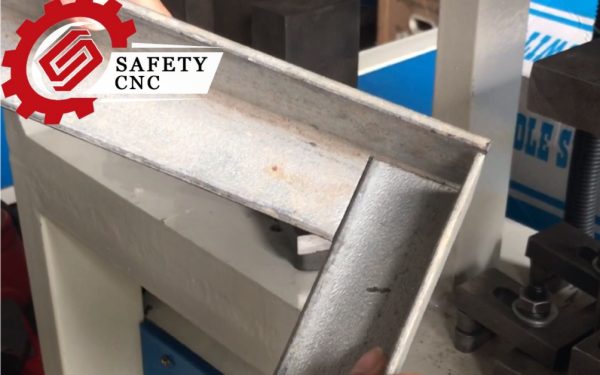

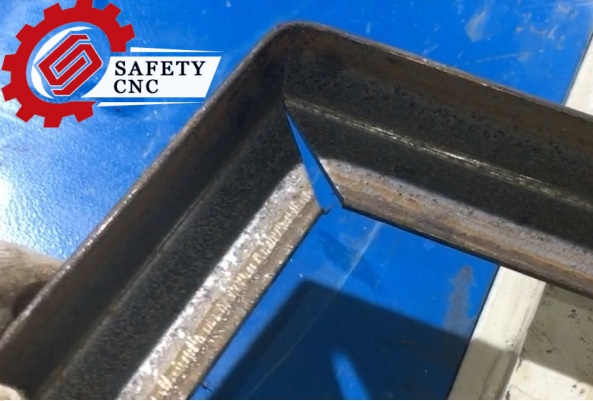

Штамп для резки угла представляет собой прямоугольное обоюдоострое резвие. Резец может вращаться и резать в разной стороне.
Если угольная сталь требует изменения угла сдвига, просто отрегулируйте вращающуюся форму, а угловая сталь не требует вращения, поэтому ее угловая операция занимает небольшую площадь, ошибка сдвига мала.
| Но. | Модель | YQJ200 |
| 1 | Давление гидравлического цилиндра (KN) | 1000 |
| 2 | Предел уголка (mm) | L40×40×3～L200×200×20 |
| 3 | Поход гидроцилиндра(mm) | 50 |
| 4 | Количество хода (раз/min) | 16 |
| 5 | Мощность (KW) | 15 |
| 6 | Поворотный угол модель | 360°Ручной |
| 7 | Габарит моделя (mm) | 650×650×420 |
| 8 | Объём гидрабака (L) | 350 |
| 9 | Вес | Примерно 8000KG |
| 10 | Габарит станка (mm) | 1800×1000×1500 |
4. Конструкция:

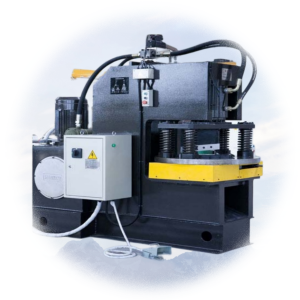

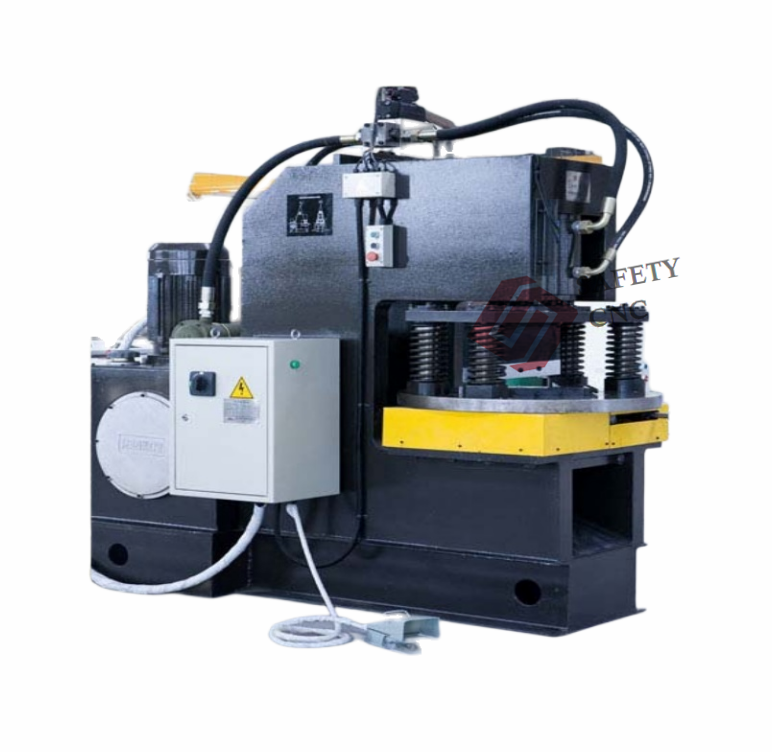

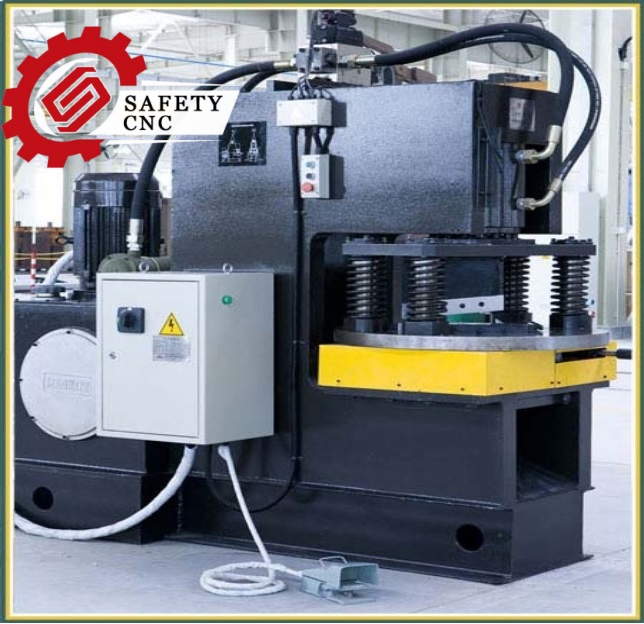

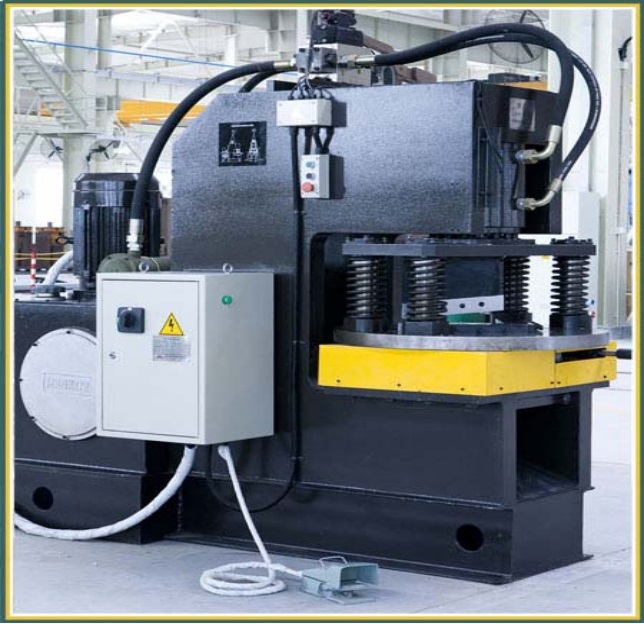

Гидровлический станок для резки угла угловой стали состоит из 5 частей: главный узел, штамп для резки угла, электрический ящик, гидравлическая станция, основание.
4.1 Главный узел
Главный узел представляет собой открытый гидравлический пресс с усилием 1000 KN.
4.2 Штамп для резки угла

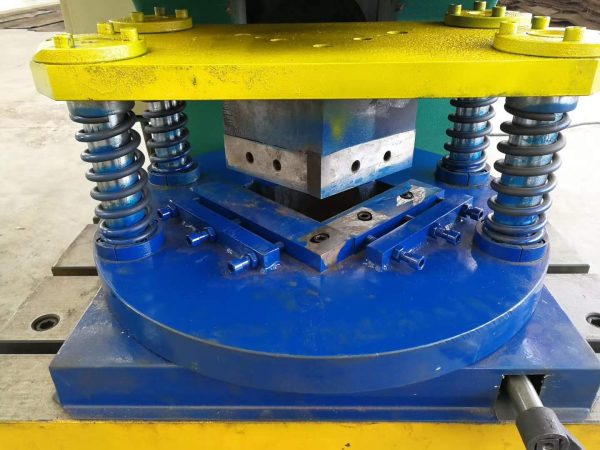

Штамп для резки угла представляет собой четырехколонный пружинный сброс, поворотный штамп, верхний и нижний резцы состоят из двух резвии. Каждая группа резца под прямым углом. Нижнее лезвие можно регулирован зазор лезвия, чтобы резать угловую сталь с разной толщиной.
4.3 Электрическая коробка
Электрическая коробка устанавливается на боковой стороне главного узла, а движение гидравлического цилиндра регулируется педальным переключателем, выводимым из электрического ящика. Электрическая схема прилагается.
4.4 Гидравлическая станция
Гидравлическая станция стоит позади главного узла. Гидравлическая схема прилагается.
4.5 Основание
Основание изготовлено из швеллерной стальной группы через сварки, на которой устанавливается главный узел.
