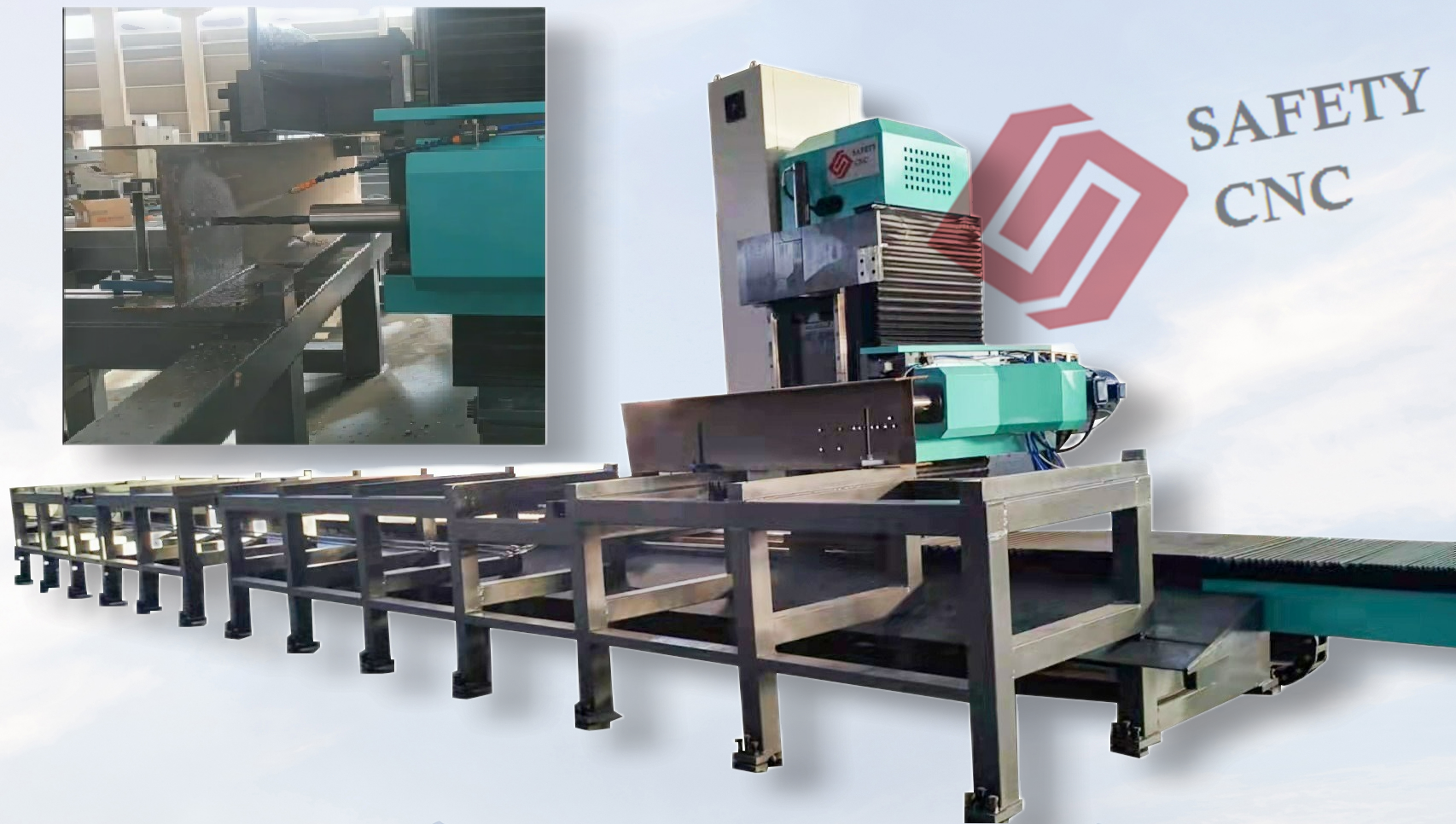

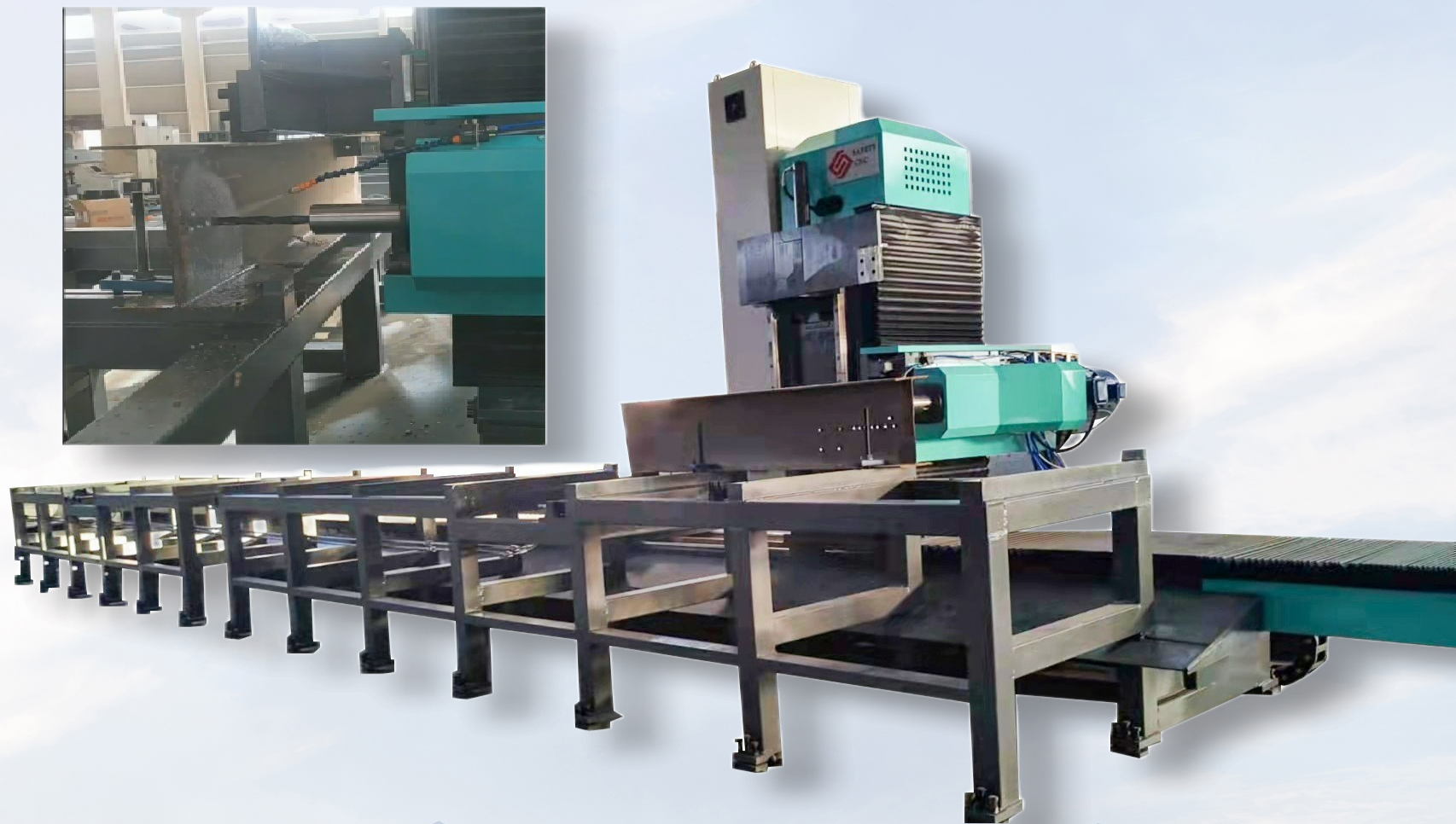

Автоматическаий Горизонтальный Одношпиндельный станок для сверления уголка, двутавра и трубы с ЧПУ, Модель DB12070

Назначение:

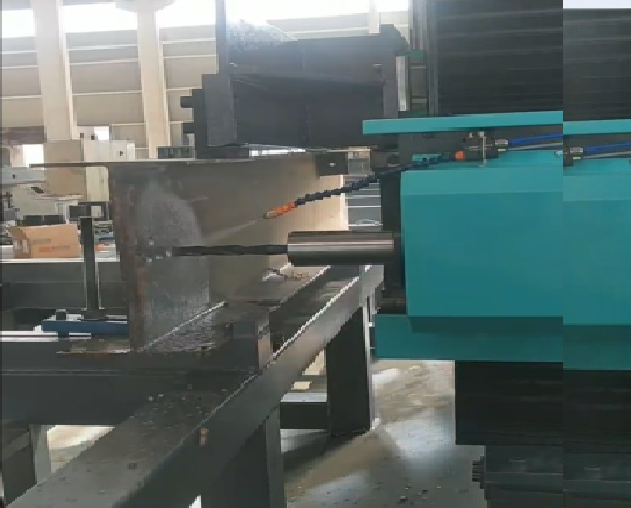

Этот станок предназначен для сверления двутавровой балки, швеллера, прямоугольной трубы, стальных листа, рельс и круглой трубы в области производства стальных конструкции мостостроения здания и другие.

Составляющие компоненты:

Этот станок состоит из такие части как станина, подвижная скользящая пластина , скользящий платформа силовой головки, высокоскоростная сверлильная головка, электрическая система, автоматическая система смазки и охлаждающее устройство.

Особенность:

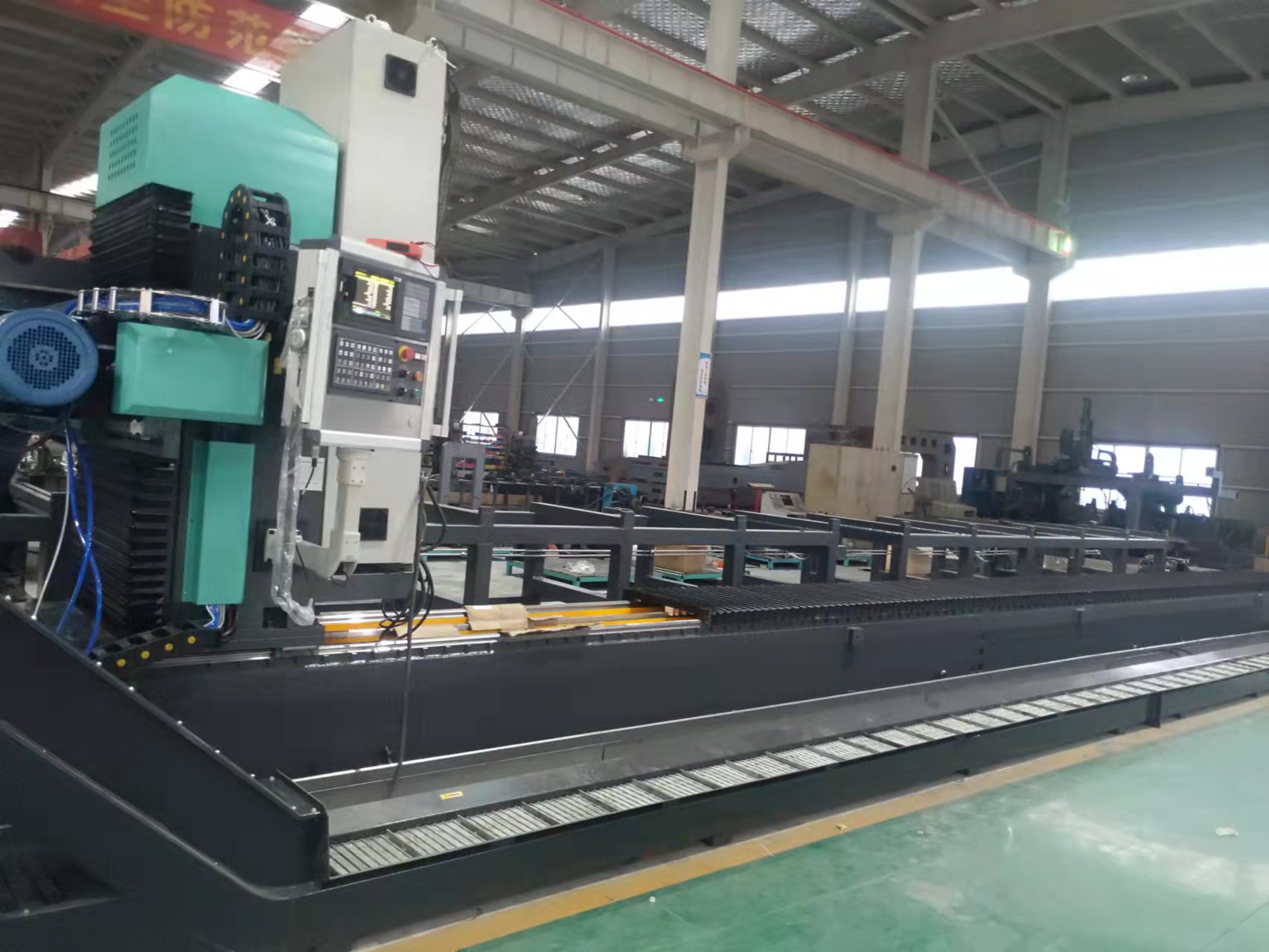

1.Станок оснащен фиксированным рабочим столом и подвижной силовой головкой. Рабочий стол, станина представляется собой стальную сварочную конструкцию через исскуственное старение чтобы удолять внутренное напряжение для обеспечения долгосрочной высокой точности обработки станка.

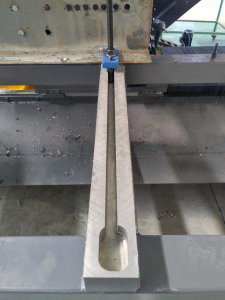

Горизонтальные и вертикальные позиционирующие цилиндры расположены на плоскости рабочего стола для зажидма и позиционирования заготовки.

2.Перемещение силовой головки в продольном направлении по Оси-X управляется AC серводвигателем через стойка и шестерни и два пары линейных направляющих с высокой несущей способностью, обеспечивая высокую точность позиционирования.

3. Вертикальная ось движения Y приводится серводвигателями, передачей и стойкой, а также линейной парой направляющих.

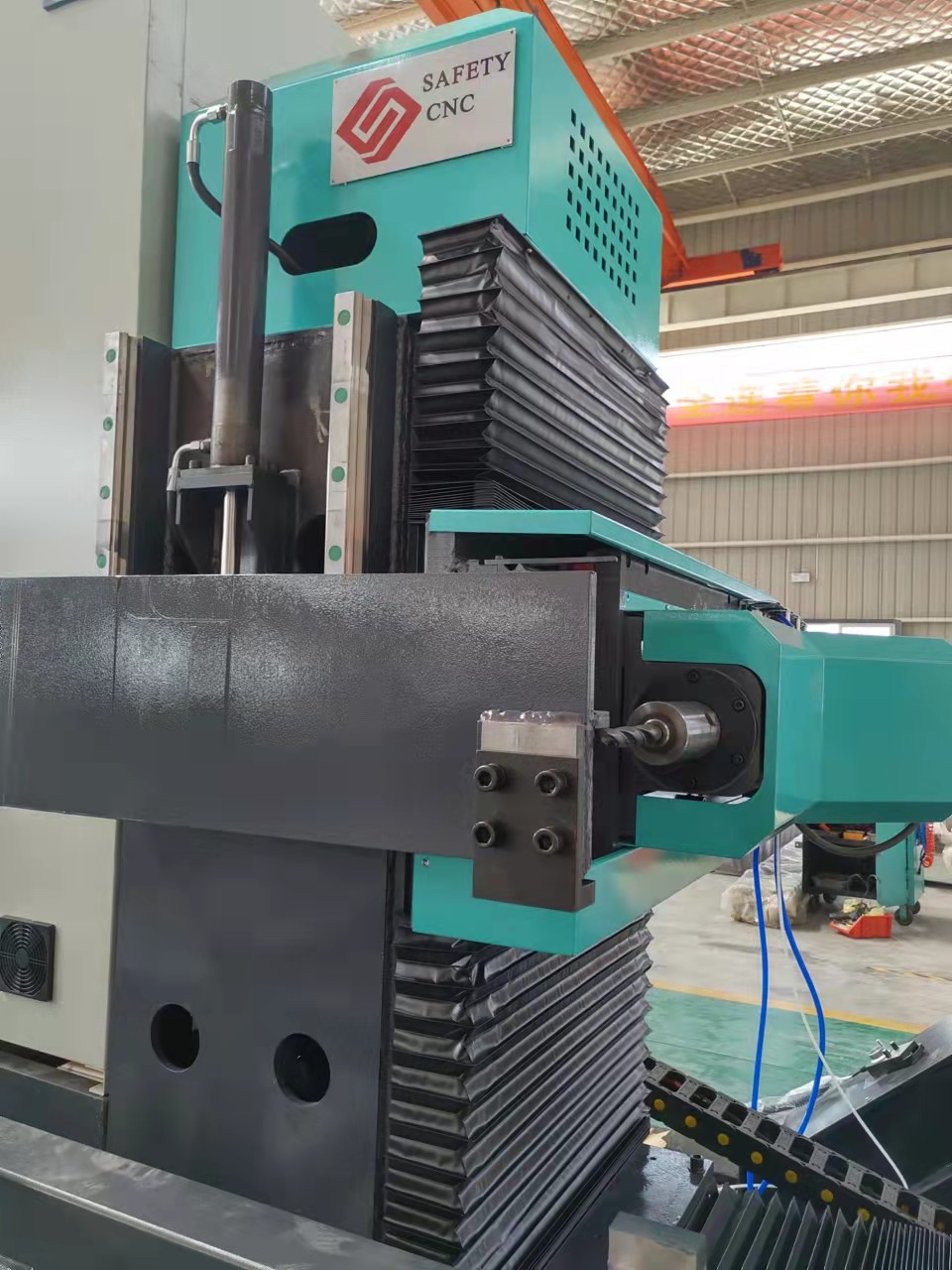

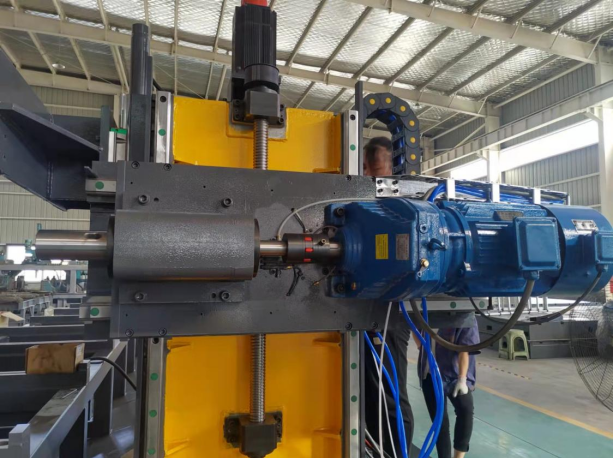

4. В станке произведённый в Тайване прецизионный шпиндель с внутренним охлаждением используется. Коническое отверстие шпинделя- BT50. Шпиндель снабжён автоматическим пружнным механизмом протягивания освобождения инструмента осуществляется это позволяет изменение инструмента удобное Заменяемое твердосплавное сверло с внутренним охлаждением и высокоскоростное спиральное сверло, имеет функцию очистки конического отверстия шпинделя.

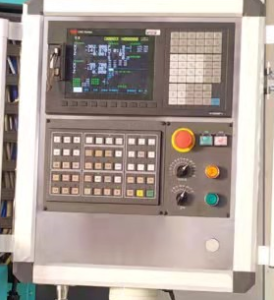

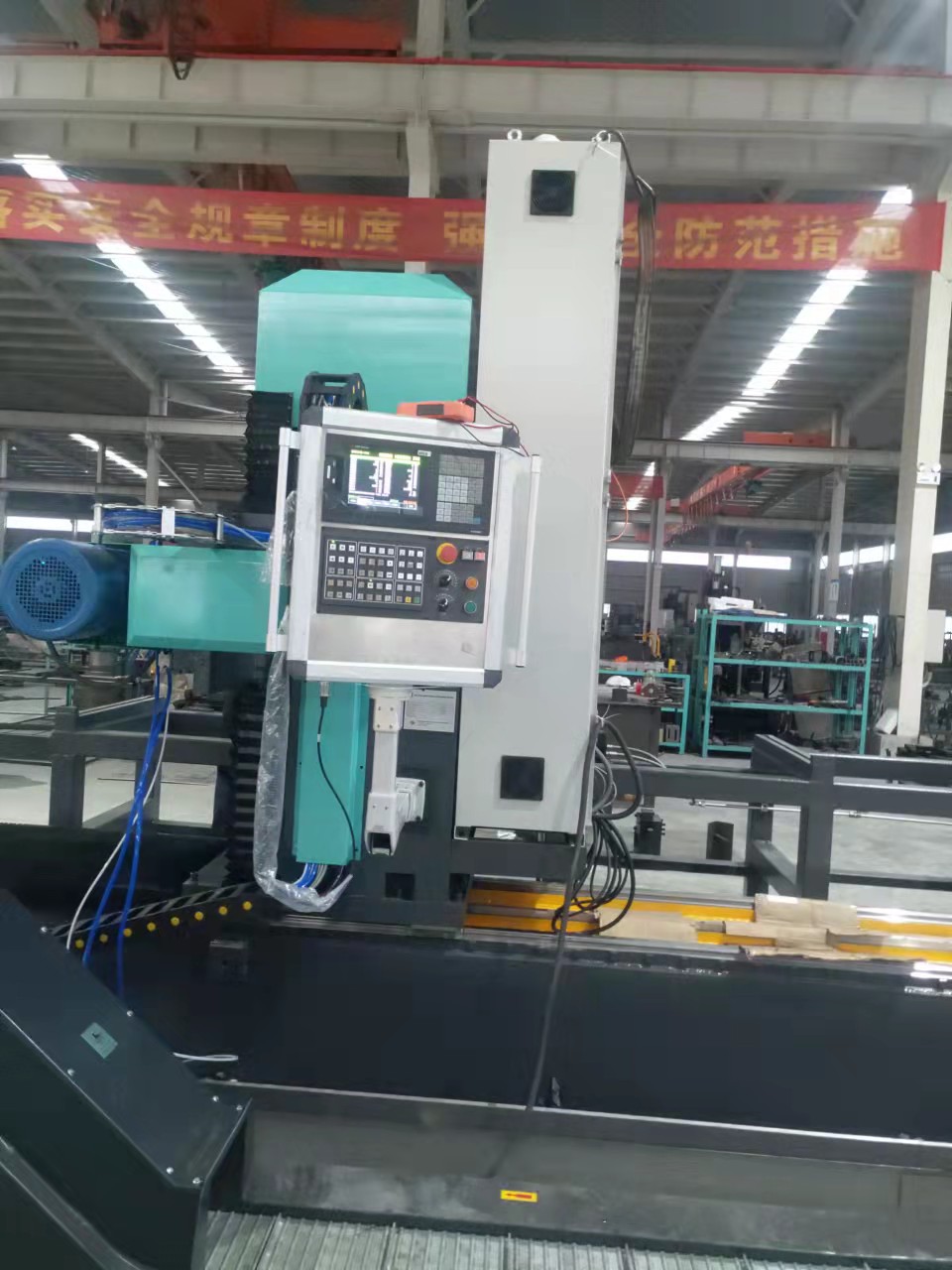

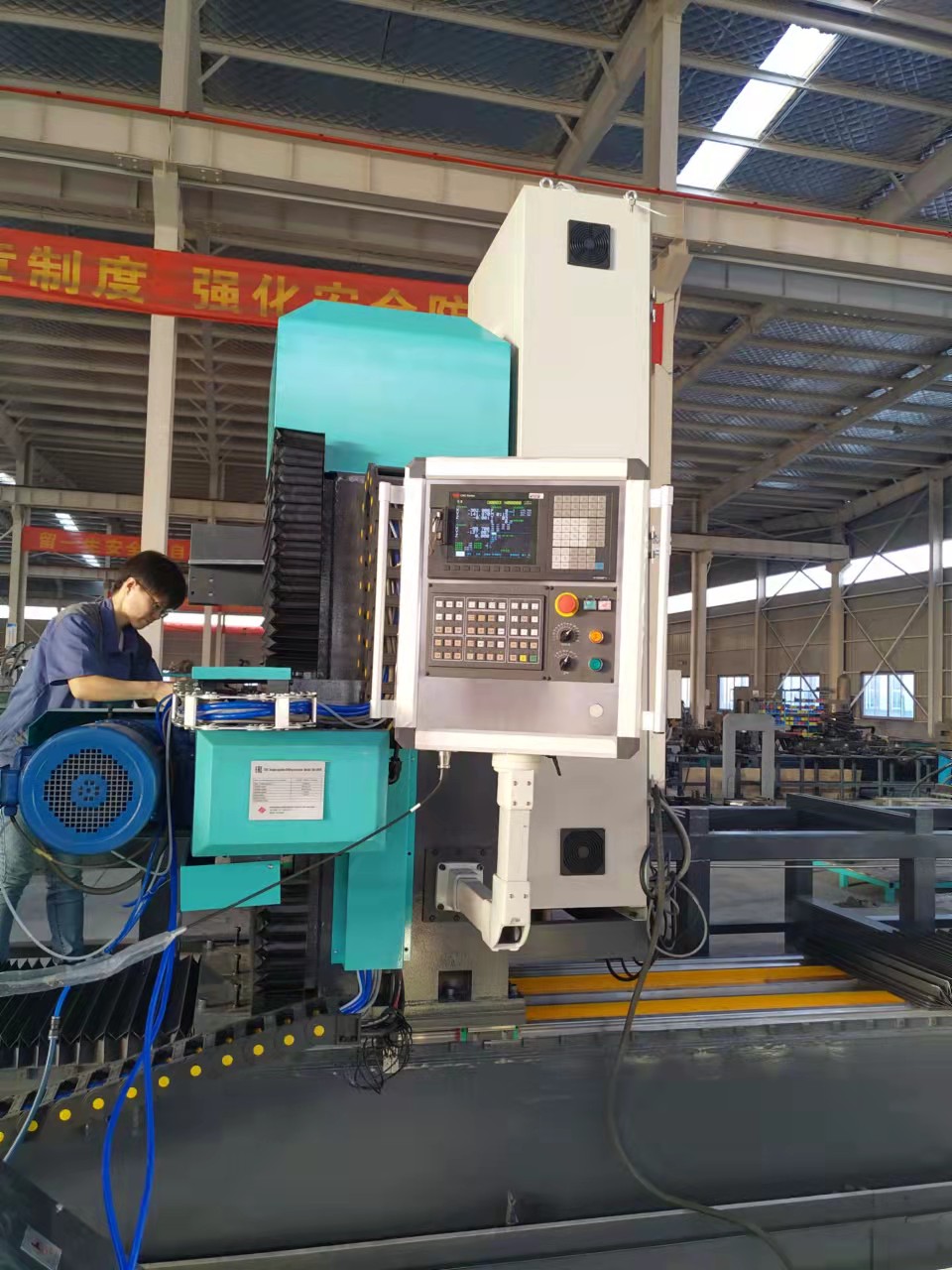

5.Электрическая система управления этого станкаПринять систему «KND1000» из Китая, весь процесс обработки осуществляется автоматическим управлением с числовым программным управлением. ЖК-дисплей на жидких кристаллах, удобный рабочий интерфейс, диалог человек-машина, компенсация ошибок, многоосевая интерполяция, память точек останова, автоматическая сигнализация, мониторинг в реальном времени, удаленная диагностика и другие функции, а также оснащен RS- 232 и сетевой интерфейс Ethernet.

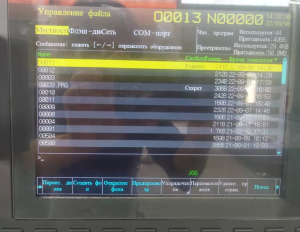

6.Программирование простое, станок оснащен компьютерным программным обеспечением, самостоятельно разработанным нашей компанией. Программное обеспечение полностью совместимо с Windows XP и более поздними версиями, что значительно улучшает автоматизацию обработки заготовок, реализует автоматическое преобразование программ CAD/CAM (т. е. реализует прямое преобразование компьютерного чертежа и программы обработки заготовок), устраняя необходимость в ручное программирование и сложный ввод,

Технические параметры:

 Электрические коппоненты:
