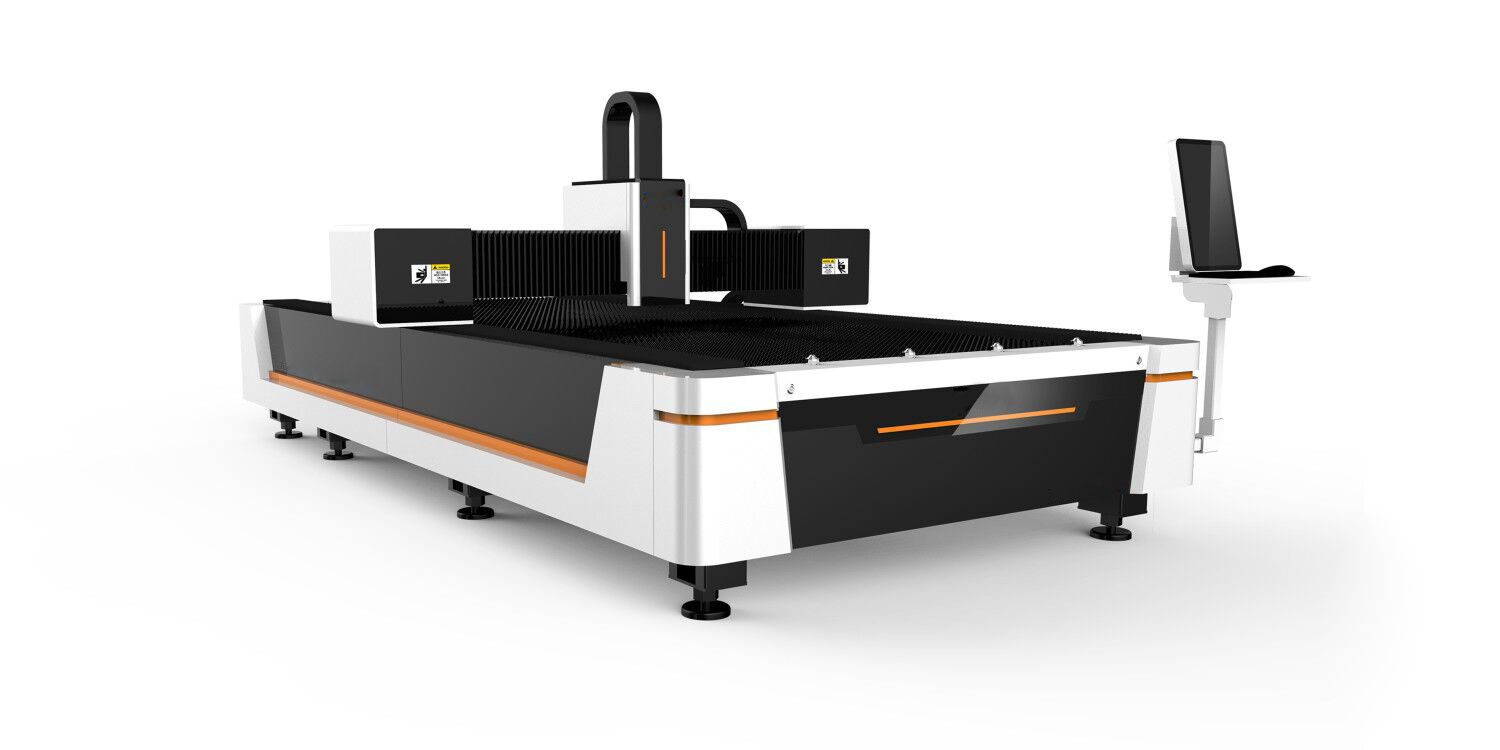

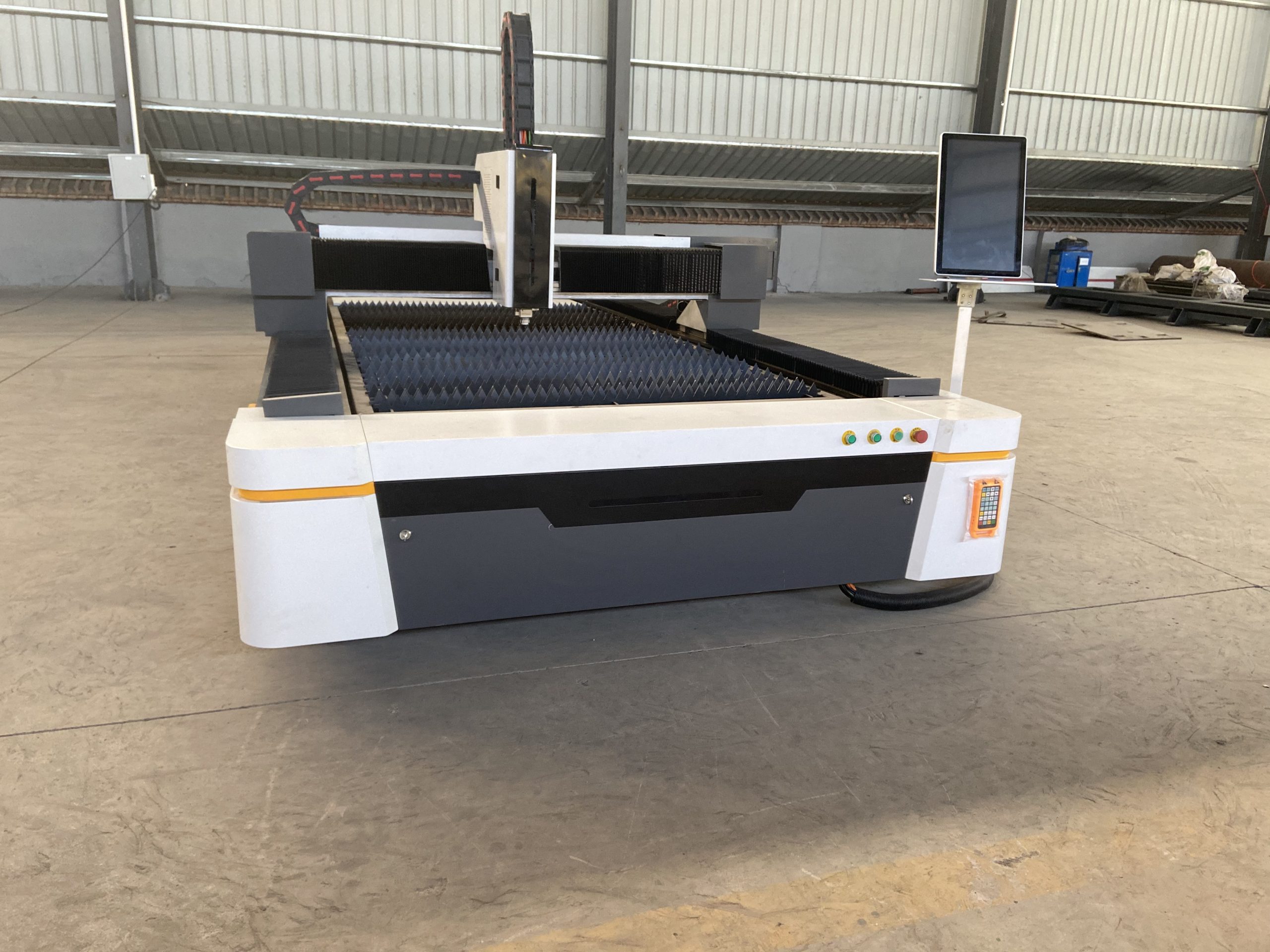

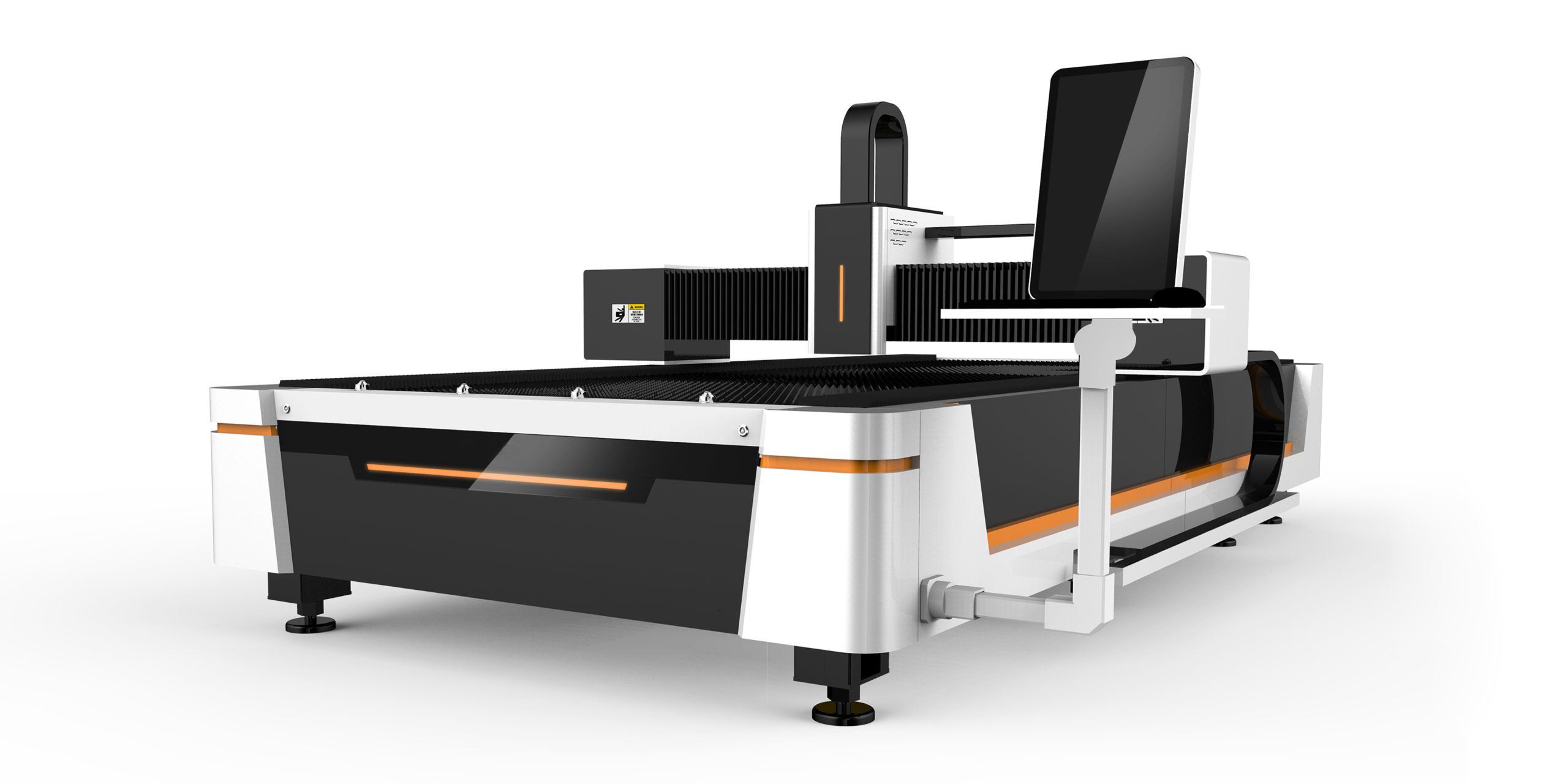

Оптоволоконный лазерный станок для резки металла, Model: FR-3015,6000W,

Применение:

Этот станок предназначен для лазерной обработки метталического листа.

Особенности:

1.Обработка производится методом резки по плоскости.

2. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ.

3. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

4. Технические параметры:

III、Основные технические характеристики:

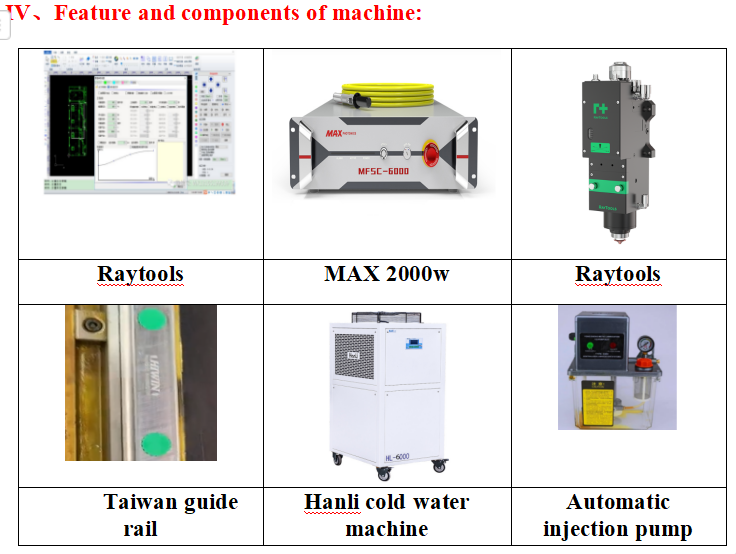

Перечень поставки:

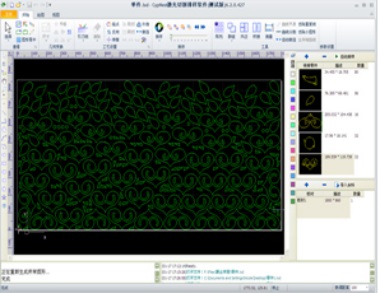

5.1 Программное обеспечение Raytools с трехмерной резкой:

Программное обеспечение Ratools с трехмерной резкой  может напрямо читать UG, SolidWorks ,и экспортирует файлы в формате IGS, и может автоматически забирать сечение и траекторию для режущих деталей  без ручного редактирования.

Быстрая и удобная функция автоматической выравнивания и коррекции центра устраняет громоздкие ручные операции и повышает точность резки;

В зависимости от размера заготовки автоматически рассчитывается высота подъема и падения режущей головки  и односторонней резки, чтобы избежать столкновения во время резки, а также значительно сокращает ненужные подъемы и падения при односторонней резки и экономит время.

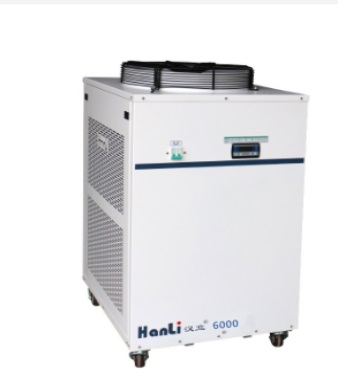

5.2  S&A  or HANLI, Чиллер водяной 3KW

Когда лазерная головка режет металл, охлаждающие зеркала лазерная головка и лазерное устройство генерируют некоторую тепловую энергию. Холодильник используется для охлаждения обеих частей.

Температура охладителя автоматически регулируется, в основном устанавливается около 25 градусов. Вода в холодильнике должна быть чистой. Меняется раз в неделю. Фильтр заменяется раз в 3 месяца.

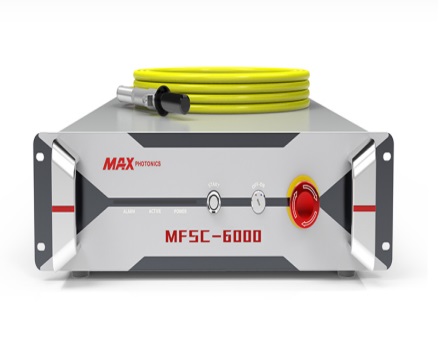

5.3 Лазерный источник,  MAX MFSC-6KW

Лазерный источник , MAX MFSC-6KW имеет более высокую электрооптическую эффективность преобразования (> 30%), более высокое и стабильное оптическое качество, более сильную устойчивость к высокому напряжению, и пременяет оптическую воконную систему передачи второго поколения для обеспечения более стабильного и точного эффекта резки толстых пластин.

Эта машина подходит для разных применении: резки, сварки, перфорации, обработки медицинского оборудования и так далее. Это лазерное питание отличается узким швом  режущего листа и ярким сечением и обладает более преимуществом по сравнению с аналогичным лазерным питанием.

Осибенности этого лазерного питания в следующем:

￭Высокая эффективность электрооптического преобразования

￭Более сильная устойчивость к высокому напряжению

￭Высокая эффективность резки листов

￭Настройка длины выходного оптического волокна

￭Операции без технического обслуживания

￭Широкий диапазон частоты

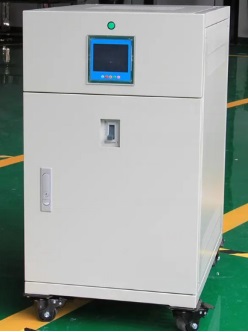

5.4 Стабильзатор напряжения, Model: 60KVA

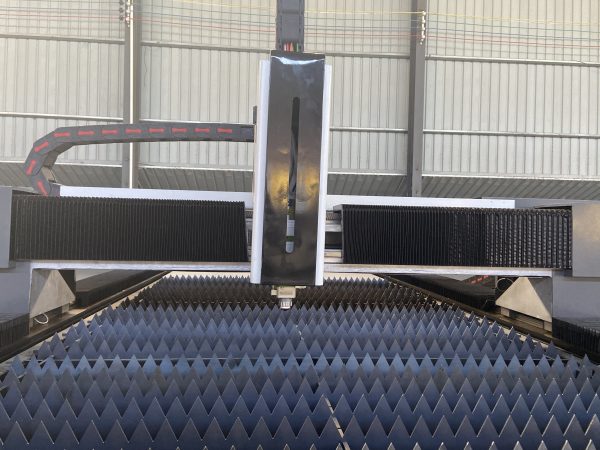

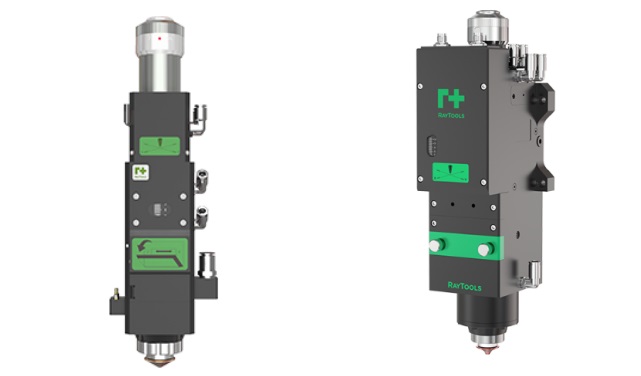

5.5 Режущая головка, Raytools

Оптимизированная оптическая конфигурация, плавная и эффективная конструкция воздушного потока;

Полный пылезащитный дизайн, двойная защита, без риска загрязнения линзы;

Корпус лазерной головки добавляет функцию предотвращения столкновений;

Фокусировка ротора, может быть исправлена вручную, тонкая настройка гибкая, регулируемый диапазон 20 мм, точность 0,05 мм, с несколькими оптическими интерфейсами, может применяться к различным волоконно – оптическим лазерам;

Прямые линзы, фокусирующие линзы и сопла имеют структуру охлаждения;

Номинальная мощность – 4 кВт, апертура пропускания – 28 мм.

Верхнее покровное стекло-  φ24,9 мм * 1,5 мм; Нижнее  покровное стекло- φ27,9 мм * 4,1 мм

Давление вторичного газа – 25 бар

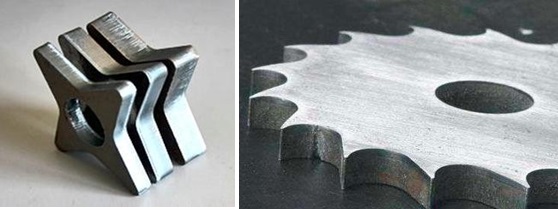

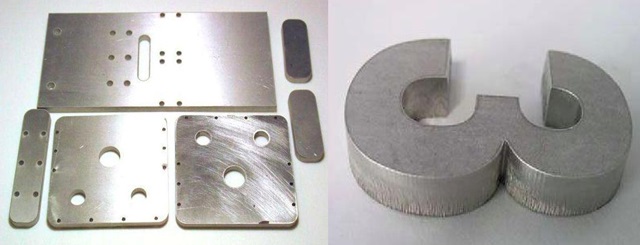

Готовые продукция:

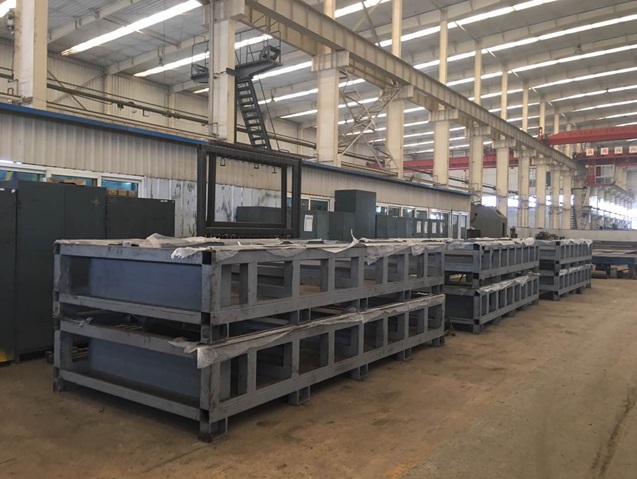

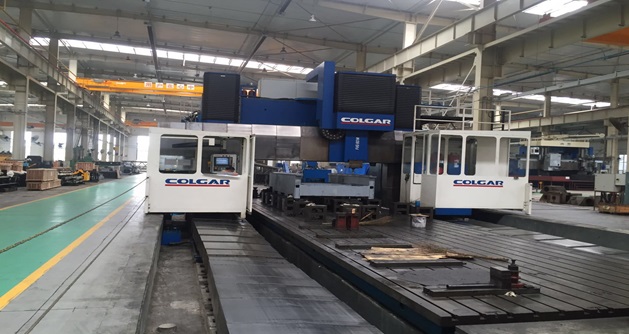

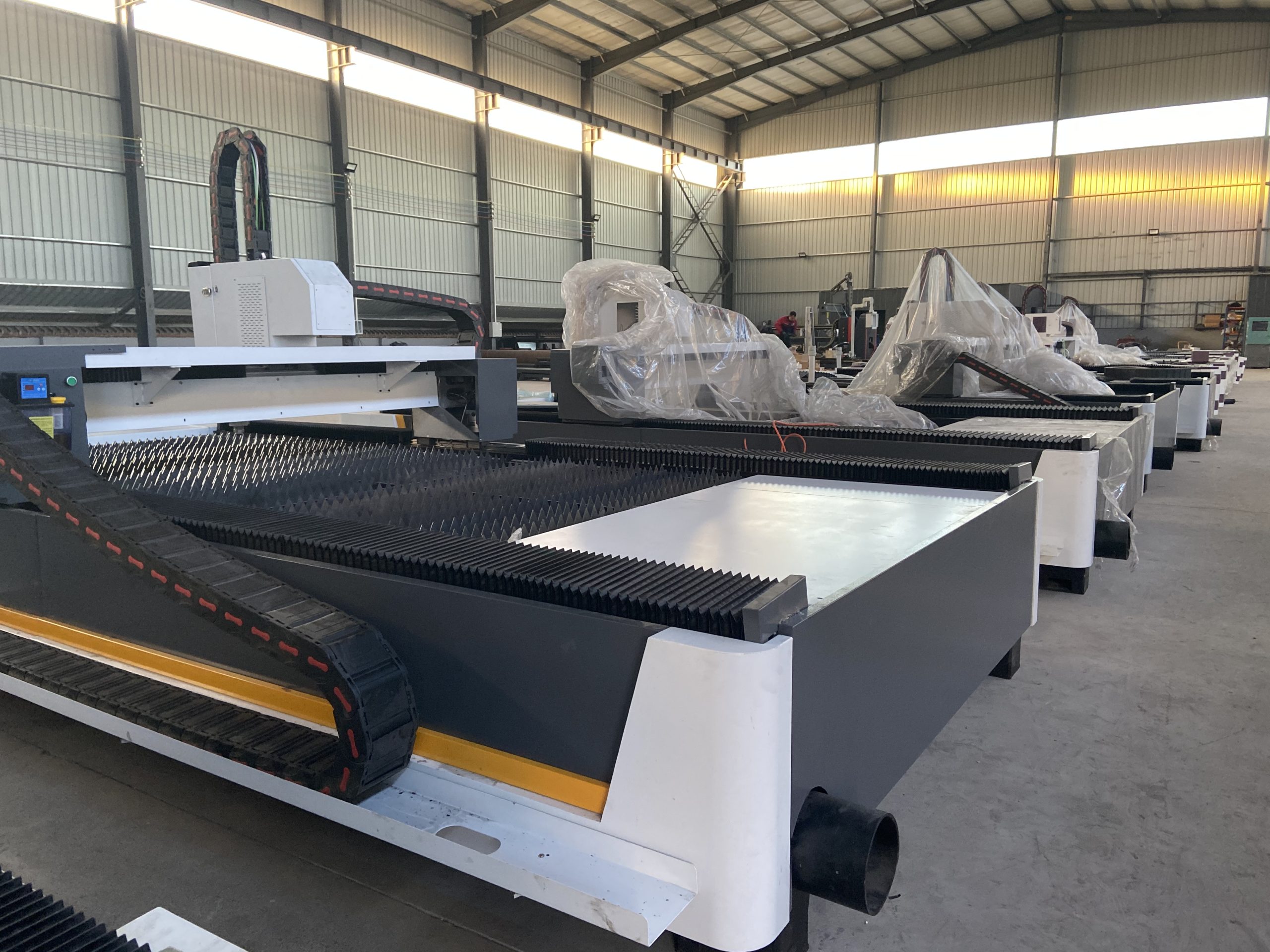

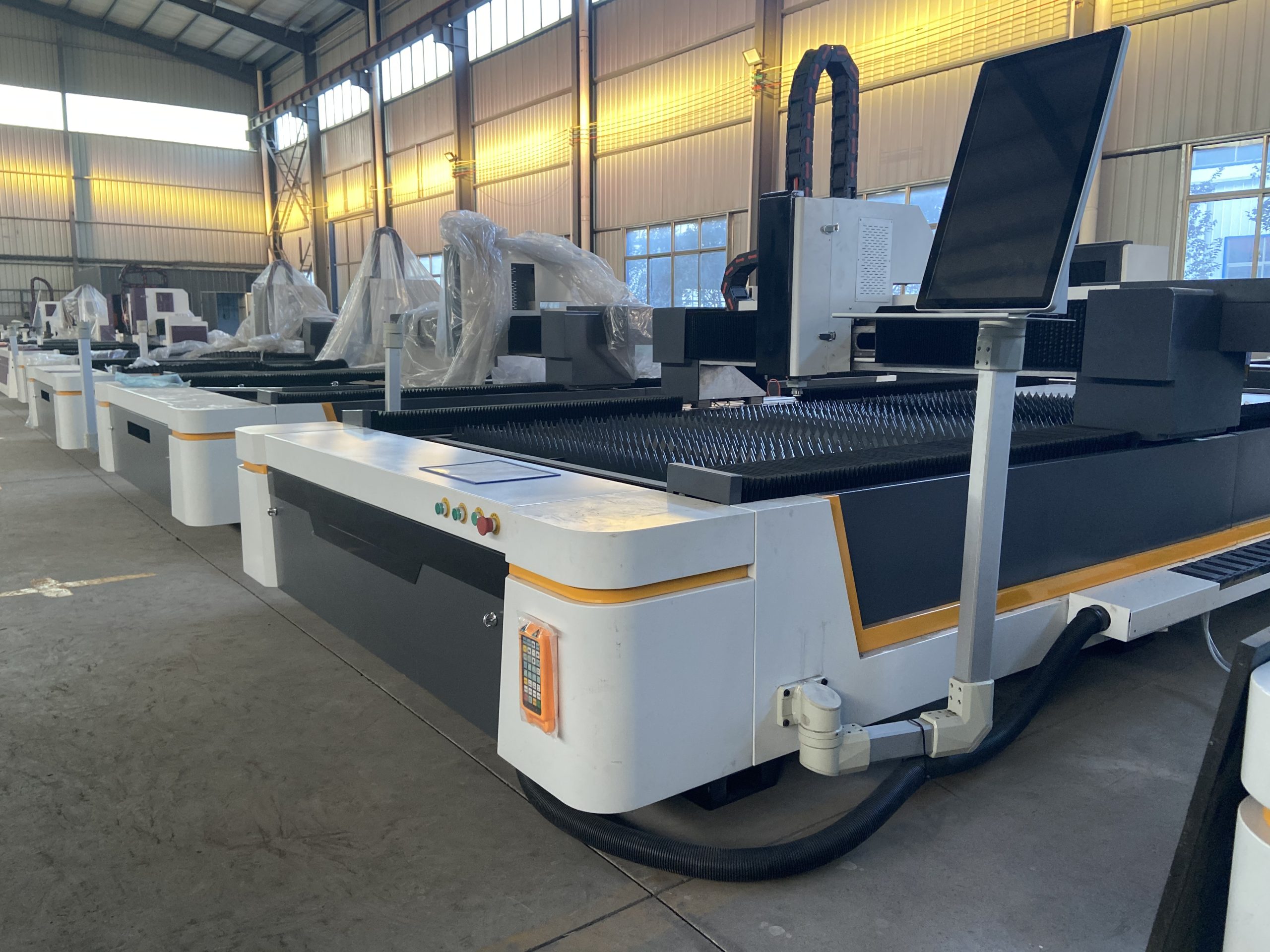

Фотография цеха
