Одношпиндельный Сверлильный станок

Когда слышишь ?одношпиндельный сверлильный станок?, многие сразу представляют себе ту самую классическую вертикалку в углу цеха, которая сверлит всё подряд. Но в этом и кроется главный подвох. В современных условиях, особенно при работе с конструкционным металлом для вышек или мостов, это уже не просто инструмент для создания отверстия. Это узел точности, от которого зависит вся последующая сборка. И если шпиндель ?гуляет? или подача нестабильна – потом все проблемы вылезут при монтаже, когда переделывать поздно и дорого.

От концепции до конвейера: где важен один шпиндель

Давайте начистоту: многшпиндельные станки, конечно, продуктивнее для массового производства. Но в мире нестандартных металлоконструкций, где каждая деталь – будь то фланец или элемент трубной решетки – может иметь свой уникальный чертёж, универсальность и надёжность одношпиндельного сверлильного станка выходит на первый план. Здесь ключевое слово – ?контроль?. Оператор (а часто это высококвалифицированный специалист) может точечно управлять процессом, подбирать режимы под конкретную марку стали, чувствовать материал.

Я помню, как на одном из проектов по высоковольтным опорам были проблемы с групповой обработкой уголков на многопозиционном автомате. Точность позиционирования отверстий под заклёпки ?плыла? из-за неидеальной геометрии проката. Решение оказалось на удивление простым: вернулись к проверенным одношпиндельным станкам с ЧПУ, где программа могла компенсировать небольшой разброс в размерах заготовки. Скорость, конечно, немного упала, но процент брака сократился почти до нуля. Это был тот случай, когда гибкость победила грубую производительность.

Именно поэтому компании, которые всерьёз занимаются качеством, вроде Jinan Safety United Technology and Trade Co., Ltd., делают акцент не на количестве шпинделей, а на качестве одного. Их подход, который виден по продукции на https://www.safetycnc.ru, строится на том, что станок должен быть ?рабочей лошадкой? в условиях цеха: безотказной, предсказуемой и точной. В описании их деятельности чётко видна ориентация на ответственные области – башни, мосты, сосуды давления. Тут не до экспериментов, нужна гарантированная результативность.

Шпиндель, который решает всё: на что смотреть при выборе

Сердце любого такого станка – его шпиндельный узел. Можно иметь самый навороченный ЧПУ, но если шпиндель не держит радиальное биение или перегревается после получаса работы, всё остальное не имеет значения. В нашем деле биение – это не просто цифра в паспорте. Это разбитые отверстия, быстрый износ инструмента и, в конечном счёте, нарушение геометрии всей сборки. Особенно критично при сверлении под последующую развёртку или нарезание резьбы.

Опытным путём пришли к тому, что для большинства задач по конструкционной стали (двутавр, толстый лист) лучше показывают себя шпиндели с жидкостным охлаждением. Да, система сложнее, есть риск протечки, но тепловая стабильность того стоит. Воздушное охлаждение, конечно, проще и дешевле, но в режиме интенсивной обработки, когда нужно делать десятки отверстий диаметром под 30 мм в нержавейке, его может не хватить. Станок начнёт ?отходить? от заданных координат из-за теплового расширения – и привет, несовпадение на объекте.

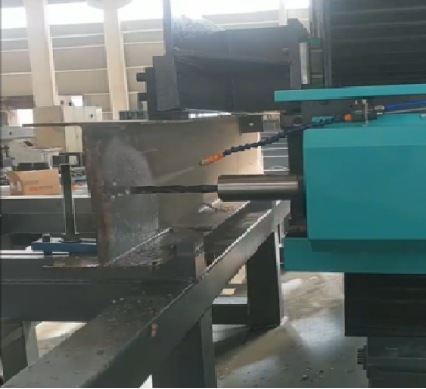

Ещё один нюанс, о котором часто забывают – система удаления стружки. Кажется, мелочь? Попробуйте просверлить глубокое отверстие в угловой стали без эффективного отвода стружки. Она наматывается на сверло, заклинивает, ломает инструмент и портит поверхность отверстия. Хороший одношпиндельный сверлильный станок должен иметь продуманный подвод СОЖ под давлением именно для вымывания стружки. Это не опция, а необходимость для стабильной работы.

ЧПУ: друг или враг оператора?

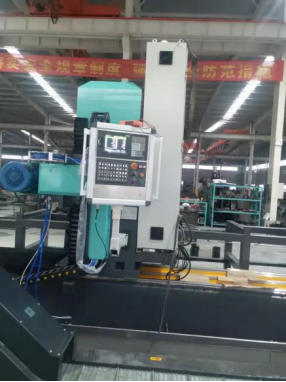

Внедрение ЧПУ на одношпиндельные станки стало революцией, но и породило новые проблемы. С одной стороны, феноменальная повторяемость и возможность работы со сложными программами позиционирования для трубных плит или фланцев. С другой – появляется соблазн поставить у станка любого человека, лишь бы кнопки нажимал. Это большая ошибка.

Программа – это всего лишь последовательность команд. Она не почувствует, что сверло затупилось и начало ?грызть? металл, а не резать. Не заметит вибрации, которая говорит о неправильном закреплении двутавровой балки. Поэтому идеальный оператор такого станка – это гибрид старого-school фрезеровщика, который слышит процесс, и IT-специалиста, способного быстро поправить программу. На сайте Safety CNC видно, что их оборудование как раз рассчитано на такого пользователя: интерфейсы не перегружены, но дают доступ ко всем ключевым параметрам.

Был у меня негативный опыт с одной ?заумной? системой ЧПУ, где чтобы просто сместить нулевую точку, нужно было пройти пять меню. В цеху, под светом неоновых ламп и в шуме, это недопустимо. Простота и логика управления – это тоже часть надёжности. Оборудование должно помогать мастеру, а не бороться с ним за внимание.

Привязка к реальным задачам: от чертежа до детали

Всё, о чём говорилось выше, имеет смысл только в контексте конкретной задачи. Возьмём, к примеру, производство элементов для строительных стальных конструкций. Деталь приходит с чертежом, где указаны десятки отверстий с жёсткими допусками на межосевые расстояния. Задача одношпиндельного сверлильного станка – не просто их выполнить, а сделать это так, чтобы при стыковке на объекте все отверстия совпали с ответными на соседней детали.

Здесь критически важна точность позиционирования стола (или перемещения шпинделя) по осям. И речь не только о точности шаговых двигателей или сервоприводов. Речь о жёсткости всей конструкции. Если станина ?играет? под нагрузкой, никакая электроника это не компенсирует. При сверлении крупных отверстий в толстом металле возникают значительные усилия резания. Станок должен их поглощать, не отклоняясь от траектории.

Компания Jinan Safety United, судя по их фокусу на тяжёлом оборудовании для ответственных отраслей, это понимает. Их станки, вероятно, проектируются с большим запасом прочности именно для таких условий. Это не оборудование для гаражной мастерской, это инструмент для ежедневной интенсивной работы, где простой из-за поломки или необходимость постоянной подстройки обходятся дороже, чем первоначальная инвестиция в надёжную технику.

Заключительные мысли: почему это всё ещё актуально

В эпоху роботизации и гибких производственных ячеек может показаться, что одношпиндельный сверлильный станок – это анахронизм. Но практика показывает обратное. Это фундаментальный, понятный и максимально контролируемый инструмент. Он не заменим при мелкосерийном и единичном производстве, при работе с крупногабаритными или сложно закрепляемыми заготовками, где важна ювелирная точность, а не скорость конвейера.

Выбор такого станка – это всегда компромисс. Между мощностью и точностью, между степенью автоматизации и необходимостью человеческого контроля, между ценой и ресурсом. Главное – чётко понимать, для каких именно деталей (тех же трубных плит или фланцев под высокое давление) он будет использоваться, и подбирать технику под эти задачи, а не наоборот.

Именно поэтому изучение предложений от производителей, которые специализируются на конкретных отраслях – как Jinan Safety United Technology and Trade Co., Ltd. в области высокоскоростного сверлильного оборудования для критичных металлоконструкций – часто продуктивнее, чем просмотр каталогов гигантов общего машиностроения. Специализация рождает понимание нюансов, а в нашем деле решают именно нюансы: та самая микронная точность, которая отделяет качественную сборку от проблемной.
