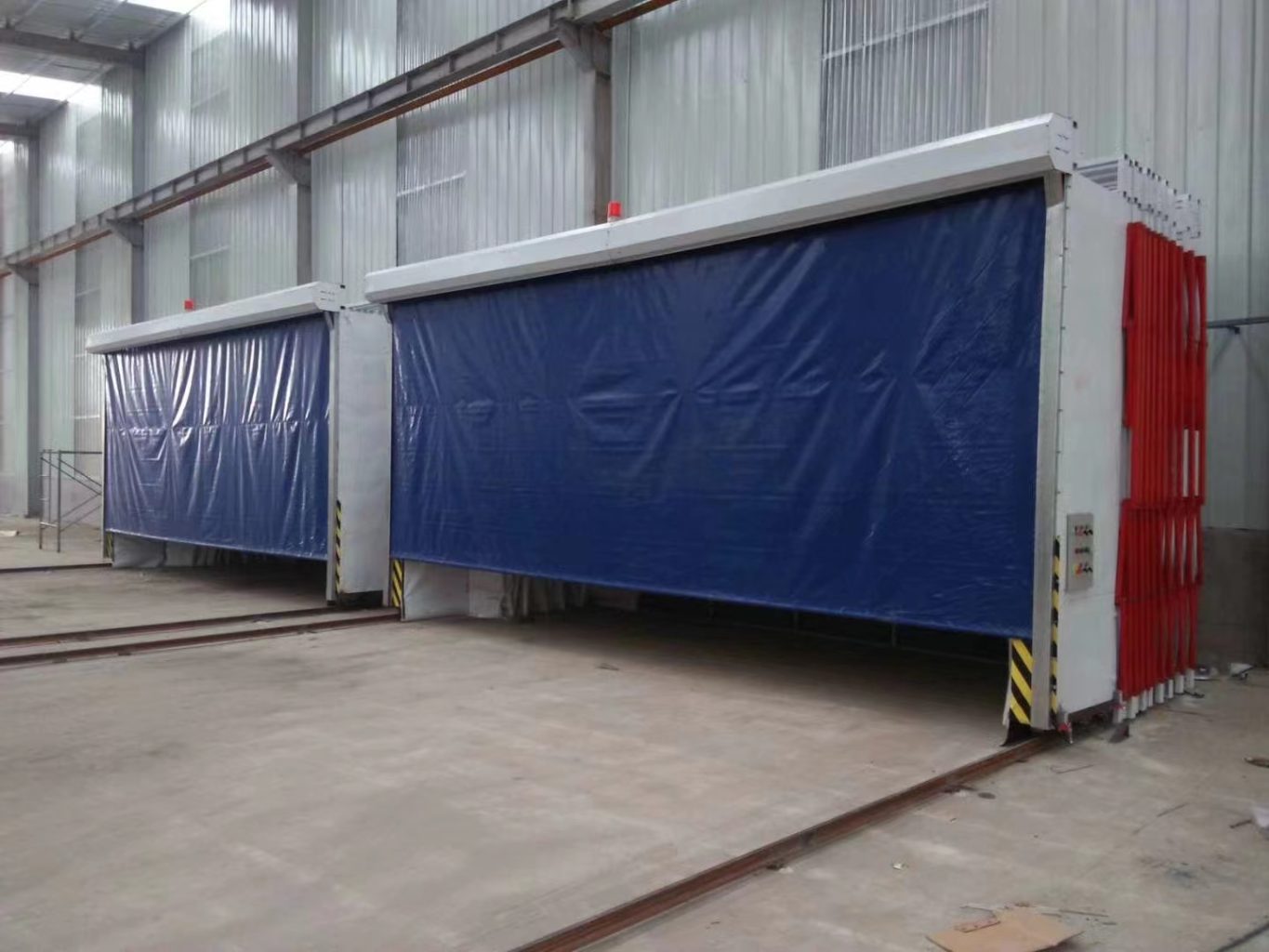

Передвижная телескопическая окрасочная камера

Когда слышишь ?передвижная телескопическая окрасочная камера?, многие сразу представляют себе просто тент на раме с вытяжкой. Вот в этом и кроется главная ошибка. На деле, это сложный инженерный узел, где каждый сантиметр выдвижной секции, каждый процент кратности воздухообмена и каждая точка подсветки влияют на итоговое качество покрытия и безопасность работ. Я сталкивался с ситуациями, когда попытка сэкономить на ?коробке? оборачивалась переделкой всей покраски крупногабаритной балки из-за осевшей пыли или неравномерной полимеризации. Давайте разбираться без глянца.

Конструкция: где кроются главные подводные камни

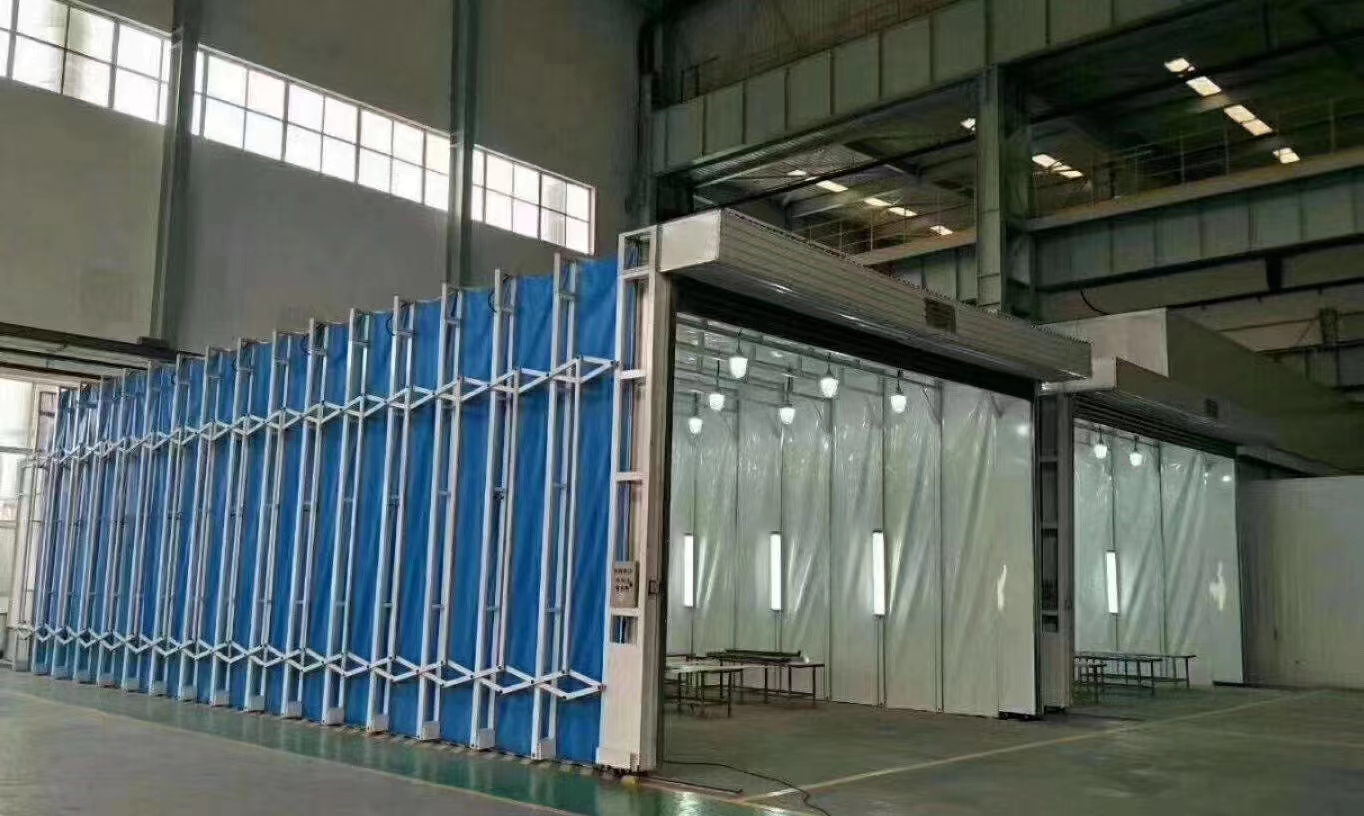

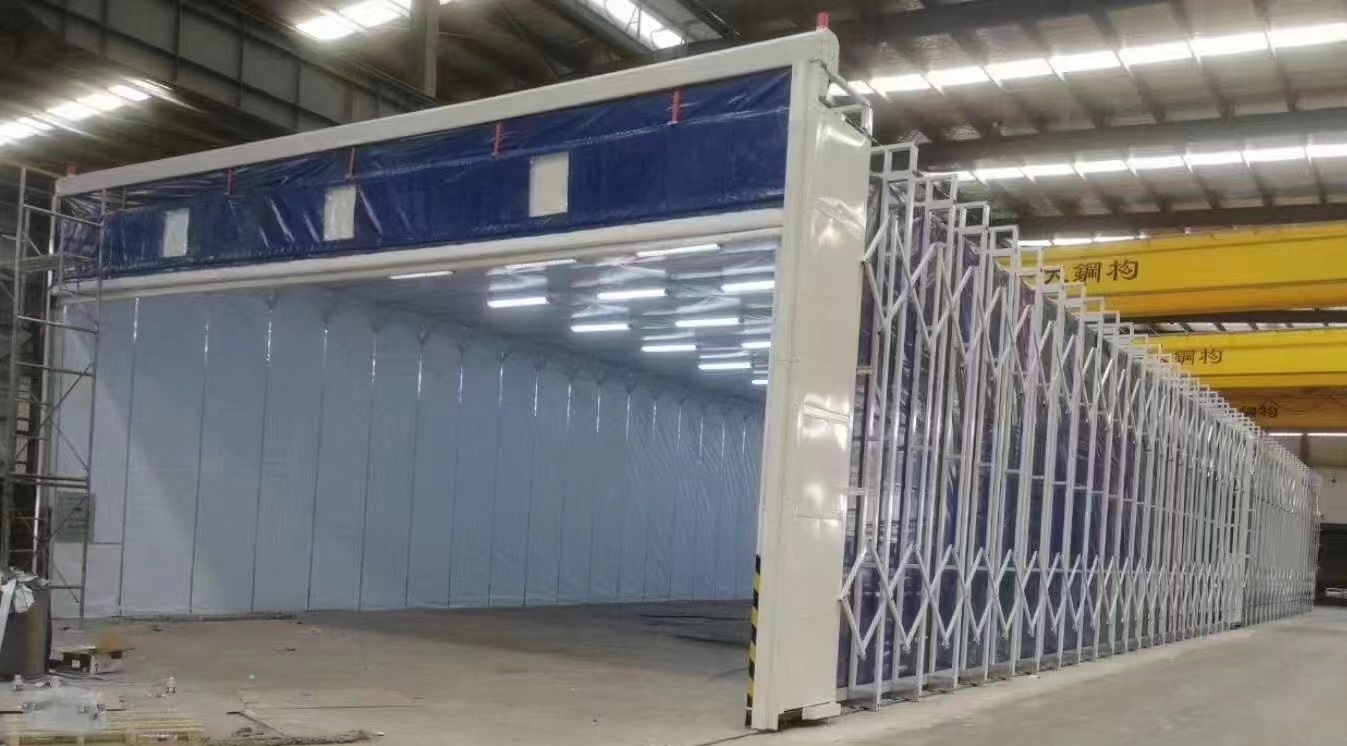

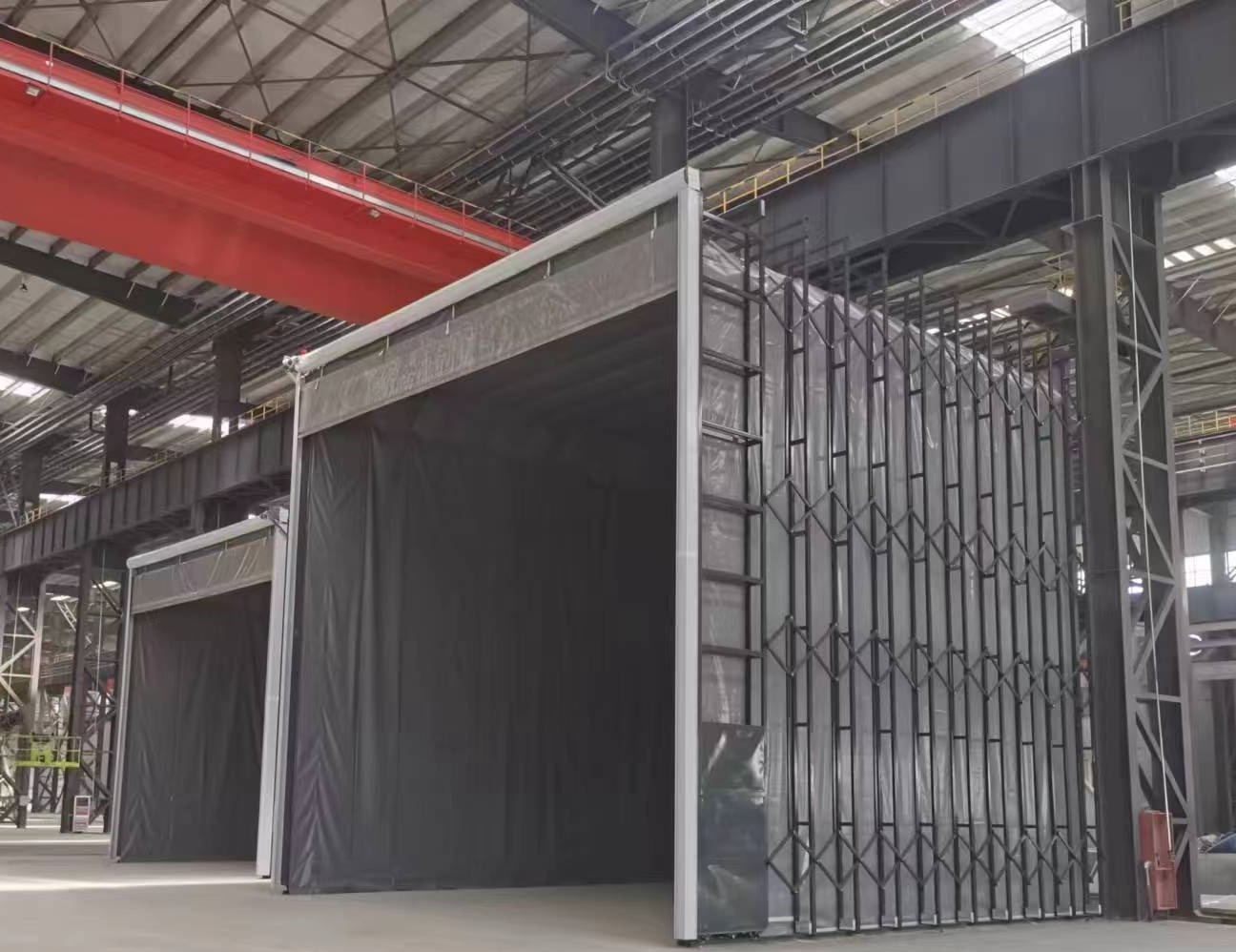

Основа — это, конечно, каркас и телескопическая система. Видел камеры, где секции ходили туго, с подклиниванием. В полевых условиях, на объекте с монтажом металлоконструкций, это смерть. Оператор не будет церемониться — дёрнет посильнее, и вот уже геометрия нарушена, щели появились. Герметичность улетучивается. Хорошая система движется плавно, почти без усилия, но при этом не имеет люфта в разложенном состоянии. Это достигается не просто роликами, а продуманной направляющей и, часто, противовесом.

Второй момент — материал обшивки. Брезент? Уже вчерашний день. Сейчас нужен прочный, антистатический и, что важно, огнестойкий материал. На объектах, связанных с обработкой металла, в воздухе всегда есть взвесь, и малейшая искра от инструмента может стать проблемой. Материал должен легко отмываться от осевшей краски, иначе через пару циклов светопропускание упадёт, и внутри придётся работать чуть ли не с фонарём.

И третий, неочевидный элемент — система стыковки с полом или с самим объектом. Часто камеру ставят прямо на бетон, а снизу поддувает. Нужен гибкий юбковый уплотнитель по периметру, который компенсирует неровности. Без этого пыль и опилки, которых на стройплощадке хоть отбавляй, будут затягиваться внутрь и садиться на свежеокрашенную поверхность. Приходилось импровизировать, подкладывая мешки с песком, но это кустарщина.

Вентиляция и фильтрация: сердце любой окрасочной камеры

Здесь многие грешат, ставя просто мощный вытяжной вентилятор. Но смысл не в том, чтобы выгнать весь воздух, а в том, чтобы создать равномерный, ламинарный поток, который уносит избыток красящего аэрозоля мимо изделия, не создавая завихрений. Если поток турбулентный, частицы краски могут осесть на изделии в виде ?апельсиновой корки?. Настраивать это — целое искусство.

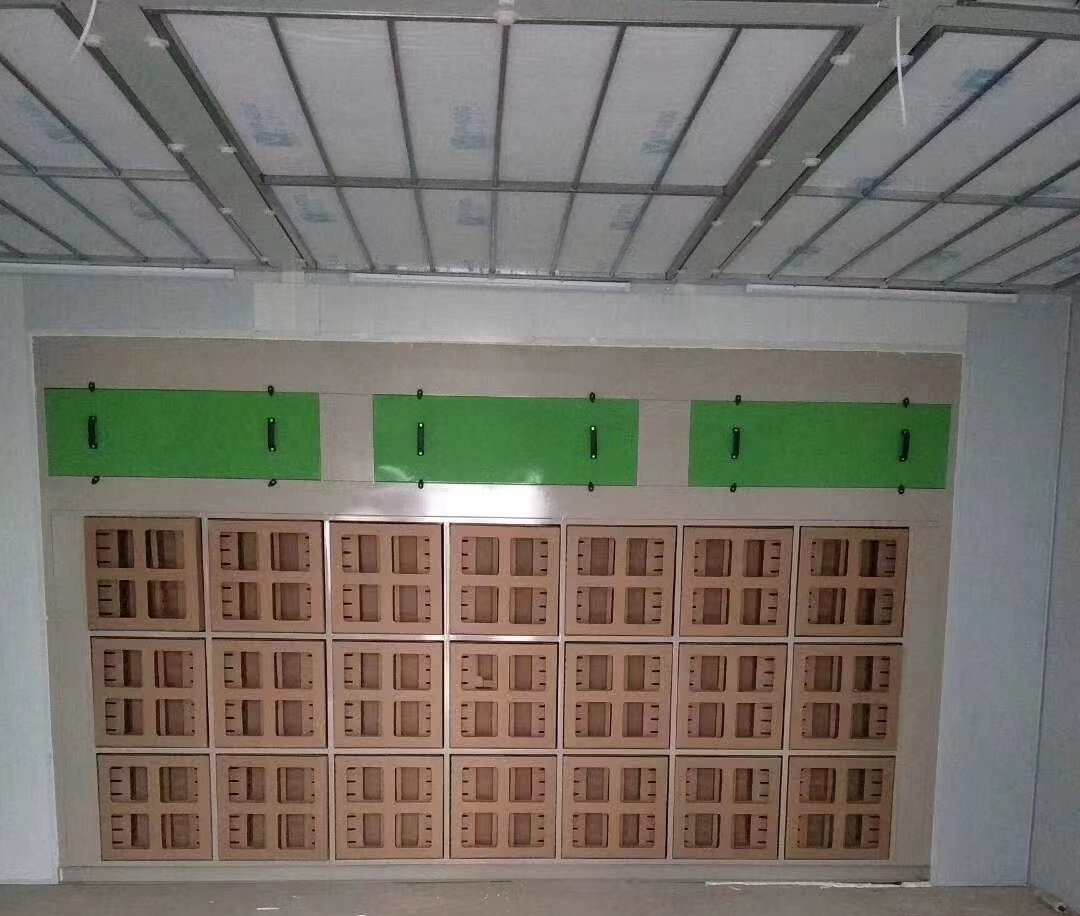

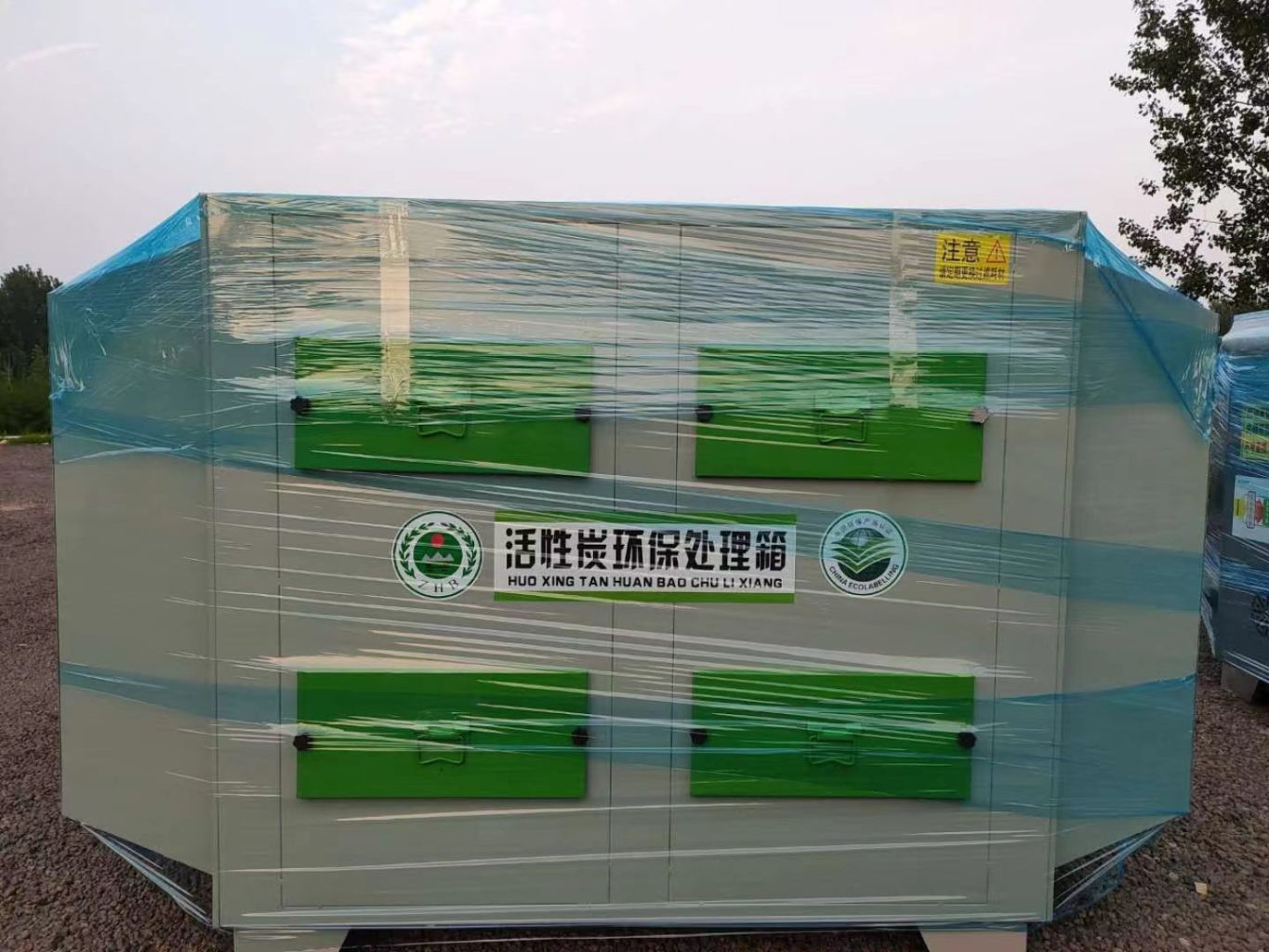

Фильтры. На приточной и вытяжной линиях. Экономия на фильтрах тонкой очистки — прямой путь к браку. Помню случай на заводе по производству опор ЛЭП: красили крупные узлы, а в воздухе цеха постоянно висела мелкая металлическая пыль от сверлильных и гибочных станков. Стандартные фильтры не справлялись, пришлось оперативно искать решение с более высокой классностью. Кстати, о станках. Если говорить о комплексной подготовке деталей перед покраской, то без качественного сверлильного и пробивного оборудования не обойтись. Например, компания Jinan Safety United Technology and Trade Co., Ltd. (их сайт — safetycnc.ru) как раз фокусируется на таком высокоскоростном оборудовании для металлопроката. Чистая, точная обработка без заусенцев — это уже половина успеха для последующей покраски. Если деталь изначально имеет дефекты от резки или сверления, никакая, даже самая продвинутая, передвижная окрасочная камера не спасет.

Расчёт кратности воздухообмена — это не по учебнику. Нужно учитывать тип краски (порошковая, жидкая, с высоким сухим остатком), её токсичность, температуру в помещении и даже влажность. Зимой, в неотапливаемом цехе, с этим вообще отдельная история — краска может просто не высохнуть правильно.

Электробезопасность и освещение

Внутри камеры — среда, насыщенная легковоспламеняющимися парами и взвесью. Все электрооборудование, включая светильники, выключатели и двигатели вентиляторов, должно быть во взрывозащищенном исполнении. Это не та статья расходов, на которой можно экономить. Видел ?кустарные? камеры с обычными прожекторами — это бомба замедленного действия.

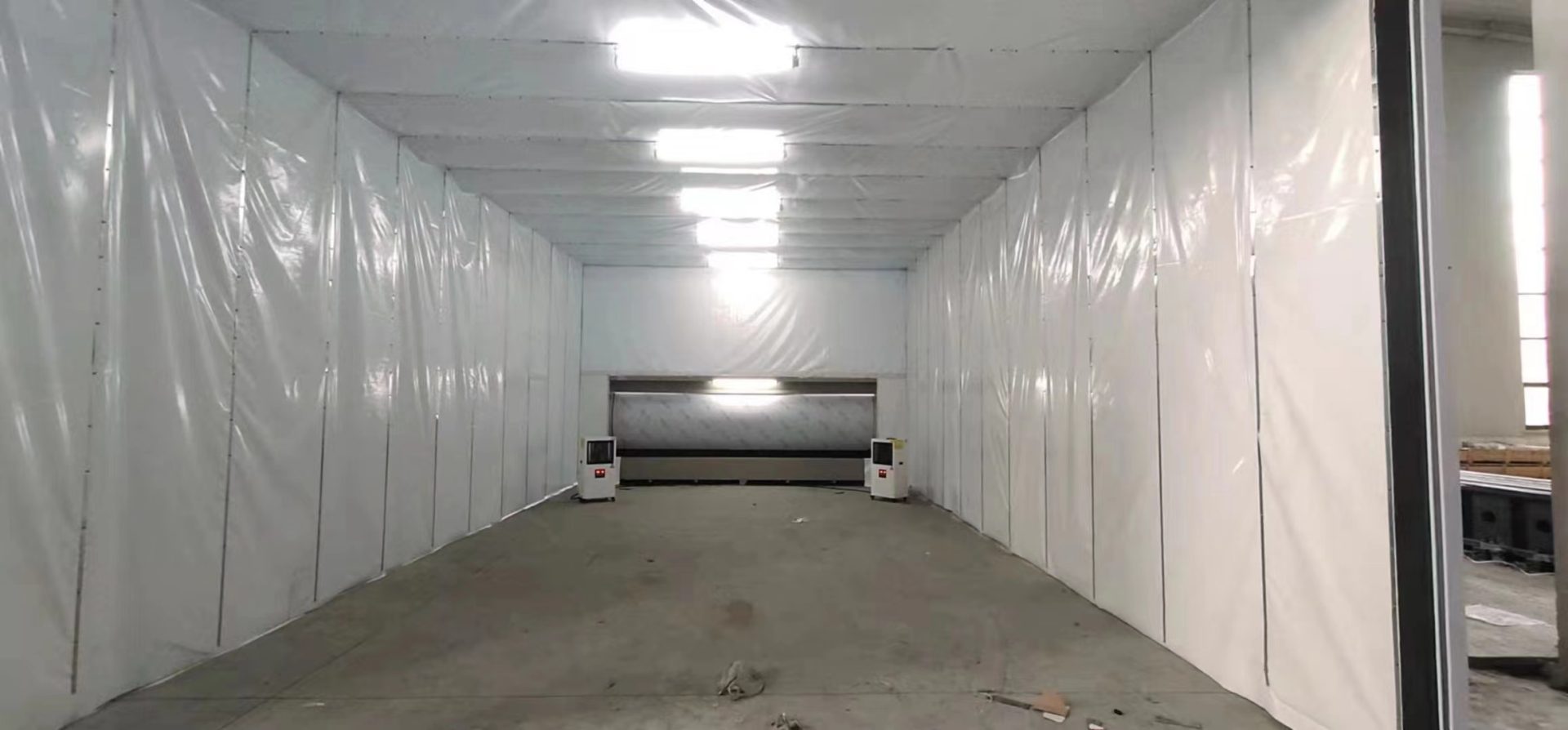

Освещение должно быть не просто ярким, а равномерным, без бликов и глубоких теней. Оценить качество нанесения слоя, увидеть подтёк или пропуск при плохом свете невозможно. Часто ставят светодиодные линейки по верхнему периметру, но этого мало. Нужна боковая подсветка. И цветопередача имеет значение — чтобы колерметрист мог без искажений оценить оттенок.

Пульты управления всегда выносятся за пределы камеры. И это правильно. Но их эргономика часто хромает. Тумблеры, которые не переключишь в толстых перчатках, непонятные маркировки... Мелочь, которая раздражает оператора каждый день.

Мобильность: что значит ?передвижная? на практике

Колёса. Казалось бы, ерунда. Но если это стационарные литые колёса без тормозов, то на неровном полу цеха такую камеру не зафиксировать. Нужны поворотные колёса с надёжными фиксаторами, желательно из полиуретана, чтобы не повредить покрытие пола. А ещё рама должна иметь точки для строповки, если камеру нужно перевезти краном на другой участок.

Скорость развёртывания. На крупных объектах, например, при покраске элементов мостовых пролётов или секций башен, время — деньги. Хорошая камеры силами двух-трёх человек собирается и готовится к работе за час-полтора. Если дольше — теряется всякий смысл её мобильности.

Универсальность под разные объекты. Телескопическая конструкция как раз для этого. Но важно, чтобы она могла работать не только ?колпаком?, накрывая деталь сверху, но и в виде туннеля, если нужно прокатить через неё длинномер, типа балки или трубы. Не все модели это умеют.

Связь с подготовкой поверхности: без этого камера бесполезна

Самая совершенная телескопическая окрасочная камера — всего лишь инструмент для финального этапа. Всё решает подготовка. Пескоструйная или дробеструйная обработка, обезжиривание, грунтование. Если эти операции проводятся в том же цехе, но без организации чистых зон, то вся пыль с соседнего участка рано или поздно окажется на вашем изделии. Нужна логистика потока деталей.

Здесь снова вспоминается оборудование для механической обработки. Допустим, компания Jinan Safety United Technology and Trade Co., Ltd. поставляет станки для высокоточного сверления и пробивки отверстий в балках, фланцах, трубных досках. Если после такой обработки деталь покрыта маслом и металлической стружкой, её сразу в камеру не отправишь. Нужен промежуточный участок очистки. Идеально, когда технологическая цепочка выстроена: резка/сверление -> очистка -> грунтовка -> покраска в передвижной камере. Только тогда результат стабилен.

Контроль климата. Часто им пренебрегают. Но температура поверхности детали и температура воздуха в камере должны быть плюс-минус одинаковыми, иначе конденсат. Особенно актуально для массивных металлических деталей, которые за ночь остыли в цеху, а утром их закатывают в тёплую камеру. Результат — краска отслаивается пузырями.

Итог: это система, а не изделие

Так к чему я всё это? К тому, что выбирая передвижную телескопическую окрасочную камеру, нельзя смотреть только на ценник и габариты. Нужно оценивать её как часть технологического процесса, в котором участвуют и станки для обработки металла, как от упомянутой компании, и системы вентиляции цеха, и квалификация персонала. Универсальных решений нет. Под покраску электрических шкафов нужна одна конфигурация, под покраску пролётов моста — совершенно другая, с усиленным каркасом и мощной вытяжкой для работы с эпоксидными составами.

Главный совет — требовать тестовый прогон на вашем типовом изделии. С вашими материалами, в ваших условиях. Только так увидишь, как ведёт себя уплотнитель, справляются ли фильтры и не слепнет ли оператор от бликов. Бумажные характеристики меркнут перед одной-единственной пылинкой, намертво влипшей в свежий слой краски на ответственной конструкции. Опыт, к сожалению, часто строится именно на таких вот ?пылинках?.
