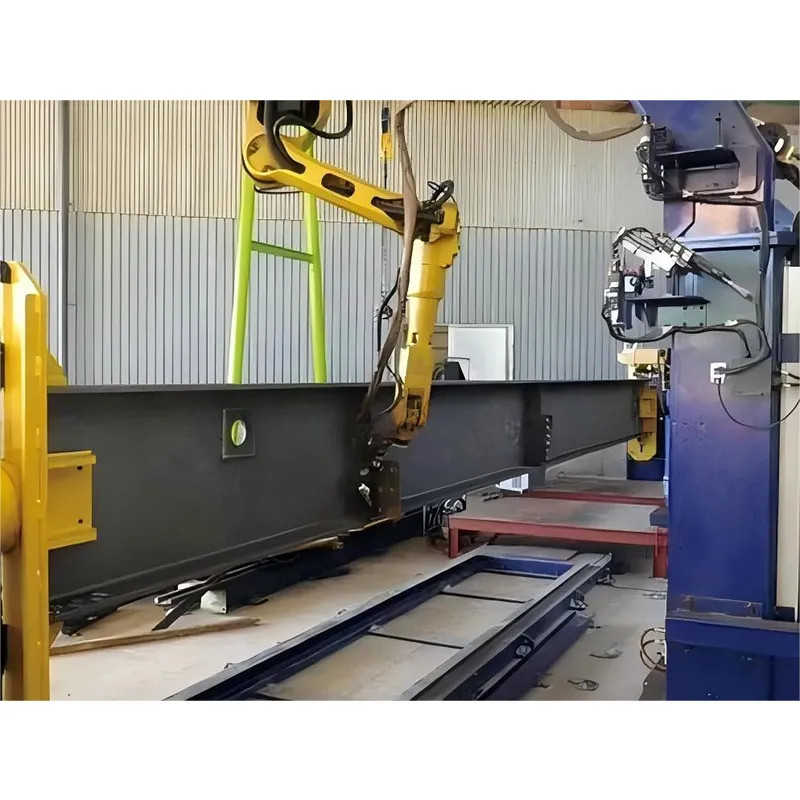

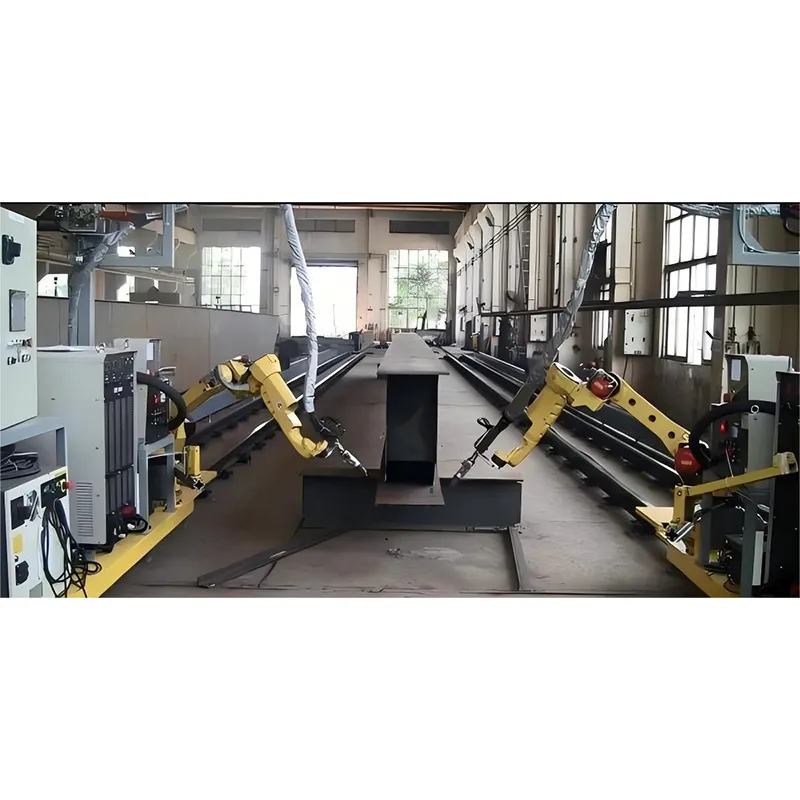

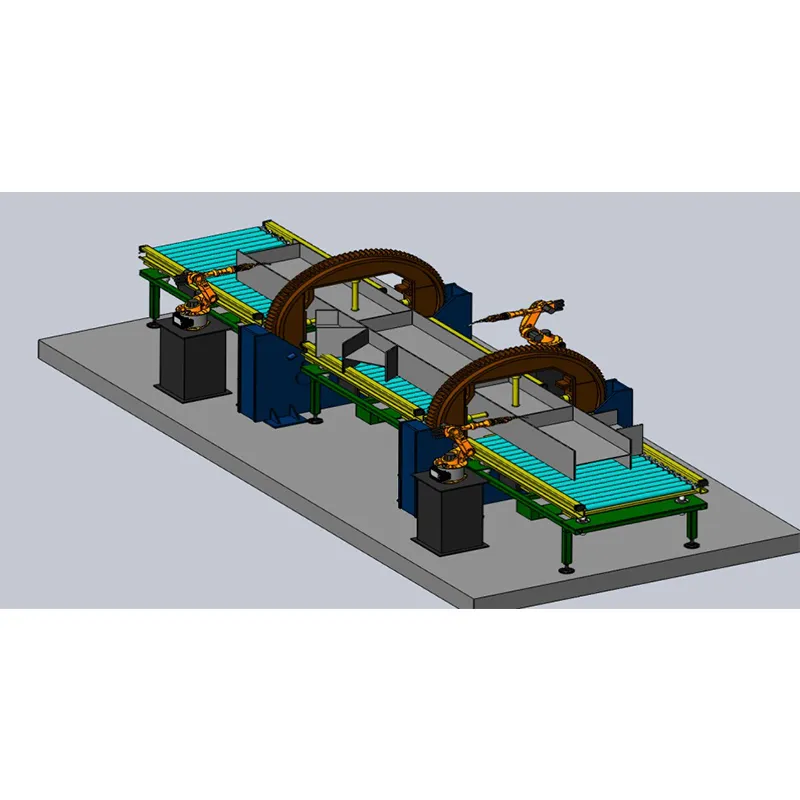

Сварочная станция SWL-CNC-15000 с роботом перемещение по рельсу BR-2010A Pro

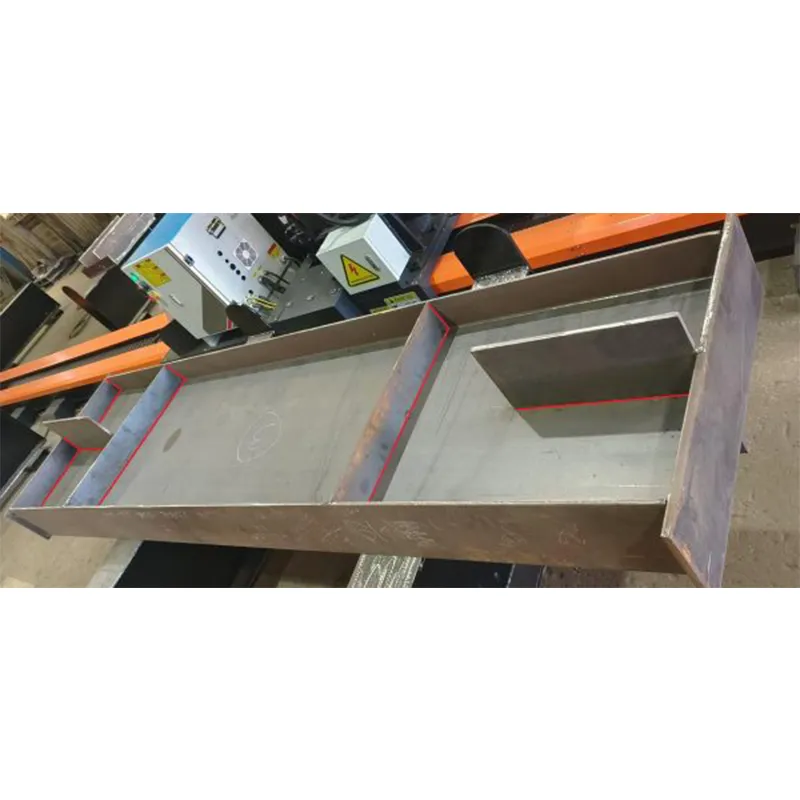

Применение проекта:

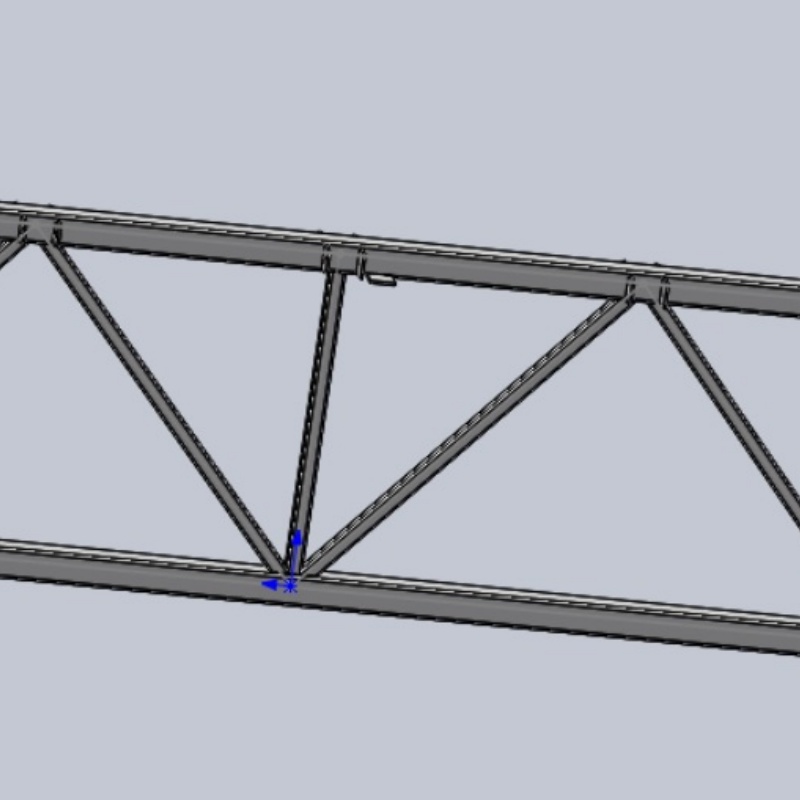

Эта линия специально предначначен для сварки двутавровой балки, которые клиент отправил и используются в строительстве стальнх контрукции. Сварочная скорость быстрая при взаимодействии трех сварочных роботов.
Длина заготовки составляет около 9 м, ширина около 1.5м, максимальная высота около 1.5 м, толщина около 10-30 мм, а наибольший вес составляет около 5 тонн.
Особенность сварочной системы:
Чтобы решить проблему для сварки стальных конструкций, наша компания разработала роботизированную систему сварки без указания обучения, которая может использовать трехмерную сенсорную систему для автоматического измерения и позиционирования, специальную систему присваивания для автоматического присваивания технологических параметров сварного шва, быстрого и эффективного;
Система для управления деформацией сварки может автоматически разложить процесс сварки, последовательно сварить, чтобы обеспечить наименьшую деформацию сварки. Система визуального слежения может автоматически измерять положение сварки.

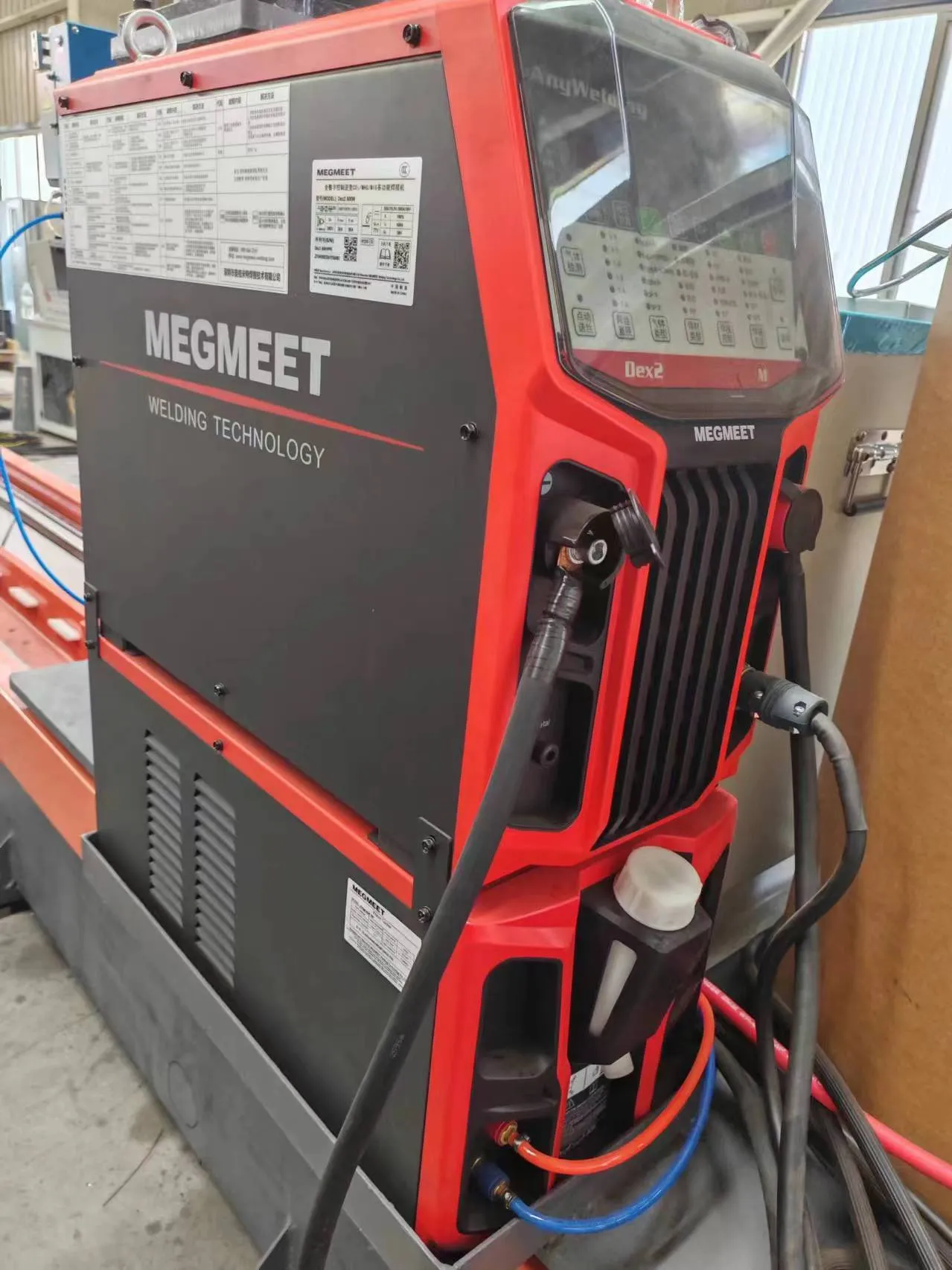

Вся система использует отечественную роботизированную систему, максимальный диапазон хода 2 метра, оснащенную известным отечественным производителем цифрового сварочного питания. И экономически, и выгодно.
Самой большой особенностью системы является то, что она оснащена единственной в мире функцией разложения швов в системе “SmartTCP”, которая может обеспечить управление входом тепла в сварку с помощью одной роботизированной технологии управления мелкосерийной сваркой. Контролируйте деформацию сварки до минимума.

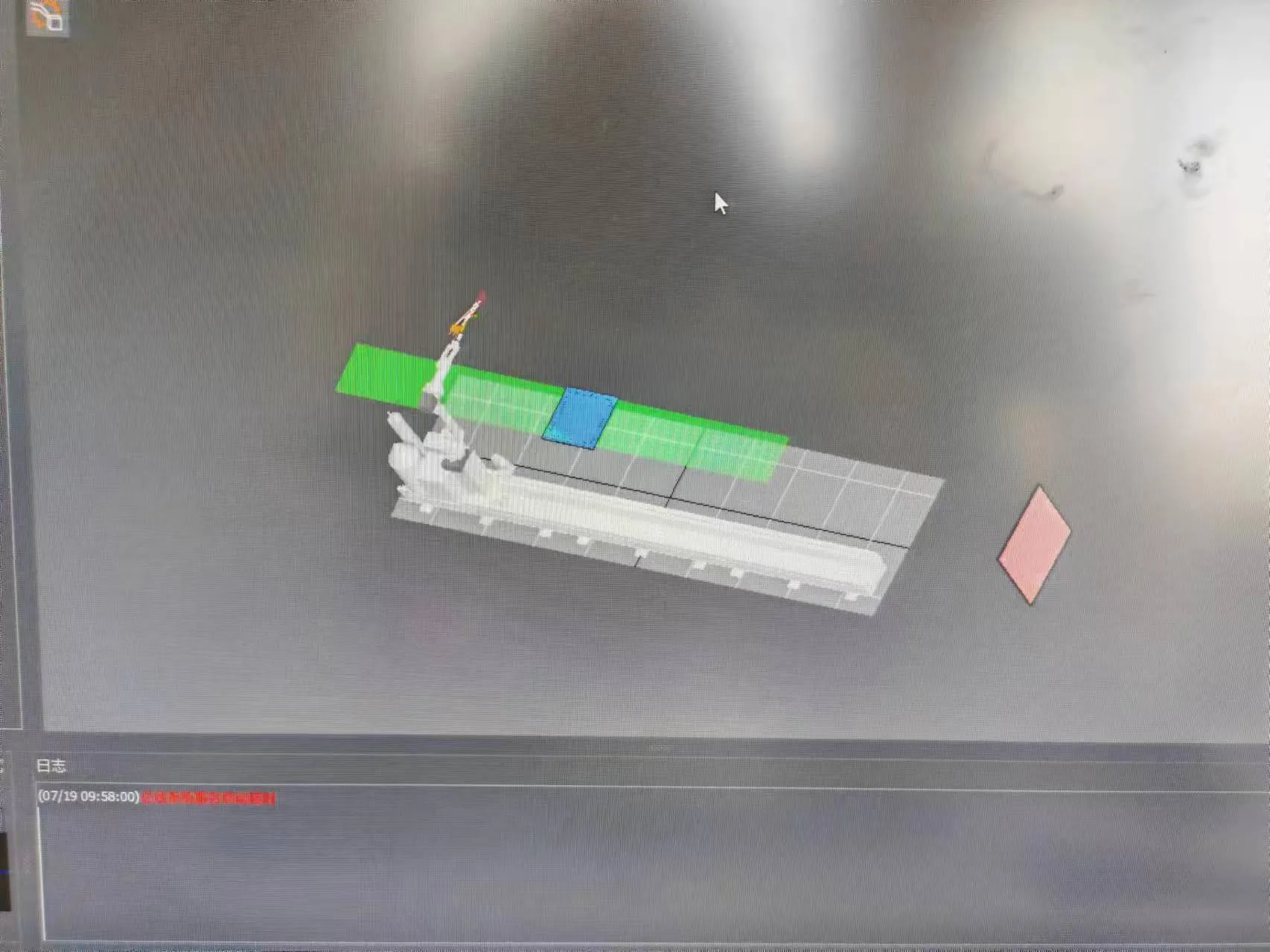

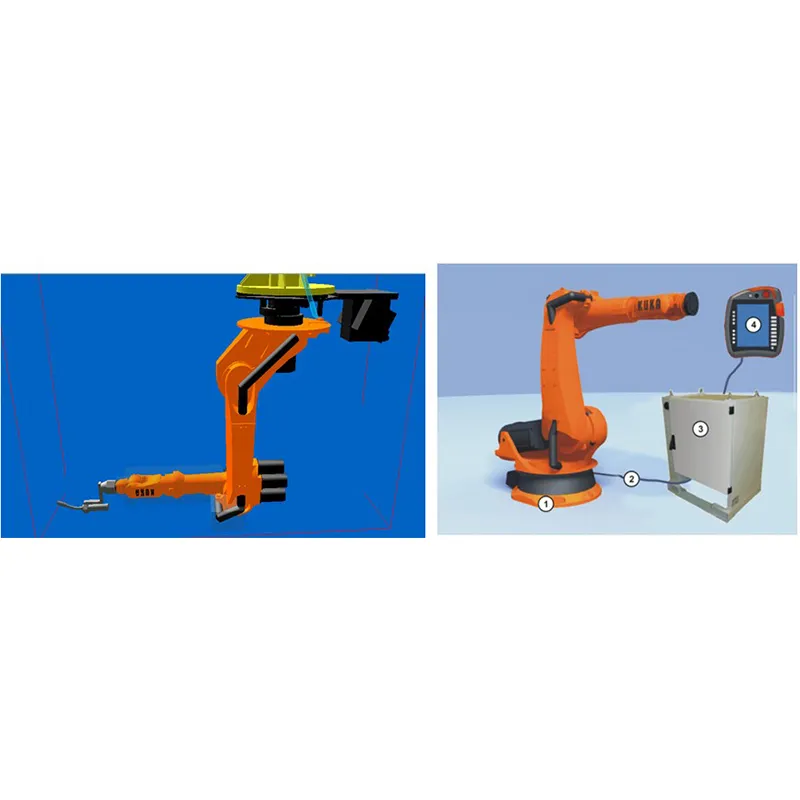

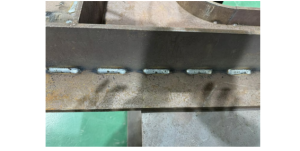

SmartTCP:
Технические параметры:
| Свойство | Значение | Статус |
| Тип оборудования | Рельсовая роботизированная сварочная станция | ✅ Точно |
| Модель | SWL-CNC-15000 | ✅ |
| Итога количество осей ЧПУ линии | 7 | ✅ |
| Количество осей ЧПУ робота | 6 | |
| Перемещение по оси X (мм) | 15000 | ✅ |
| Радиус действия робота (мм) | 2010 | ✅ |
| Номинальная нагрузка на робота (кг) | 10 | ✅ |
| Повторяемость позиционирования (мм) | ±0.5 (по направляющей) | ✅ |
| Точность позиционирования (мм) | ±0.08 (робот) | ✅ |
| Максимальная скорость (мм/с) | 666 (40 м/мин) | ✅ |
| Общая мощность (кВт) | 8.5 | ✅ |
| Электропитание | 380 В, 50 Гц, 3 фазы | ✅ |
| Габариты оборудования (Д×Ш×В), мм | 15000×3000×3800 | ⚠️ Оценочно |
| Масса станции (кг) | ~1200 | ⚠️ Оценочно |
| Условия эксплуатации | 0–45 °C, до 80% RH, без конденсата | ✅ |
| Степень защиты | IP54 | ✅ |
| Система управления | BOCHU FSWeld2800 | ✅ |

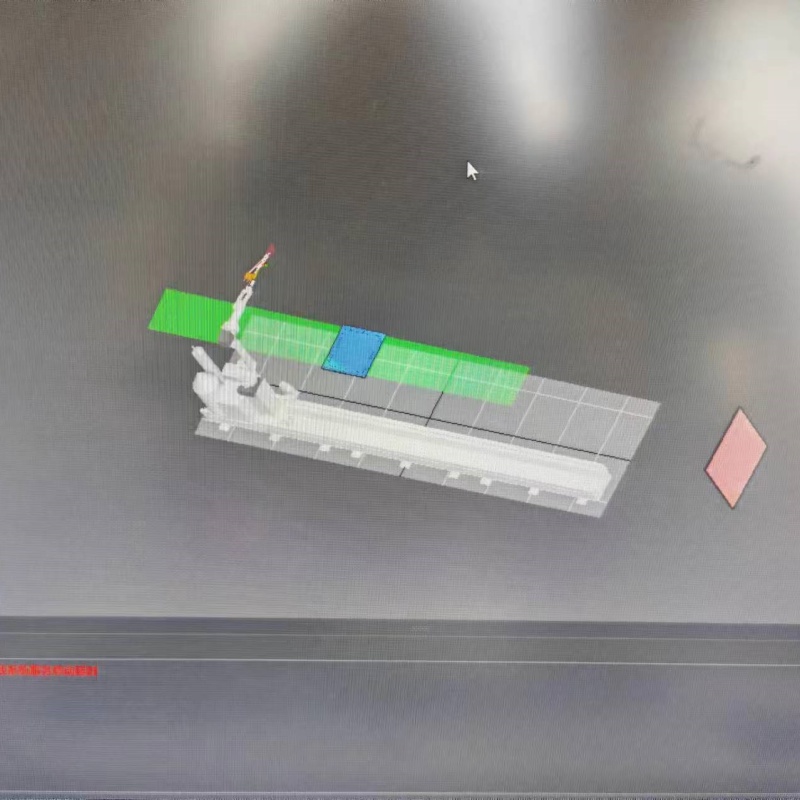

| Программное обеспечение | 3D модель, Offline/Online управление | ✅ |
| Комплектация | Робот, рельсы, сварочник, камера, охлаждение и др. | ✅ |
Технические параметры:
| Свойство | Значение | Статус |
| Тип оборудования | Рельсовая роботизированная сварочная станция | ✅ Точно |
| Модель | SWL-CNC-15000 | ✅ |
| Итога количество осей ЧПУ линии | 7 | ✅ |
| Количество осей ЧПУ робота | 6 | |
| Перемещение по оси X (мм) | 15000 | ✅ |
| Радиус действия робота (мм) | 2010 | ✅ |
| Номинальная нагрузка на робота (кг) | 10 | ✅ |
| Повторяемость позиционирования (мм) | ±0.5 (по направляющей) | ✅ |
| Точность позиционирования (мм) | ±0.08 (робот) | ✅ |
| Максимальная скорость (мм/с) | 666 (40 м/мин) | ✅ |
| Общая мощность (кВт) | 8.5 | ✅ |
| Электропитание | 380 В, 50 Гц, 3 фазы | ✅ |
| Габариты оборудования (Д×Ш×В), мм | 15000×3000×3800 | ⚠️ Оценочно |
| Масса станции (кг) | ~1200 | ⚠️ Оценочно |
| Условия эксплуатации | 0–45 °C, до 80% RH, без конденсата | ✅ |
| Степень защиты | IP54 | ✅ |
| Система управления | BOCHU FSWeld2800 | ✅ |
| Программное обеспечение | 3D модель, Offline/Online управление | ✅ |
| Комплектация | Робот, рельсы, сварочник, камера, охлаждение и др. | ✅ |

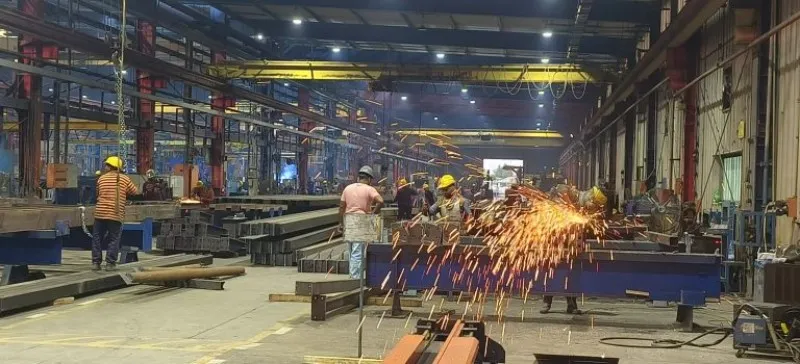

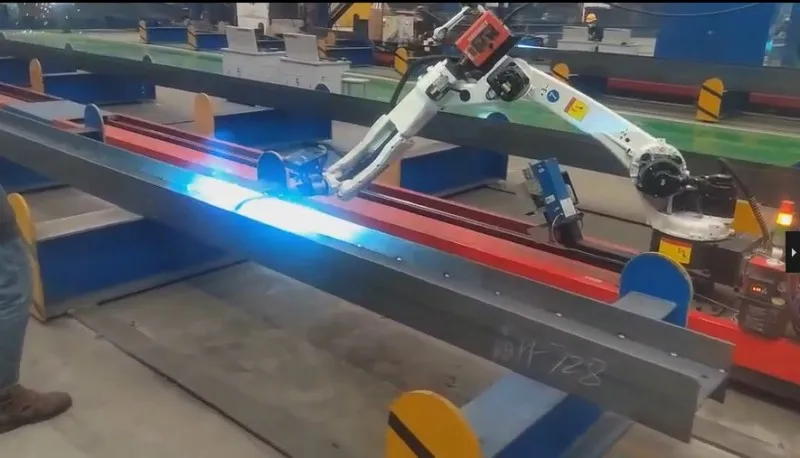

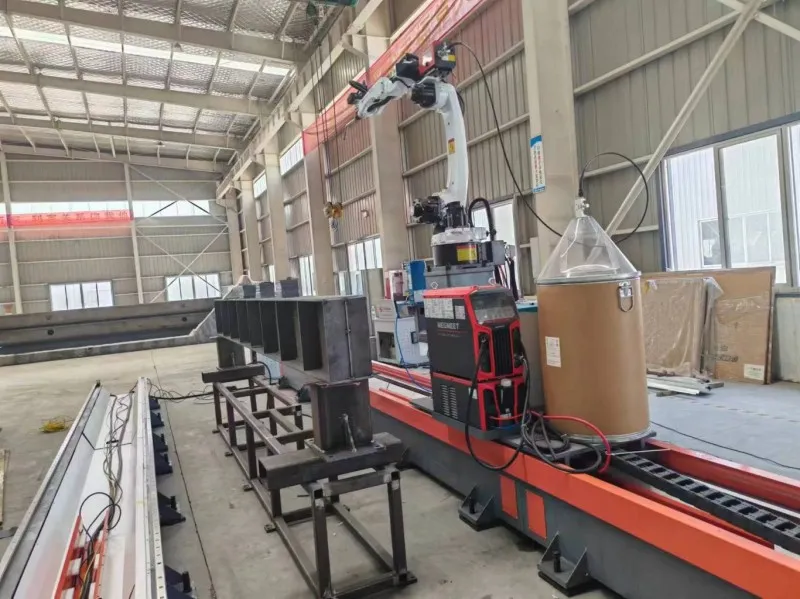

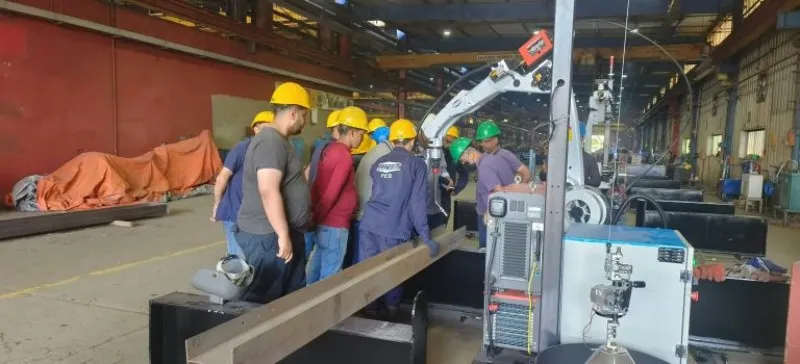

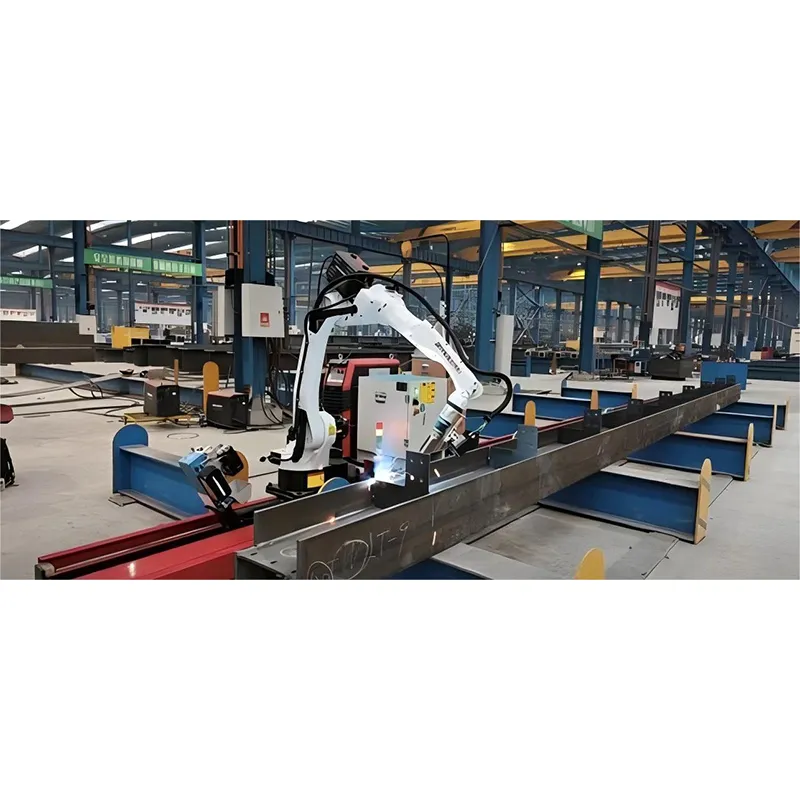

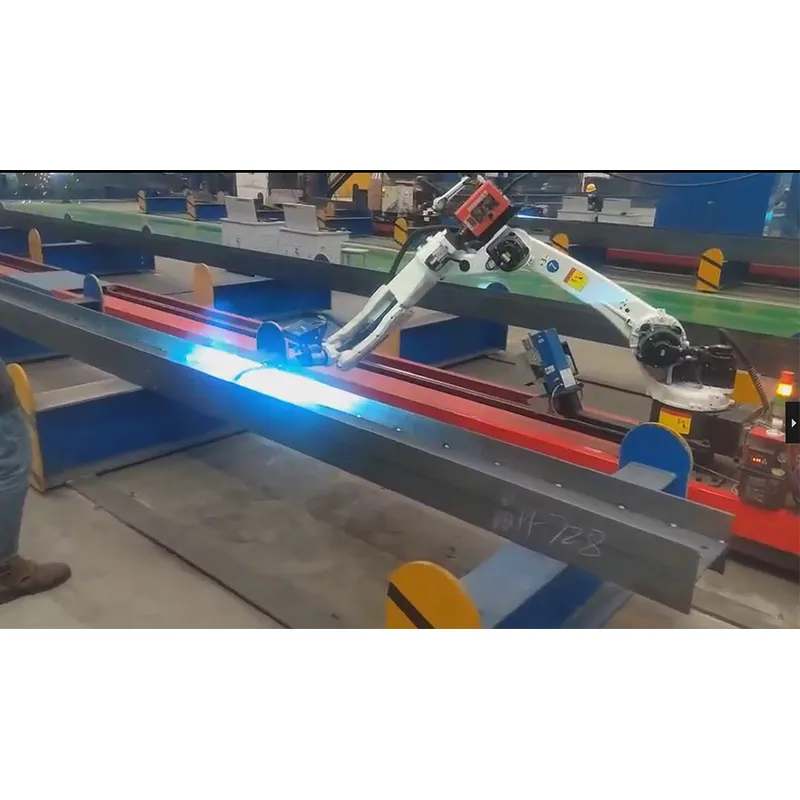

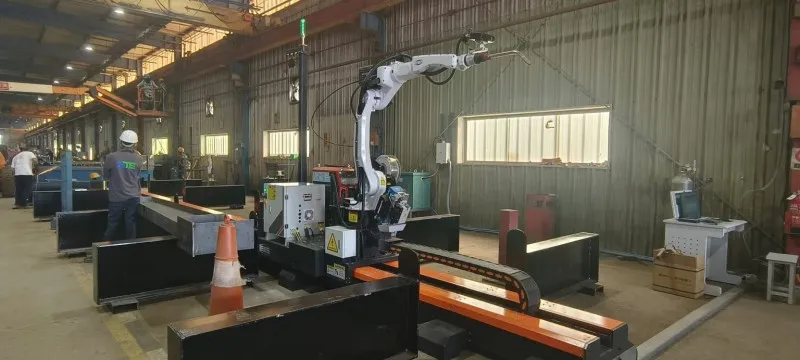

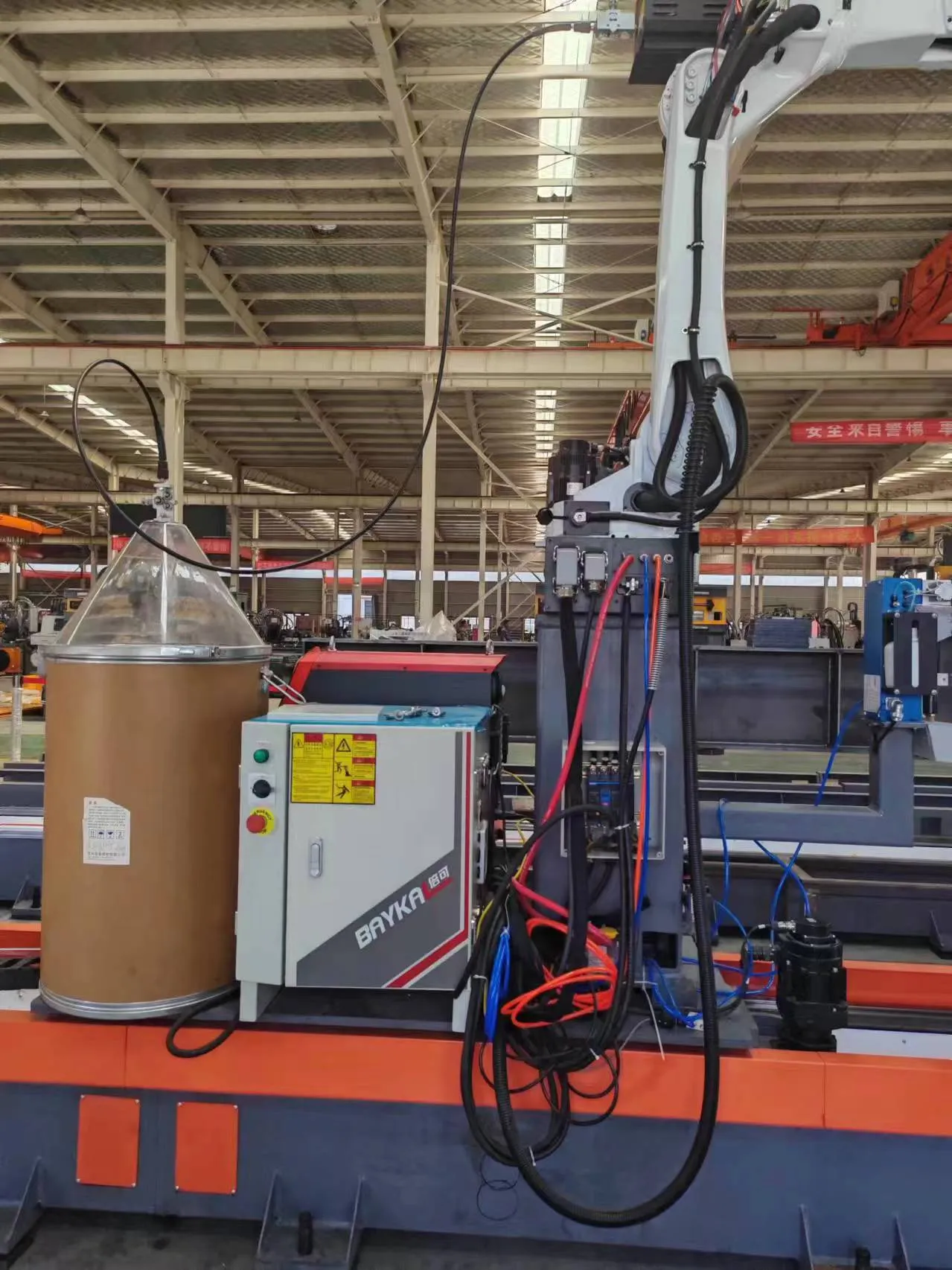

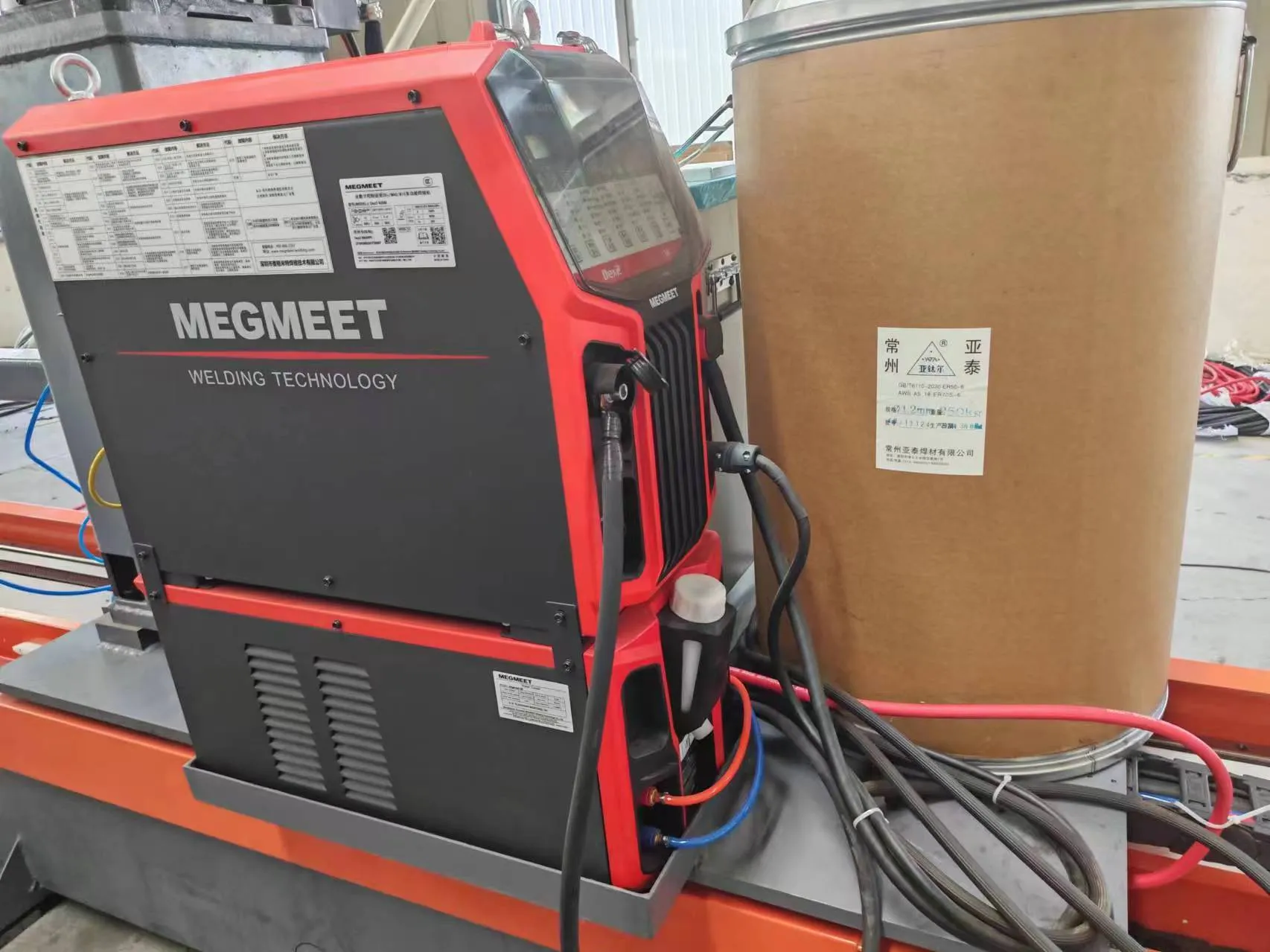

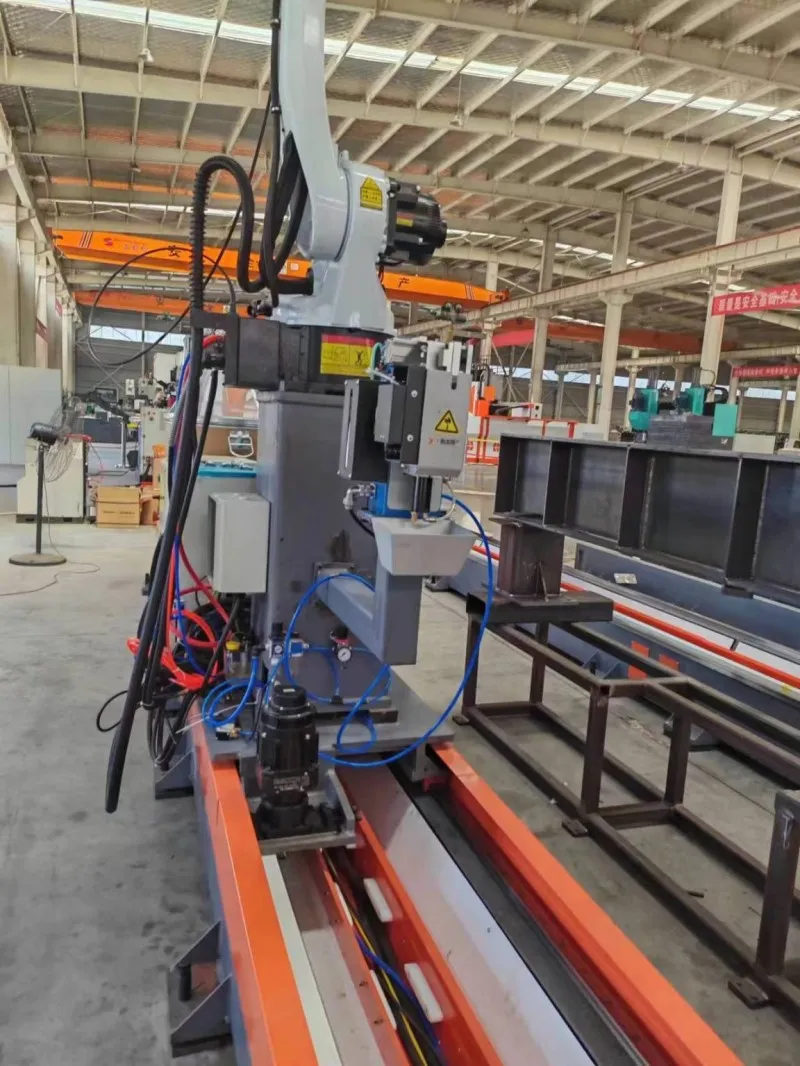

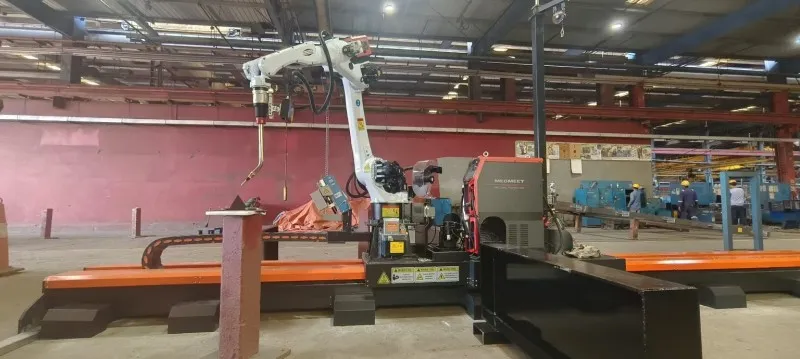

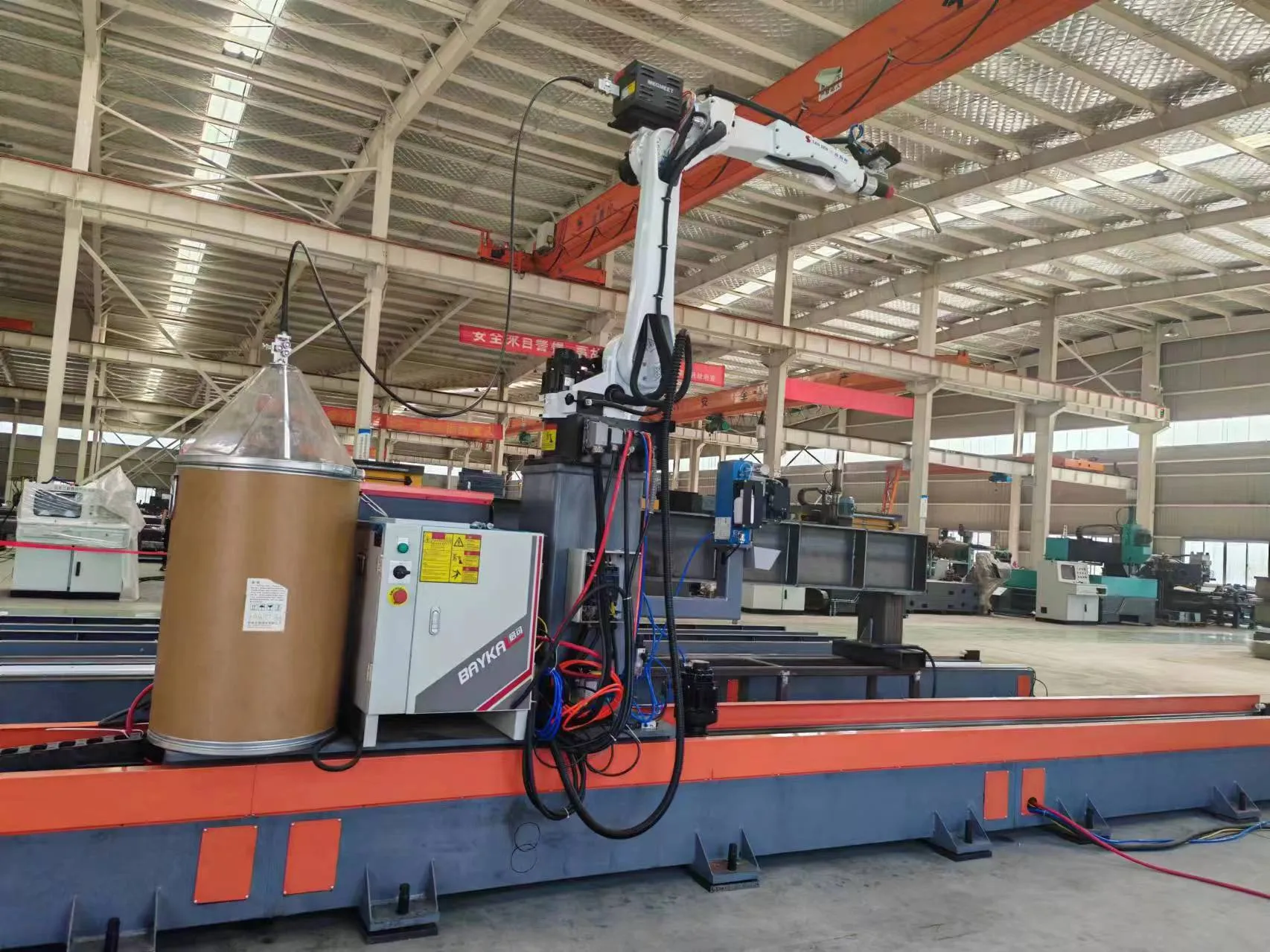

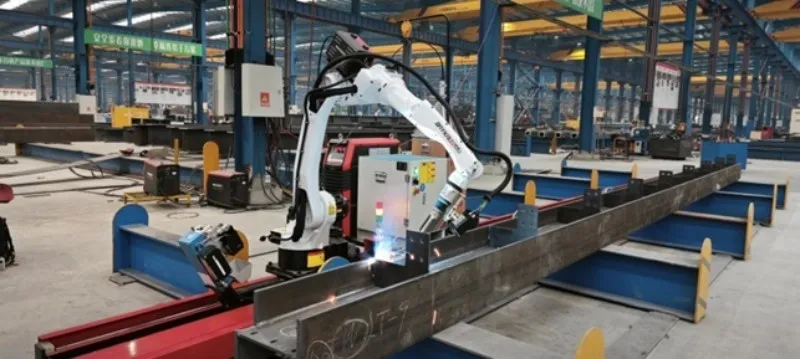

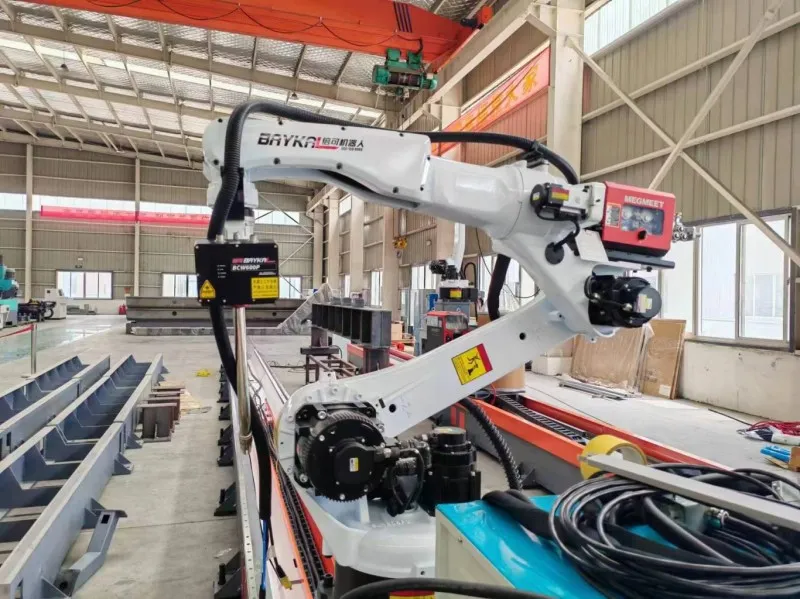

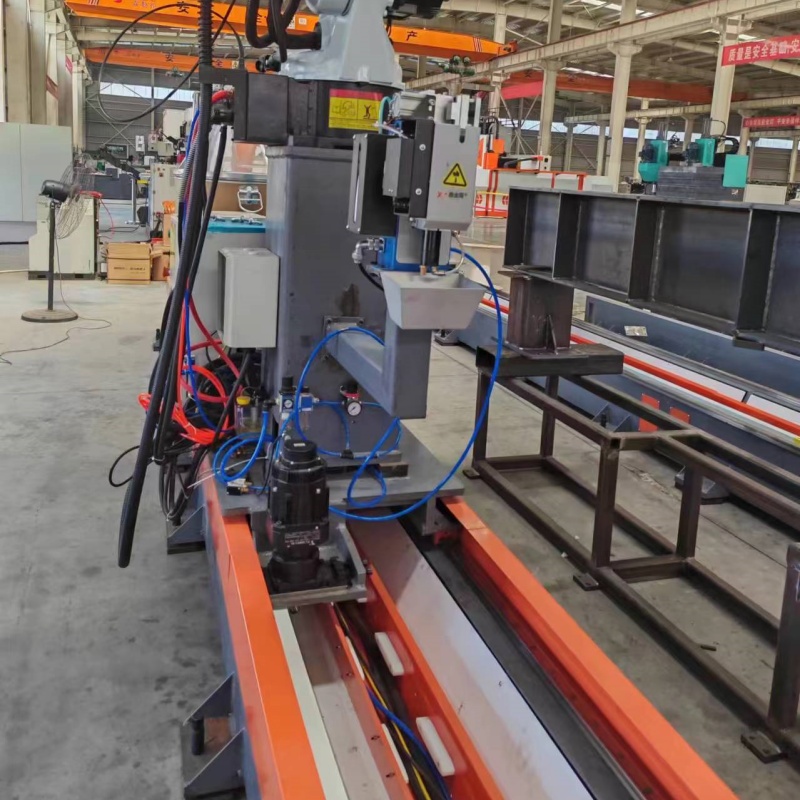

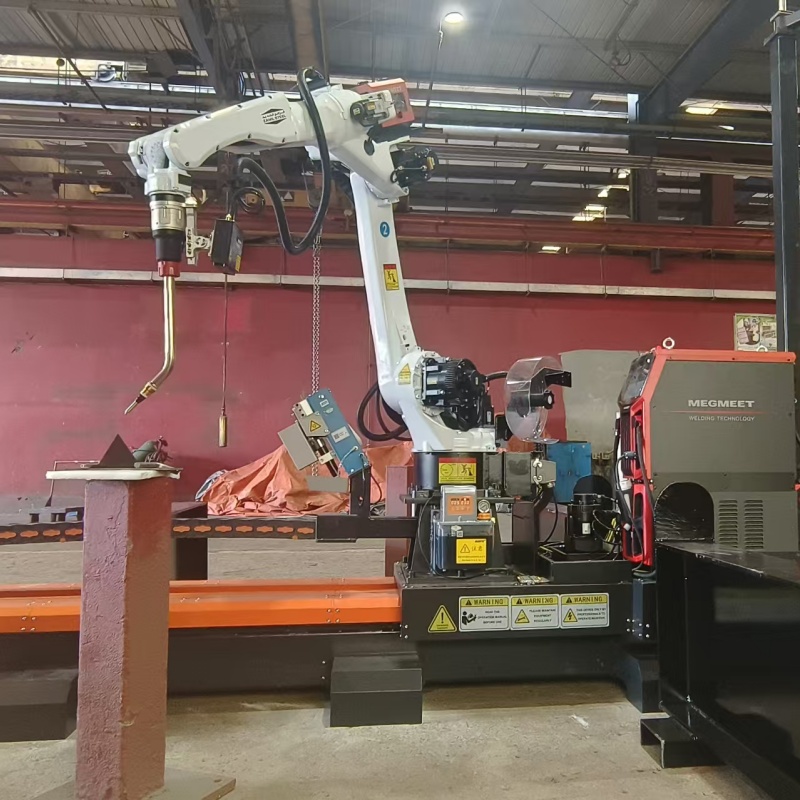

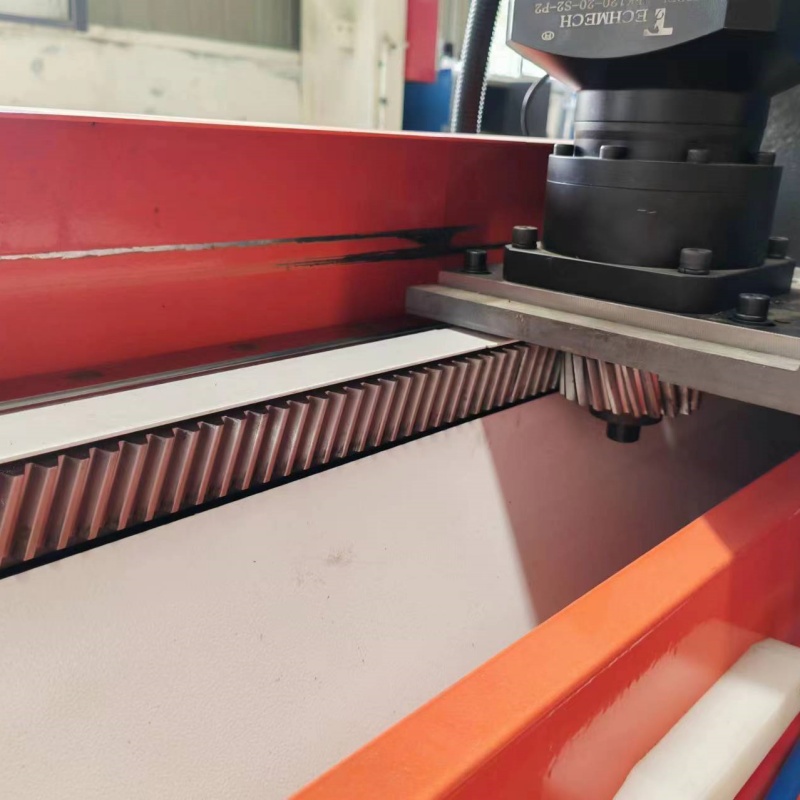

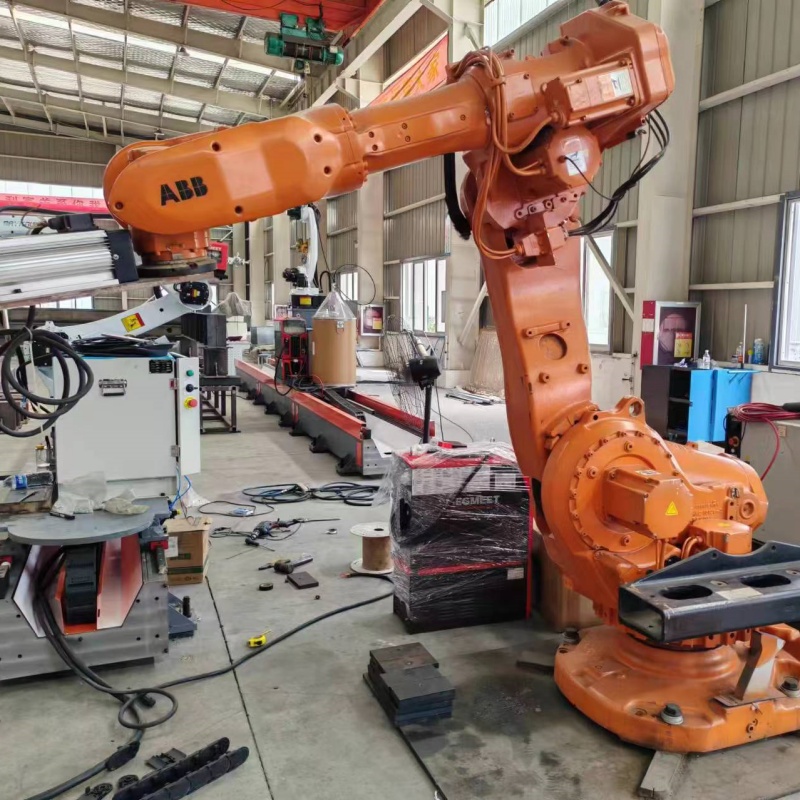

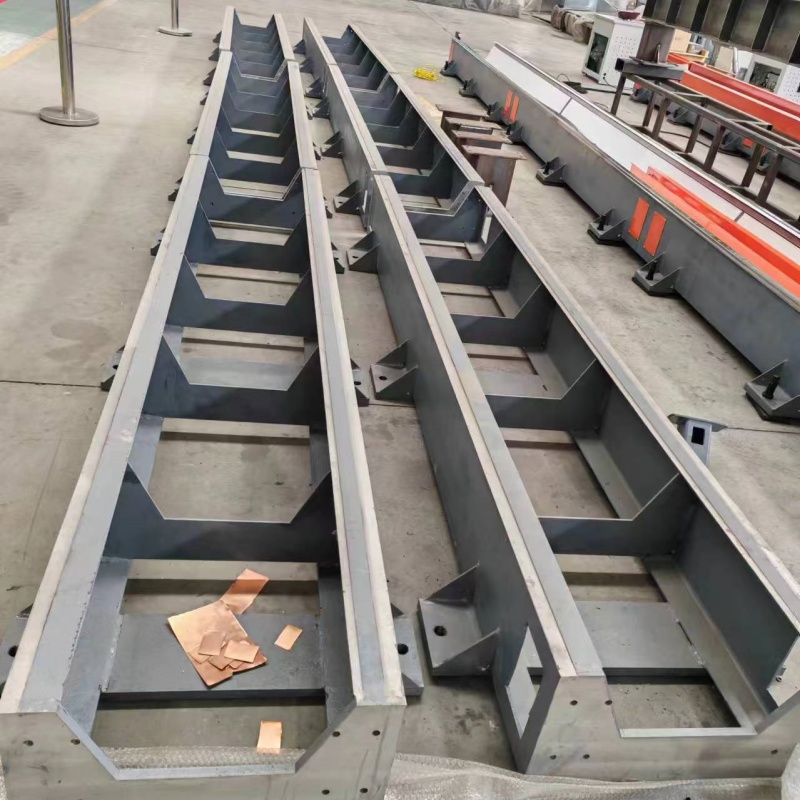

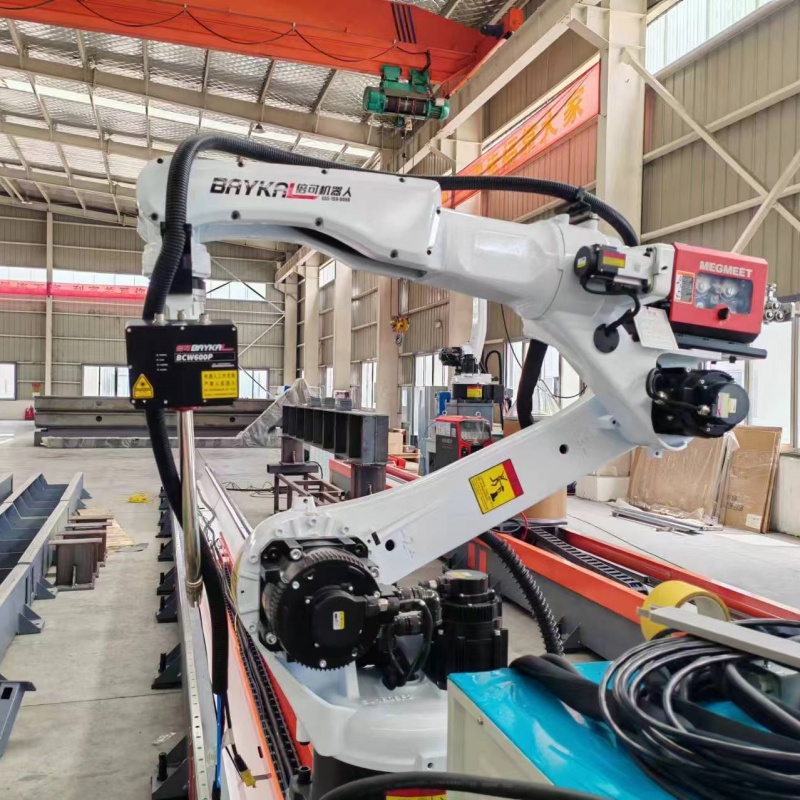

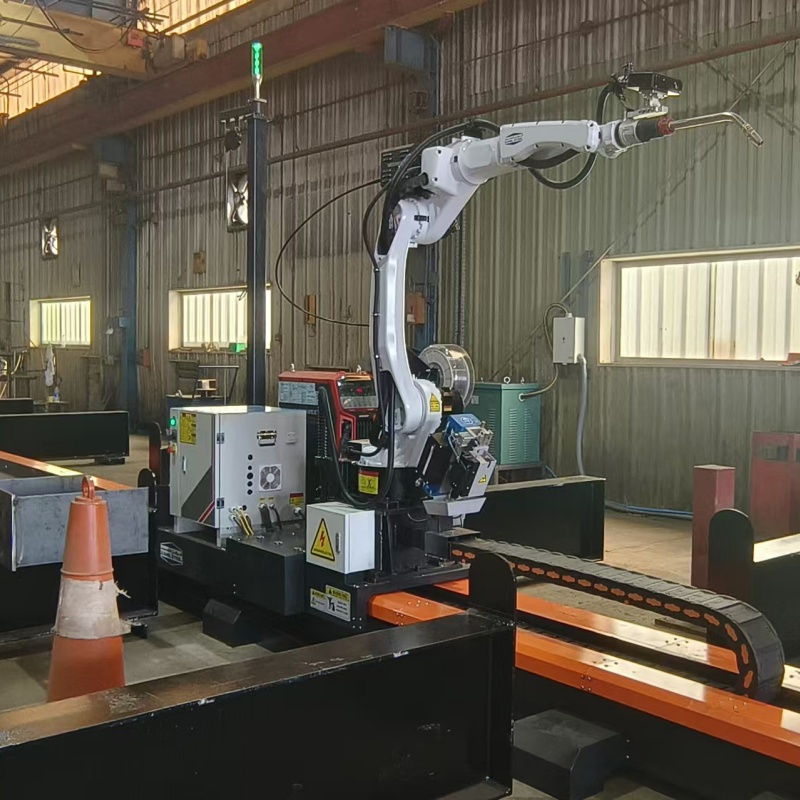

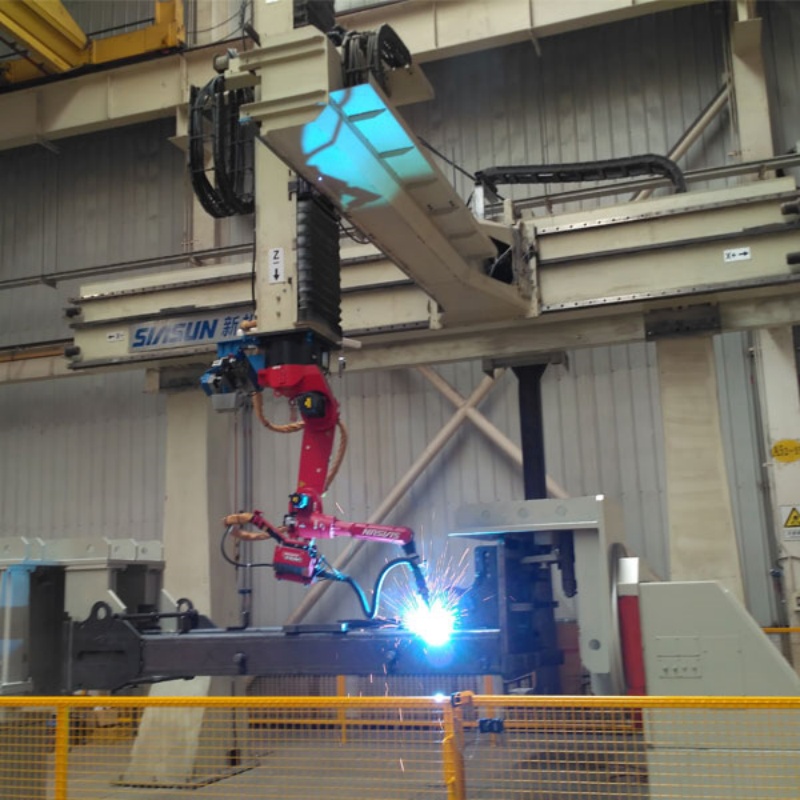

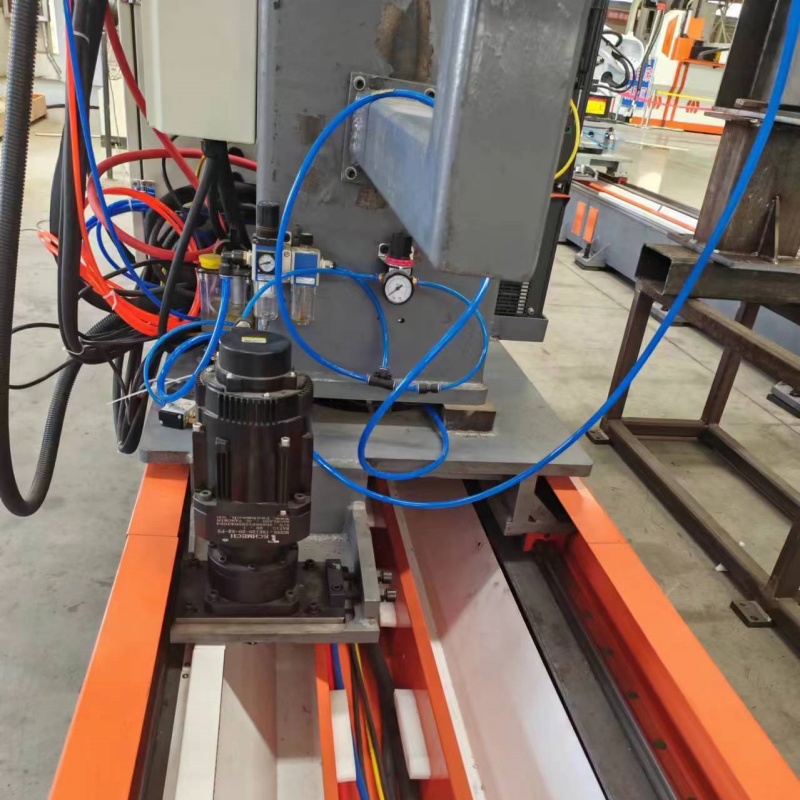

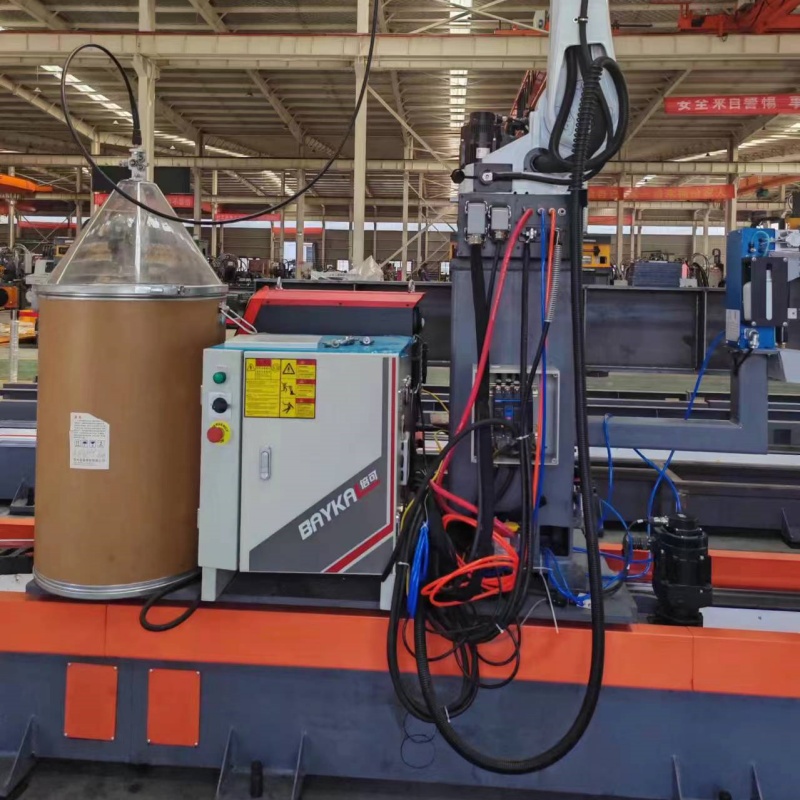

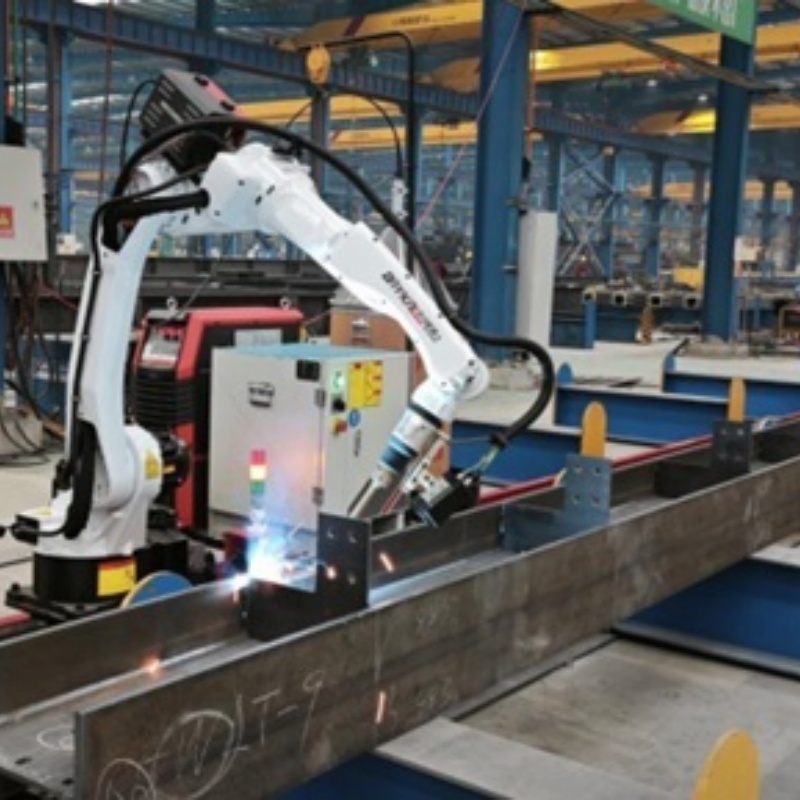

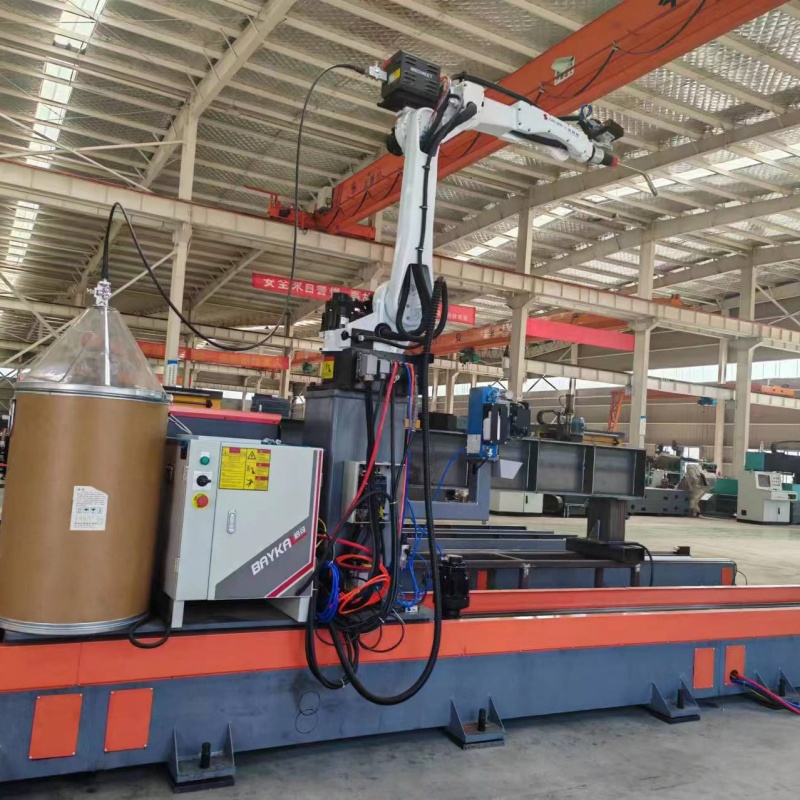

Фотографии станка на заводе производителя и клиента:
