Трёхкоординарный Сверлильный станок с ЧПУ для двутавравой балки , THD1206A/3
2024-12-09
Автор: Светлана Сюй
Мобильный телефон: +86–1380 641 3610, Email: 624564568@qq.com
Применение:

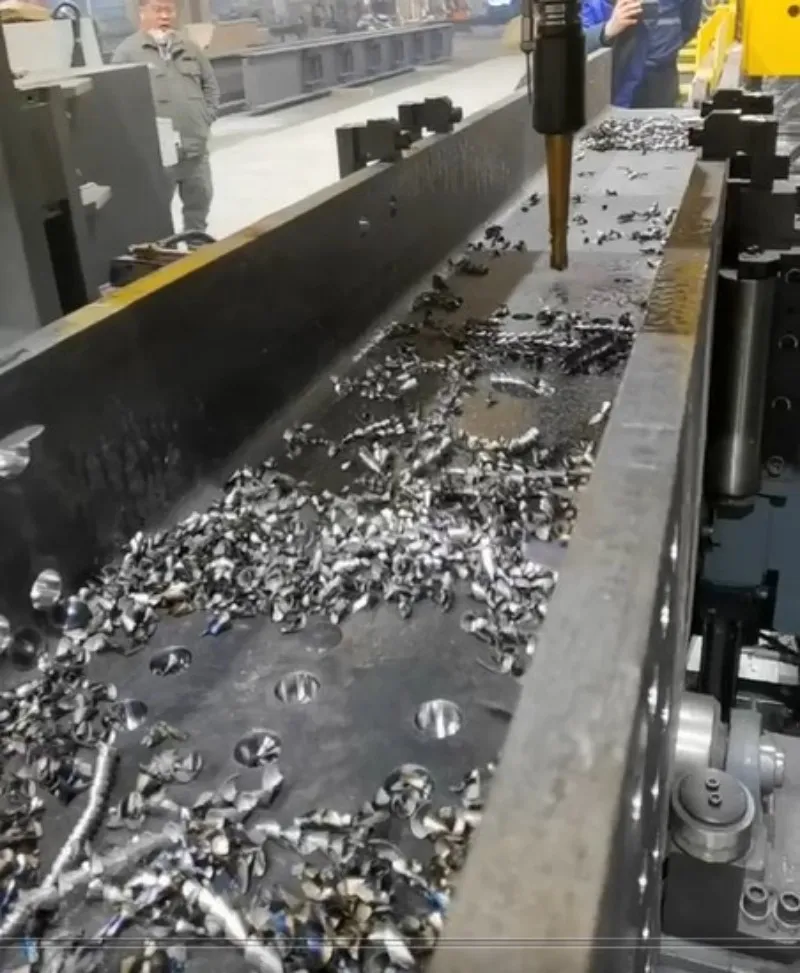

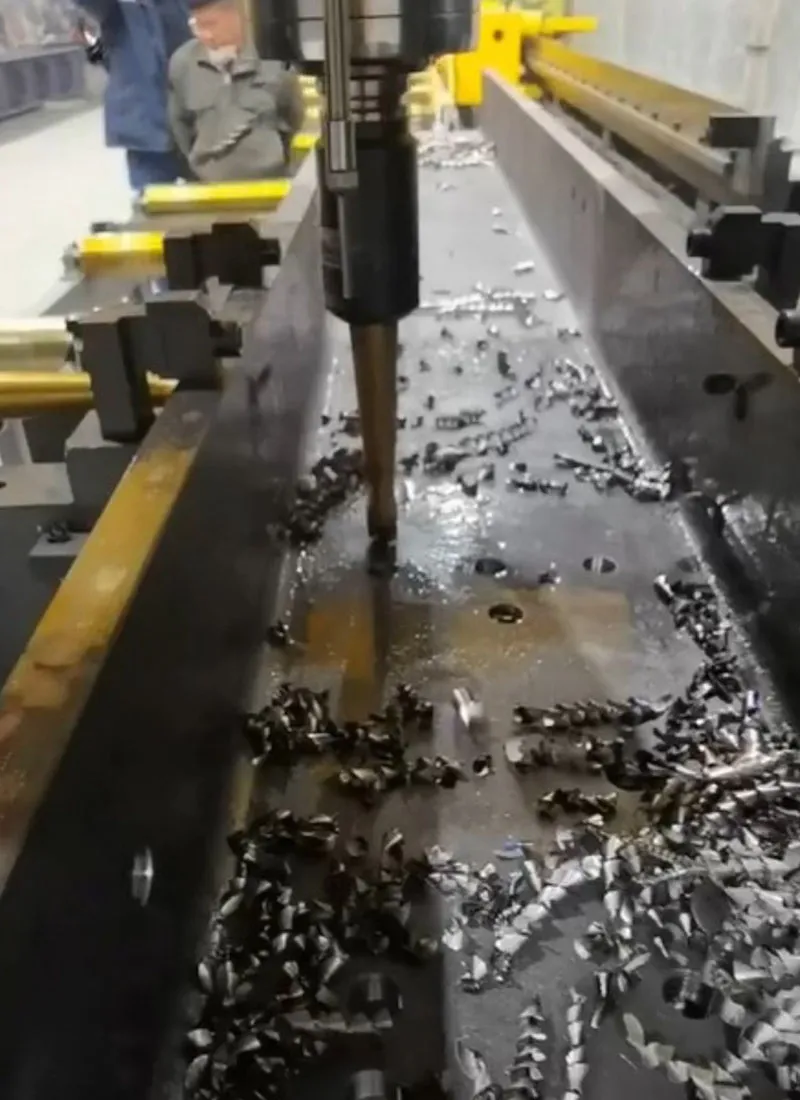

Трёхкоординарный Сверлильный станок с ЧПУ для двутавравой балки используется для сверления Двутавравых балки, Швеллера, Квадратной стали, и Уголка в трёх сторонах при изготовлении стальных конструкции в области архитектуры и мостостроения.
Технические параметры:
| Модель | THD1206A/3 | |
| Размеры обрабатываемого двутавра(мм) | Высота стенки | 150～1250 |
| Ширина фланца | 100～600 | |
| Мак.длина | 12000 | |
| Толщина стенки и крыла (мм) | ≤60 | |
| Сверлильная сильная головка
|
Количество шпинделя (сверлильной головки) | 3
(Верхняя, фиксированная и подвижная сторона по 1шту., в итоге 3 шту). |
| Конус шпинделя | BT40 | |
| Мощность шпинделя(кВт) | 3×15 | |
| Частота вращения шпинделя (об/мин) | 30-3000 | |
| Спасобность обработки (мм) | Мак.диаметр отверстия | Φ40 |
| Мак.диаметр фрезера | Φ60 | |
Составляющие компоненты:
Трёхкоординарный Сверлильный станок с ЧПУ в основном состоит из станины, стола скольжения с ЧПУ (3), коробки сверлильного шпинделя (3), зажимного устройства, устройства обнаружения, системы охлаждения, коробки с металлическими стружками и т. Д.
Особенности и функция:
1.Станина изготовлена из квадратных стальных трубы с помощью сварки. Конструкция станины усилена там, где усилие велико, и после сварки проводится обработка искусственным старением, что обеспечивает стабильность станины и точность обработки всего станка.
2.Прецизионный шпиндель с высокой точностью поворота и хорошей жесткостью оснащен конусом BT40, который имеет такие функция, как легко сменять инструмент, спиральное сверло и твердосплавное сверло может использоваться.

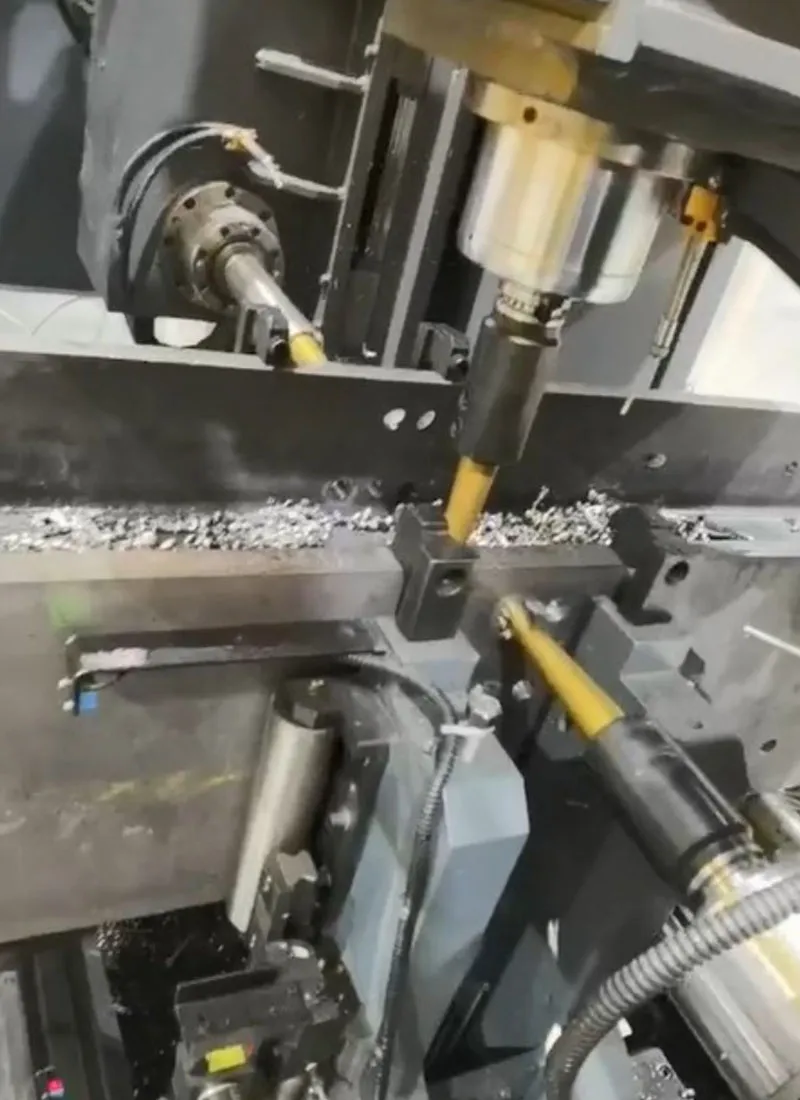

3.Существует 3 слайда с ЧПУ, которые представляют собой слайды на фиксированной стороне, слайды на подвижной стороне и средние слайды. Эти три слайда имеют сходную структуру и состоят из подвижной пластины, слайдов и систем сервопривода.
4.На трех слайде имеется 6 осей с ЧПУ, в том числе 3 оси с ЧПУ подачи и 3 оси ЧПУ позиционирования. Гарантируется точность позиционирования.
5.Пять гидравлических цилиндров реализовает зажим заготовки на горизонтальном и вертикальном направлении. Горизонтальный зажим существуется с помощью из фиксированной стороны и фиксатора с подвижной стороной.
6.Станок оборудован устройством определения ширины и высоты заготовки, которое может эффективно компенсировать деформацию заготовки и обеспечить точность обработки: оба эти устройства обнаружения используют энкодер с тросовой проволокой, который удобно установлен и надеженная работа.

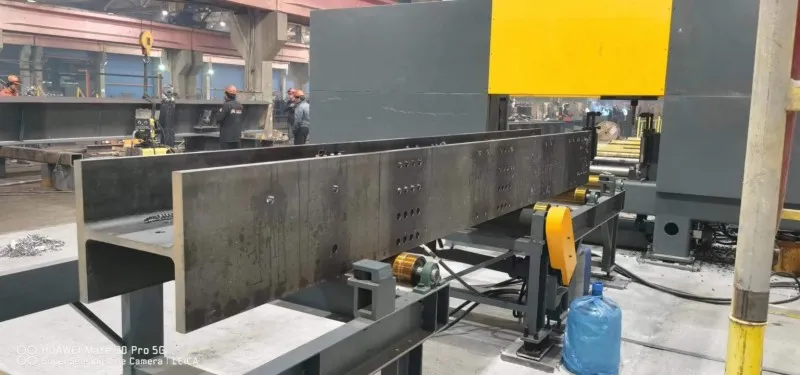

7.Станок использует тележку для подачи. Тележка приводится в движение серводвигателем через редуктор и зубчатой рейкой. Устройство лазерного выравнивания установлено на станине, заготовка может быть обнаружена при подаче заготовки, а затем может выполнена обратная связь для точного позиционирования заготовки.
