Газовый-плазменный многоголовный режущий станок с ЧПУ

2025-02-07

МАШИНА ТЕРМИЧЕСКОЙ И ПЛАЗМЕННОЙ РЕЗКИ ЛИСТА

Автор: Светлана Сюй

Моб. телефон: +86–1380 641 3610, Email: svetlanaxu@mail.ru

Применение:

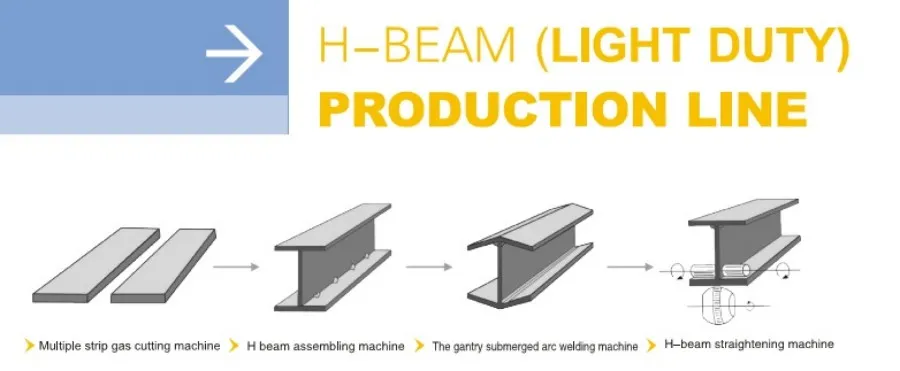

Данное оборудование является прецизионным автоматизированным комплексом раскроя листового металла с любой формой для промышленного использования в области производства металлоконструкций, машиностроении, где оборудованию необходимо выдерживать высокие производственные нагрузки и работать в круглосуточном режиме.

Эта модель учитывает все пожелания потребителей, эксплуатирующих подобные машины.

Структуры и особенности:

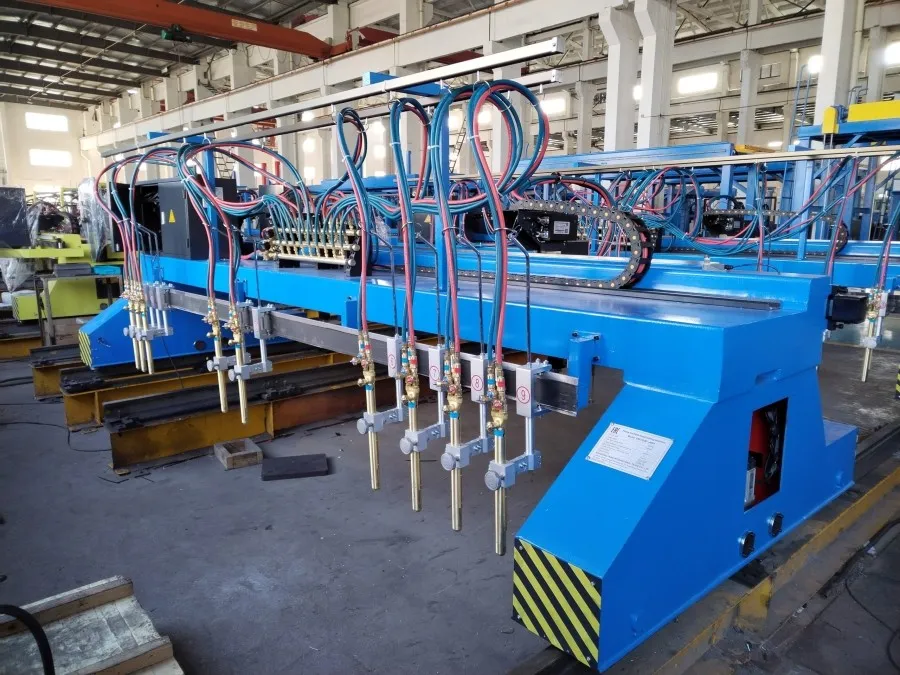

1.Этот станок состоит из портальной рамы, основной и вспомогательной продольной направляющей.

2. Как приводной конец, так и балка имеют сварную конструкцию из коробчатой балки, напряжение было ослаблено.

3. Передача основной продольной балки осуществляется с использованием японской системы сервопривода переменного тока и редуктора передачи через зубчатую рейку.

4. Продольная направляющая закреплена нажимной задней панелью и соединительной втулкой, все из которых изготовлены из высокопрочных орбит, все контактные поверхности орбиты тщательно обработаны, а на внешней стороне направляющей установлена точная шлифовальная рама.

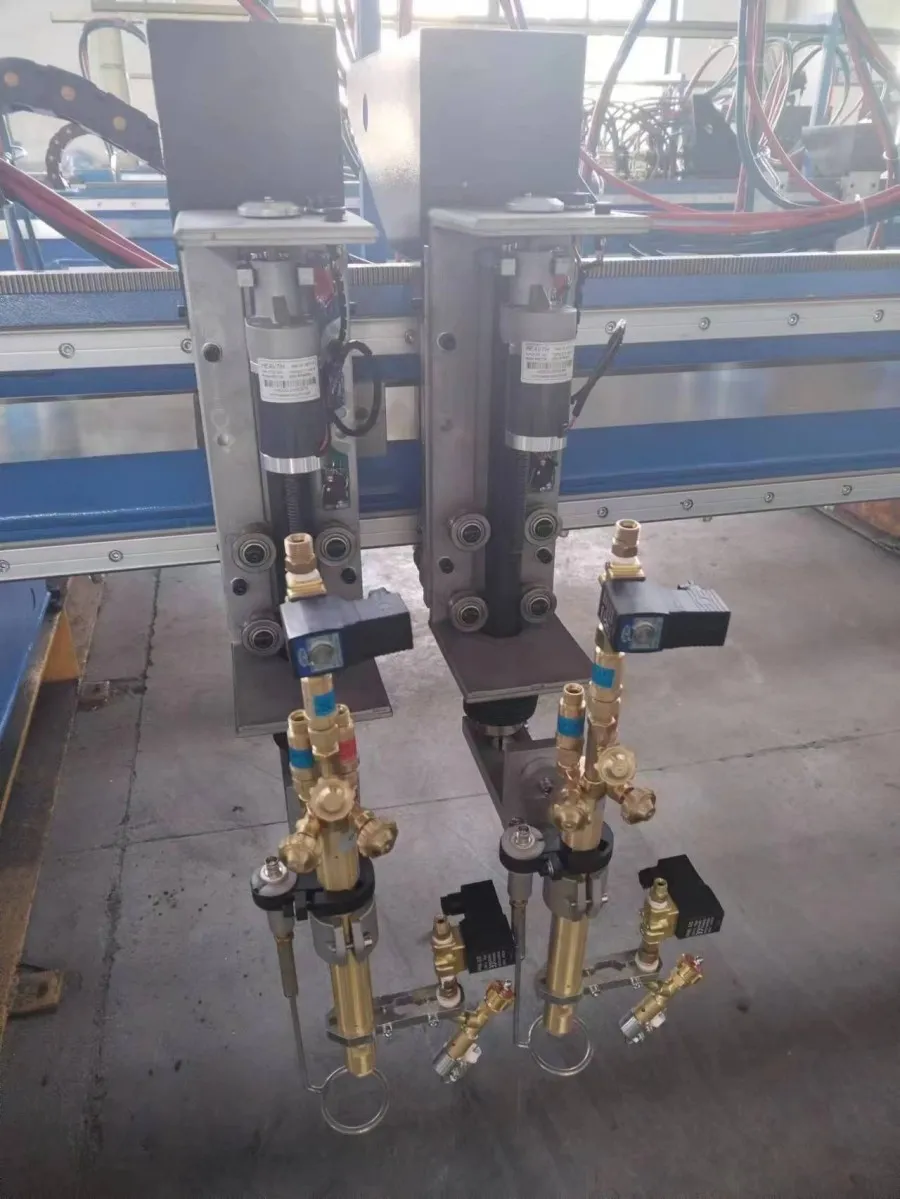

5. Резак автоматического зажигания также управляется японским редуктором SHIMPO с сервомотором переменного тока, который затем передается зубчатой рейкой.

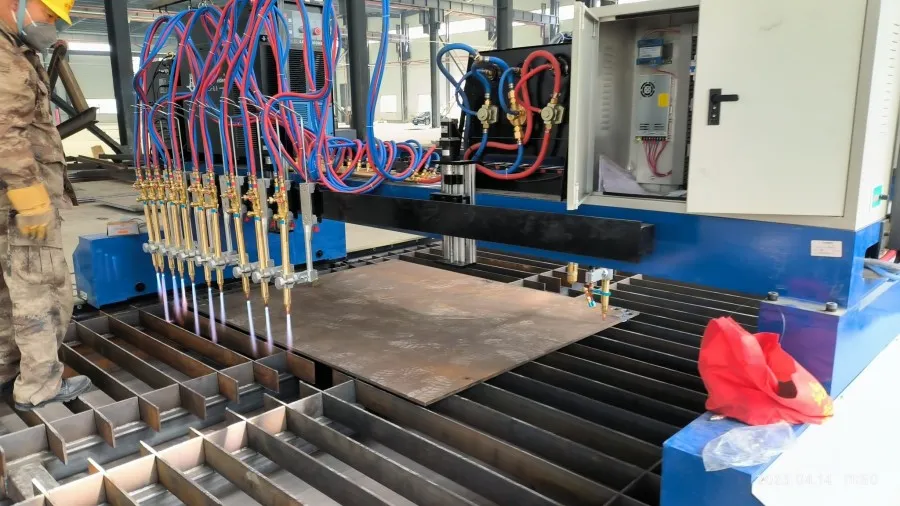

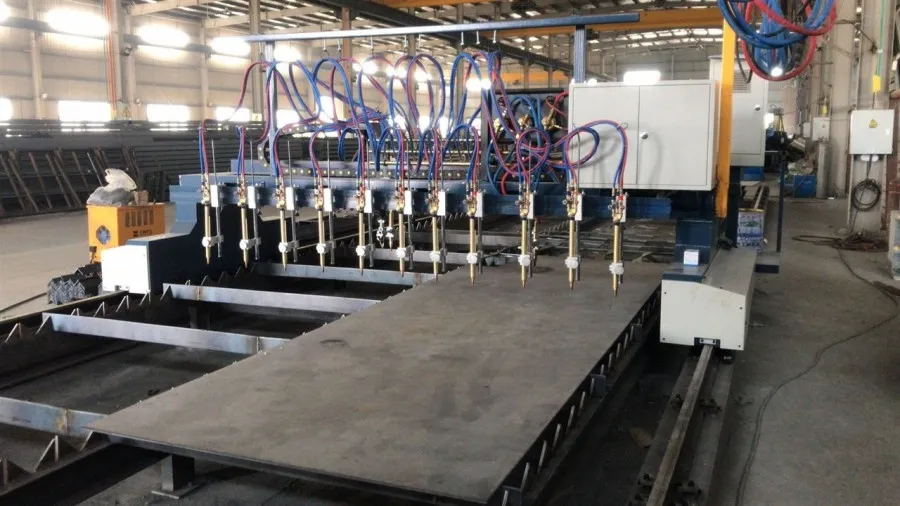

6.9шт. газовые вертикальные резаки используются для разрезания листов на полосы и их закрепления.

7. Один газовый и один плазменный резак могут быть разрезаны в любой форме под программируемым контролем CNC.

8.Обладает оптимальной конструкцией с высокой точностью позиционирования, точность регулирования составляет + 1.0 мм.

9. Газ подается либо из газопровода либо из баллонов, собранных на рампе (комплектуется рампами по 5 баллонов). По порталу газовые шланги расположены на подвесах.

10. Электрическая часть управления станком с ЧПУ состоит из ЧПУ, электрических и сервоприводов; Система имеет модульную структуру; Система ЧПУ применяет SF2300 в Китае или FAGOR в Испании.

Technical parameters/ Технические параметры:

Model/Модель	CNC/GDZ—4000	CNC/GDZ—10000
Cross beam (mm)/Поперечная балка(мм)	4000	10000
Effective cutting width of burner (mm)/Эффективная ширина резания горелкой(мм)	3200	9200
Rail length (mm)/Длина рельсов(мм)	15000
Effective cutting length (mm)/Эффективная длина реза(мм)	12500
Torch lift stroke(mm)/ Подъём резаки(мм)	170
Cutting speed (mm/min)/Скорость резания(мм/ мин)	100-1000
Return speed (mm/min)/Скорость возврата(мм / мин)	4000
Horizontal cutting torch (CNC control)/ Резаки для поперечного раскроя(ЧПУ-управляемые)	2pcs. One is movable, the other is fixed/ 2 шт. Один движется, один стоит
Automatic ignition/Автоматическое зажигание	2pcs
Adjustble height control/Регулирование по высоте	2pcs
Longitudinal cutting torch/Резаки продольной резки	9pcs
Metal plate thickness (mm)/Толщина металлической пластины(мм)	6-100 One torch:120mm/Одним резаком: 120 мм
Configuration of the machine/ Компоненты
Using gas/Используемый газ	Oxygen, acetylene, or propane/Кислород, ацетилен или пропан
Drive on two sides (forward/backward)/Привода в двух стороне(вперед/назад)	Digital vector AC servo motor/ Цифровые векторные серводвигатели переменного тока
CNC control system/ Система управления с ЧПУ	SF2400 in English and Russian language

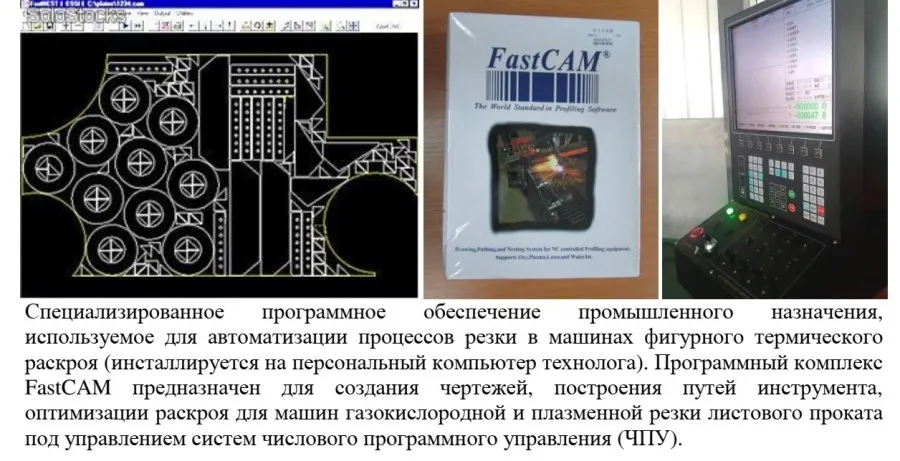

Software/ Программное обеспечение	FastCAM from Australia
