Интеллектуальный сварочная станция по роботам для сварки основания опоры с ЧПУ , TJH120/1, TJH120/2

2025-12-31

Интеллектуальный сварочная станция по роботам для сварки основания опоры с ЧПУ , TJH120/1, TJH120/2

Автор: Светлана Сюй

Моб. Но./What’sApp: +86–1380 641 3610, Email: svetlanaxu@mail.ru

TJH120/2

TJH120/1

Решения и преимущества продукции:

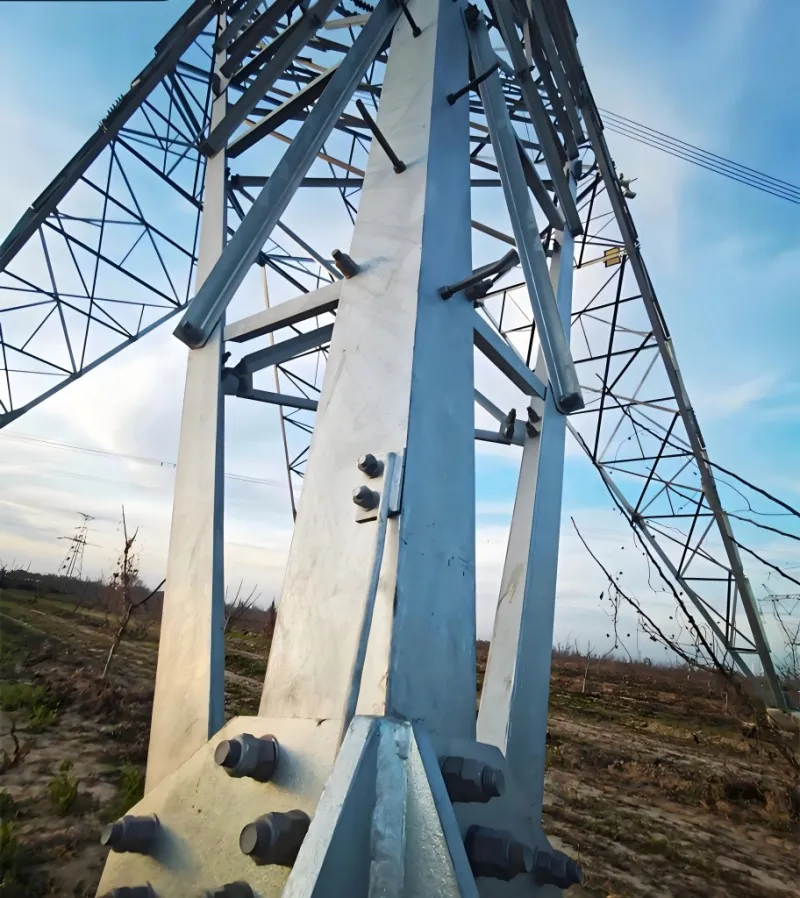

В процессе сварки основания опоры в электрических угловых башни, чтобы избежать работы рабочих во вредных условиях, стабилизировать и улучшить качество сварки, наша компания разработала интеллектуальные сварочные машины по робортам для основания опоры.

Благодаря полному сочетанию и применению технологии управления роботами, технологии 3D – зрения, технологии граничных вычислений и сварочных процессов, используя систему управления, совместно разработанную нашей компанией и программным обеспечением CypCut, настроить Сварочные машины по роботам с ЧПУ для основания опоры электропередачи, чтобы эффективно выполнить задачу сварки нескольких сортов деталей в небольших количествах!

Преимущества этой машины заключаются в следующем:

1.Системы управления без программирования, без обучения, вводить трехмерные модели и автоматически генерирует путь сварки

2.Многоуровневый многоканальный, упорядоченный сварочный робот

3.Стабильно улучшать качество сварки, и качество сварки может быть отражено в числовой форме;

4.Повышение производительности труда;

5.Уличшать трудоемкости работников, избежать рабочих работать во вредных условиях;

У данного устройства есть 8 осей с ЧПУ: 6 осей для робота + 2 оси для позиционера сварки

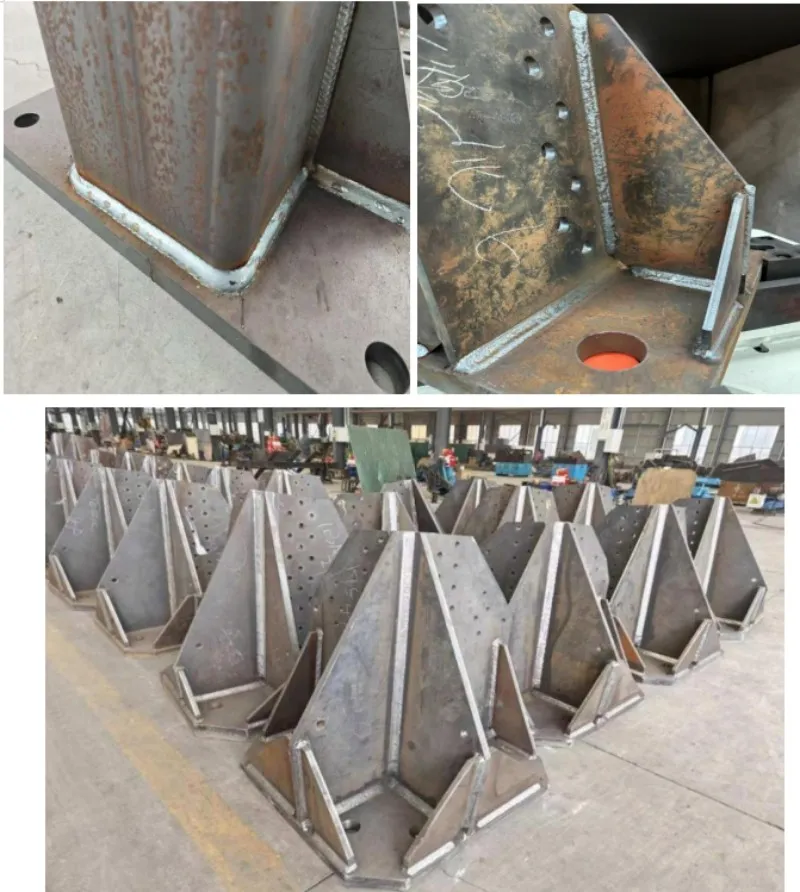

Требования к сварочным изделиям

1.Основаниеопоры башни сармированной пластиной без группы,

2.Основной материал сапог основанияопоры не является угловой сталей

3.Максимальный зазор для пары не должен превышать 4 мм.

Технические Параметры

Но.	Наименование	Параметры
1	Метод прогроммирования	Без программирования, без обучения, автоматического генерирования пути сварки через ввод трехмерной модели
2	Коррекция местоположения	±30 мм, с лазерным поиском, точным отслеживанием шва, отслеживание дугового давления
3	Загрузка позиционера	1.2T
4	Максимальный диапазон зажимов	1200mm
5	Точность повторного позиционирования позиционера	±0.1mm
6	Диапазон сварочного основания башни	200200200-120012001200
7	Ось с ЧПУ для робота	6
8	Ось с ЧПУ для позиционера	2
9	Спецификации провороки	Φ1.2mm、Φ1.4mm、Φ1.6mm；
10	Напряжение	Три фаза AC 380V±10% 50Hz±1

Основные характеристики продукции

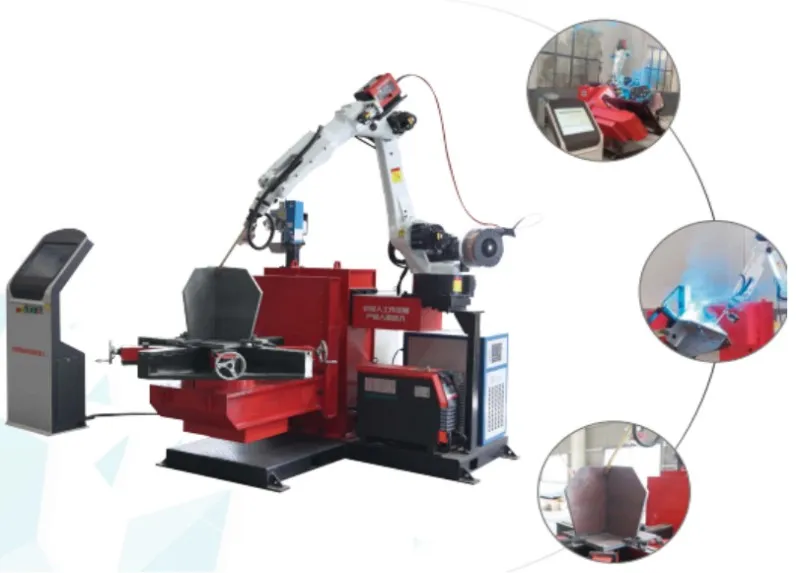

Сварочнаястанция по роботам применяет вертикальные установки, она состоит из прецизионного и тяжелого позиционера L – типа с 2 – осей и импульсного цифрового сварочного источника питания отечественные марки в первой линии Китая.

Высокая степень автоматизации, запуск одним нажатием клавиши, автоматическое завершение сварки всего угла башни.

2 Особенности программного обеспечения:

2.1 Уникальное программное обеспечение без программирования, независимо от размера угла башни, просто импортируя трехмерную модель , может автоматически завершить автоматическое планирование пути сварки в углу башни (в программном обеспечении есть пакет программы сварки), или может быть изменено в соответствии со стандартами сварки предприятия.

2.2 Программное обеспечение станка может соединаяться с ПО TwSolid (Ведущее профессиональное программное обеспечение в области проектирования воздушных линий электропередач в Китае) при импорта трехмерной модели, чтобы сварить небольшие арматурные пластины, а также конечное закрытие и угол охвата на основной пластины.

2.3 В системе компьютера можно вручную регулировать параметры сварки или изменять порядок пути сварки.

2.4 В то же время сварочные детали могут быть также преобразованы в программу следующего изделия, чтобы одновременно проводить сварки и преобразования программы и повышать эффективности рабочей станции.

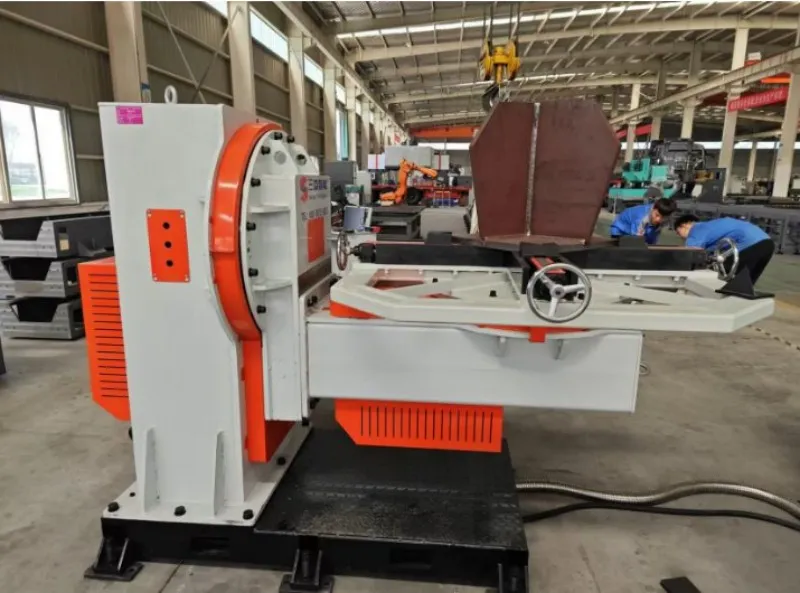

3.Позиционер

1.Позиционериспользует международный бренд высокотемпературный, высокопрочный оловянный провод диаметром 140м², безопасно и надежно.

2.Двуосный L – образный позиционерс ЧПУ в вертикальной и горизонтальной оси используют наклонные зубы с тяжелой нагрузкой, роликовые высокоточные гироскопические опоры, высокоточный редуктор с

3.большим крутяшим моментом которые специализируется в роботе RV, сервомоторе с большой инерцией, точном и стабильном позиционировании, длительном сроке службы.

4.Специальныйпрочный патрон с быстрым зажимом, чтобы обеспечить точность, Стабильность и безопасность уголка смещения.

Сварочныйробот

ОсевойСварочный Робот применяет роботизированные рычаги которые изготвленны из авиационного алюмии через высоковольтного типа полых конструкции, высокая прочность, высокая скорость работы, точность позиционирования стабильна.

Наименование	Сварочный робот	Диапазон действия	Основная ось	J1	±175˚	Максимальная скорость	Основная ось	J1	172.1˚/S
Тип	6-Степеная свобода вертикального сочленения			J2	-60˚ +175˚			J2	135.1˚/S
Главное применение	Сварка			J3	-85˚ +170˚			J3	259.3 ˚/S
Модель	BR-2010A		Ось руки	J4	±150˚		Ось руки	J4	294.1 ˚/S
Максимальная грузоподъемность	6KG			J5	-130˚ +105˚			J5	294.1 ˚/S
Точность повторения положения	±0.08			J6	±220 ˚			J6	426.7 ˚/S
Диапазон действий точки P	См. изображение слева.	Максимально достижимый диапазон			2116mm	Метод монтажа			На земле, подъем
Емкость питания	3KVA	Условия использования			0-45°C，20-80% RH Без росы
Вес тела	230KG	Класс защиты			Совместимость с IP65

Визуальная система

3 в 1 Визуальная система с лазерным сканированием, поиском местоположения и фотографированием применяется, плюс собственное отслеживание шва, коррекция отклонения при сборке своевременной коррекции, может быстро исправить путь сварки. Может автоматически распознавать наличие или отсутствие скоса кромки, размер скоса, автоматически согласовывать параметры сварки и положение сварки скоса.

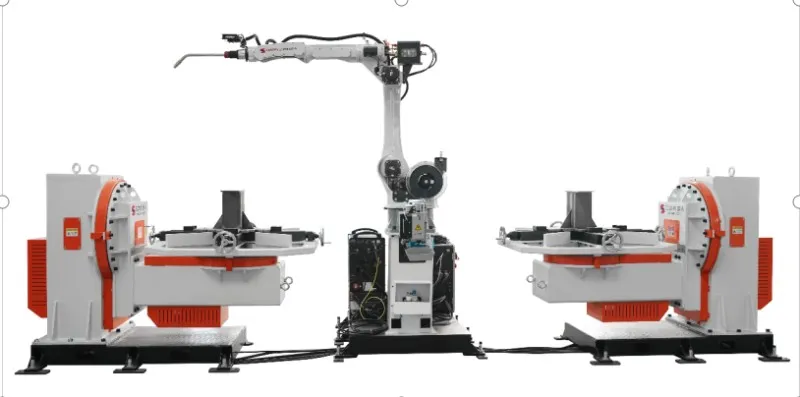

6.Двухпозиционная рабочая станция (один робот оснащен 2 комплектами позиционира)

Преимущества такой компоновки: высокое соотношение цены и качества, сварка и загрузка детали без задержек, значительно повышают эффективность.

Составляющие компоненты

No.	Наименование	Модель	Кол.	Производитель
1	L-образный прецизионный позиционер		1/2	Sans CNC
2	Источник питания для цифровой импульсной сварки	NBC-500RP Plus	1
3	Сварочный робот (включая систему управления KRC2)	BR-2010A Pro	1
4	Специальные пакеты Программного обеспечения		1	CypCut
5	Лазерная визуальная система		1	CypCut
6	Подключение системы в сборе		1	Sans CNC
7	Внешняя коробкауправления		1	Роботы оснащаются
8	Фиксированная опора		1	Sans CNC
9	Механическое позиционирование для сварки		1	Sans CNC
10	Водяное охлаждение сварочных машин		1	Сварочная машина оснащаются
11	Сварочный пистолет для предотвращения столкновений	TRM602WHD-45L	1
12	JY-2000S Очистить шарнирные брызги, резать проволоку, распылять кремниевое масло		1	Dechuang, China
