Линия для пробивки, маркировки и резки углового проката с ЧПУ. TBL2020A, 2020, 1614, 1412, 1010

2025-02-25

Автор: Светлана Сюй

Моб. телефон: +86–1380 641 3610, Email: svetlanaxu@mail.ru

Область применения

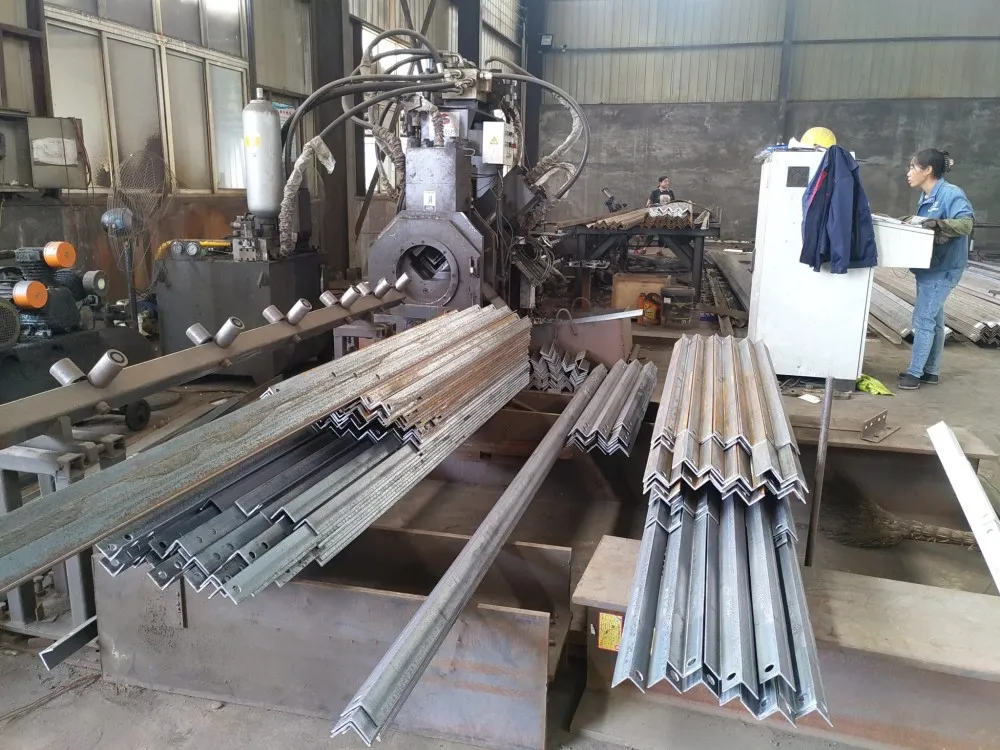

Производственная линия подходит для маркировки, пробивки и резки уголкового стального проката на предприятиях, производящих линии электропередач, коммуникационные вышки, стальные конструкции и водонапорные башни и т.д.

Составляющий узел линии:

1.Загрузочныйчасть включает поперечнный стол и поворотный механизм.

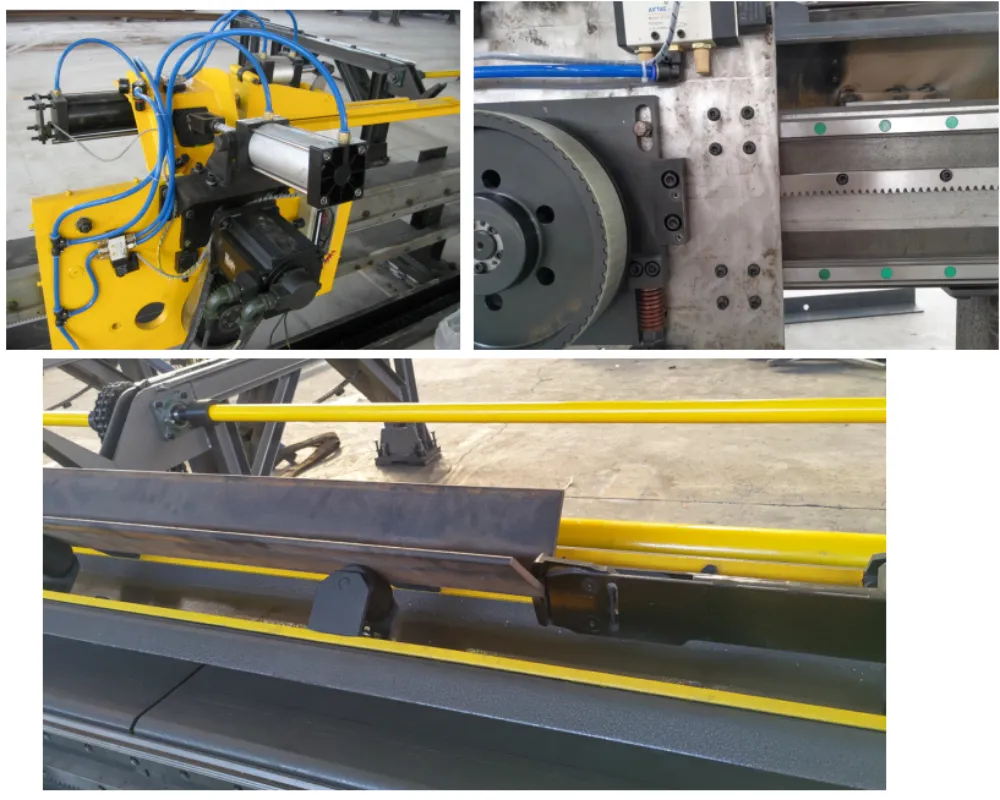

2.Подающийконвейер состоит из канала подачи и тележки с ЧПУ.

3.Главная часть оборудования:

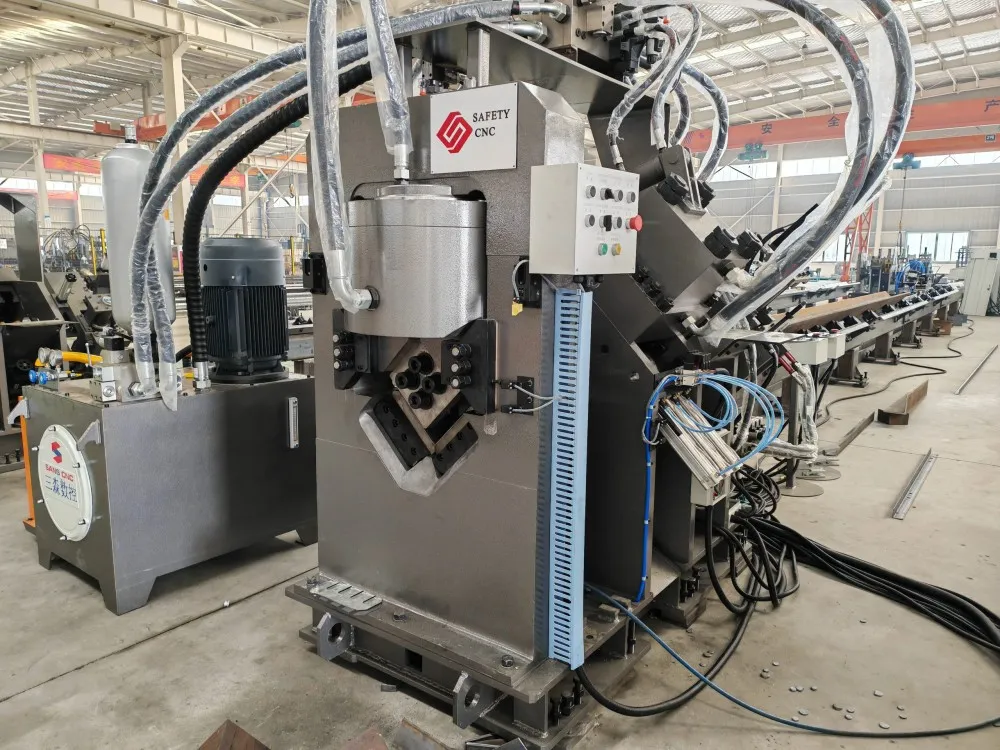

Главная часть станка состоит из устройства маркировки, блока пробивки и блока резания.

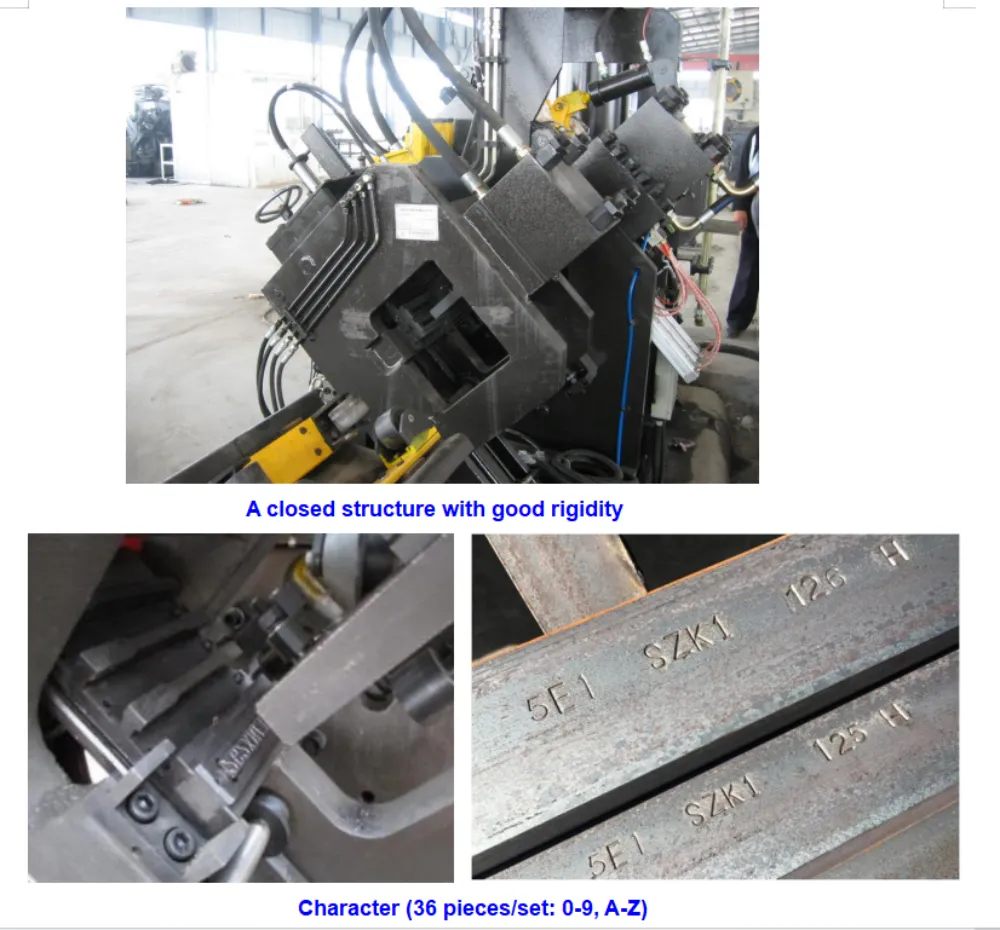

Устройство маркировки:

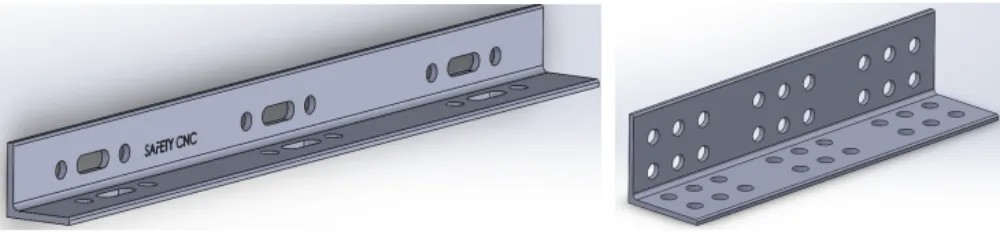

Блок пробивки:

Три пуансоны на каждом стороне, Больше цилиндра и мощность

На каждой стороне блока пробивки могут быть установлены три различных типа

пуансон, каждый из которых оснащен цилиндром.

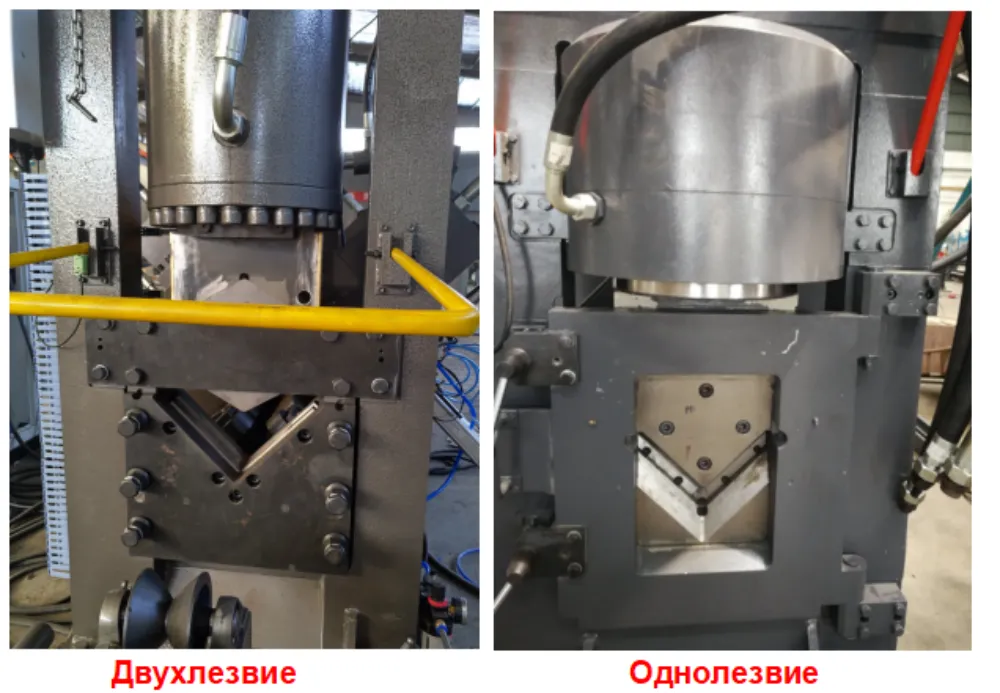

Блок резания:

Однолезвие или двухлезвие может применяется на станке.

Однолезвие приводится в движение мощным гидроцилиндром, чтобы не производить отходы, повышать коэффициент угловой стали, экономить расходы для пользователей .

Двухлезвие применяет экономический гидроцилиндр с двумя лезвием, чтобы обеспечить стабильность уголка при резания

4.Выходнойконвейер:

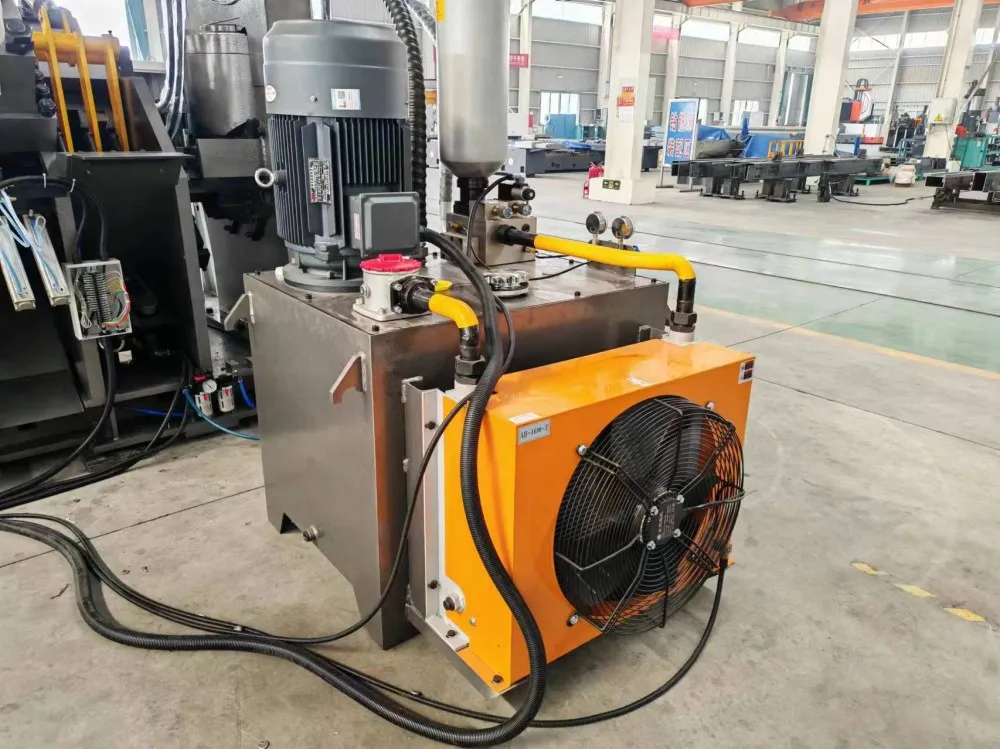

7.Гидравлическая система состоит из масляного бака, группы насосов высокого и низкого давления, охладителя, группы главных клапанов и других групп регулирующих клапанов.

7.Система управления состоит из главного компьютера, серводвигателей, программируемого логического контроллера (PLC), внешних датчиков и др.

Управляющая программа обработки деталей поддерживает ручное программирование ,а также автоматическое преобразование CAD / CAM осуществляется для удобного программирования, хранения, отображения и связи. Процедура обработки может храниться в системе после ее завершения и может быть вызвана позже.

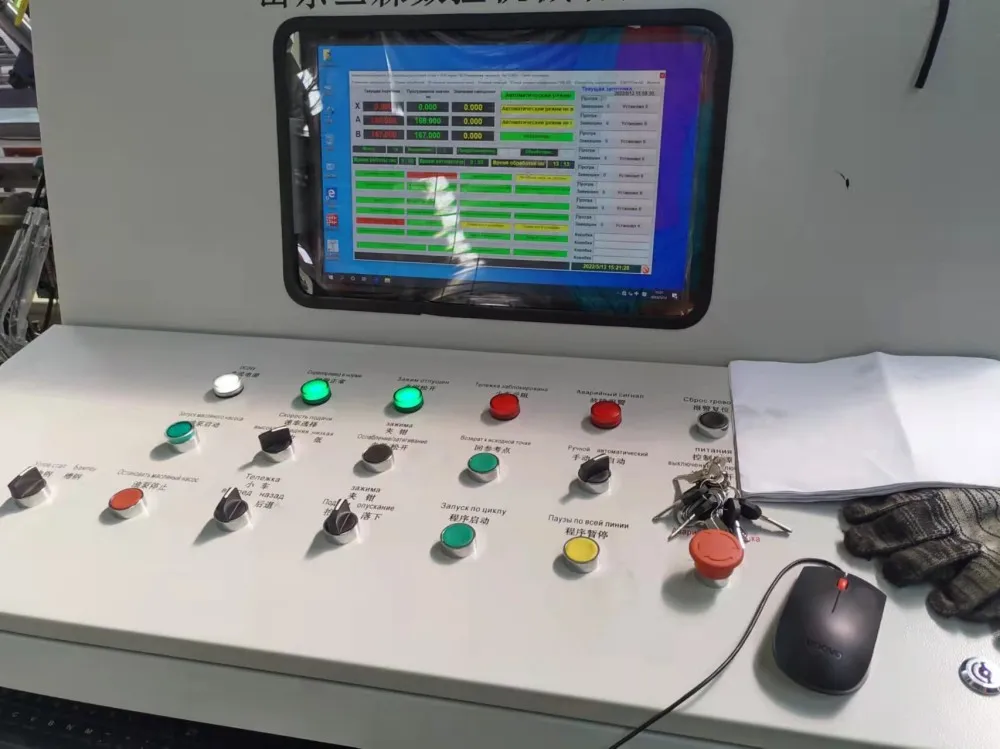

Интерфейс имеет функции диалог между человеком и машиной, компенсация ошибок, автоматическая сигнализация и другие функции.

Технические параметры

Модель		TBL1010	TBL1412	TBL1616	TBL2020
Минимальный размер уголкового профиля (мм)		L40 ´ 40 ´ 3	L40 ´ 40 ´ 3	L55 ´ 55 ´ 3	L55 ´ 55 ´ 4
Максимальный размер уголкового профиля (мм)		L100 ´ 100 ´ 10	L140 ´ 140 ´ 12	L160 ´160´ 16	L200 ´ 200 ´ 20
Мак. длина заготовки(м)		9(12)	9(12)	12	12
Загрузочный рольганг	Длина	14
	Грузоподъёмность	10 т.
Пробивание	Номинальное усилие пробивки (кН)	800	1000	1100	1100
	Число пуансонов на одной стороне	3
	Минимальный диаметр(мм)	5
	Максимальный диаметр(мм)	Æ 26 (22 ´ 50)
	Мин. расстояние от центра отверстия до вершины уголка(мм)	20-80	20-120	20-140	20-180
Маркировка	Номинальное усилие маркировки (кН)	700	700	850	1030
	Кол.круппы знака	4
	Кол. знака	12
	Размер знака	14´10´9
Резание	Номинальная сила резания (кН)	1250	2250	3200	1800/4500
	Режим резки	Однолезвие			Двухлезвие/ Однолезвие
Скорость подачи заготовки		40-80	30-80
Метод подачи		Тележка по серводвигатаелю
Число управляемых координат		3
Режим управления		PLC + главный компьютер
Точность позиционирования по оси X для подачи заготовки		±0,1 мм
Точность позиционирования по оси-A,B		±0.01 мм
Способ программирования		ПО для программирования или Чертеж в формате CAD
Функции программы		Мониторинг в реальном времени, отображение ошибок, сигнализация ошибок

Электрические компоненты:

No.	наименование	Производитель	Сторана
1	PLC контроллер	Mitsubishi	Япония
2	Серводвигатель и электропривод	Yaskawa/ Panasonic	Япония
3	Гидровлический насос в гидовлический станции	Vickers	Китай
4	Линейный направляющий и шариковый винт	HIWIN	Тайвань
6	Пневматические компоненты	Air TAC	Тайвань
	Гидравлический клапан	Atos	Италия
7	Электрические компоненты	Schneider	Франция
