Преимущество наших Газовых-плазменных многоголовных режущих станка с ЧПУ

Автор: Светлана Сюй

Моб. Но./What’sApp: +86–1380 641 3610, Email: svetlanaxu@mail.ru

Газовый-плазменный многоголовный режущий станок с ЧПУ является прецизионным автоматизированным комплексом раскроя листового металла с любой формой для промышленного использования в области производства металлоконструкций, машиностроении, где оборудованию необходимо выдерживать высокие производственные нагрузки и работать в круглосуточном режиме.

Конструкция машины:

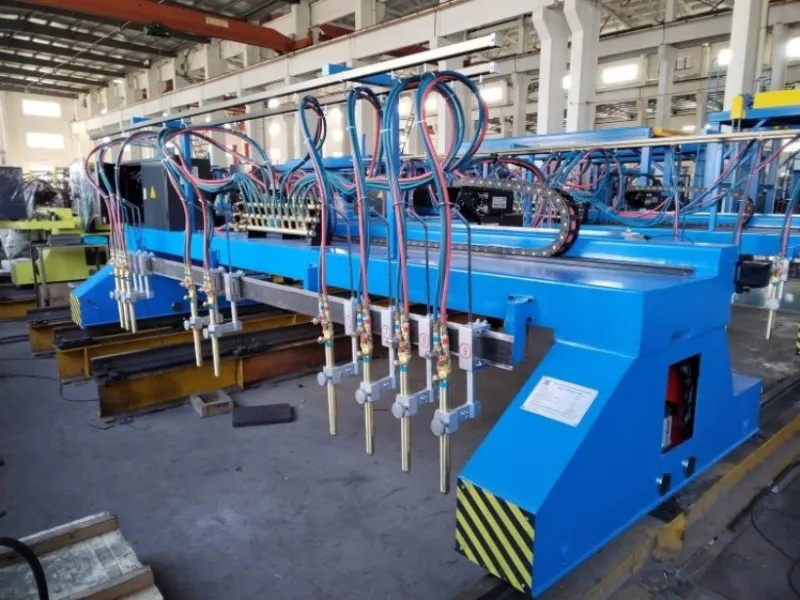

1.Этот станок состоит из портальной рамы, основной и вспомогательной продольной направляющей.

Как приводной конец, так и балка имеют сварную конструкцию из коробчатой балки, напряжение было ослаблено.

Этот станокможет выполнять резку в плоскости X-Y различные фигуры (комбинации прямых линий, дуг, кривых, не являющихся дугами…).

Продольная направляющая закреплена нажимной задней панелью и соединительной втулкой, все из которых изготовлены из высокопрочных орбит, все контактные поверхности орбиты тщательно обработаны, а на внешней стороне направляющей установлена точная шлифовальная рама.

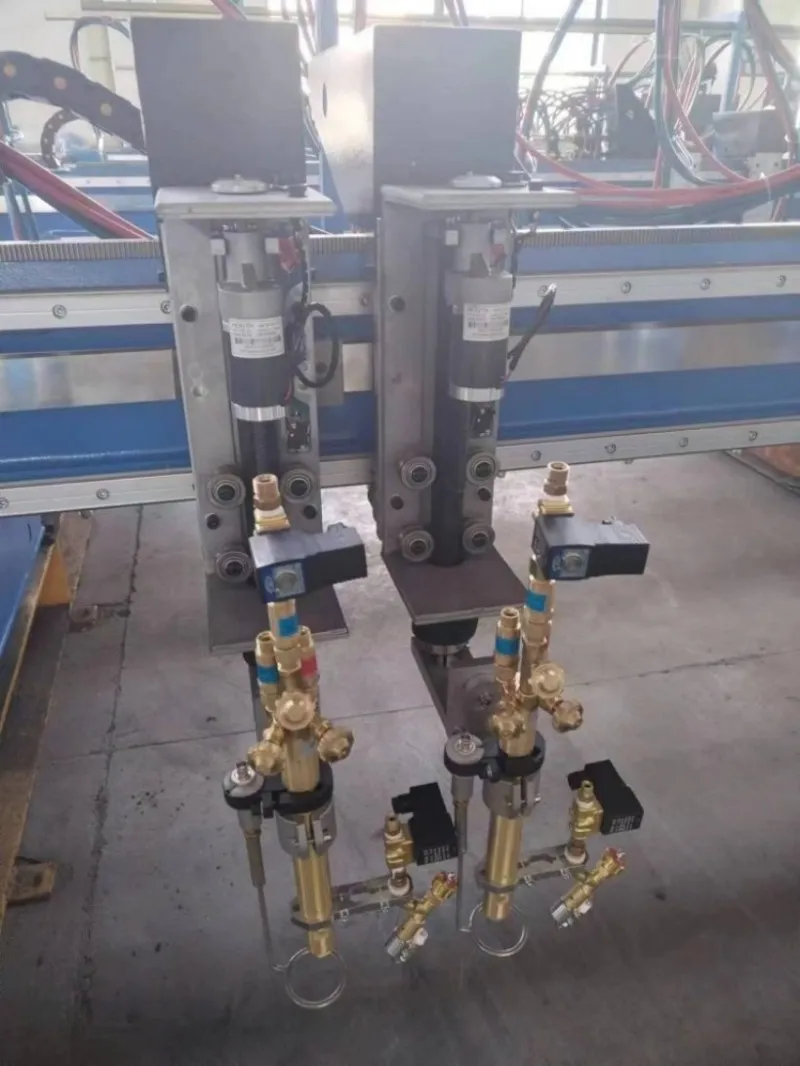

5.Резак автоматическогозажиганиятакже управляется японским редуктором SHIMPO с сервомотором переменного тока, который затем передается зубчатой рейкой.

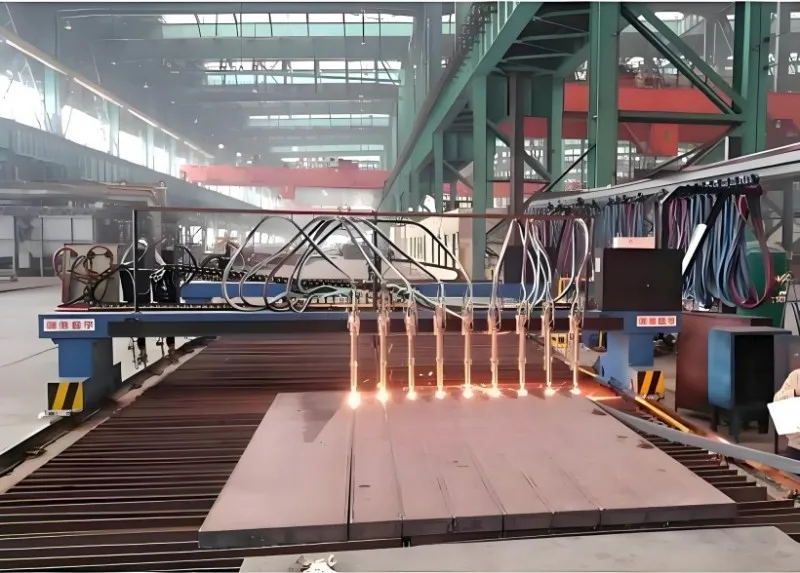

6.Некоторые газовые вертикальные резаки используются для разрезания листов на полосы и их закрепления.

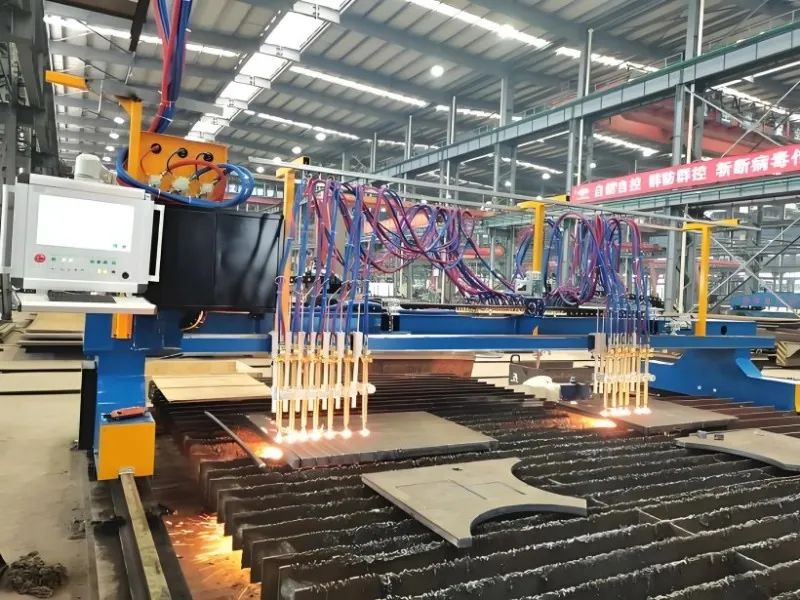

7.Газовые и плазменные резаки могут быть разрезаны в любой форме под программируемым контролем CNC.

Система автоматического контроля высоты газового фигурного резака работает как в автоматическом, так и в ручном режиме. Обладает оптимальной конструкцией с высокой точностью позиционирования, точность регулирования составляет + 1.0 мм.

Газ подается либо из газопровода либо из баллонов, собранных на рампе (комплектуется рампами по 5 баллонов). По порталу газовые шланги расположены на подвесах.

Электрические элементы управления

Электрическая часть управления станком с ЧПУ состоит из ЧПУ, электрических и сервоприводов; Система имеет модульную структуру;

Система ЧПУ применяет SF2300 в Китае или FAGOR в Испании

Technical parameters/ Технические параметры:

Модель	SUGZ-CNC- 4000
Расстояние между двум направляющим (мм)	4000
Эффективная ширина резания горелкой(мм)	3200
Длина рельсов(мм)	15000
Эффективная длина реза(мм)	13000
Толщина резки по пламю(мм)	6-150
Толщина резки по плазми(мм)	4-30
Перемещение вверх вниз резаки(мм)	≤150
Резаки для поперечного раскроя сЧПУ-управляемые	2 шт.Один плазменный+пламый, Один пламый
Автоматическое зажигание	2pcs
Резаки продольной резки	9pcs
Точность позиционирования	± 0.2 mm / 1 m
Повторность позиционирования	± 0.2 mm / 1 m
Шероховатость реза (качество реза)	Ra≤12.5
Компоненты
Используемый газ	кислород/пропан
СредА плазменной резки	Сжатый воздух
Источник плазменного питания	300A,LGK-300HD
Поперечный и продольный приводной двигатель	Panasonic, Japan
Привода в двух стороне(вперед/назад)	Цифровые векторные серводвигатели переменного тока
Система управления с ЧПУ	Shanghai Jiaoyi Fangling, Model: 2300B
Программное обеспечение	FastCAM from Australia
