Трёхкоординарный Сверлильный станок с ЧПУ и Ленточнопильный станок
2025-05-06

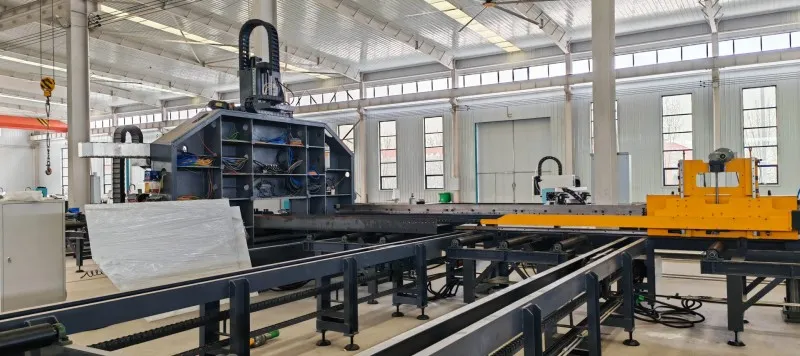

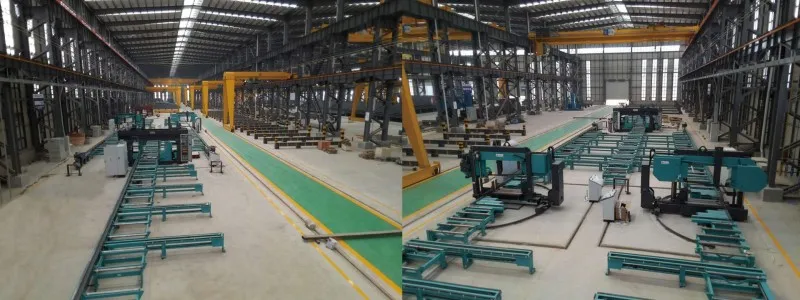

Автоматическая Линия для сверления и резки двутавровых балки
Автор: Светлана Сюй
Моб. телефон: +86–1380 641 3610, Email: svetlanaxu@mail.ru
Включает：
1.Трёхкоординарный Сверлильный станок с ЧПУ SWZ750
2.Двухстолонный Поворочный Ленточнопильный станок BS750

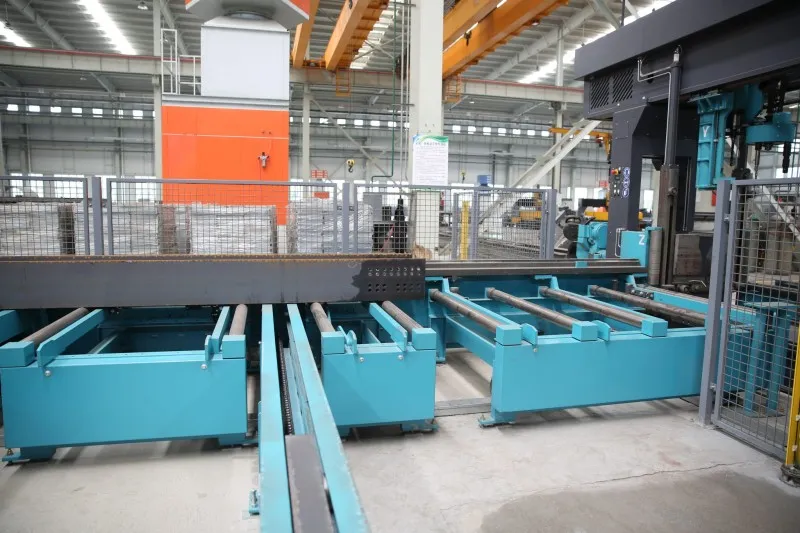

3.Подающий роликовый конвейер 12м+разгрузочный роликовый конвейер 12м
4.2шт тележки

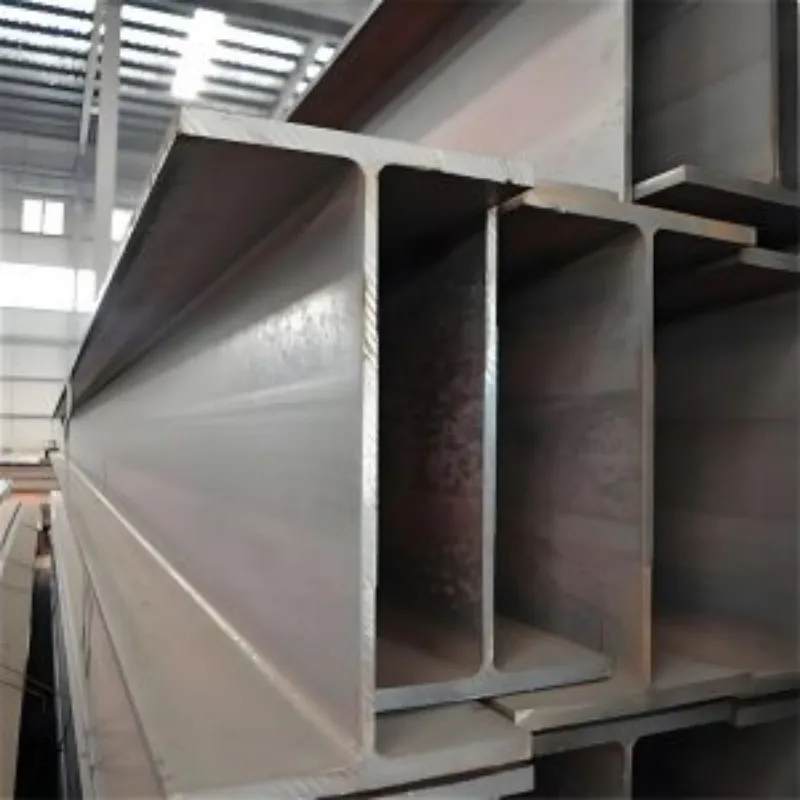

Автоматическая Линия для сверления и резки двутавровых балки используется в производстве стальных конструкции зданий и мостов：

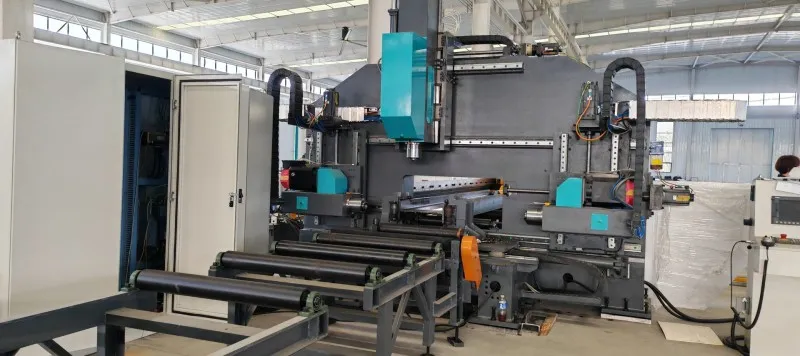

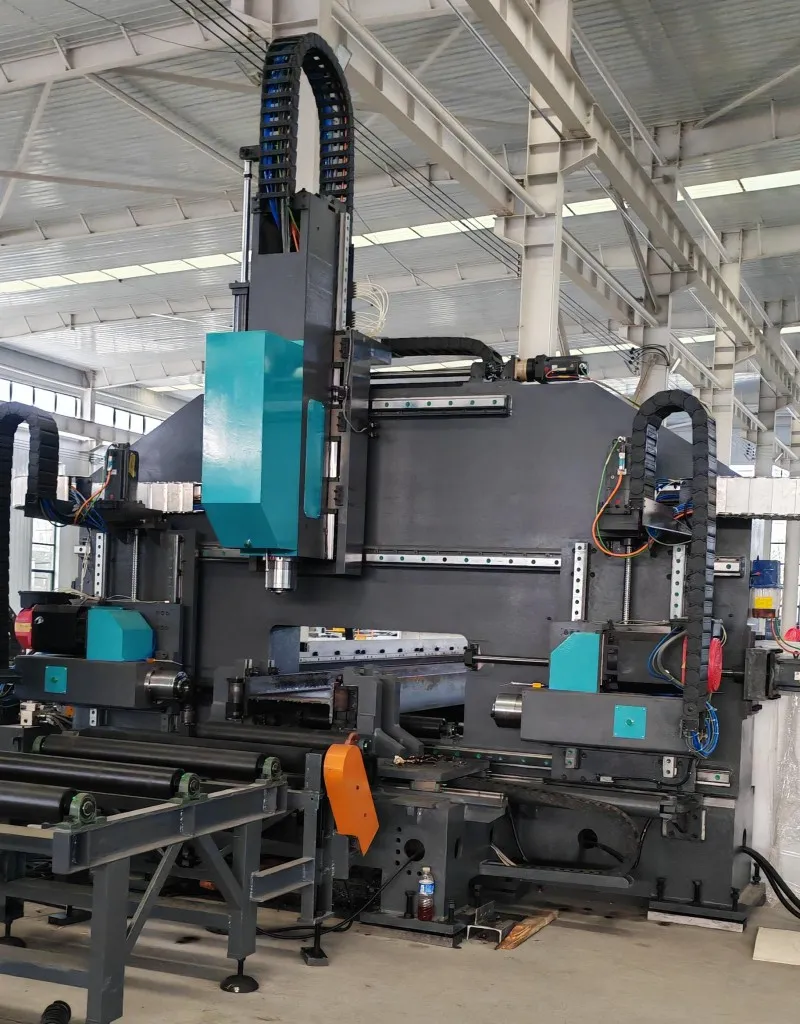

SWZ750 Трёхкоординарный Сверлильный станок с ЧПУ 12м
Область применения:
Этот станок используется сверления двутавровых балок, швеллера, коробчатой балки в трёх стороне в области строительнства маталлоконструкции.
Особенности и преимучества:

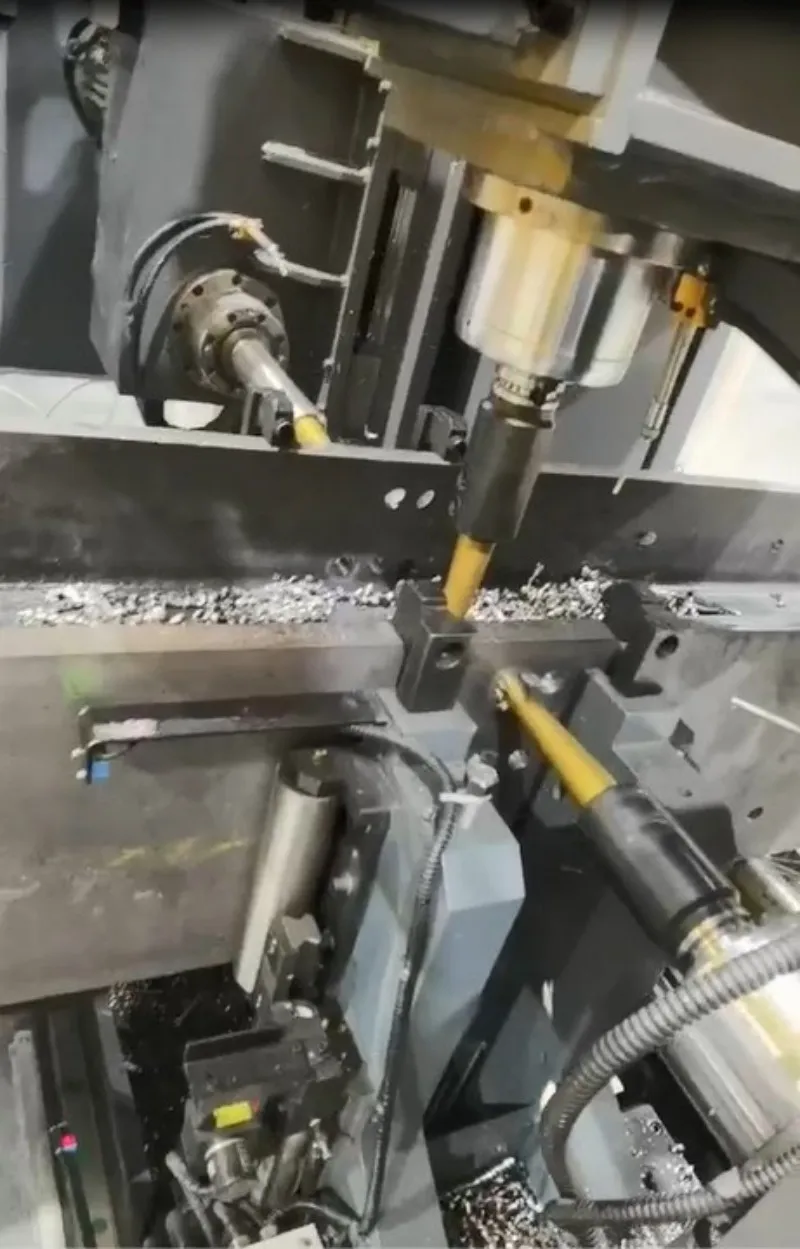

Применяет сверлильные головка с самоконтролируемым ходом, 7 осей ЧПУ, каждый сверлильный шпиндель может проводить двухкоординатное перемещение и сверлильную подачу, чтобы обеспечить три шпинделя может одновременно сверлить в трёх стороне двутавровых балок. Сверление отверстией в группе отверстии осуществляется в режиме недвижой подготовки и движного сверла.
Позиционирование с ЧПУ продольно в роликовом контролируется серводвигателем с помощью тележкй, чтобы обеспечить высокой точность позиционирования отверстия.
Этот станок имеет функцию обнаруживания деформации для стенка и крыла, а также горизонтального и продольного зажима.

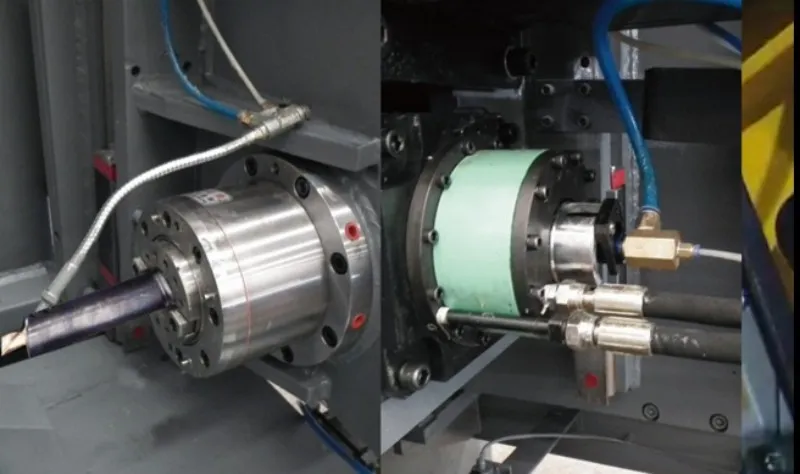

Прецизионный шпиндель BT40 установлен с хорошей прочностью и высокой точнстью на станке.
Два поперечные сверла, одно фиксировано, другое сверло движится горизонтально, чтобы удовлетворить сверление для разного размера двутавровых балок.
Высококачественное устройство охлаждения и смазки обеспечивает хороший эффект сверления и продлит время пользования сверла.
6. Зажим деталей и подача заготовки приводится гидравлической системой, в которой используютс компоненты от известных производителей в мире для хорошей надёжности.
Уголок размер – мин: 50x50x5 мак: 90х90х6.
Трубы квадратные макс 500х500.
Швеллер мин 10П макс 16П.
Двутавровую балку 400×700 мм.
Технические параметры:
| Модель | SWZ750 | ||
| Размеры обрабатываемой детали (мм) | Двутавр | Высота двутавра | 150-750 |
| Ширина полки | 75-400 | ||
| Швеллер | Высота стены | 150-750 | |
| Ширина полки | 75-200 | ||
| Кватратный сталь | Длинная сторона | 150-750 | |
| Короткая сторона | 75-200 | ||
| Уголок (LxL) | 150-400 | ||
| Длина заготовки(мм) | 12000 | ||
| Максимальный вес (кг) | 10000 | ||
| Мак толщина заготовки(мм) | 60 | ||
| Диаметр сверления (мм) | вертикальный | φ12-33.5 | |
| горизонтальный | φ12-26.5 | ||
| Роликовый конвейер | Передняя длина(м) | 12 | |
| Задняя длина(м) | 12 | ||
| Количество с ЧПУ | 5 | ||
| Точность позиционирования | Точность между отверстием внутри группе отверстия | ±0.3 | |
| Точность между группой отверстия | ±0.5 | ||
| Сверлильный шпиндель | Количество шпинделя | 3 | |
| Частота вращения шпинделя (об/мин) | 180-560 | ||
| Габаритный размер(L*W*H) (mm) | 4800 ´ 3050 ´ 3520 | ||
| Общая пощность (кВт) | 35 | ||
| Вес станка (кг) | ～10000 (Не включать рольковый конвейер) | ||

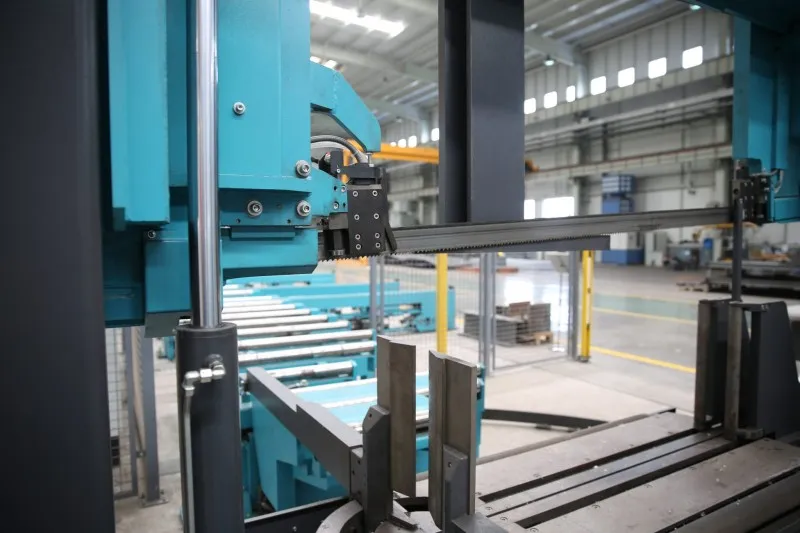

2. BS750 Двухстолонный Поворочный Ленточнопильный станок
Область применения:

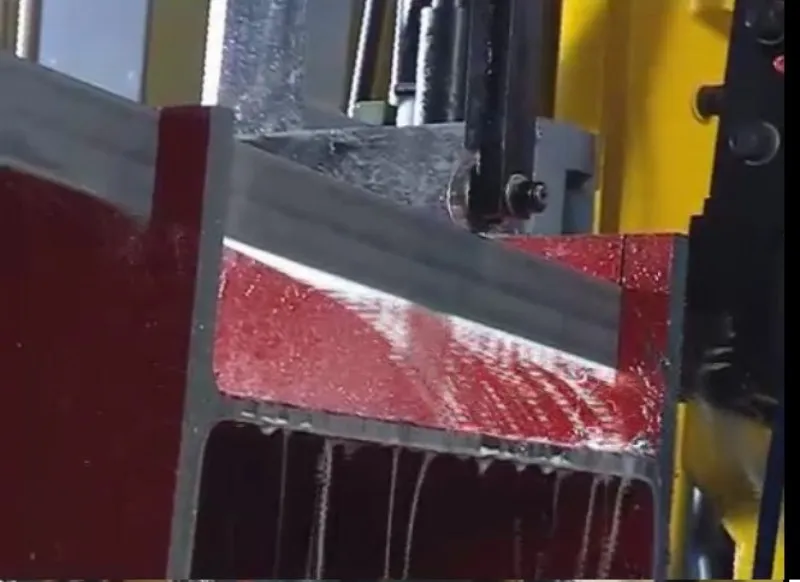

Этот станок используется для отрезки двутавровых балок с высокой производительностью.
Особенности:
1.Этот станок оборудовано устройство точной регулировки спереди и сзади и лампачка лазерной линии чтобы обеспечить удобное и точное резание, а также непрерывную отрезку.
2. Подготовки не движится и станина вращается в угле 0°-45°,наклонная торцевая поверхность.
Натяжение пильной ленты приводится гидравлической системы, чтобы обеспечить хорошую силу натяжения и продлить срок применяния пильной леты.
Если вдруг электричество выключает, пилодержатель может фиксирован ручной для продления срока пильной ленты.
Отличное устройство зажима пильной ленты и направляющее устройство гарантирует качественную плоскостность пильного сечения
Скорость линии отрезки регулируется преобразователем частоты, бесступенчатое регулирование скорости вертикальной подачи пильной ленты наблюдается, и автоматически возвращается после отрезки.
Технические параметры:
| Модель | BS750 | |
| Размер двутавровых балок
（Высота сечения × ширина фланца） |
Мак.700мм | |
| Мин.200мм | ||
| Спецификации пильной полотны | Т:1.6мм, Ш:54мм, Д:8500мм | |
| Мощность | Главный двигатель | 11 кВт |
| Гидравлический насос | 2.2 кВт | |
| Скорость линии пилы | 20～80 m/min | |
| Скорость подачи резания | Бесступенчатое регулирование скорости | |
| Угол резания | 0°～60° | |
| Гидромото главного зажима | 160ml/r | |
| Гидромото передного зажима | 160ml/r | |
| Высота стола | примерно: 810мм | |
| Мощность | 15 | |
| Габарит（д*ш*в） | примерно: 0×2420×2620мм | |
| Вес | примерно: 6800кг | |
Главные компоненты:
| но | наименование | Производитель | Сторона |
| 1 | Система управления PLC | Mitsubishi | Япония |
| 2 | Серводвигатель и Сервопривод | Panasonic | Япония |
| 3 | Шариковинтовая передача и Направляющий | HIWIN | Япония |
| 5 | Электрическое устройство низкого давления | Schneider | Франция |
| 8 | Электромагнитный клапан | Atos | Италия |
