PD0935 Станок для сверления отверстия в коллекторе с ЧПУ
2025-03-17
Автор: Светлана Сюй
Моб. телефон: +86–1380 641 3610, Email: svetlanaxu@mail.ru
Область применения:

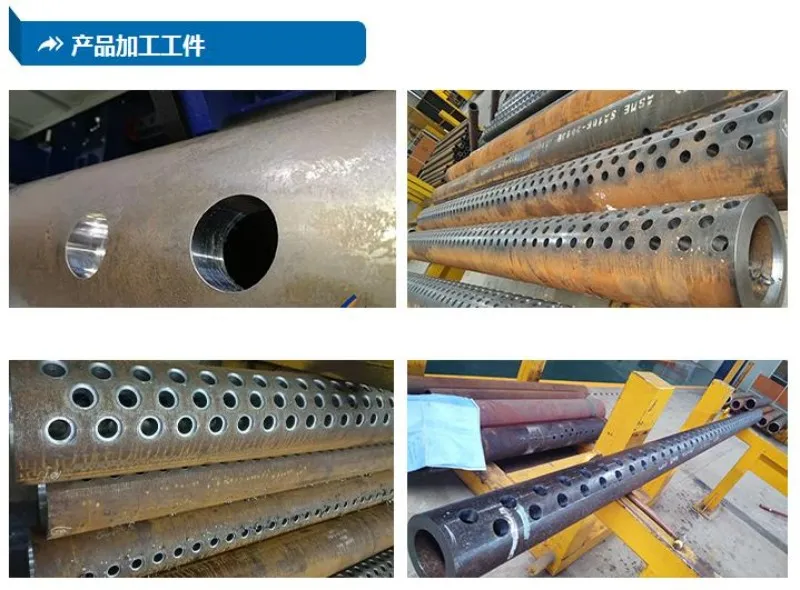

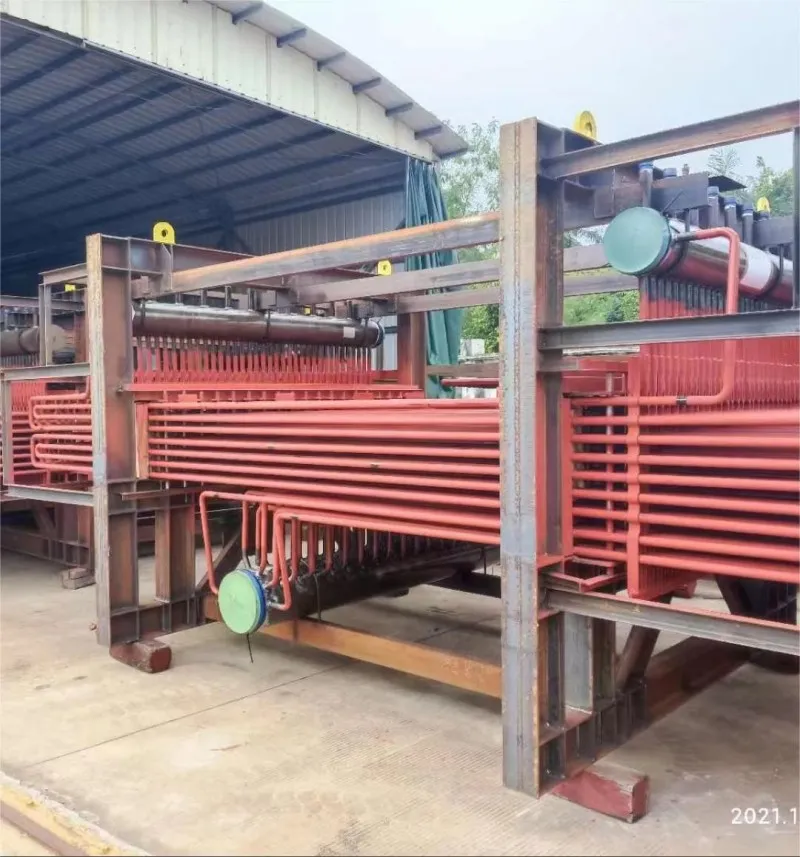

Сверлильный станок для обработки трубы в основном используется для сверления и растачивание фитингов труб, имеющих большое количество и разнообразные отверстий и предъявляющих повышенные требования к точности сверления..
Сверлильный станок для обработки в коллекторе с ЧПУ может использовать спиральные сверла из быстрорежущей стали или высокоскоростные сверла из твердого сплава для сверления отверстий в трубе.
Составляющие части:

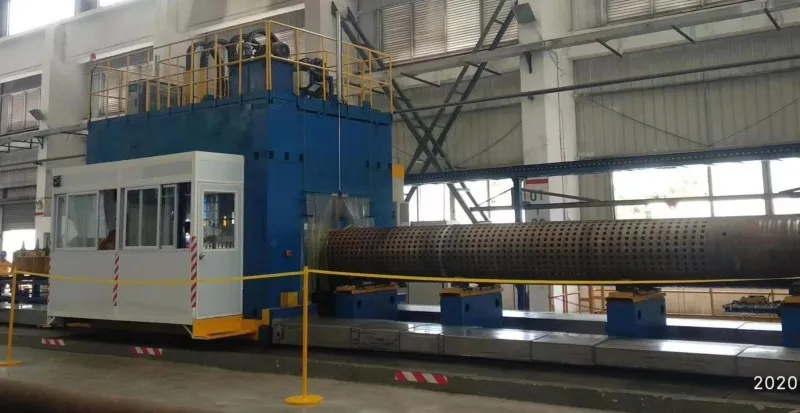

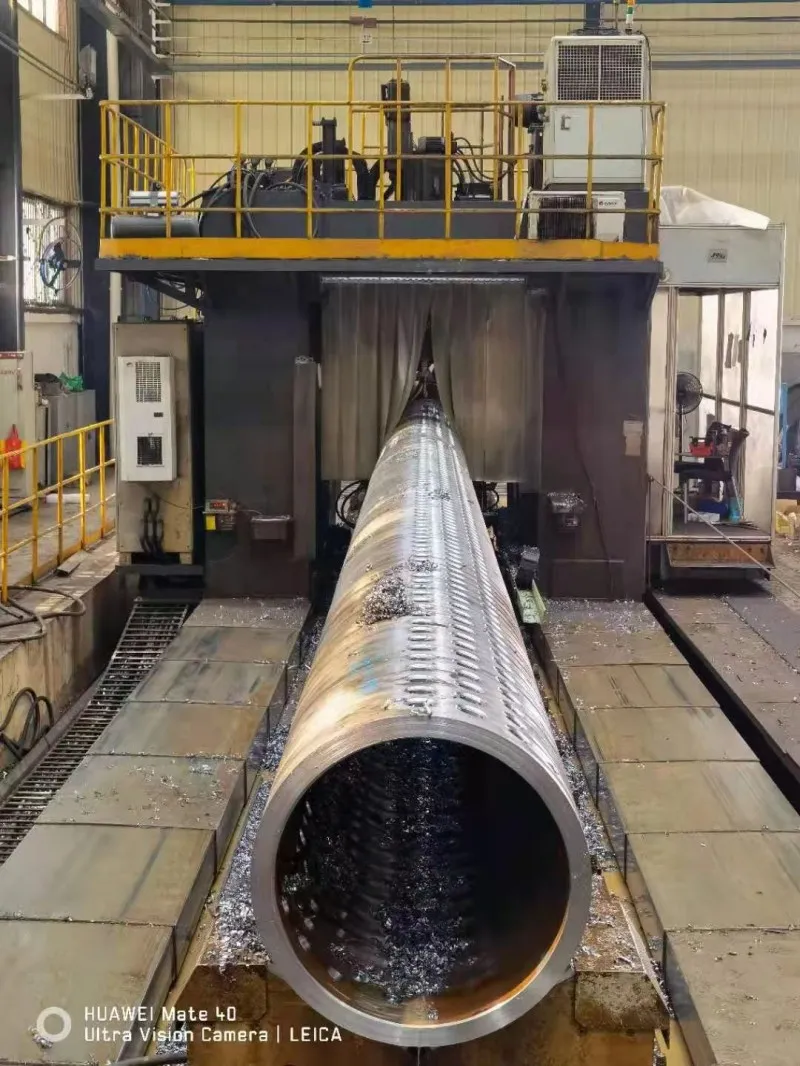

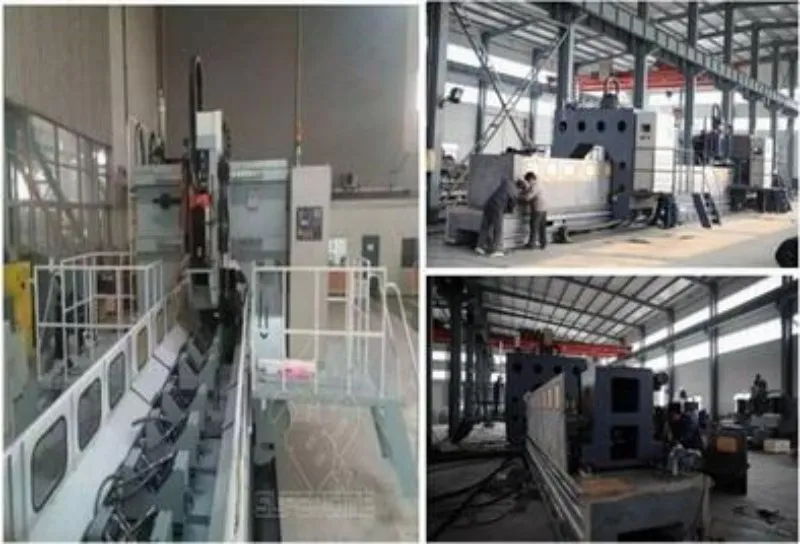

Станок для сверления отверстия в коллекторе с ЧПУ состоит из таких компоненты как станины, Портал, Рабочий стол, Индексирующая головка с ЧПУ, Сверлильная головка, Регулируемая роликовая рама по высоте под весь диапазон обрабатывамых диаметров труб;, устройства зажима заготовки (полная затяжка заготовки, индексация сервопривода),устройство автоматической смены инструмента- 16инструментов, высокоскоростной силовой головки подачи сервопривода, устройства затяжки заготовки, высокого давления (внутреннего и внешнее) охлаждение и электрическое управление, гидравлическая система, смазочное устройство, автоматическое удаление стружки и т. д.
Описание:
Перемещение портала (Ось-X) приводится серводвигателями через два сверхвысоко- ресущих линейных направляющие пара на каждой стороне станины.
В приводе используются 2 серводвигателя переменного тока, соединенные с высокоточным импортным редуктором с низким люфтом, чтобы обеспечить высокую точность позиционирования и точность повторного позиционирования.
На скользящем столе портатла установлена серлильная фрезерно-сверлильная силовая головка (ось–Z), которая гравитация сбалансирована гидравлической системой. Силовая головка применяет прецизионный шпиндель с внутренним охлаждением ”KENTURN”в Тайване, конусное отверстие шпинделя BT50, имеет гидравлический протяжной механизм с пружинной, гидравлический цилиндр свободно захватывает нож, и инструмент очень удобно заменяется.
Силовая головка Станок для сверления отверстия в коллекторе с ЧПУоснащена гидравлическим балансом, реакция на действие быстрая и эффективно защищает подачу по оси Z. Применение вертикального подвижного стола позволяет позволяет реализованть автоматическое переклчение между быстрым перемещением в пуской поездке сверлением и выстрым возвратом.

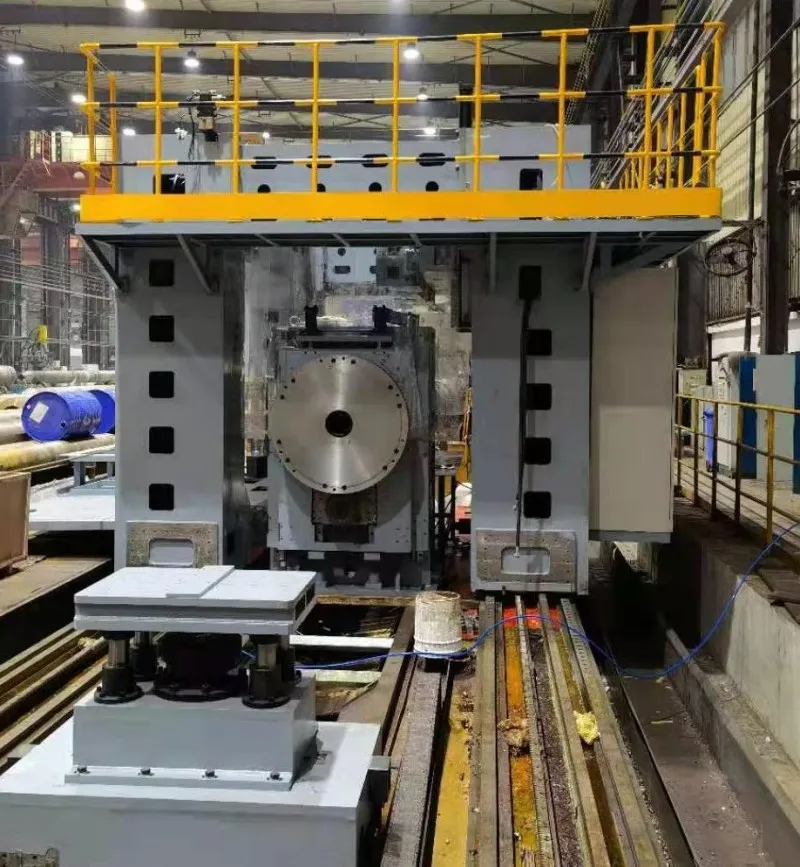

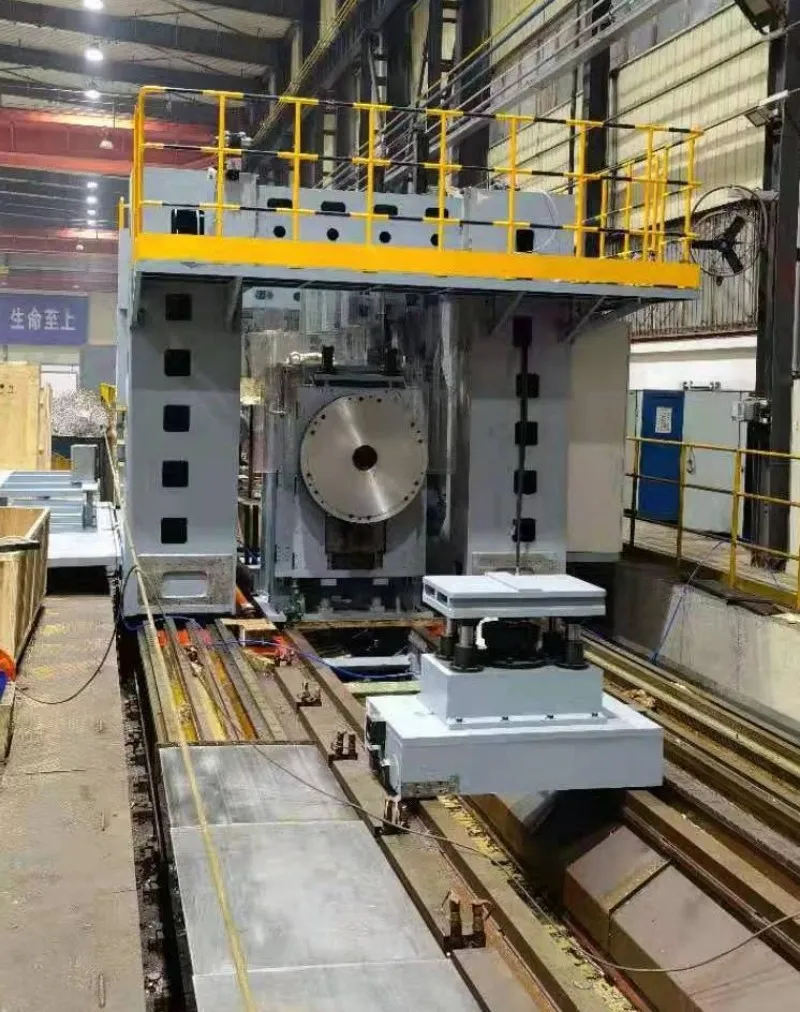

Индексирующая головка с ЧПУ (ось–A) установлена на продольной скользящей пластине на одном конце основания станка. Он оснащен прецизионным поворотным подшипником и реализует индексацию с ЧПУ серводвигателем переменного тока через прецизионный редуктор.
Опорная рама, которая размещается на рельсе станины, перемещается в вертикальном направлении и регулирует высоту под весь дилпозон обрабатываемых диаметров труб. После того, как опорная рама перемещена в подходящее положение и заблокировает для обеспечения устойчивости во время работы.
Портал оснащен инструментальным магазином на 10инструментов, который может облегчить замену инструмента и повысить уровень автоматизации и эффективность работы.
Сверлильный станок для обработки в коллекторе с ЧПУоснащен плоским цепным автоматическим конвейером для удаления стружки и машиной для сбора стружки.
Этот станок оснащен коробкой для охлаждающей жидкости, а охлаждающая жидкость отводится охлаждающим насосом.
Автоматическая смазка направляющих, винта и других движущихся частей осуществляется с помощью автоматического механизма смазки.
Система ЧПУ Сверлильный станок для обработки в коллекторе с ЧПУиспользует полный набор систем контроля “Fagor” из Испании и LCDжидкокристаллическим дисплеем. Интерфейс управления имеет такие функции, как диалог «человек-машина», компенсация ошибок и автоматическая сигнализация, чтобы удобного программирования сохранения, отображения и связи. Станок также оснащен интерфейсом Ethernet и интерфейсом USB.
Этот станок оснащен программным обеспечением, разработанным нашей компанией, ПО совместимо со системой Windows XP и можно напрямую преобразовать CAD/ CAM.
