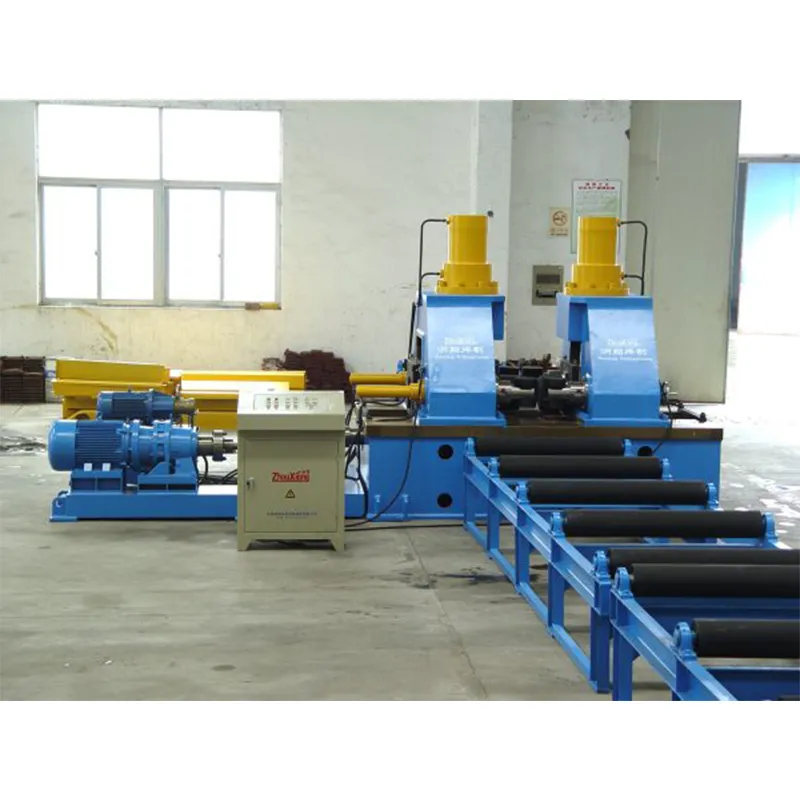

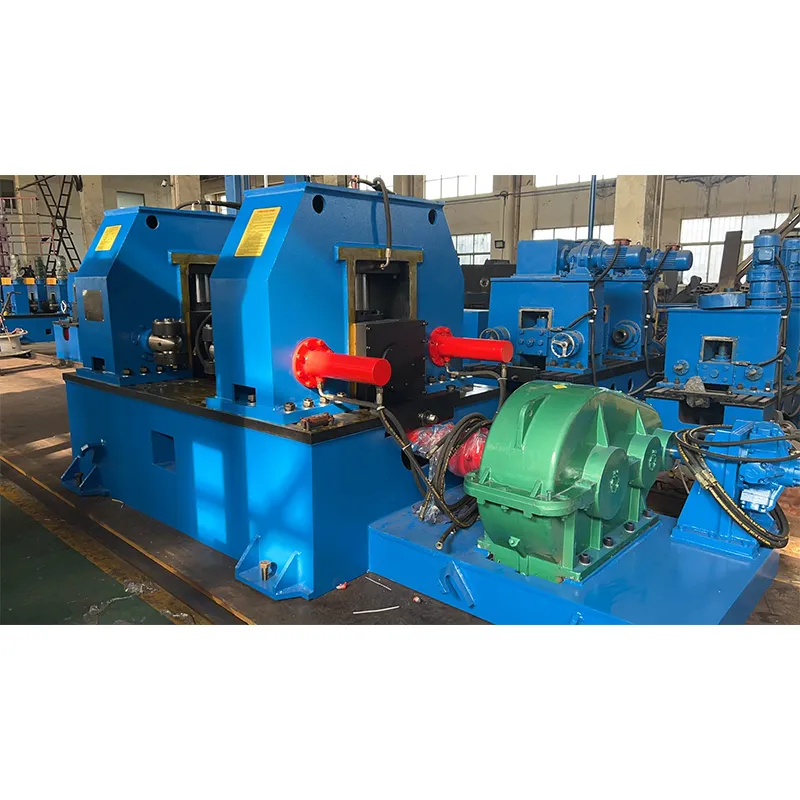

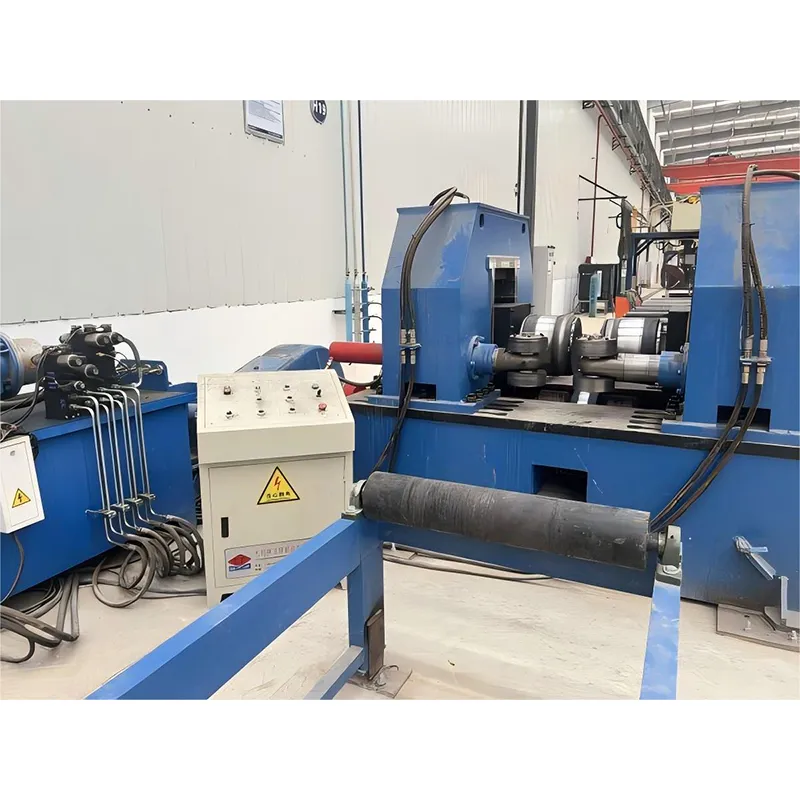

Гидравлический станок для правки двутавровых балок
1 Конструкция станка

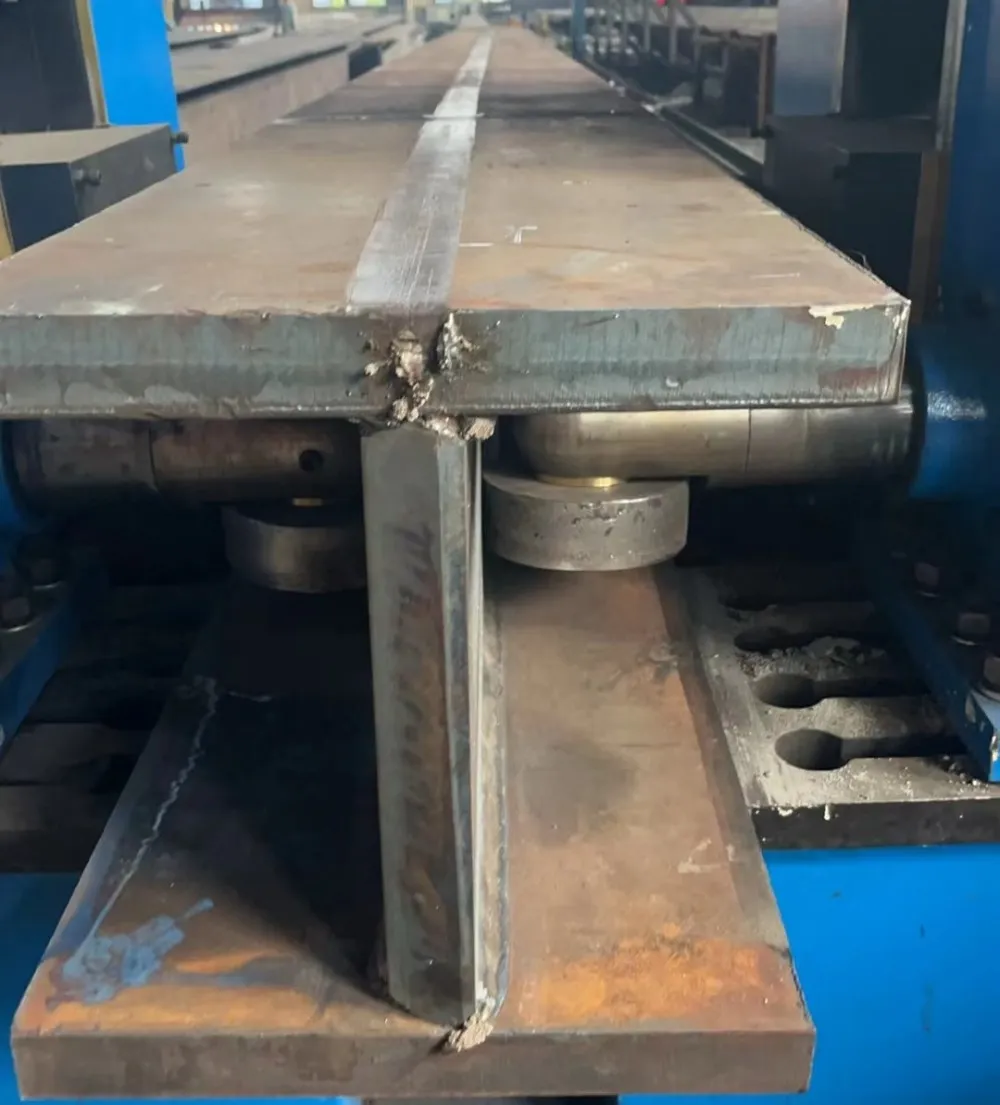

Данный станок используется для правки полок двутавровых балок. Два верхних правильных ролика прижимают полку двутавра с двух сторон. Нижний правильный ролик поддерживает среднюю часть полки.
Под действием гидравлического цилиндра два верхних правильных ролика прижимают планку, тем самым выпрямляя её.

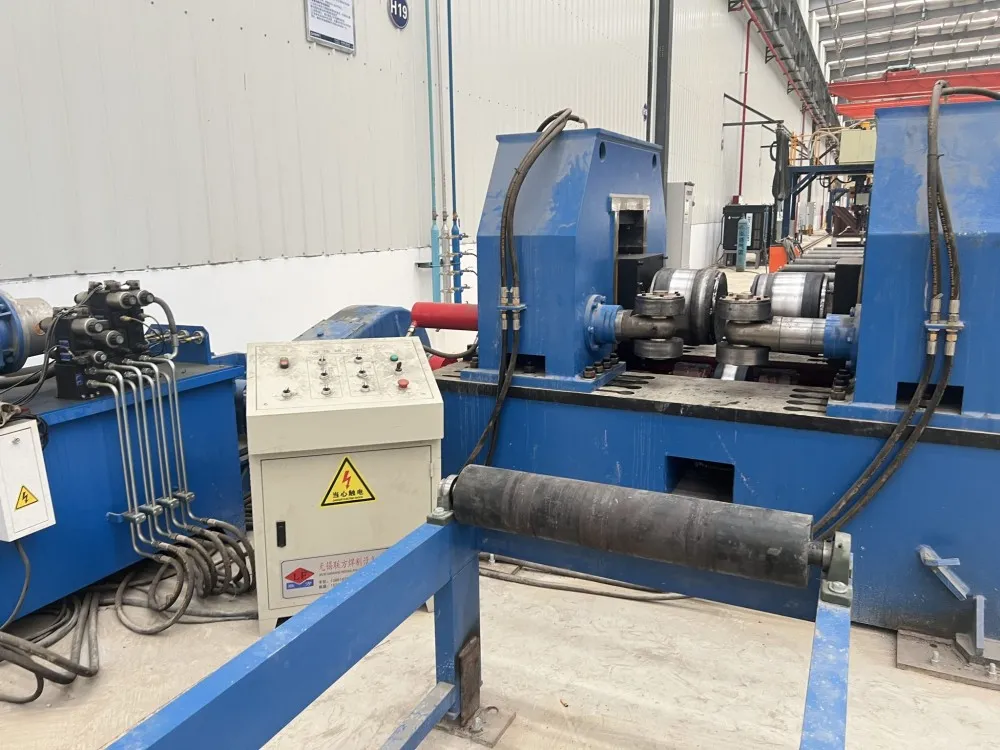

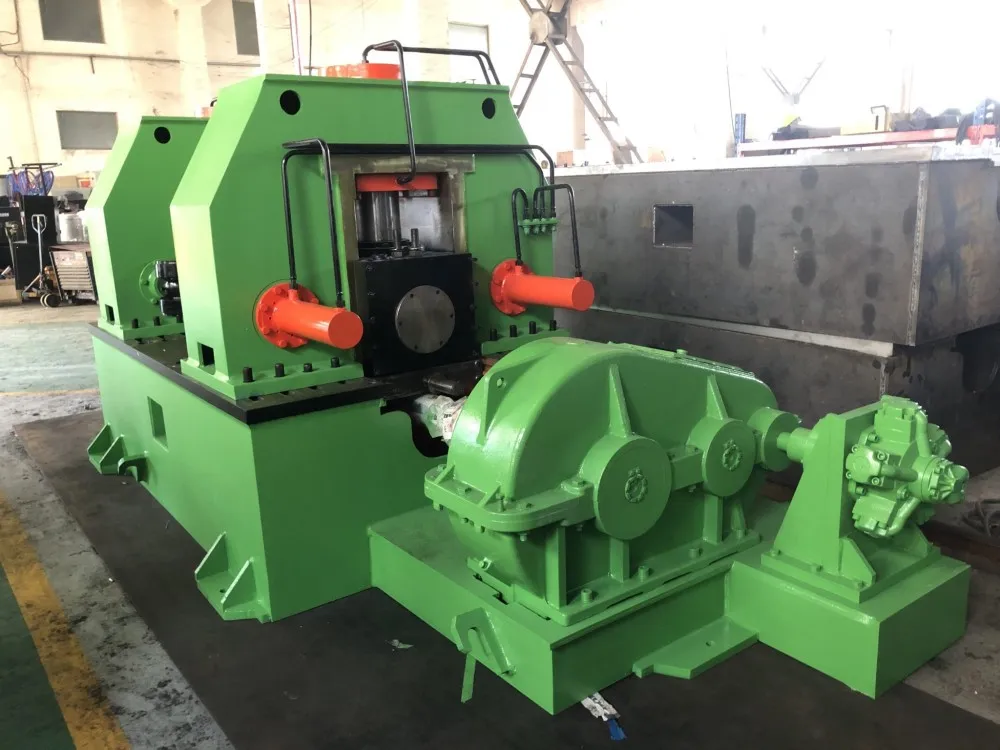

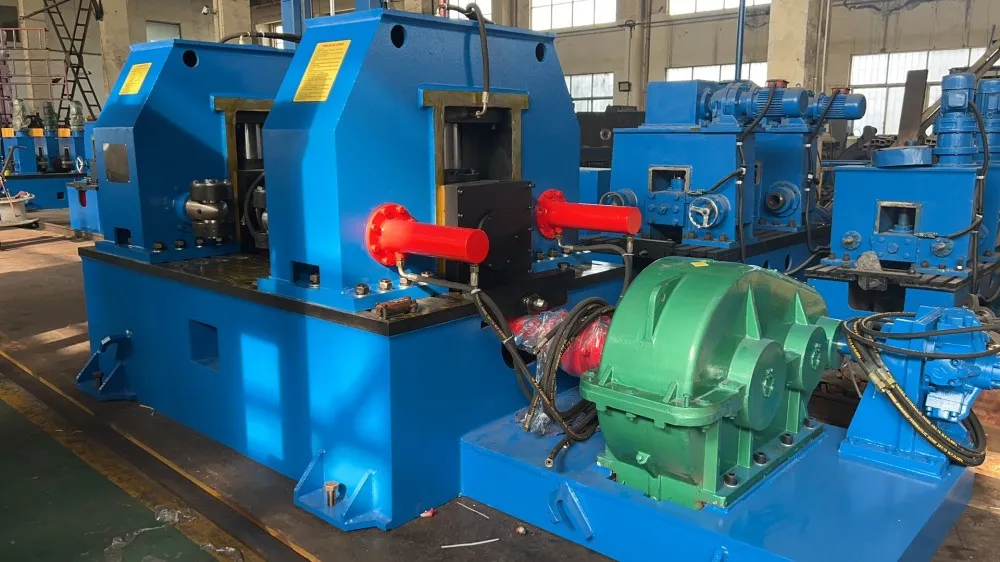

Станок состоит из редуктора, муфты, рамы, верхних и нижнего правильных роликов, устройства зажима стенки двутавра, транспортировочных роликов, гидравлической системы и электрической системы управления.
Данный станок имеет следующие особенности:
Обе стороны полки двутавра могут правиться отдельно для достижения наилучшего результата.
Ролики не поднимаются, тем самым обеспечивается экономия в затратах и простота в работе.
444
3 Основные узлы станка
Станок: редуктор, двигатель, рама, станина и др.

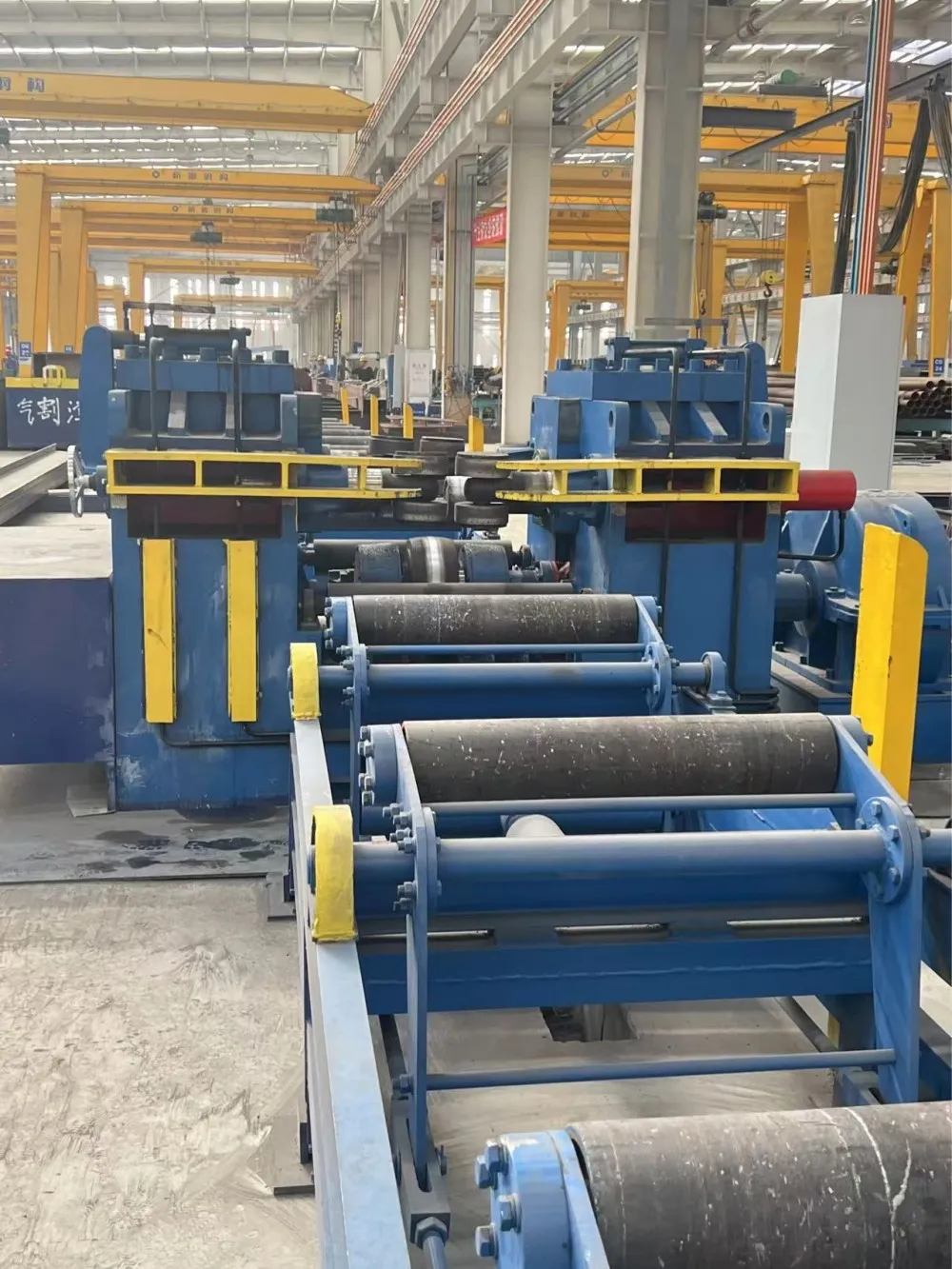

Транспортировочные ролики: 3,5 м, 4 шт.
Гидравлическая система: насос, цилиндр, шланги высокого давления
Электрическая система: блок электроуправления, кабели и др.
4 Техническая документация
Руководство по эксплуатации (включая электрические и гидравлические схемы) Сертификат качества
Упаковочный лист
5 Материалы и оборудование, обеспечиваемые заказчиком
Фундамент (план предоставляется продавцом)
Фундаментные болты
