Автоматическая Линия для пробивки и рубки швеллерной стали в трёх стороне с ЧПУ, UL-0816

1-11

Сфера применения：

Данное оборудование в основном используется для пробивки и резки стальных уголков, швеллеров и плоских сталей в электрической мачтовой промышленности и аксессуаров из железа. В особенности пробивать отверстие в трёх стороне на швеллера.

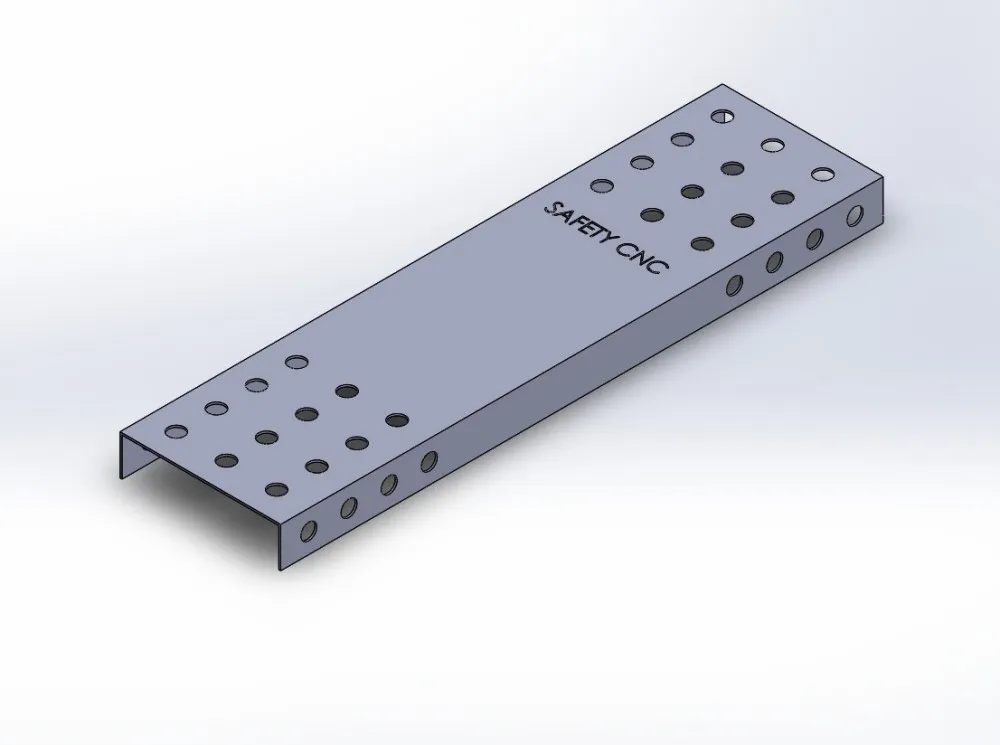

1-13 1-12

Особенности и составляющие копоненты：

Комплектная линия состоит из таких узлов, как стол поперечной подачи заготовки, устройство опрокидывающей подачи, загрузочный канал, тележка с ЧПУ, клеймовочное устройство, дыропробивное устройство, отрезное устройство, пресс, канал готовых изделий, гидравлическая система, система управления, пневматическая система и др.

1.Загрузочный стол и Подающая часть：Заготовки загружится из поперечного стола на загрузочный канал с помощью опрокидывающего устройства, и тележка с ЧПУ перевозит заготовк и в главной части станка.

1-14

2. Главная часть станка:

Эта часть состоит из трех групп дыропробивной позиций и соответствующих прессовых частей, которые могут достигать пробивки с тремя вида отверстий на стенке швеллера плюс двупозиционированные маркировки, а также пробивки с тремя вида отверстий на фланце швеллера.

Семь групп пуансона выбран в работу через пневматический механизм отбора моделей и переключаются по программе под управлением PLC.

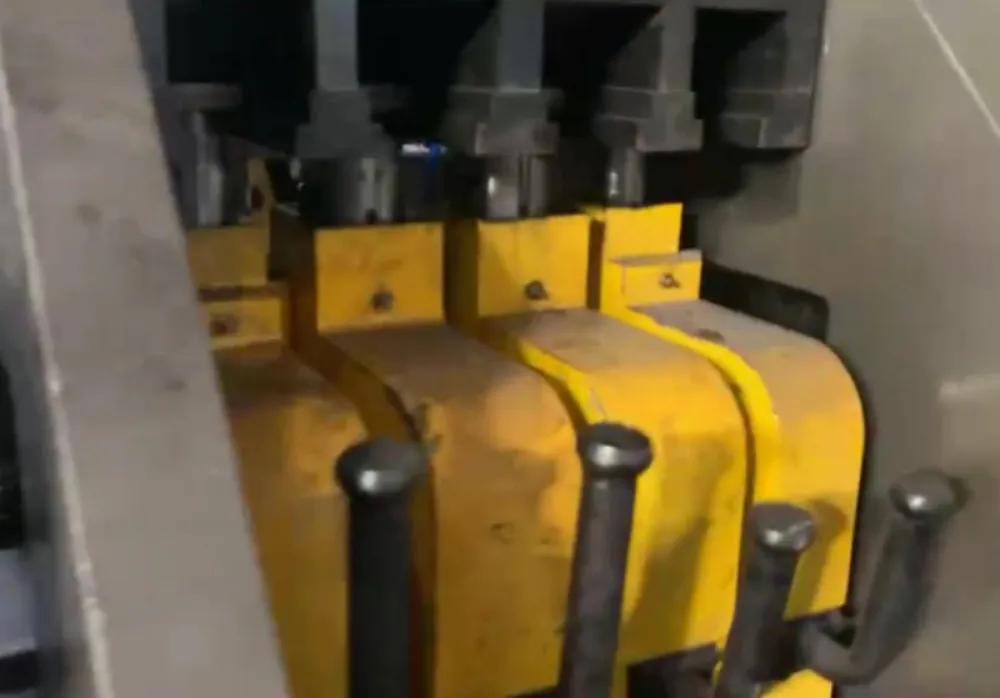

1-15 1-16

Боковые пробивные головки

Верхние пробивные головки

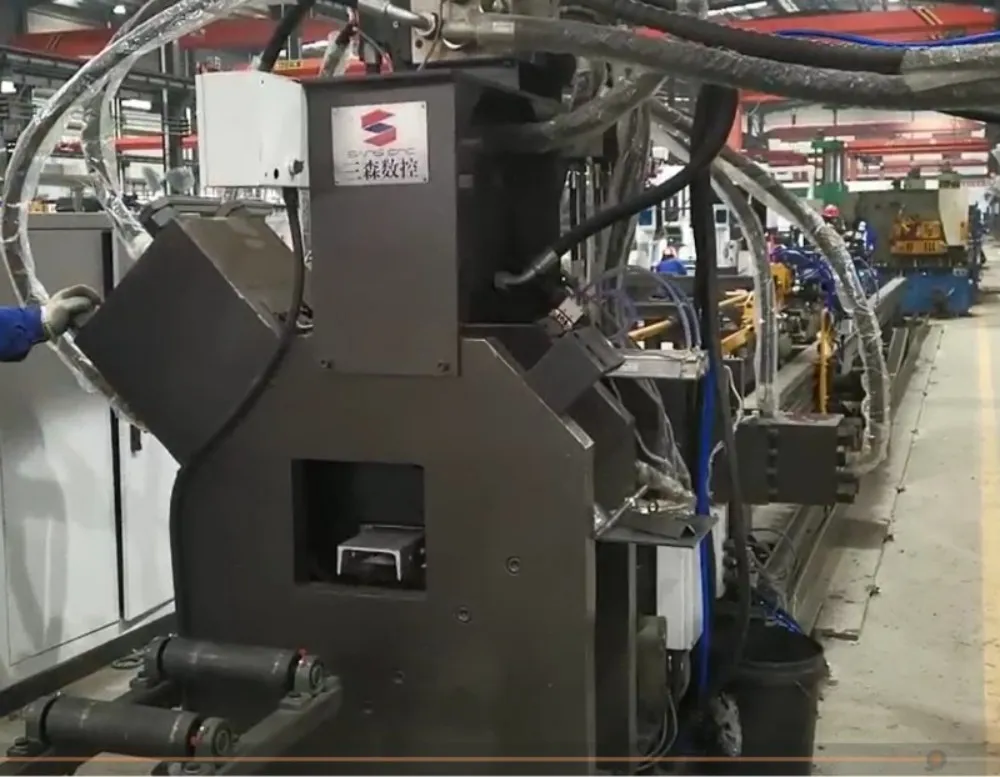

Блок ножниц состоит из корпуса рамы, режущего цилиндра, механизма верхнего ножа и механизма нижнего ножа. Замена различных режущих головок в этом устройстве позволяет выполнять многопрофильную резку.

1-17

Выходной конвейер состоит из опорного ролика заготовки и поворотного цилиндра. Готовыепродукция размещается на левую или правую сторону.

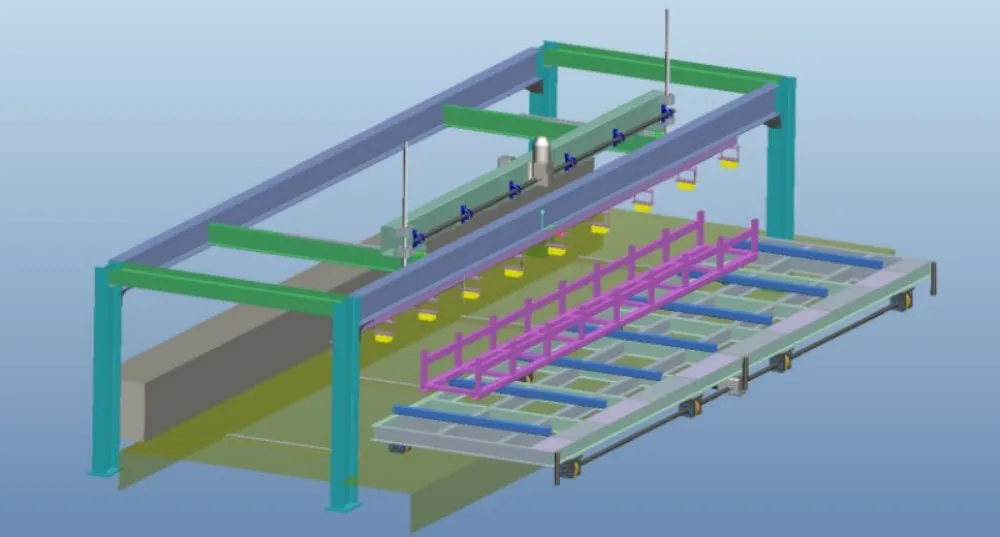

1-18 1-19

Автоматический паллетизатор

Гидравлическая система состоит из масляного бака, группы насосов высокого и низкого давления, охладителя, группы главных клапанов и других групп регулирующих клапанов. Она используется для обеспечения рабочей мощности каждого цилиндра главного двигателя.5 Система управления состоит из главного компьютера, серводвигателей, программируемого логического контроллера, внешних датчиков и др. Управляющая программа обработки деталей поддерживает ручное программирование. Система управления также воспринимает управляющие программы обработки деталей, создаваемые программным обеспечением трёхмерной графики. Линия имеет функцию самодиагностики.

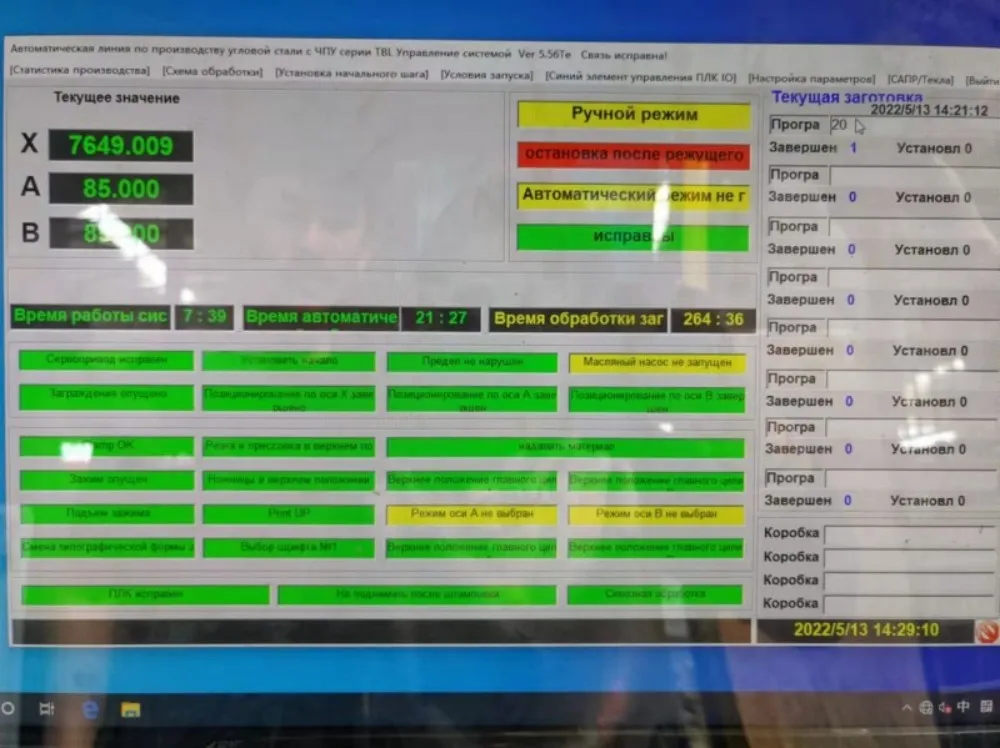

1-20 1-21 1-22

(1) Станок оснащен главным компьютером в нём установлено специальное программное обеспечение для программирования заготовок. А также у него есть мощная функция, например, на экране компьютера можно отображать графику детали и проверять программу.

(2) Управляющее программное обеспечение контролирует работу машины в любое время.При возникновении неисправности на экране будут отображаться подробные сведения о причине и способе устранения неисправности.

(3) Привод осей X, A, B с ЧПУ использует усовершенствованный бесщеточный серводвигатель переменного тока для обеспечения быстрого и точного позиционирования и не требует обслуживания, максимальная скорость позиционирования по осям A и B 10 м / мин, точность позиционирования без нагрузки ± 0,01 мм, максимальная ось X позиционирование Скорость составляет 60 м / мин, а точность позиционирования без нагрузки составляет ± 0,1 мм.

Технические параметры:

Модель	UL–0816
Размер обработки Швеллера	8#-16#
Мак. длина заготовки (мм)	12000
Мак. диаметр пробивки для стенки(мм)	Круглое отверстие Φ22Овальное отверстие 22*50
Мак. диаметр пробивки для фланца (мм)	Круглое отверстие Φ18Овальное отверстие 18*50
Усилие пробивки (KN)	700
Количество стороны пробивки	3
Количество пуансона	3+3+3
Количество (в ряд)	Any row
Ось с ЧПУ	4
Гидравлическое напряжение(MPa)	25
Метод охлаждения гидравлической системы	Воздухом
Пневматическое напряжение(Mpa)	0.8
Мак. скорость тележки(м/мин.)	60
Частота пробивки(раз/мин.)	40-45
Общая мощность (кВт)	30
Габарит (дшв)мм	2500050002000
Вес станка (T)	13

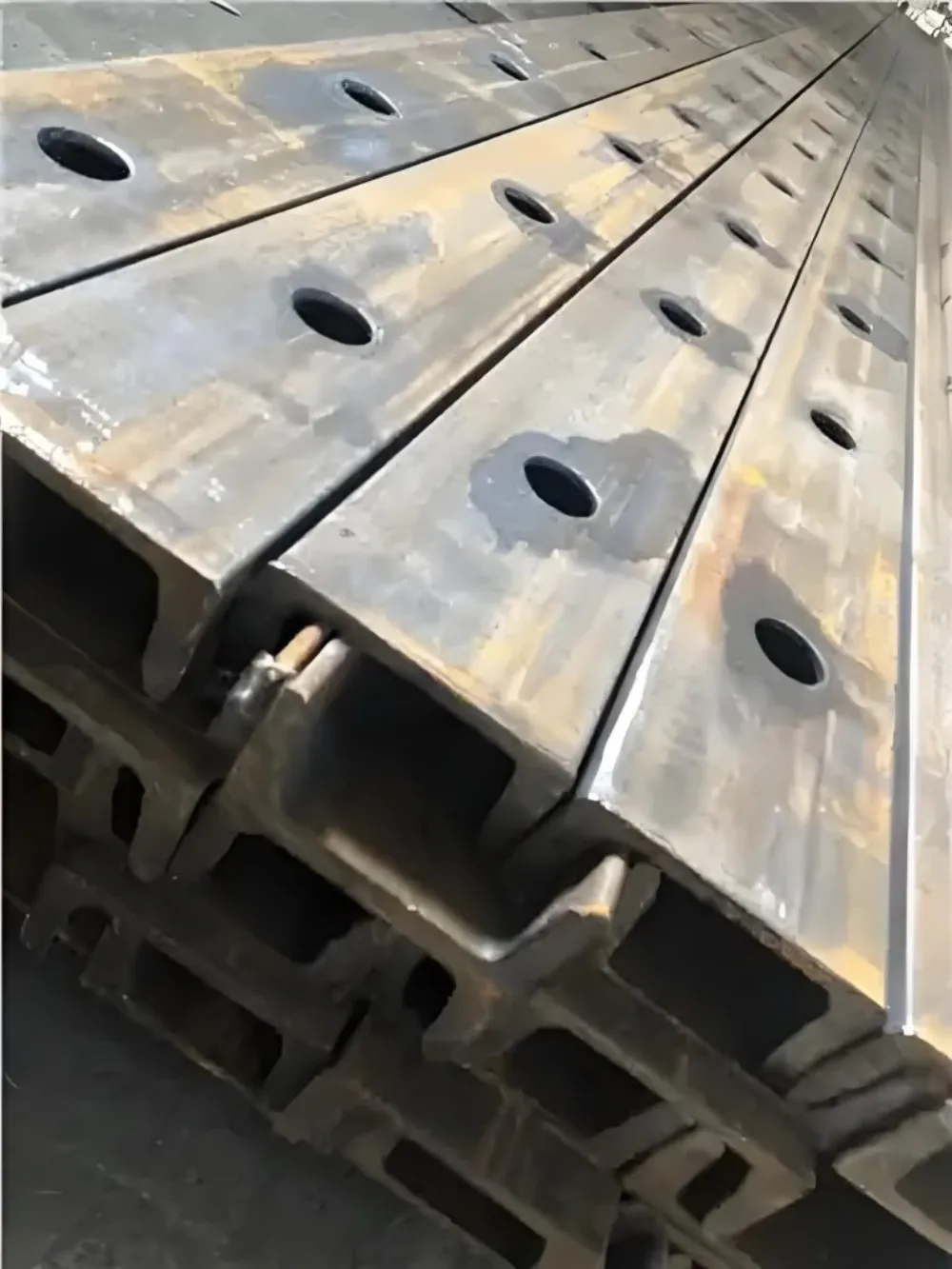

Готовые продукция：

1-23 1-24
