Линия для пробивки и резки уголка с ЧПУ

Когда слышишь ?линия для пробивки и резки уголка с ЧПУ?, первое, что приходит в голову — это, наверное, идеальная картинка: уголок заходит, программа запущена, и на выходе получается готовый набор деталей с идеальными отверстиями и резами. Но на практике, особенно с нашими российскими сортаментами и часто ?неидеальными? условиями, всё оказывается куда интереснее. Многие думают, что главное — это сам станок, а программное обеспечение и оснастка — дело второстепенное. Вот тут и кроется первый подводный камень.

Что на самом деле скрывается за термином ?линия??

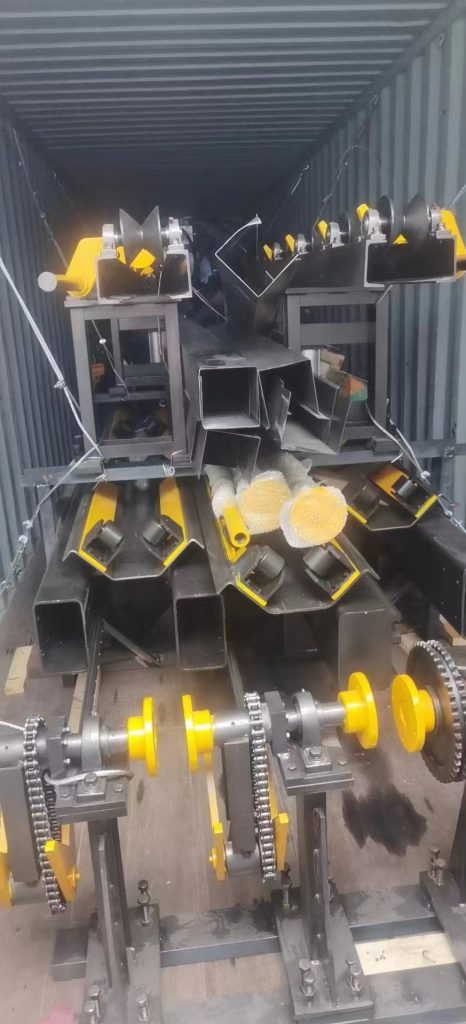

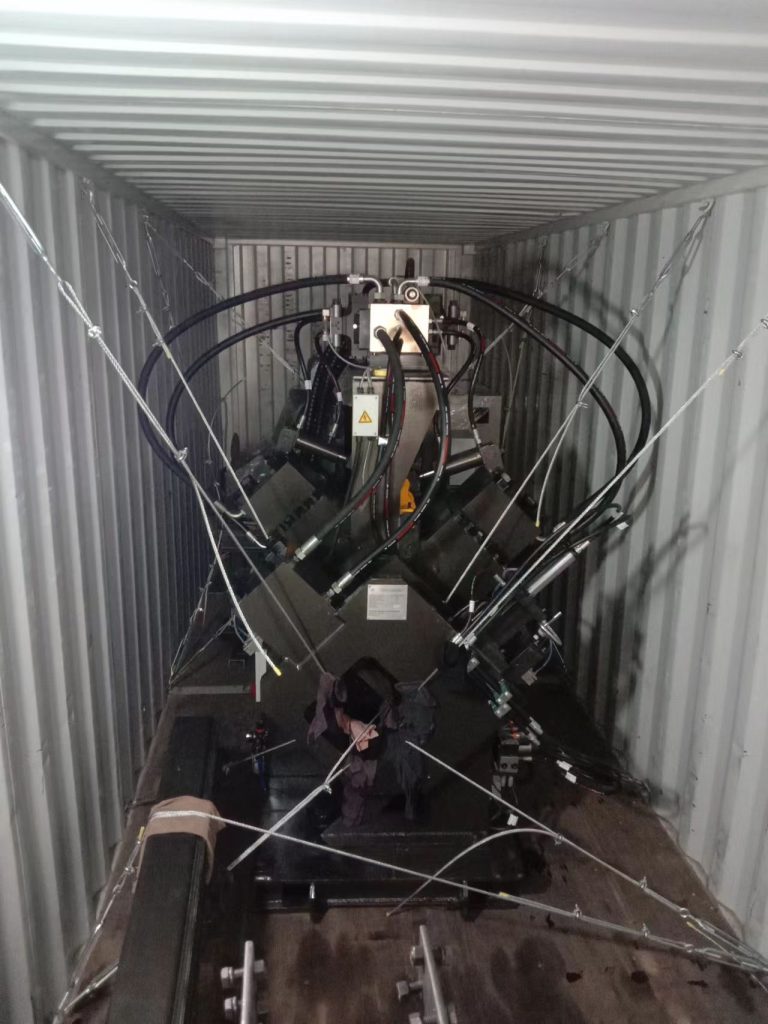

Под ?линией? обычно подразумевается не один агрегат, а комплекс. Это и подающий механизм (конвейер, рольганг), и сам координатный стол с ЧПУ, где установлены и пробивной пресс, и режущая головка (чаще плазменная или газокислородная), и система удаления отходов (грат, окалина). Ключевое звено — это именно пробивка и резка уголка в одной установке, без перепозиционирования заготовки. Экономия времени колоссальная, но только если всё настроено как часы.

Самый больной вопрос — точность позиционирования длинномерного уголка. Он же не идеально прямой, его может ?вести?. Если система подачи и прижима слабовата, то к концу 12-метровой заготовки накопленная ошибка может запросто превысить допустимый по ГОСТу миллиметр-полтора. Приходится либо мириться, либо вводить коррекцию по датчику, что усложняет и удорожает систему. Не каждый производитель это честно озвучивает.

Кстати, о производителях. На рынке много предложений, но не все комплексы ?заточены? под наш профиль работы — например, под массовое производство узлов для опор ЛЭП или мостовых конструкций. Тут нужна не просто скорость, а выносливость на непрерывную работу и способность ?переваривать? уголок с окалиной или легкой деформацией. Один из немногих, кто открыто говорит об этих нюансах и предлагает решения — это Jinan Safety United Technology and Trade Co., Ltd.. На их сайте safetycnc.ru видно, что они фокусируются как раз на оборудовании для обработки металлопроката, включая уголок, и это не просто слова. Их линия для пробивки и резки уголка с ЧПУ проектируется с учетом необходимости работать с материалом разного качества.

Оснастка и ПО: где чаще всего ?спотыкаются?

Пробивной инструмент — это отдельная история. Пуансоны и матрицы под разные диаметры отверстий и толщины металла. Казалось бы, мелочь. Но если оснастка сделана из слабой стали или имеет неверные углы заточки, то ресурс падает в разы. Бывало, заказчики экономили на комплекте оснастки, покупали ?не родные? инструменты, а потом удивлялись, почему матрица раскалывается после 30 000 ударов вместо заявленных 100 000. Или почему края отверстия получаются с заусенцем, который потом приходится снимать вручную.

Программное обеспечение для раскроя и пробивки — второй критический момент. Хорошее ПО не просто преобразует чертеж в G-код. Оно должно оптимально раскладывать детали на длине уголка, минимизируя отходы, и рассчитывать последовательность операций так, чтобы избежать деформации заготовки от локального нагрева при резке или от соседних пробивок. Дешевые или ?самописные? решения часто этого не умеют, и оператору приходится вручную править программу, теряя время и рискуя сделать ошибку.

Здесь опыт Jinan Safety United оказался полезен. В их комплексах ПО часто уже адаптировано под типовые задачи для строительных металлоконструкций и башен. То есть в библиотеке есть готовые параметры для стандартных профилей и толщин, что сильно ускоряет подготовку к производству новой партии. Это не панацея, но хороший базис, от которого можно отталкиваться.

Из цеха: случаи из практики и ?грабли?

Приведу пример. Запускали линию на одном из наших заводов по производству элементов для высоковольтных опор. Уголок 75х75х6, нужно набить десятки отверстий под болты и сделать вырезы сложной формы. Первая проблема — вибрация при пробивке последних отверстий на конце свободно лежащей балки. Решение оказалось в доработке поддерживающих роликов и добавлении промежуточных прижимов. Без этого точность была никакая.

Другая история — резка. Плазма режет быстро, но срез получается с конусностью и наплывами. Для ответственных сварных соединений это не годится. Пришлось переходить на газокислородную резку для более толстых сечений, хотя это и медленнее. Но качество кромки — важнее. Это тот самый момент, когда общие слова о ?высокоскоростном оборудовании? из описания компании на safetycnc.ru сталкиваются с реальностью: скорость важна, но не в ущерб качеству реза, особенно для последующей сварки в высоконагруженных конструкциях, типа тех же сосудов высокого давления.

Был и откровенно неудачный опыт с системой удаления окалины и грата. Сначала поставили обычный скребковый транспортер. Он забивался за неделю, требовал постоянной очистки. В итоге заменили на систему с водяной ванной и шнеком — дороже, но работает практически без вмешательства. Это к вопросу о том, что линия для пробивки и резки уголка с ЧПУ — это система, где каждая ?мелочь? влияет на общую эффективность.

На что смотреть при выборе? Неочевидные моменты

Первое — это не максимальная скорость, а стабильность и повторяемость точности на всей длине обработки. Запросите у поставщика результаты тестовых прогонов с вашим типовым материалом, а лучше проведите свои. Смотрите на разброс размеров у первой и последней детали в партии.

Второе — доступность и стоимость расходников и сервиса. Как быстро можно получить тот же пуансон или сопло для плазмы? Если ждать месяц, всё преимущество в производительности теряется. Компании типа Jinan Safety United, которые специализируются именно на этом сегменте, обычно имеют налаженные каналы и склады ЗИП, что серьезный плюс.

Третье — гибкость. Сможет ли линия без серьезных переделок обрабатывать не только равнополочный, но и неравнополочный уголок? Или перейти с пробивки на сверление, если понадобится отверстие под потай? Заранее продумайте возможные будущие задачи. Их оборудование, судя по описанию применения в электрических башнях и мостах, как раз рассчитано на разнообразие задач в рамках металлоконструкций.

Вместо заключения: мысль вслух

Так что, линия для пробивки и резки уголка с ЧПУ — это мощный инструмент, но не волшебная палочка. Она требует понимания технологии, внимания к деталям и готовности адаптировать её под свои конкретные условия. Идеальных решений нет, есть более или менее подходящие. Главное — не гнаться за дешевизной ?железа? в ущерб оснастке и софту, и четко представлять, что ты хочешь получить на выходе: просто дырки в металле или готовые, точные детали для сложной сборки. И в этом плане, выбор поставщика, который глубоко в теме, как та же Jinan Safety United, работающая над повышением качества именно для таких задач, — это уже половина успеха. Остальное — работа наладчиков и операторов.
