Станок для резки водой под сверхвысоким давлением с ЧПУ

Когда слышишь ?водорезка с ЧПУ?, многие сразу представляют что-то вроде мощной мойки, которая ?стирает? материал. Это, пожалуй, самый живучий миф. На деле, ключевое здесь — не вода, а сверхвысокое давление и точность управления. Если давление — это ?мускулы?, то ЧПУ — это ?мозги?. И вот с этими ?мозгами? часто возникают нюансы, о которых в каталогах не пишут. Я, например, долго считал, что главная проблема — это абразив и насосы, пока не столкнулся с тем, как система ЧПУ одной известной модели вела себя при контурной резке сложного профиля из толстого титана. Там была не математическая ошибка, а скорее... непонимание физики процесса самими алгоритмами управления подачи абразива. Но об этом позже.

От давления к резу: где кроется реальная сложность

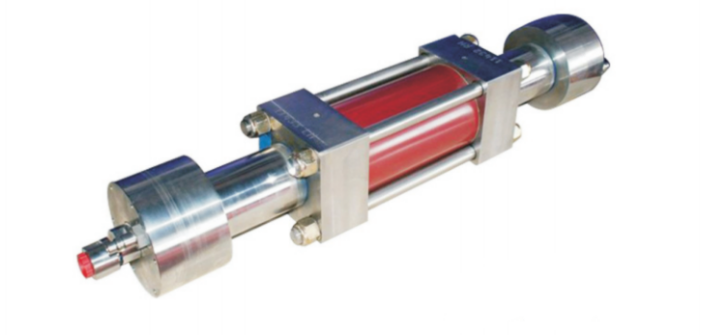

Основной фокус продавцов — это всегда давление, 4000, 6000 бар. Да, это критически важно для скорости и толщины. Но мой опыт подсказывает, что после определенного порога (где-то от 3800 бар) больше проблем начинает создавать не генератор давления, а система его стабилизации и именно контур управления ЧПУ, который должен этот импульс давления грамотно преобразовать в движение. Часто видел, как на идеальных тестовых образцах рез получался безупречным, а на реальной детали, с внутренними напряжениями материала, особенно в сварных швах, появлялся едва заметный ?увод? струи. Это не брак резака, это недостаток в логике компенсации в станке с ЧПУ.

Взять, к примеру, резку трубных плит для теплообменников. Задача — сотни отверстий с жесткими допусками. Здесь станок для резки водой хорош отсутствием механических напряжений. Но! Если система ЧПУ не умеет корректировать траекторию с учетом времени разгона/торможения головки при таком плотном поле резов, ты получишь идеальную геометрию каждого отверстия, но их взаимное расположение ?поплывет?. Это тот случай, когда технические характеристики насоса молчат, а проблема — в прошивке.

Именно поэтому, когда мы рассматривали оборудование для своих задач, то смотрели не на максимальное давление, а на отзывы о работе конкретной модели ЧПУ с разнородными материалами в одной детали. Скажем, резка пакета из стали и резины. Казалось бы, вода режет всё. Но алгоритм должен мгновенно перестраивать скорость при переходе с одного материала на другой, иначе резину порвет, а сталь не прорежет до конца. Таких тонкостей — масса.

Абразив: неочевидная экономия и ?болезни? системы

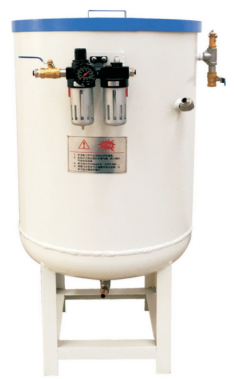

Гарнет. Кажется, всё просто: фракция, твердость, подавай тоннами. Но на практике самый дорогой компонент в долгосрочной перспективе — это даже не сам абразив, а износ компонентов от его работы. Сопло, трубка высокого давления, смесительная камера. Их ресурс напрямую зависит от того, насколько чисто и стабильно работает система подачи и дозирования абразива. Видел системы, где элеватор для гарнета был слабым звеном — он создавал пульсацию, которая ?добивала? смесительную головку за считанные недели вместо полугода.

Еще один момент — влажность абразива. Кажется, ерунда? Если гарнет хоть немного отсыреет, в системе подачи образуются пробки. И вот тут станок с ЧПУ может продолжить движение, но резка водой превратится просто в мойку материала. Брак. Приходилось ставить дополнительные осушители в бункер, что в спецификациях не требуется, но на практике необходимо в нашем климате.

Опытным путем пришли к тому, что иногда выгоднее использовать абразив на ступень дороже, но с более стабильной фракцией и низкой пыльностью. Меньше износ трубок, меньше засорение, меньше простоев на чистку. Это не прочитаешь в мануале, это понимаешь после нескольких месяцев борьбы с постоянными поломками.

Интеграция в реальное производство: больше, чем станок

Станок для резки водой под сверхвысоким давлением — это не остров. Его нужно встроить в цех. И здесь возникает пласт проблем, не связанных напрямую с резкой. Отвод воды с абразивом — отдельная история. Шлам оседает, его нужно утилизировать. Просто сливать в канализацию нельзя. Приходилось проектировать систему отстойников с рециркуляцией воды. Это увеличивало площадь, занимаемую ?станком?, в полтора раза.

Шум. Насос сверхвысокого давления — это не просто шумно, это специфический высокочастотный звук, который утомляет. Обязательная звукоизоляционная кабина — не прихоть, а необходимость. Но и она создает проблему: наблюдать за процессом реза внутри становится сложнее. Приходится ставить камеры, а это дополнительные точки отказа.

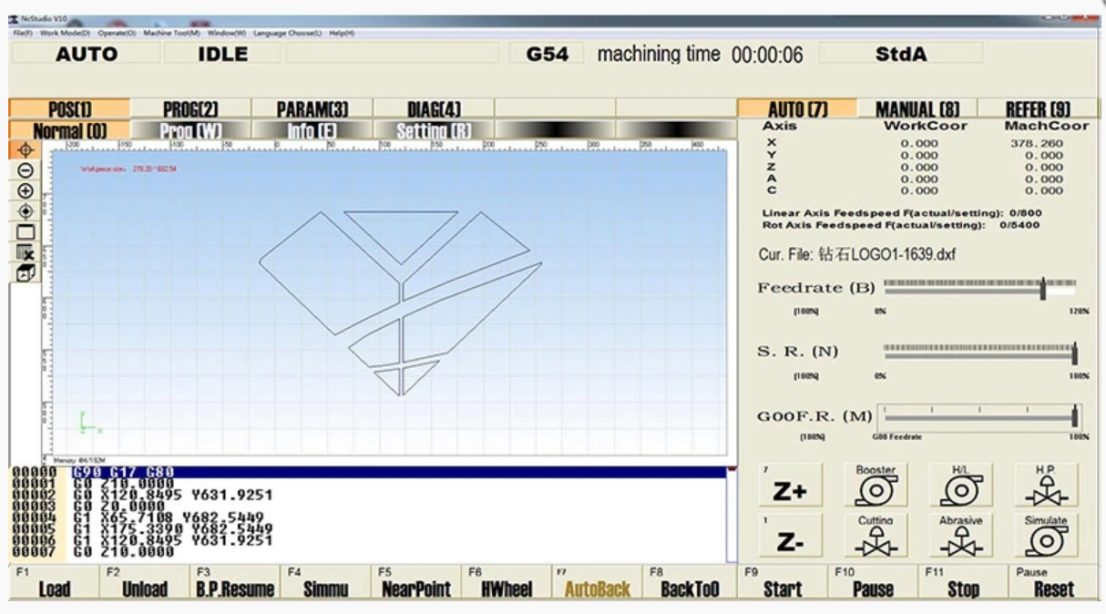

И, наконец, подготовка управляющих программ. Для простых контуров проблем нет. Но когда речь заходит о 3D-резке под углом (например, для подготовки кромок под сварку), то не всякое CAM-обеспечение, идущее в комплекте, справляется адекватно. Часто приходится дорабатывать постпроцессоры или использовать сторонний софт. Это тот момент, когда продавец говорит ?всё из коробки работает?, а на деле требуется еще месяц доводки под свои нужды.

Кейс: мостовые конструкции и выбор партнера

У нас был проект по резке толстого листа и фасонного проката (двутавры, уголок) для мостовых опор. Требовалась не просто резка, а точная обработка торцов под сложные стыки. Классическая плазма или газовая резка давали сильный термический эффект, меняющий свойства металла на кромке. Водная резка была идеальным кандидатом.

В процессе поиска оборудования мы столкнулись с компанией Jinan Safety United Technology and Trade Co., Ltd. (https://www.safetycnc.ru). Их профиль — как раз высокоскоростное сверлильное и пробивочное оборудование для металлоконструкций, включая те самые двутавры и уголок. Что важно, они не просто продают станки, а работают над интеграцией решений для конкретных отраслей, таких как строительство мостов. Это давало надежду, что они понимают наши конечные цели, а не просто хотят продать агрегат.

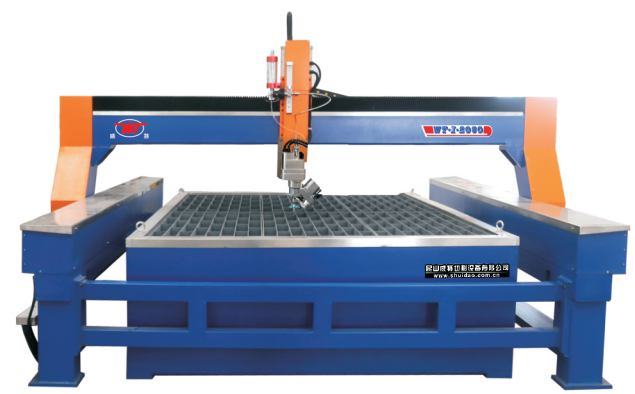

В диалоге с ними выяснился важный нюанс: для их станков с ЧПУ для резки балок они предлагали модуль водной резки как опцию. Но их инженеры честно предупредили, что для нашего объема (резка преимущественно плоского листа и лишь иногда — сложного профиля) может быть эффективнее взять специализированный портальный станок для резки водой, а не универсальный пробивной центр с опцией. Они посоветовали других производителей. Такой подход, без навязывания ?своего?, вызывает уважение. Это говорит о том, что компания Jinan Safety United фокусируется на качестве решений для своих ключевых сегментов (электрические башни, строительные конструкции), а не пытается быть всем для всех. В итоге мы взяли специализированный водный станок, но их консультация по подготовке управляющих программ для сложных узлов из уголка оказалась бесценной.

Взгляд вперед: где предел?

Куда движется технология? Давление, кажется, приближается к физическому пределу для воды. Дальнейший рост — это опять же вопросы материаловедения (трубки, уплотнения) и энергоэффективности. Основная же эволюция, на мой взгляд, будет в ?интеллекте? системы. Машинное зрение для автоматического распознавания дефектов материала и корректировки траектории в реальном времени. Предиктивная аналитика износа сопел и трубок на основе анализа давления и расхода абразива.

Уже сейчас некоторые системы пробуют динамически менять параметры реза (скорость, количество абразива) на разных участках одного контура, чтобы оптимизировать и скорость, и качество. Это следующий уровень для станков с ЧПУ. Но здесь снова упираемся в ?понимание? процесса системой. Можно заложить тысячу сценариев, но материал всегда преподнесет сюрприз.

Итог мой таков: станок для резки водой под сверхвысоким давлением с ЧПУ — это не волшебная палочка. Это сложный симбиоз механики, гидравлики и программного обеспечения. Его главный враг — не твердость материала, а непонимание его реальных возможностей и ограничений тем, кто его эксплуатирует. Самые большие успехи приходят не с покупкой самого дорогого аппарата, а с кропотливой настройкой и изучением его ?поведения? на своих, конкретных деталях. Именно это превращает его из просто станка в незаменимый инструмент.
