Автоматическая Линия для пробивки, маркировки и резки швеллера и листового стали, BP1410, BP1412
Классификация：Автоматическая Линия для пробивки, маркировки и резки швеллера и листового стали, BP1410, BP1412
Описание
маркер
Описание

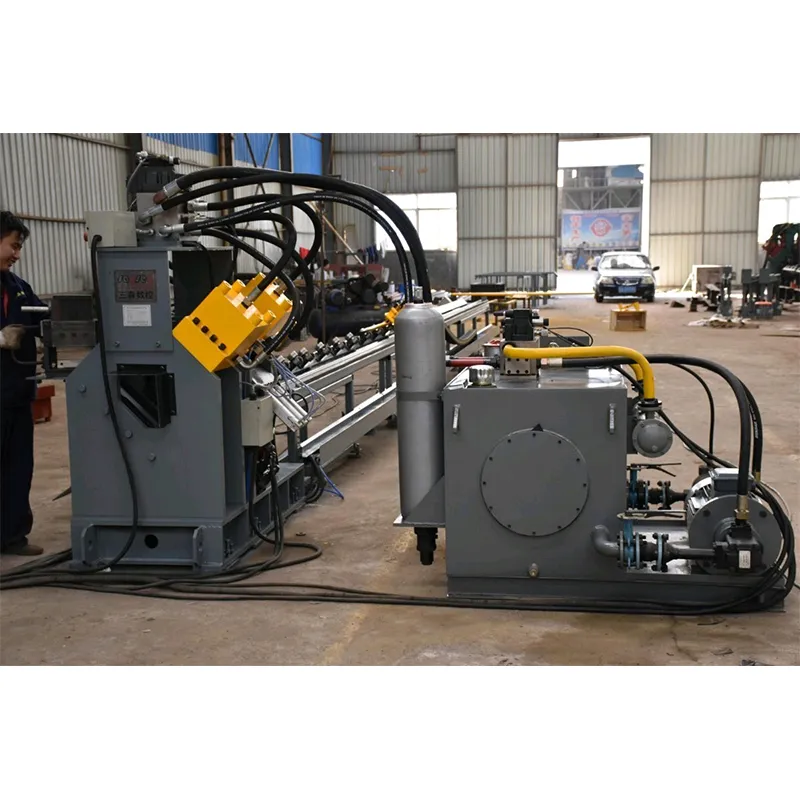

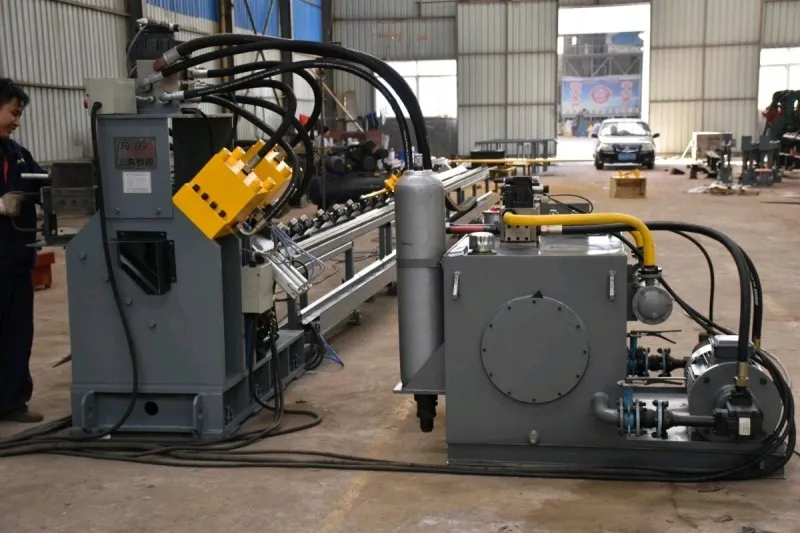

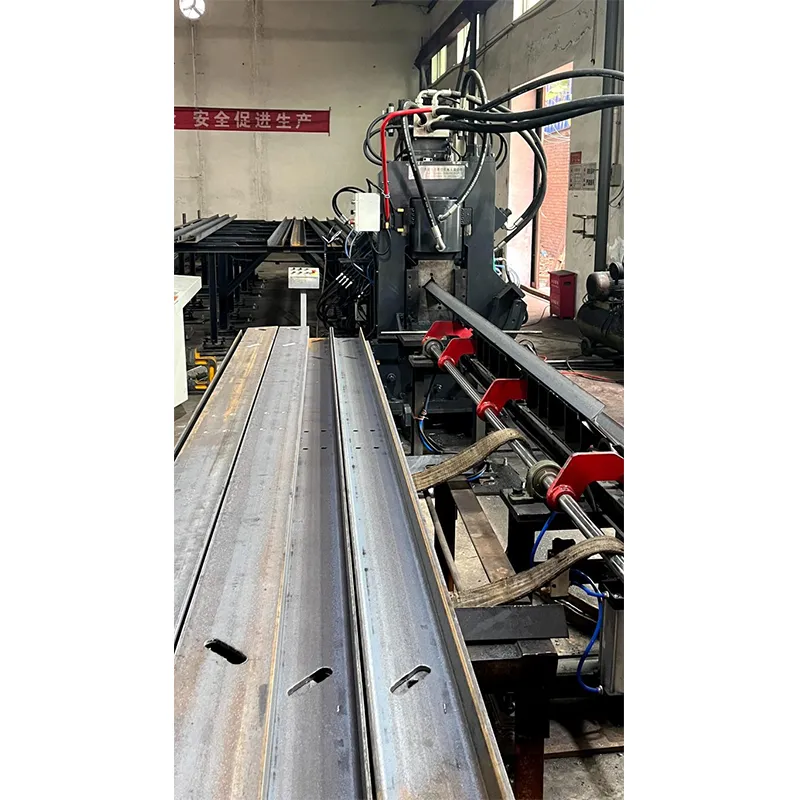

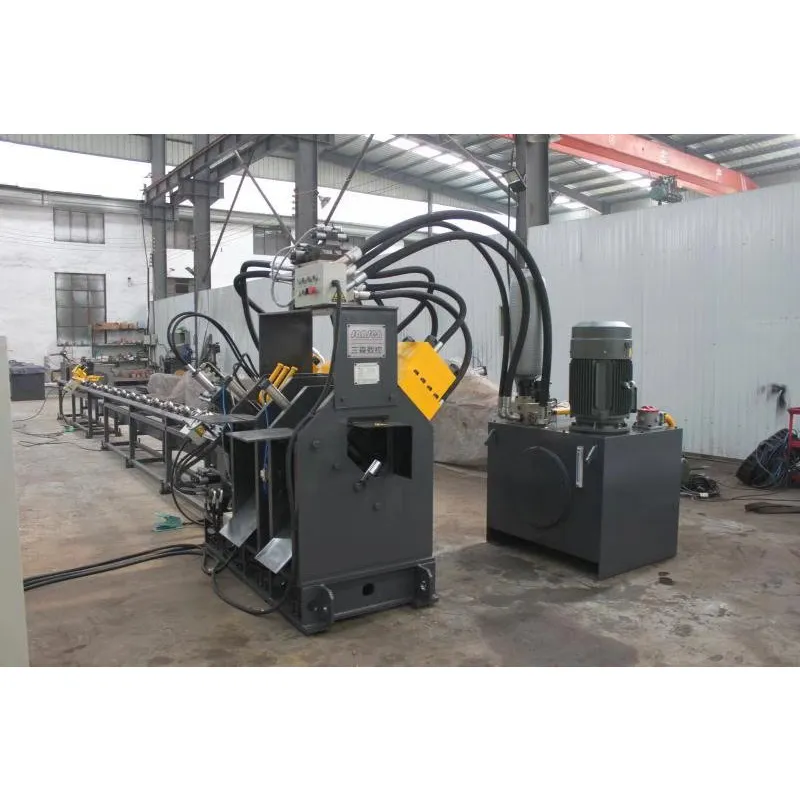

Линия для пробивки, маркировки и резки швеллера и листового стали, BP1410, BP1412
Сфера применения：

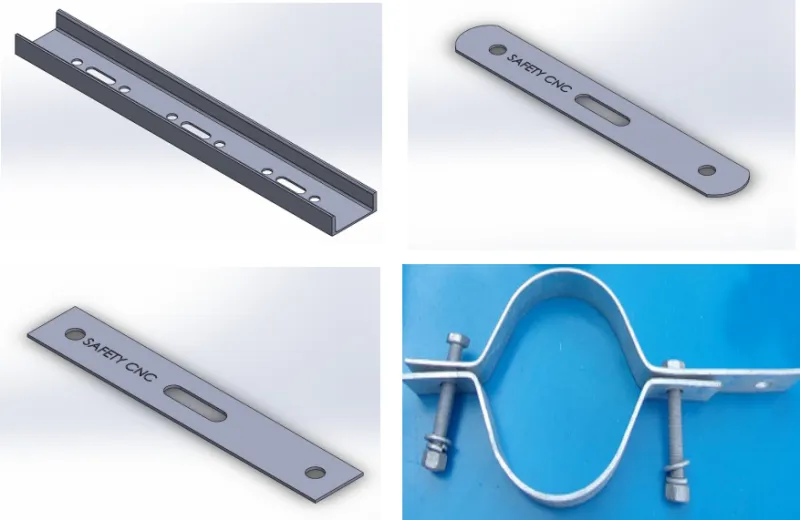

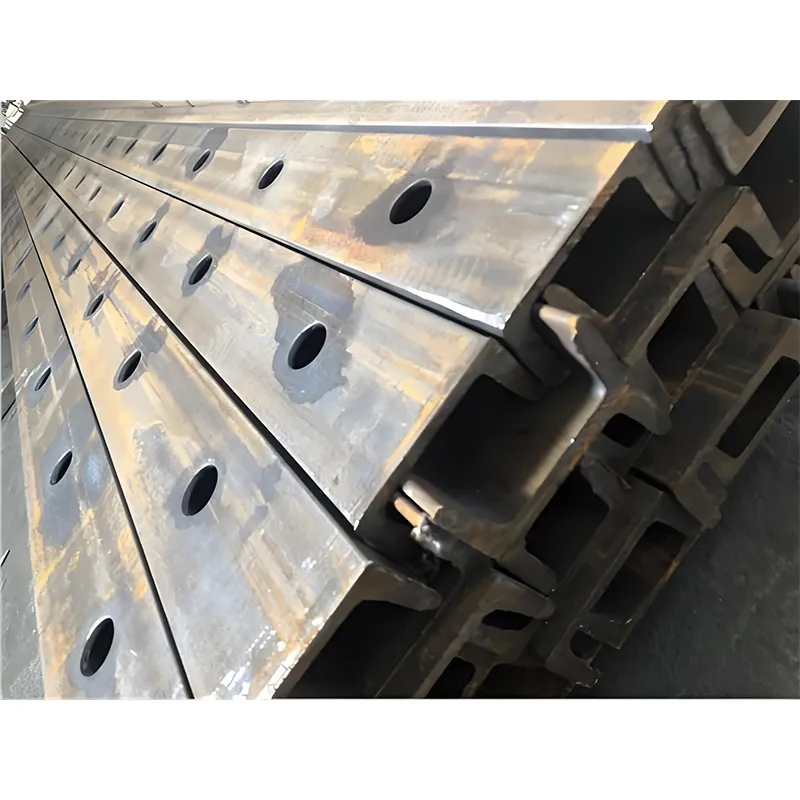

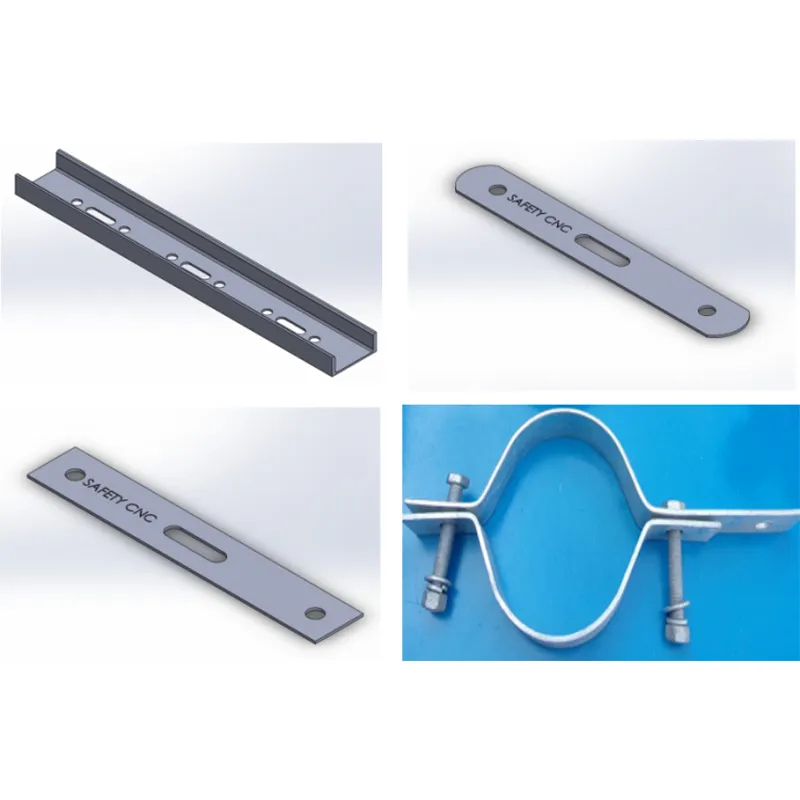

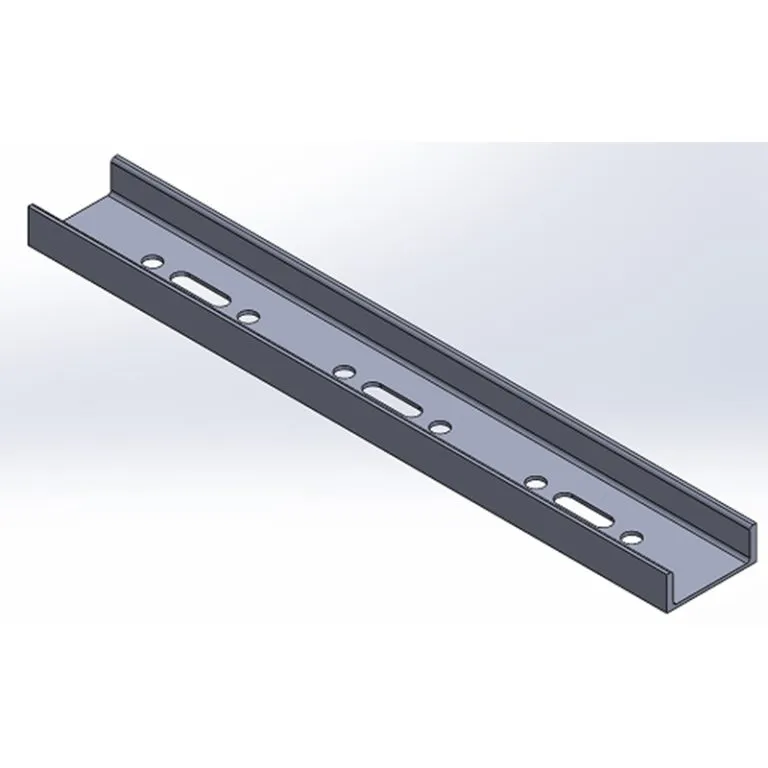

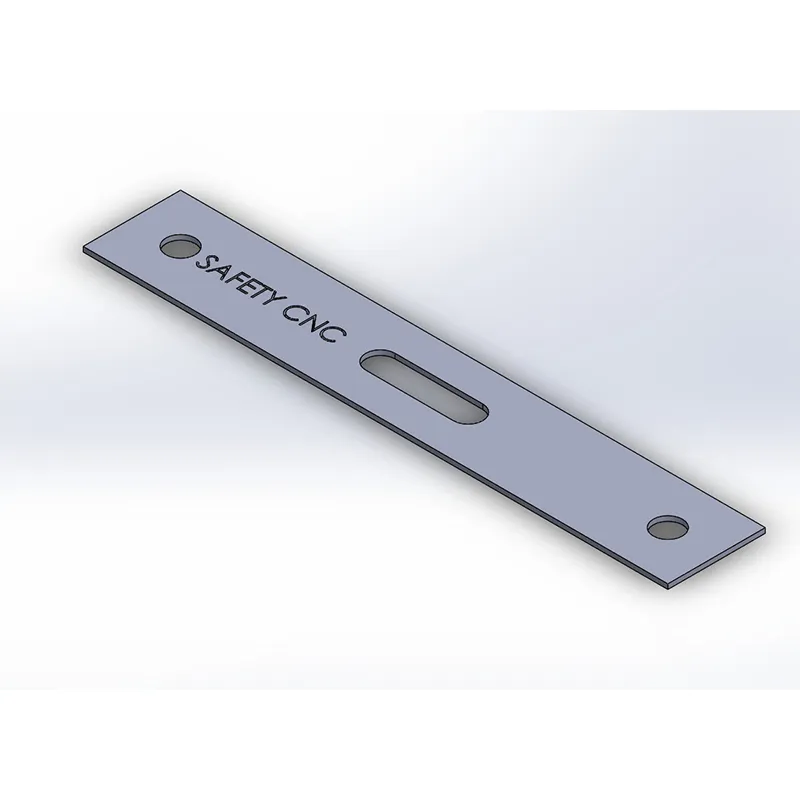

Используется в основном для штамповки, резки и маркировки швеллера, листовой стали на электрических мачтах, электро-металлических зажимах, железных аксессуарах, автомобильных листовых рессорах и других отраслях промышленности. Также возможна штамповка на швеллерной стали.
Особенности структуры продукции：

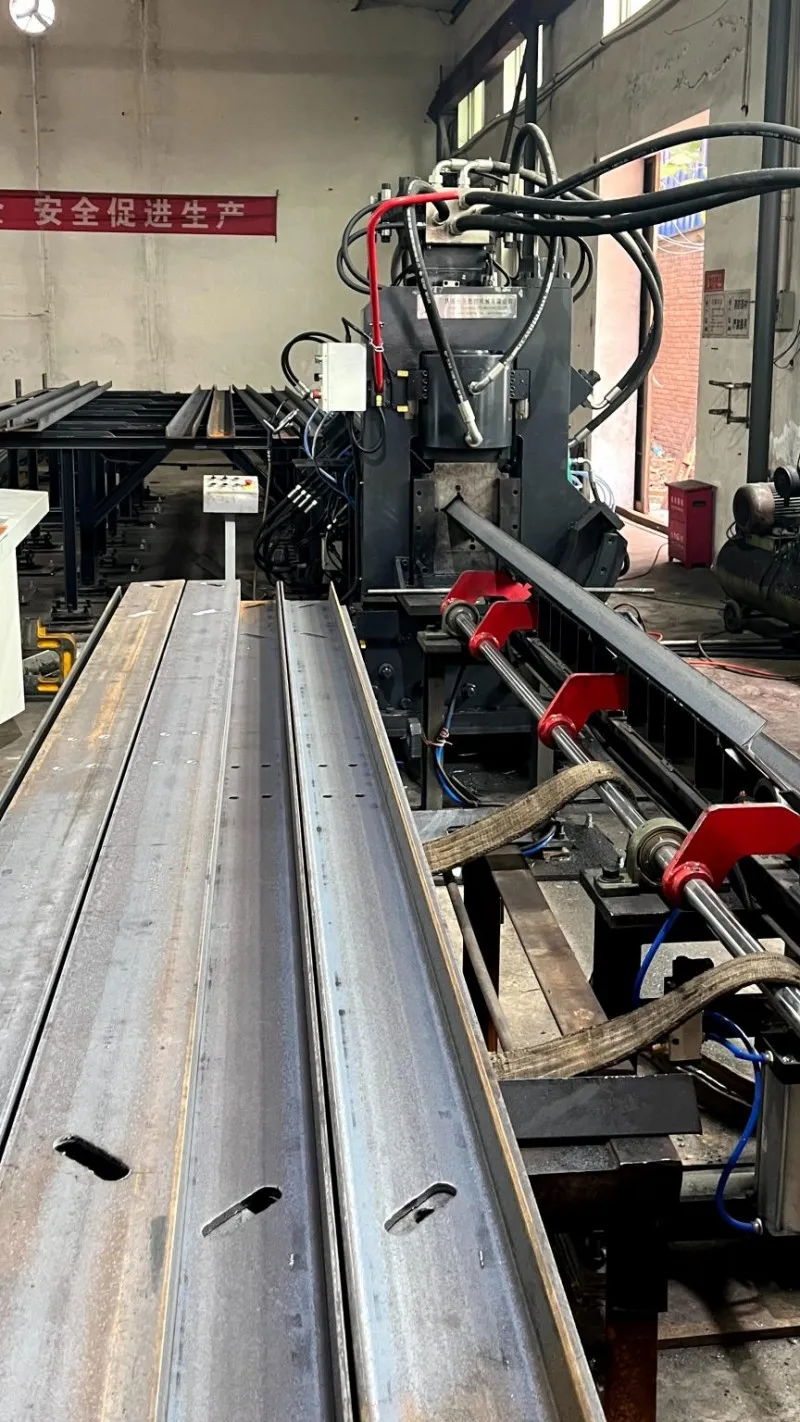

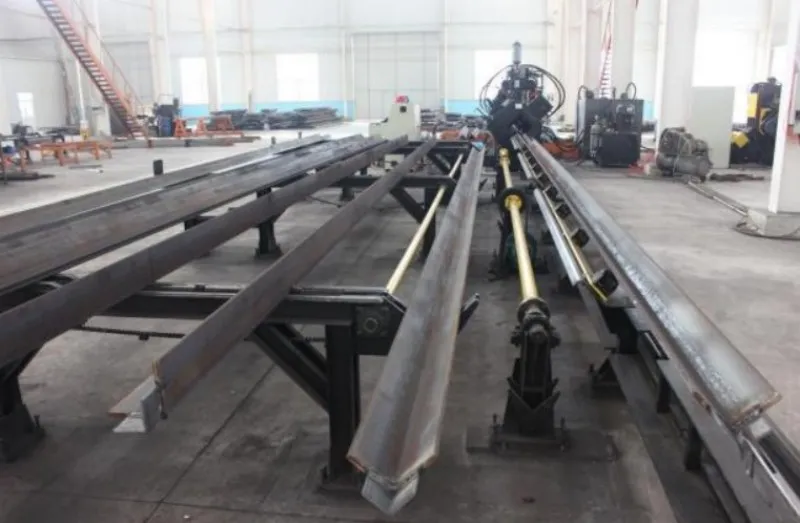

1.Загрузочная часть состоит в основном из горизонтальной платформы.
Горизонтальная платформа приводится в движение двигателем и редуктором через звездочку и цепь, а также через три длинных вала и шесть самодельных муфт для синхронизации четырех цепей с блоками переключения. Таким образом, стальной уголок является стабильным и имеет низкий уровень шума во время транспортировки. Эта деталь предназначена для транспортировки стального уголка к желобу в ожидании захвата профиля от тележки.
2.Подающая часть в основном состоит из питающего канала и тележки с ЧПУ.
(1) Питающий канал состоит из транспортирующих роликов, зубчатое колесо и рейки и направлящих.
В подающем канале используется высокопрочная двойная прямоугольная направляющая бренда HIWIN из Тайвана.По сравнению с традиционным роликовым каналом он обладает такими преимуществами, как высокая точность управления, низкий уровень шума, высокое сопротивление крутящему моменту, высокая скорость без вибрации и низкая скорость без ползания.

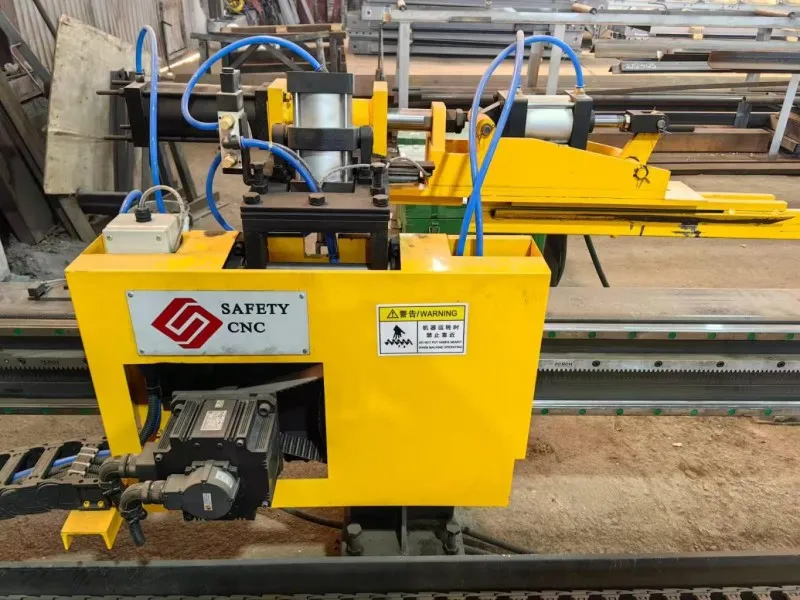

(2) Подающая тележка состоит из корпуса тележки, зажима, зажимного цилиндра, поворотного цилиндра, серводвигателя и т. Д. Подающий канал и тележка неразделимы. Во время работы подающая тележка направляется двумя точными направляющими по каналу подачи, что обеспечивает высокую точность, стабильность, стабильность и низкий уровень шума.

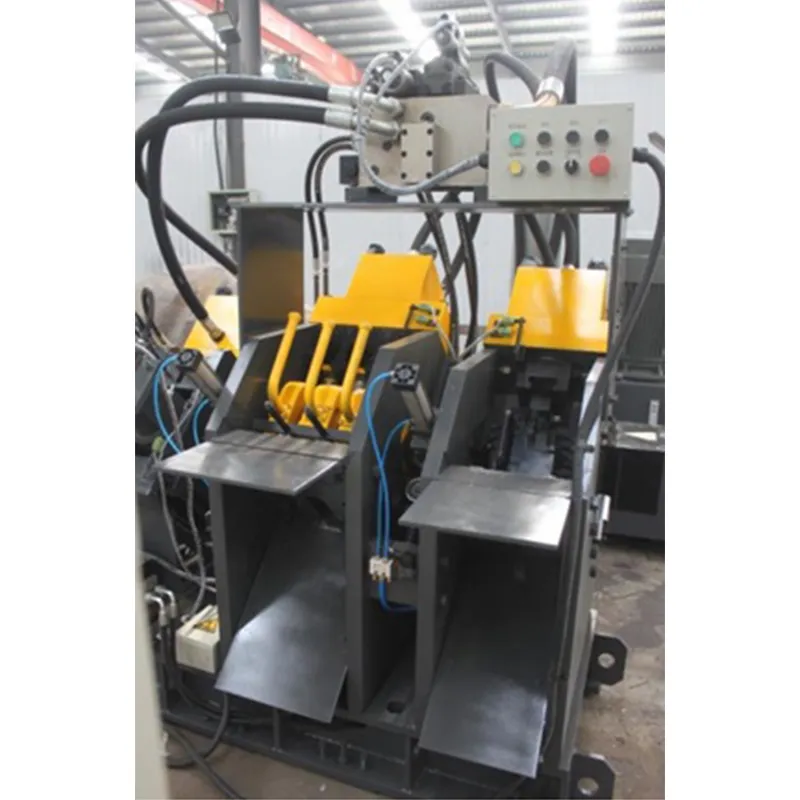

3.Основной блок состоит в основном из прессовального узла, блока маркировки, пробивки и резки.
(1) Основная функция прессовального узла заключается в сжатии стального уголка, чтобы предотвратить отклонение стального уголка при напряжении и влияние на точность обработки.

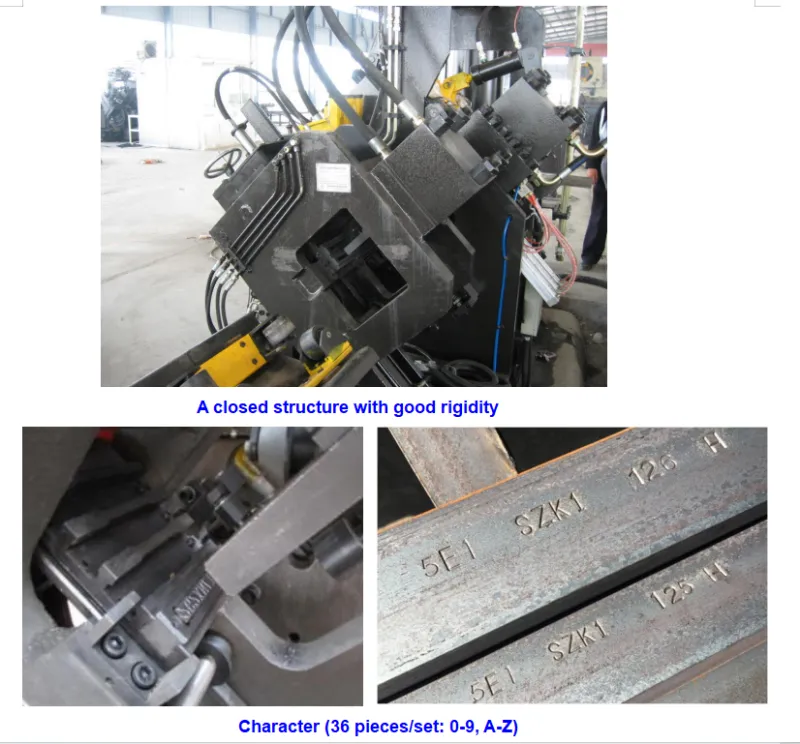

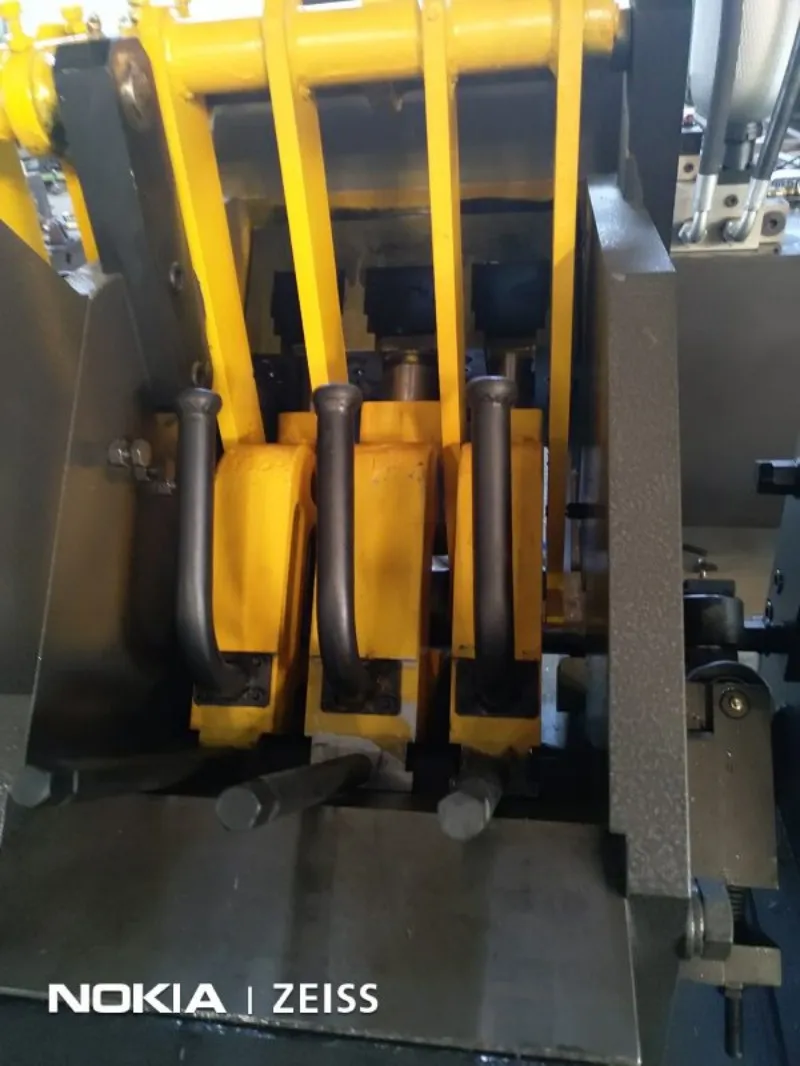

(2) Блок маркировки состоит из опоры станины, закрепленной на основании машины, подвижной станины, гидравлической напорной головки и четырехпозиционного масляного цилиндра, который осуществляет перестановку четырех полей слов. Согласно инструкции компьютера, распечатайте в месте, требуемом на чертеже. Чтобы соответствовать диапазону обработки машины, добавлен механизм ручной регулировки, который можно использовать для изменения нижнего положения мобильного корпуса (а именно положения головы), чтобы адаптироваться к положению набора углов различных спецификаций.
(3) Блок пробивки: он состоит из трех корпусов, двух гидроцилиндров, двух держателей пробивки с инструменов, двух приводных механизмов и двух сервоприводов для регулировки расстояния. В каждой стороне можно установить два пуансона разной спецификации, и каждый пуансон снабжен воздушным цилиндром. В соответствии с компьютерными инструкциями пуансон выбирается автоматически, то есть соответствующий цилиндр выбирается для проталкивания соответствующей подставки;

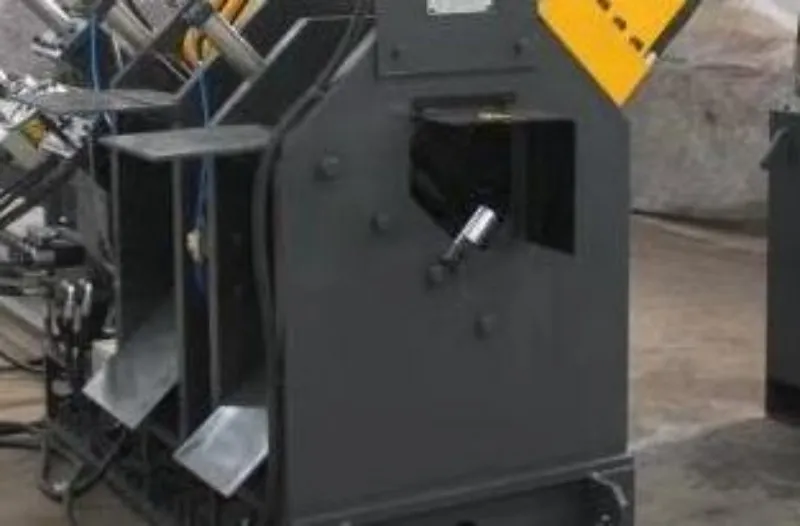

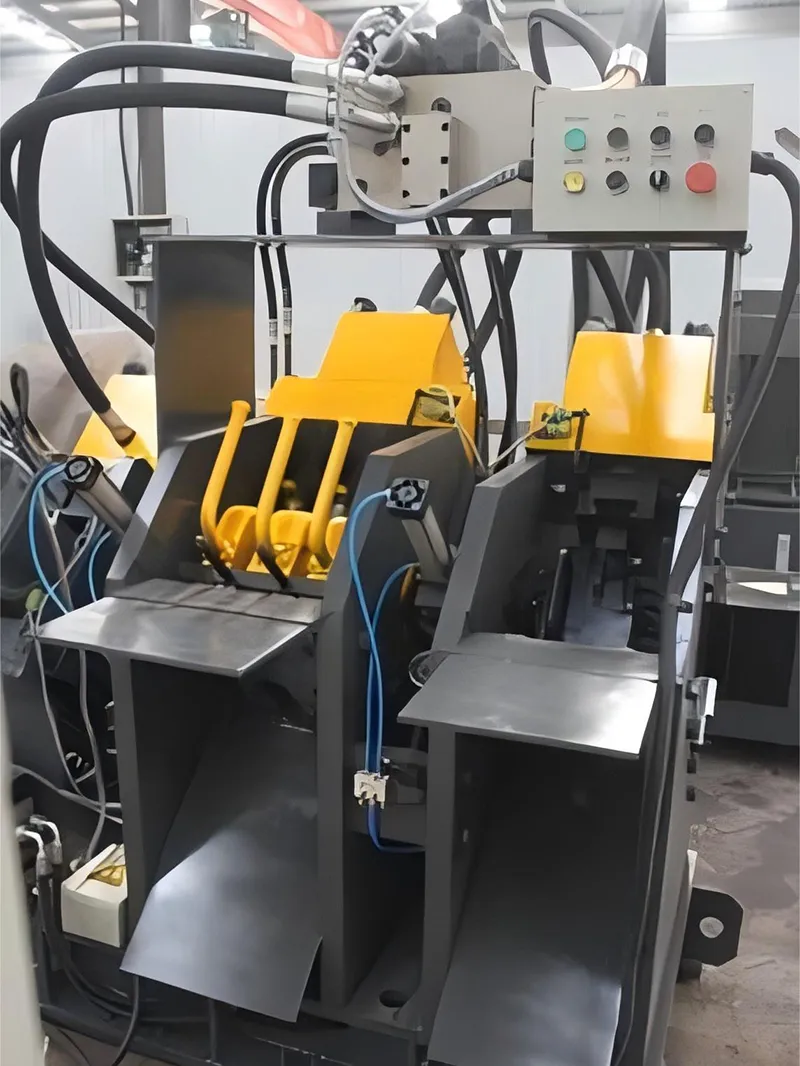

(4) Блок ножниц состоит из корпуса рамы, режущего цилиндра, механизма верхнего ножа и механизма нижнего ножа. Замена различных режущих головок в этом устройстве позволяет выполнять многопрофильную резку.
4. Выходной конвейер состоит из опорного ролика заготовки и поворотного цилиндра. Готовыепродукция размещается на левую или правую сторону.
5.Гидравлическая система состоит из масляного бака, группы насосов высокого и низкого давления, охладителя, группы главных клапанов и других групп регулирующих клапанов. Она используется для обеспечения рабочей мощности каждого цилиндра главного двигателя.

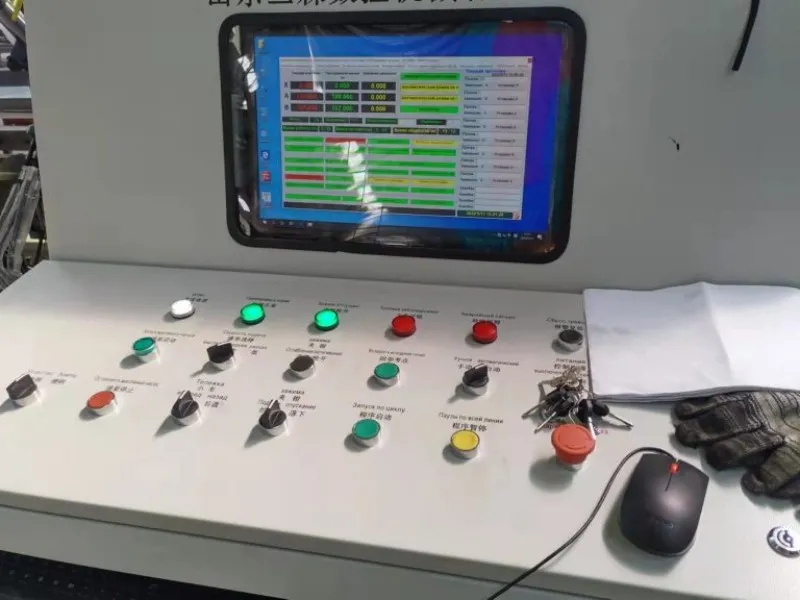

6.Система электрического управления состоит из электрического шкафа управления, пульта управления и станции управления тележкой.

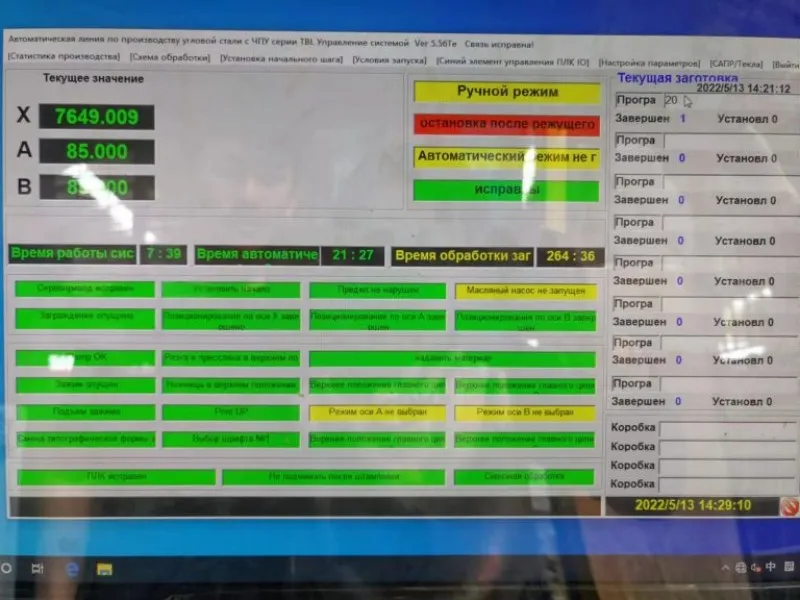

(1) Станок оснащен главным компьютером в нём установлено специальное программное обеспечение для программирования заготовок. А также у него есть мощная функция, например, на экране компьютера можно отображать графику детали и проверять программу.
(2) Управляющее программное обеспечение контролирует работу машины в любое время.При возникновении неисправности на экране будут отображаться подробные сведения о причине и способе устранения неисправности.
Технические параметры:
| одель | BPG1410 | |
| Сфера обработки |
Листовая сталь |
40*4-140*10 мм |
|
Швеллер |
8＃- 14＃ |
|
|
Длина изделия |
6000 мм（можно установить согласно заказу） |
|
| Пробивка |
Мощность пробивки |
800KN |
|
число заданных мест для штамповки |
3шт |
|
|
Диаметр штамповки |
Круглое отверстие ¢26；продольное отверстие 22×50 мм |
|
| маркировка |
Мощность маркировки |
650KN |
|
число заданных мест для маркировки |
4шт |
|
|
Размер заглавной буквы |
14x10x19 мм |
|
|
Количество заглавных букв |
12шт |
|
| резка |
Мощность обрезки |
950KN |
|
Метод обрезки |
Плоский единичный нож；дугообразная обрезка |
|
|
Система с ПЧУ |
PLC+ компьютер |
|
|
Количество с ЧПУ |
X+A+B |
|
|
Метод подачи материала |
Тележки |
|
|
Скорость подачи материала |
50-80 м/мин |
|
|
Точность обработки |
Соответствует стандарту GB2694-2010 |
|
|
Метод программирования |
Программирование системой координат |
|
|
Функция программы |
Отображение языка неисправности |
|
