Автоматический Трёхкоординалыный сверлильный станок для двутавровой балки,, BHD1206A

Применение:

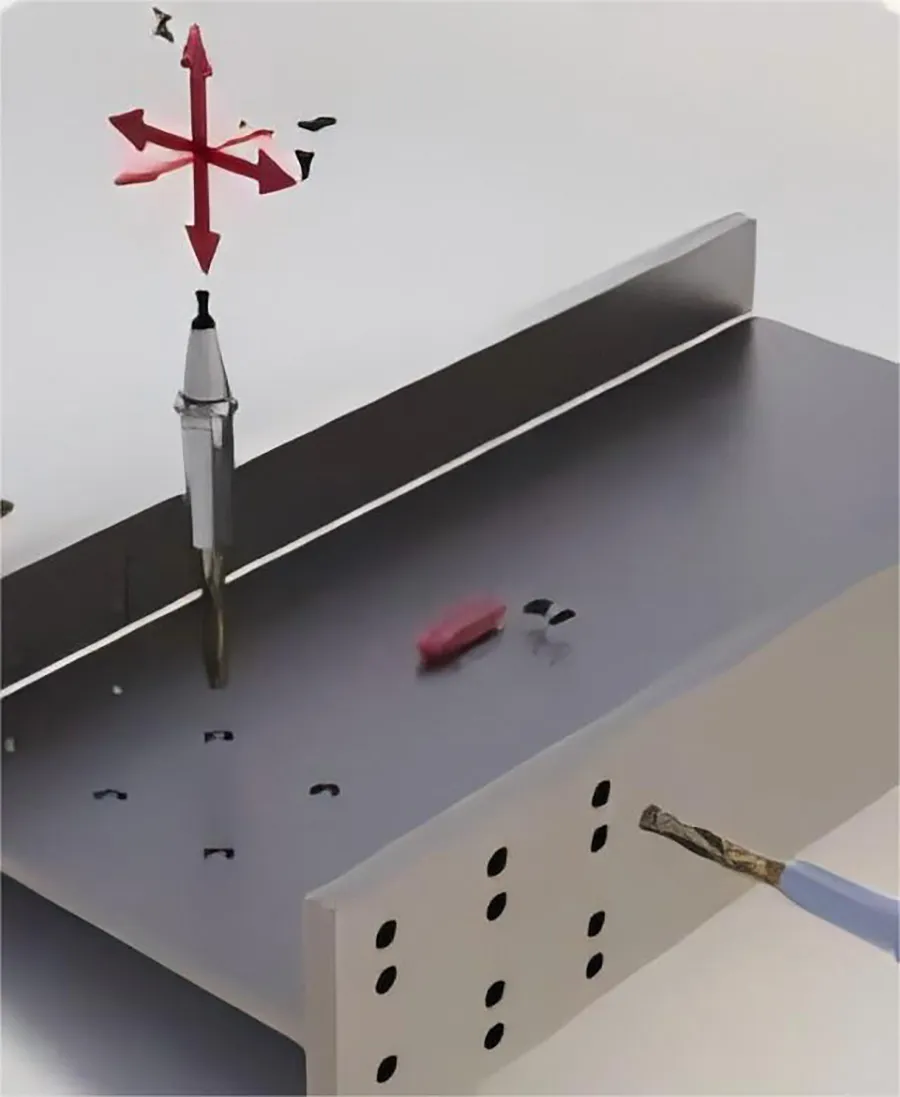

При изготовлении стальных конструкции в области архитектуры и мостостроения, необхдимо сверлить Двутавравые балки, Швеллер, Квадратную сталь, и Уголок в трёх сторонах. Этот станок может выполнять эти работы.

Станок отличается такими преимуществами, как позиционирования и подачи трех шпинделя приводится сервидвигателями, включая загрузки с ЧПУ в тележке, высокая точность и высокая производительность и д.т.

Технические параметры:

Модель		BHD1206A
Размеры обрабатываемого двутавра(мм)	Высота стенки	500～2100
	Ширина фланца	200～800
	Мак.длина	12000
Толщина стенки и крыла (мм)		≤60
Сверлильная сильная головка	Количество шпинделя (сверлильной головки)	3 (Верхняя, фиксированная и подвижная сторона по 1шту., в итоге 3 шту).
	Конус шпинделя	BT40
	Мощность шпинделя(кВт)	3×15
	Частота вращения шпинделя (об/мин)	30-3000
Спасобность обработки (мм)	Мак.диаметр отверстия	Φ40
	Мак.диаметр фрезера	Φ60
	Мак.способность нарезания резьбы	M30
Ось с ЧПУ	Количество ось с ЧПУ	7+3 (серводвигатель шпинделя)
	Мощность ось с ЧПУ для подачи	3×2KW
	Мощность ось с ЧПУ для позиционирования	3×1.5KW
	Ось с ЧПУ для подачи	0～5м/мин.
	Ось с ЧПУ для позиционирования	0～10м/мин.
Тережка подачи	Мощность серводвигателя	5(кВт)
	Скорость подачи	20м/мин.
	Мак. вес подачи	10 тонн
Система охлаждения	Количество сопла	3
	Давление воздуха	0.5MPa
	Метод охлаждения	Внутренный+внешний
Габаритный размер (LWH) (mm)		6000 ´ 1600 ´ 3400
Вес станка (кг)		～8000

Главные компоненты:

но	Наименование	Бренд	Страна
1	Линейный направляющий	HIWIN	Тайвань, Китай
2	Шариковая винтовая пара	TBI	Тайвань, Китай
3	Серводвигатель	Panasonic	Япония
4	Сервопривод	Panasonic	Япония
5	PLC	Mitsubishi	Япония
6	Гидравлический клапан	YUKEN	Япония
7	Компьютер	Lenovo	Китай

Составляющие компоненты:

Сверлильный станок в основном состоит из станины, стола скольжения с ЧПУ (3), коробки сверлильного шпинделя (3), зажимного устройства, устройства обнаружения, системы охлаждения, коробки с металлическими стружками и т. Д.

Особенности и функция:

Станина изготовлена из квадратных стальных трубы с помощью сварки. Конструкция станины усилена там, где усилие велико, и после сварки проводится обработка искусственным старением, что обеспечивает стабильность станины и точность обработки всего станка.

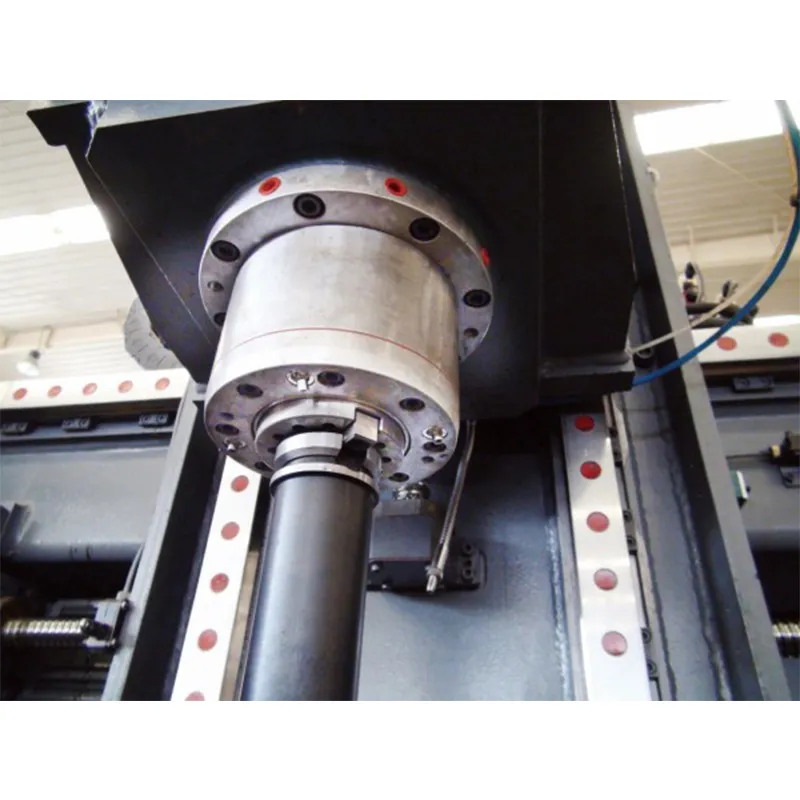

Прецизионный шпиндель с высокой точностью поворота и хорошей жесткостью оснащен конусом BT40, который имеет такие функция, как легко сменять инструмент, спиральное сверло и твердосплавное сверло может использоваться. Шпиндель приводится в действие частотно-регулируемым главным двигателем с регулируемой скоростью, который имеет широкий спектр применения, и скорость вращения может изменяться в широком диапазоне для удовлетворения различных требований к скорости.

Для реализации функции легкого фрезерования может установлен фрезер, который может фрезеровать тонкие канавки. Благодаря функции писцов позиционирование опорного плита для сварки легко существуется. Этот санок имеется функцию нарезания резьбы.

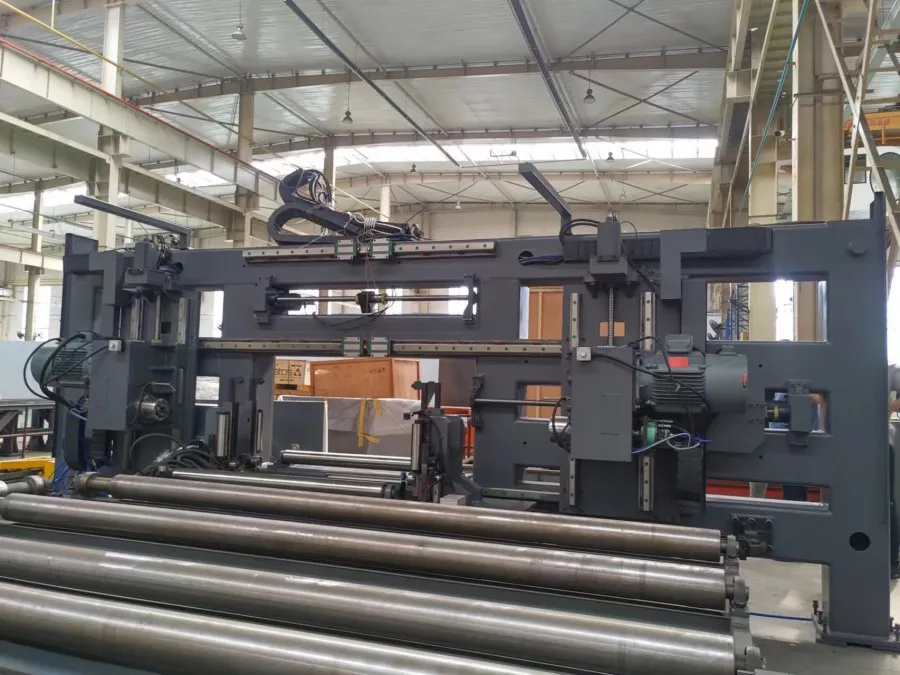

Существует 3 слайда с ЧПУ, которые представляют собой слайды на фиксированной стороне, слайды на подвижной стороне и средние слайды. Эти три слайда имеют сходную структуру и состоят из подвижной пластины, слайдов и систем сервопривода.

На трех слайде имеется 6 осей с ЧПУ, в том числе 3 оси с ЧПУ подачи и 3 оси ЧПУ позиционирования. Гарантируется точность позиционирования.

Каждая ось с ЧПУ направляется с помощью прецизионной линейной направляющей, и приводится в действие серводвигателем переменного тока + шариковым винтом, что обеспечивает точность позиционирования.

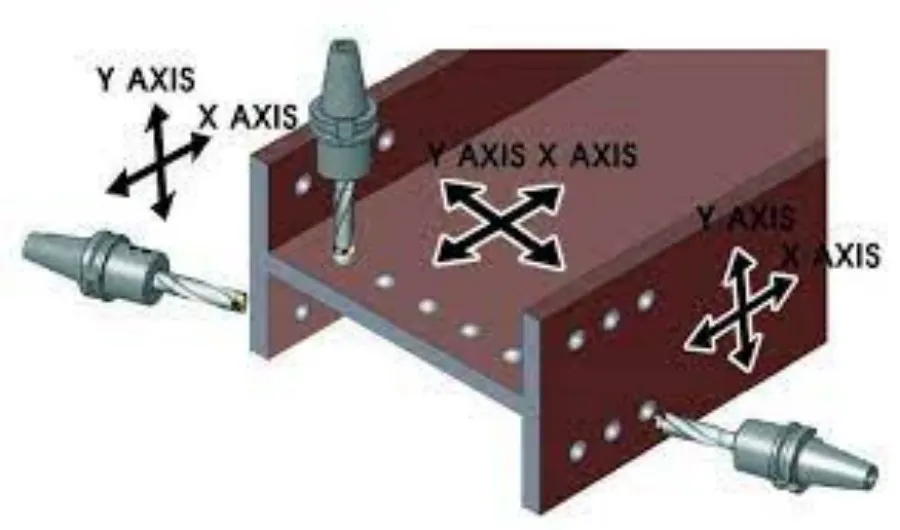

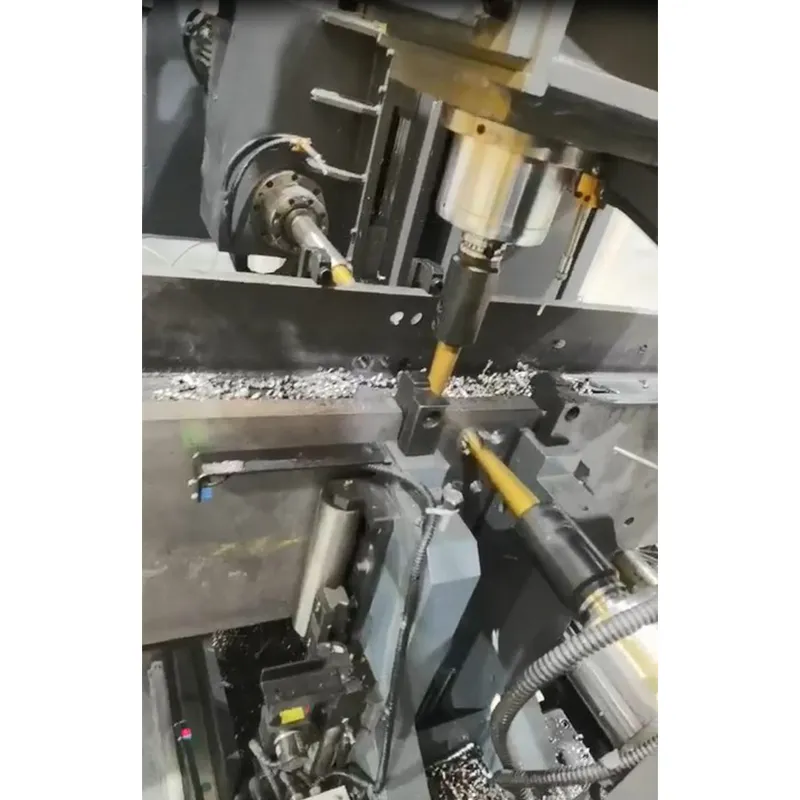

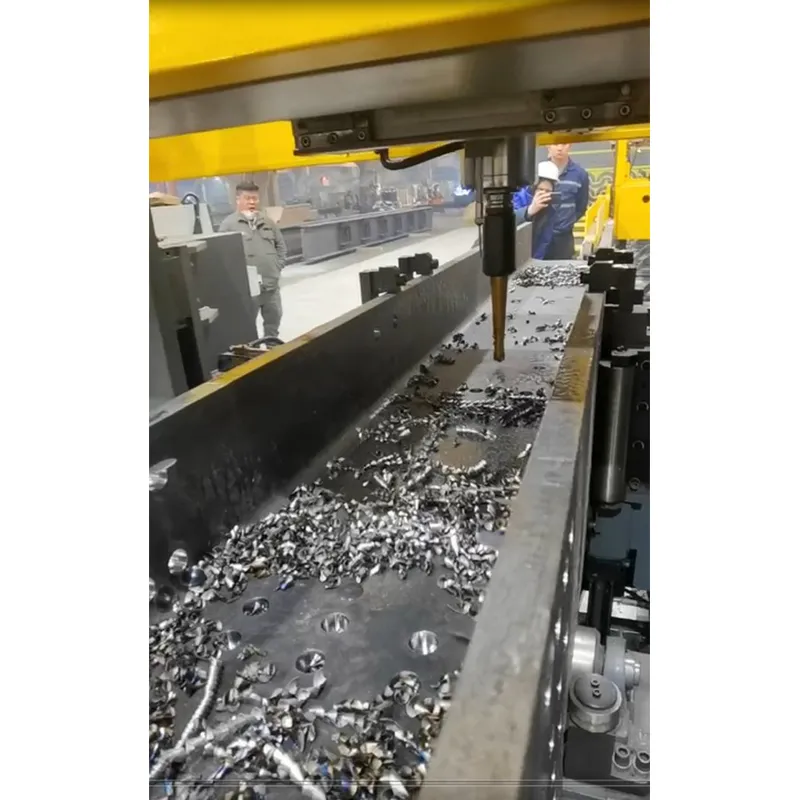

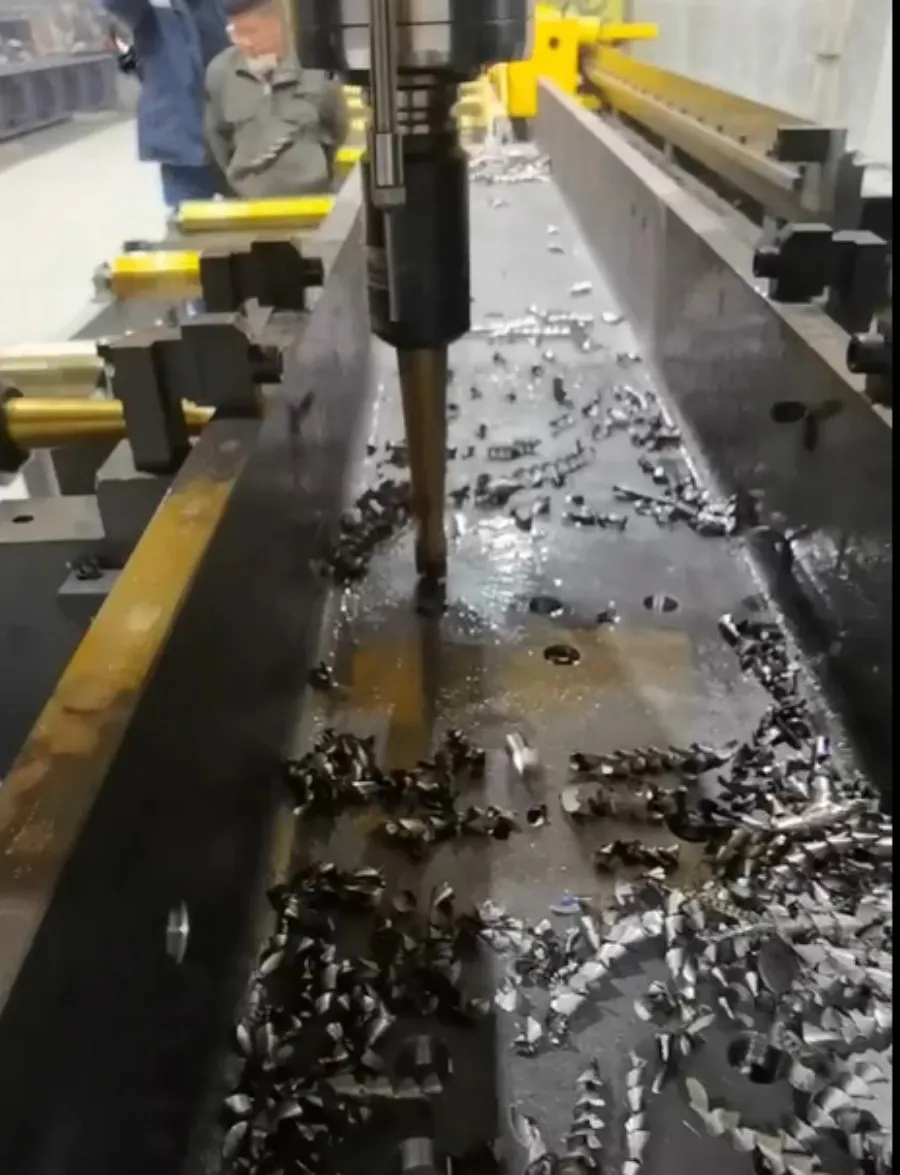

На трех слайде с ЧПУ установлены три шпинделя для сверления в горизонтальном и вертикальном направлениях. Каждый шпиндель может сверлить отверстия индивидуально, или одновременно.

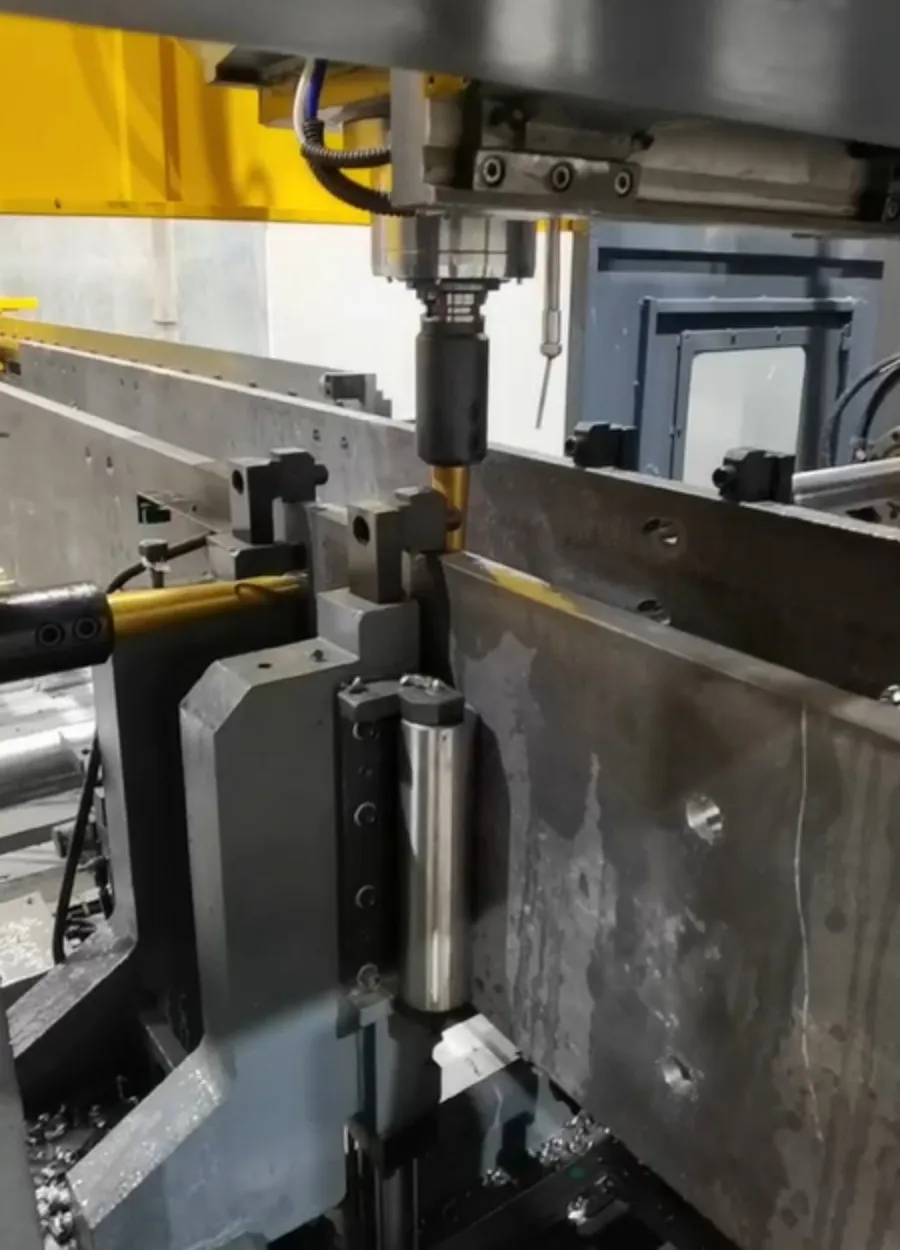

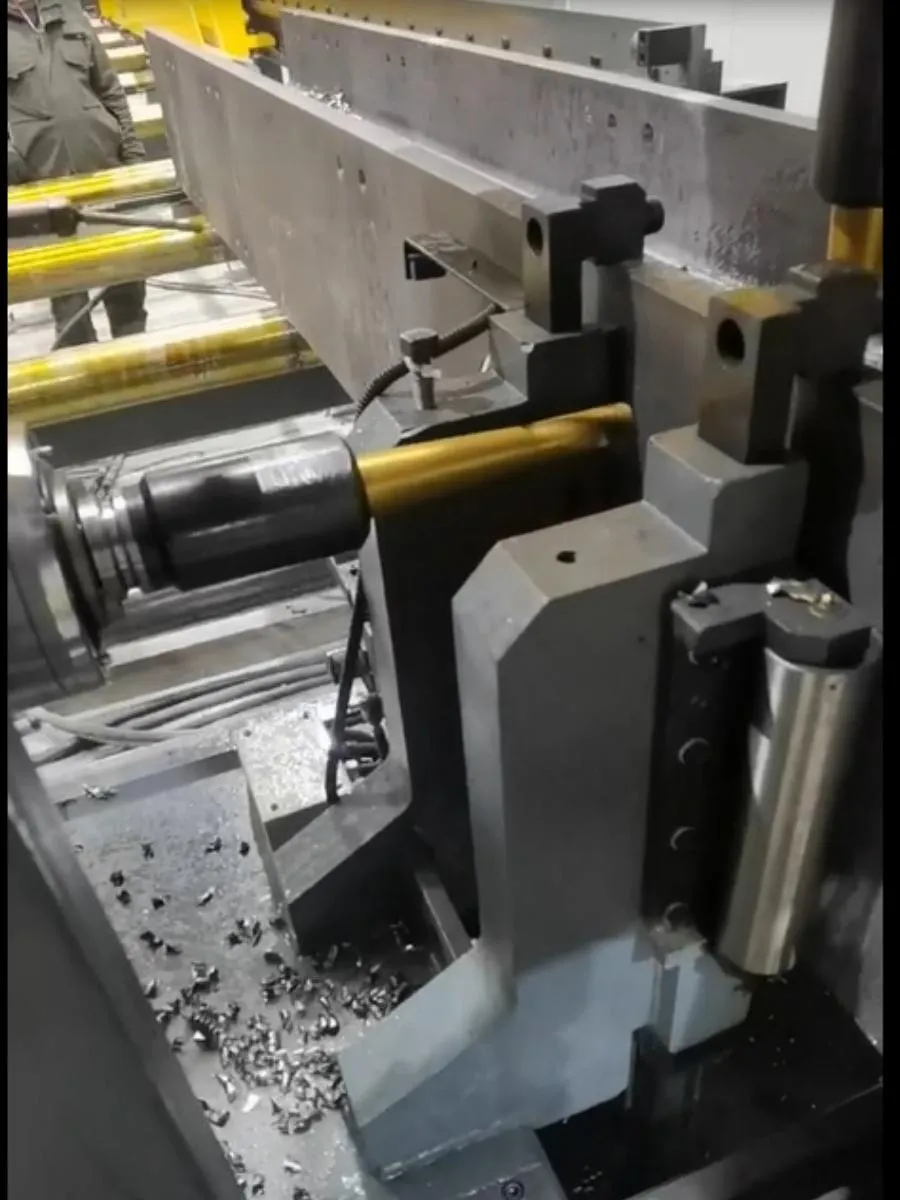

Пять гидравлических цилиндров реализовает зажим заготовки на горизонтальном и вертикальном направлении. Горизонтальный зажим существуется с помощью из фиксированной стороны и фиксатора с подвижной стороной. Основа с Фиксированной стороны не подвижная, зажим с подвижной стороны приводится в движение большим цилиндром для перемещения скользящего стола, который направляется линейной направляющей. По двум вертикальным зажиму на неподвижной стороне и подвижной стороне , каждый зажим выполняет перемещение ввери и вниз в 4 положениях под действием гидравлическом цилиндром.

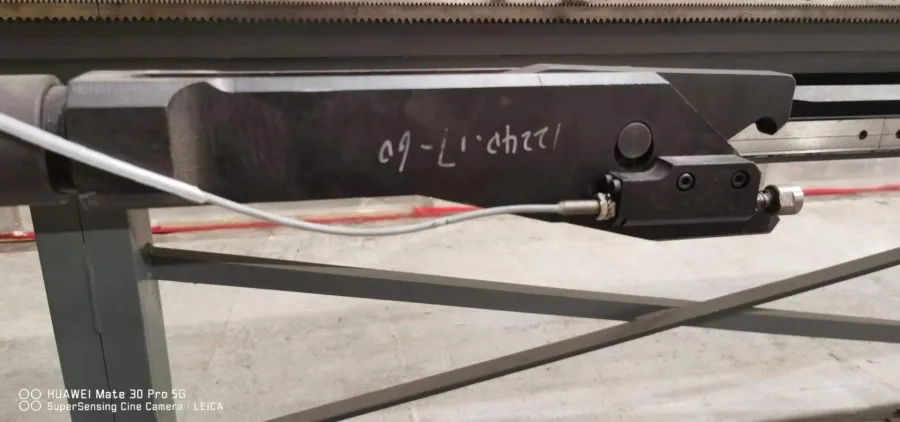

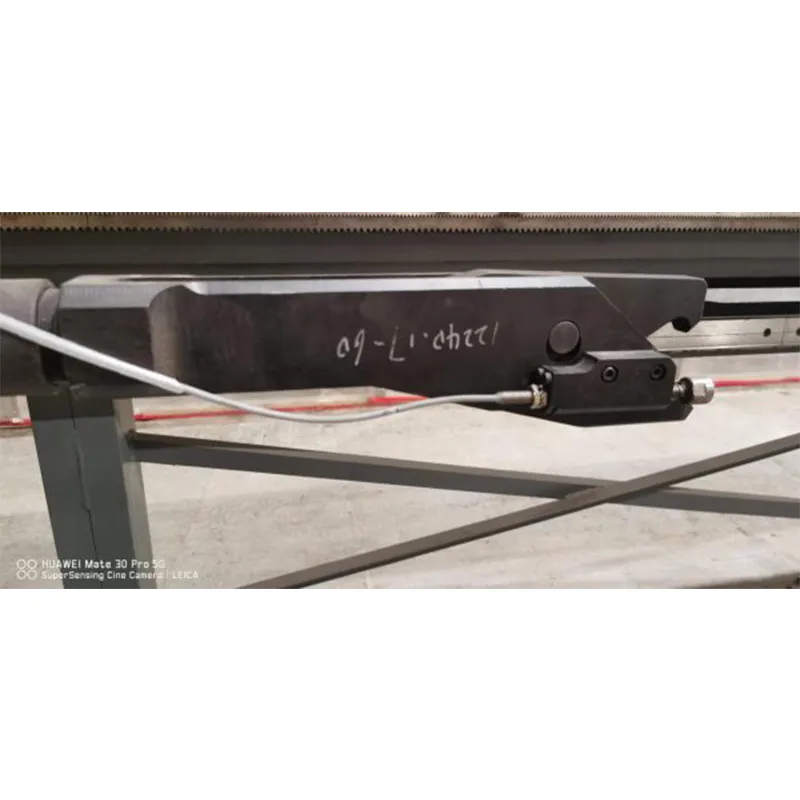

Станок оборудован устройством определения ширины и высоты заготовки, которое может эффективно компенсировать деформацию заготовки и обеспечить точность обработки: оба эти устройства обнаружения используют энкодер с тросовой проволокой, который удобно установлен и надеженная работа.

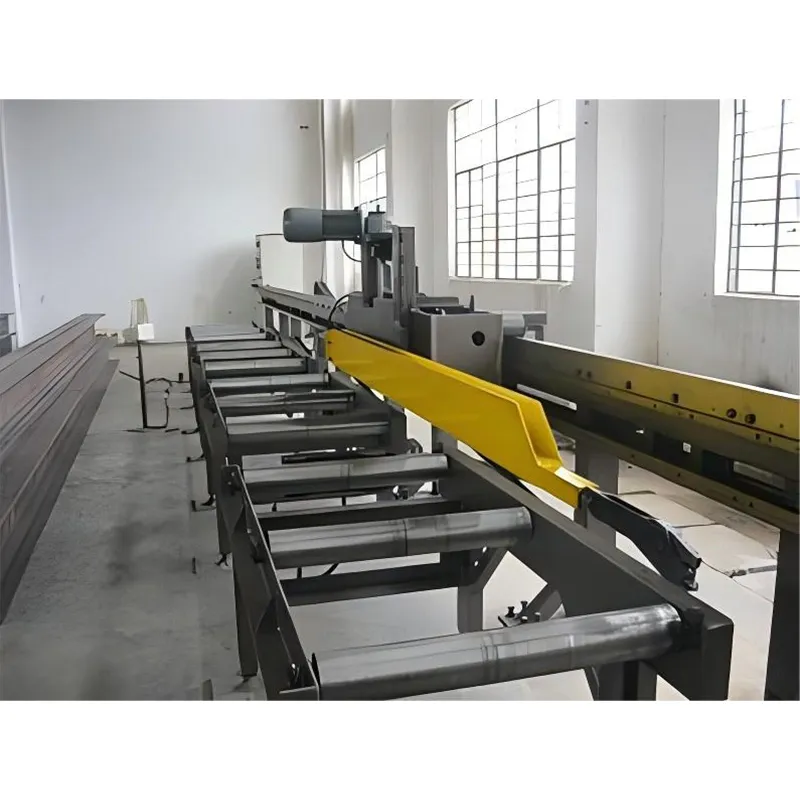

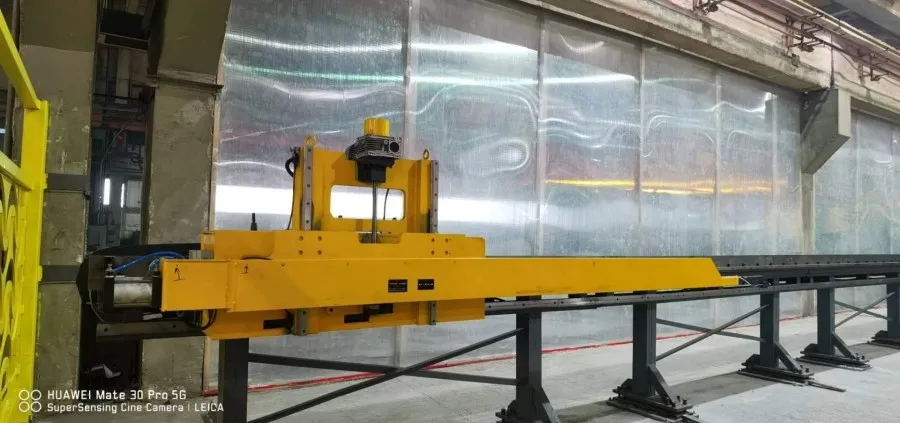

Станок использует тележку для подачи. Тележка приводится в движение серводвигателем через редуктор и зубчатой рейкой. Устройство лазерного выравнивания установлено на станине, заготовка может быть обнаружена при подаче заготовки, а затем может выполнена обратная связь для точного позиционирования заготовки.

Система охлаждения использует аэрозольное охлаждение, которое имеет функция внутреннего и внешнего охлаждения. Каждый блок сверлильных шпинделей оснащен собственным внешним охлаждающим соплом и внутренним охлаждающим соединением, внешнее охлаждение и внутренное охлаждение может использоваться индивидуально или одновременно по желанию клиента.

Коробка для собирания стружки оснабжена универсальной направляющей, простой и удобный транспорт.

Рекомендуется, чтобы этот станок был оснащен инструментами корейской

марки YESTOOL, которые должны быть подготовлены клиентами.

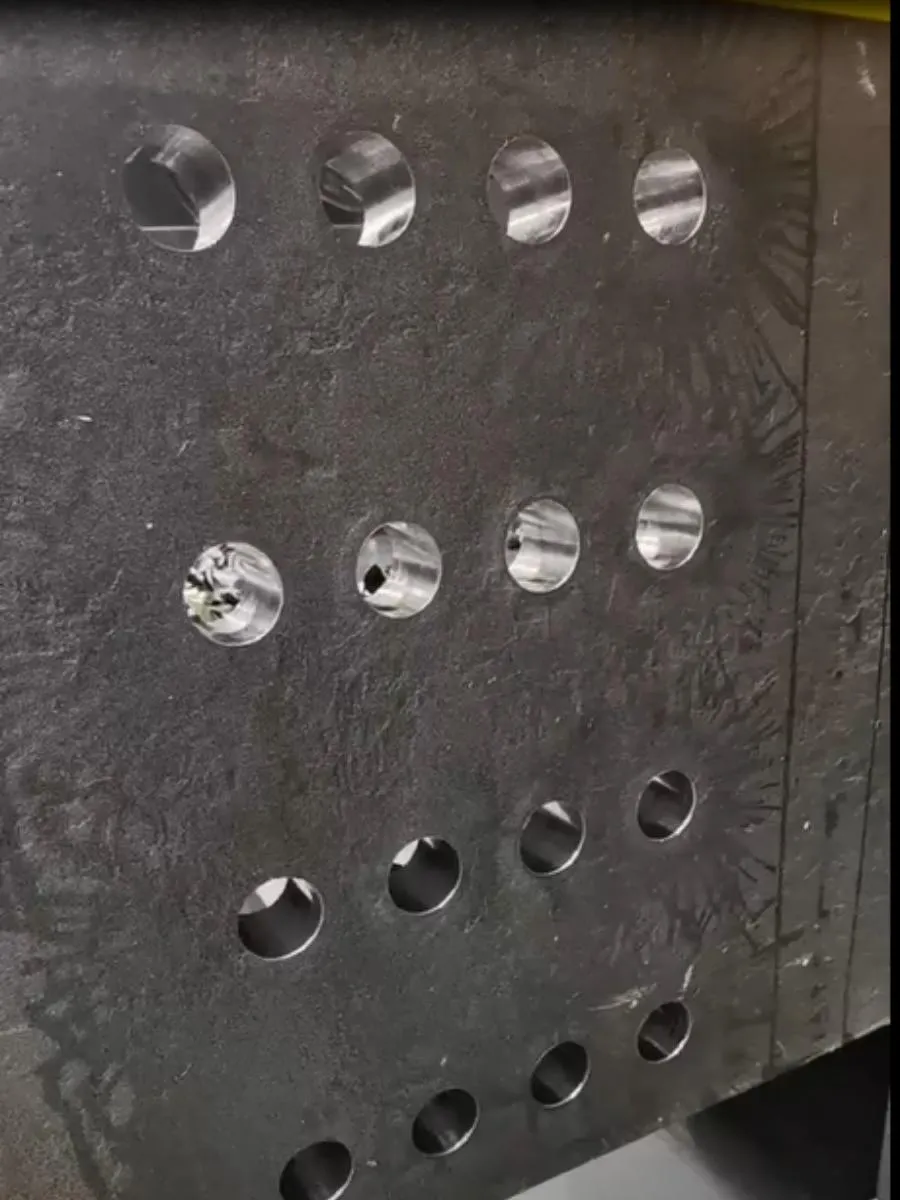

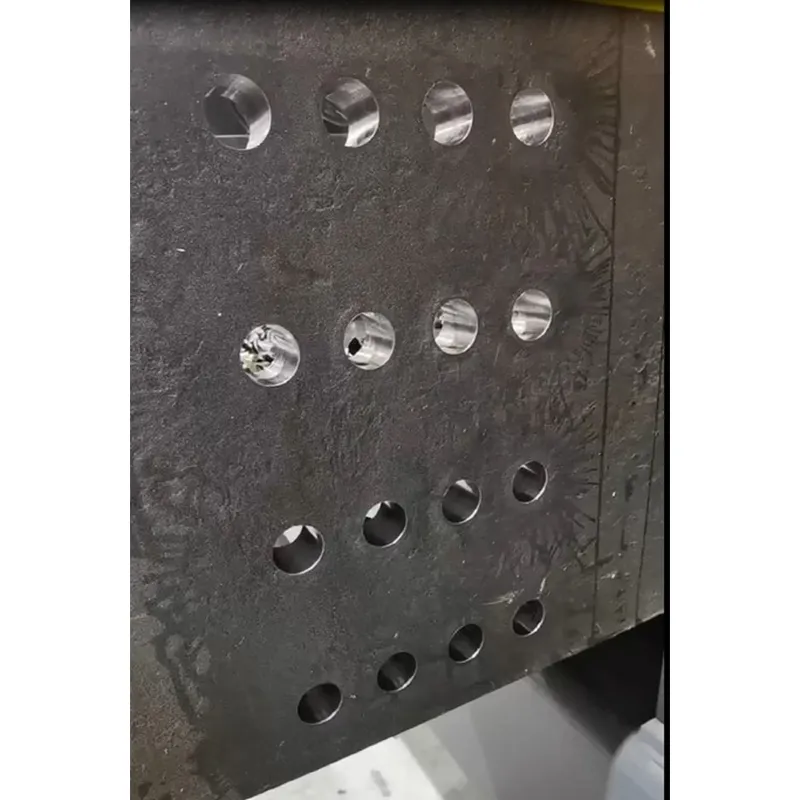

Детали：

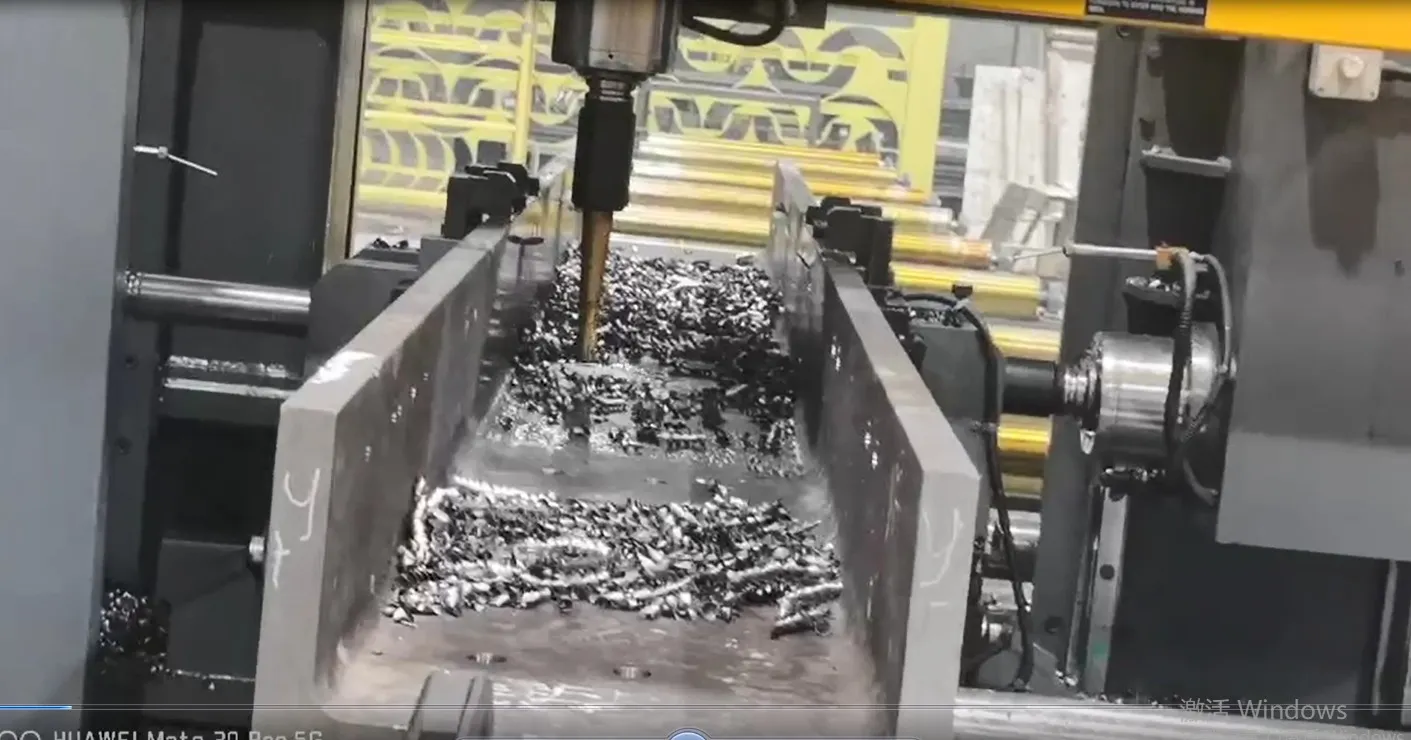

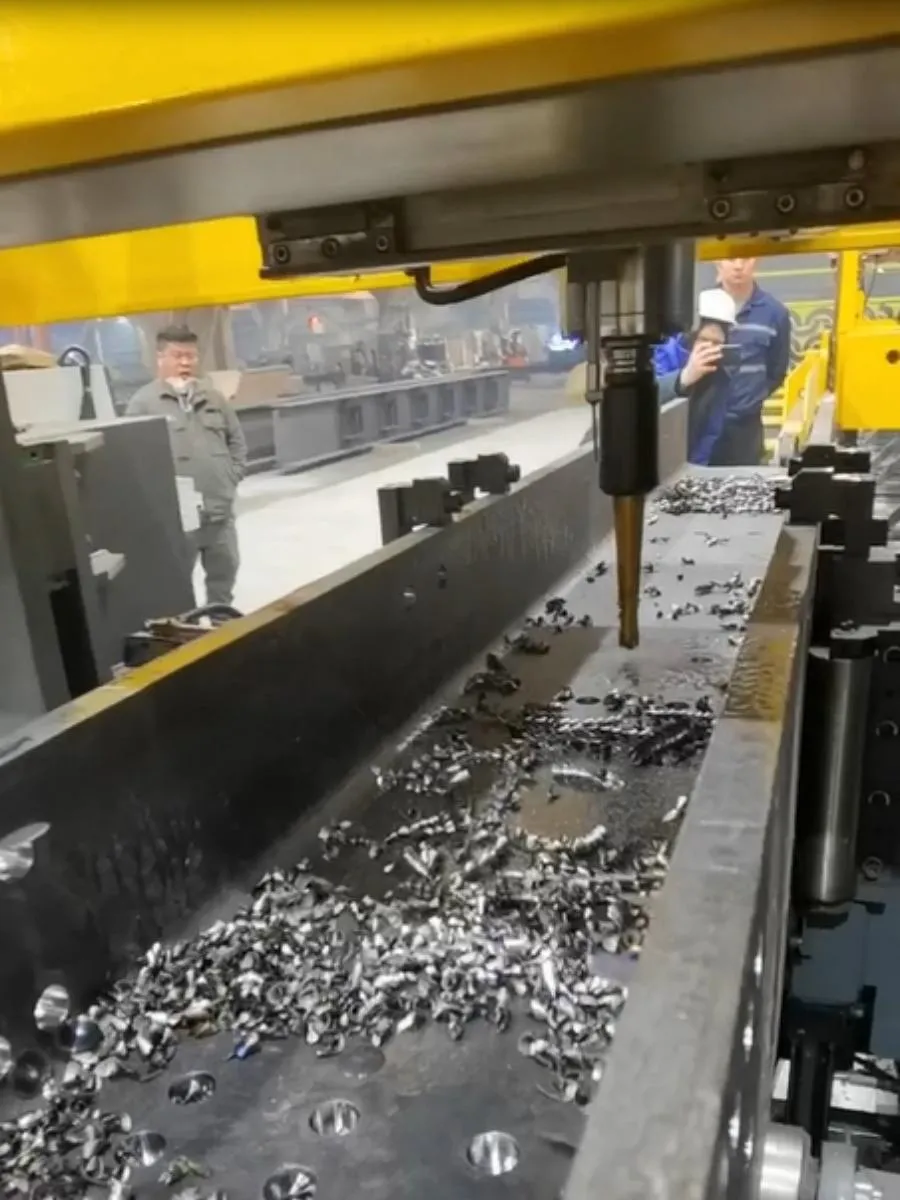

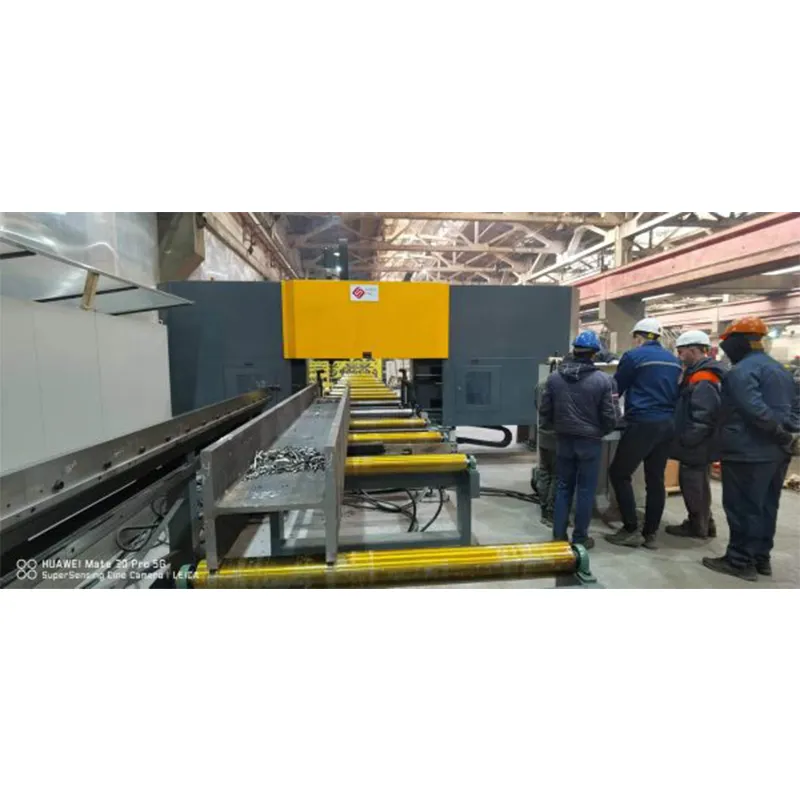

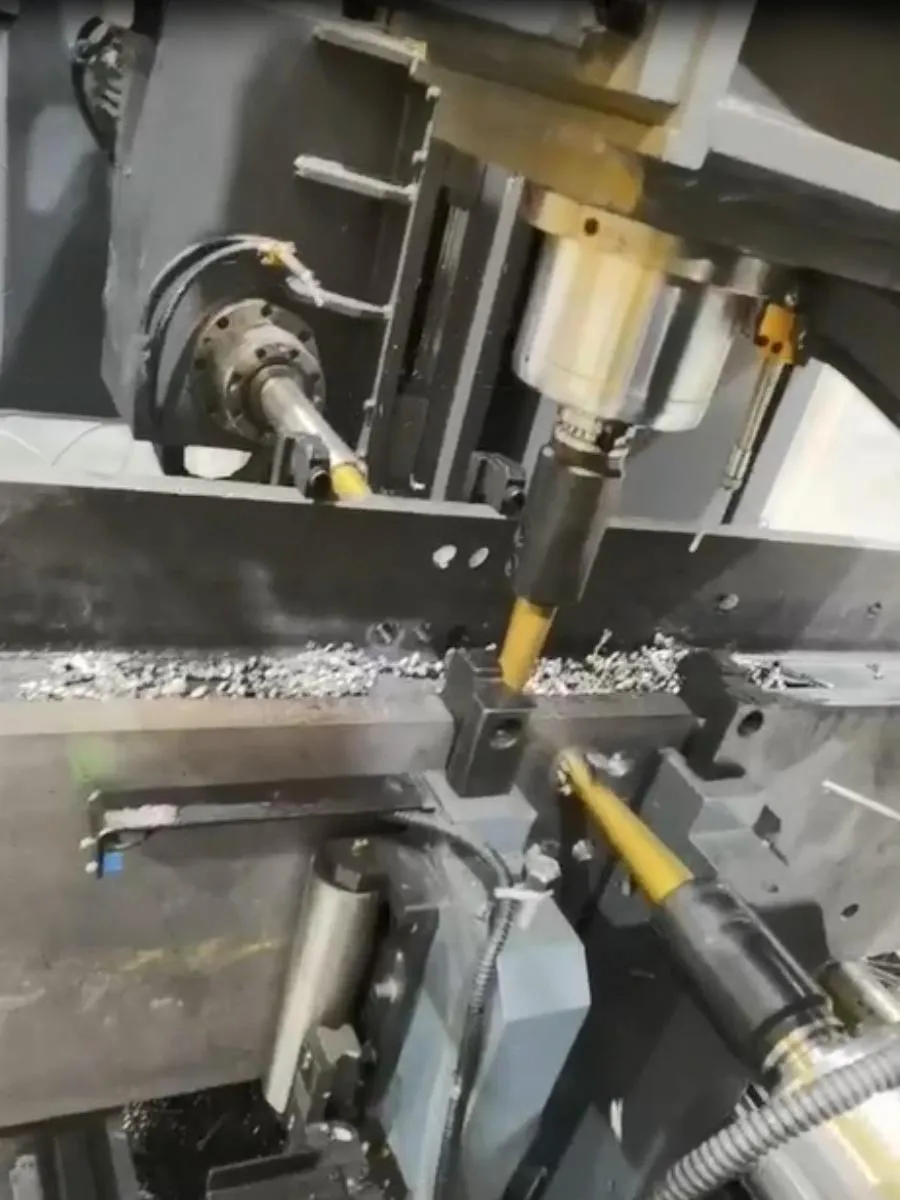

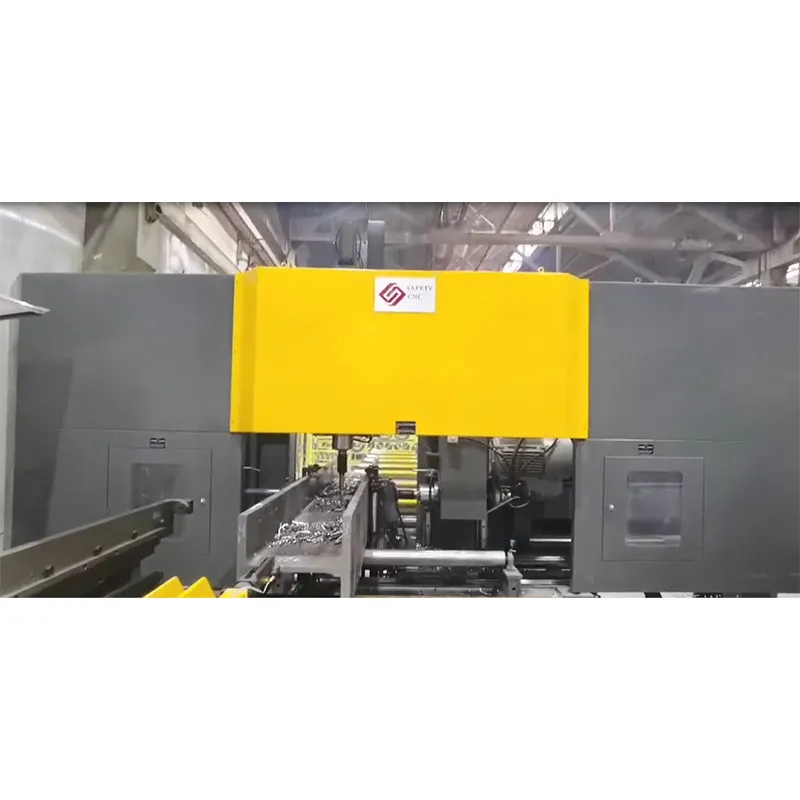

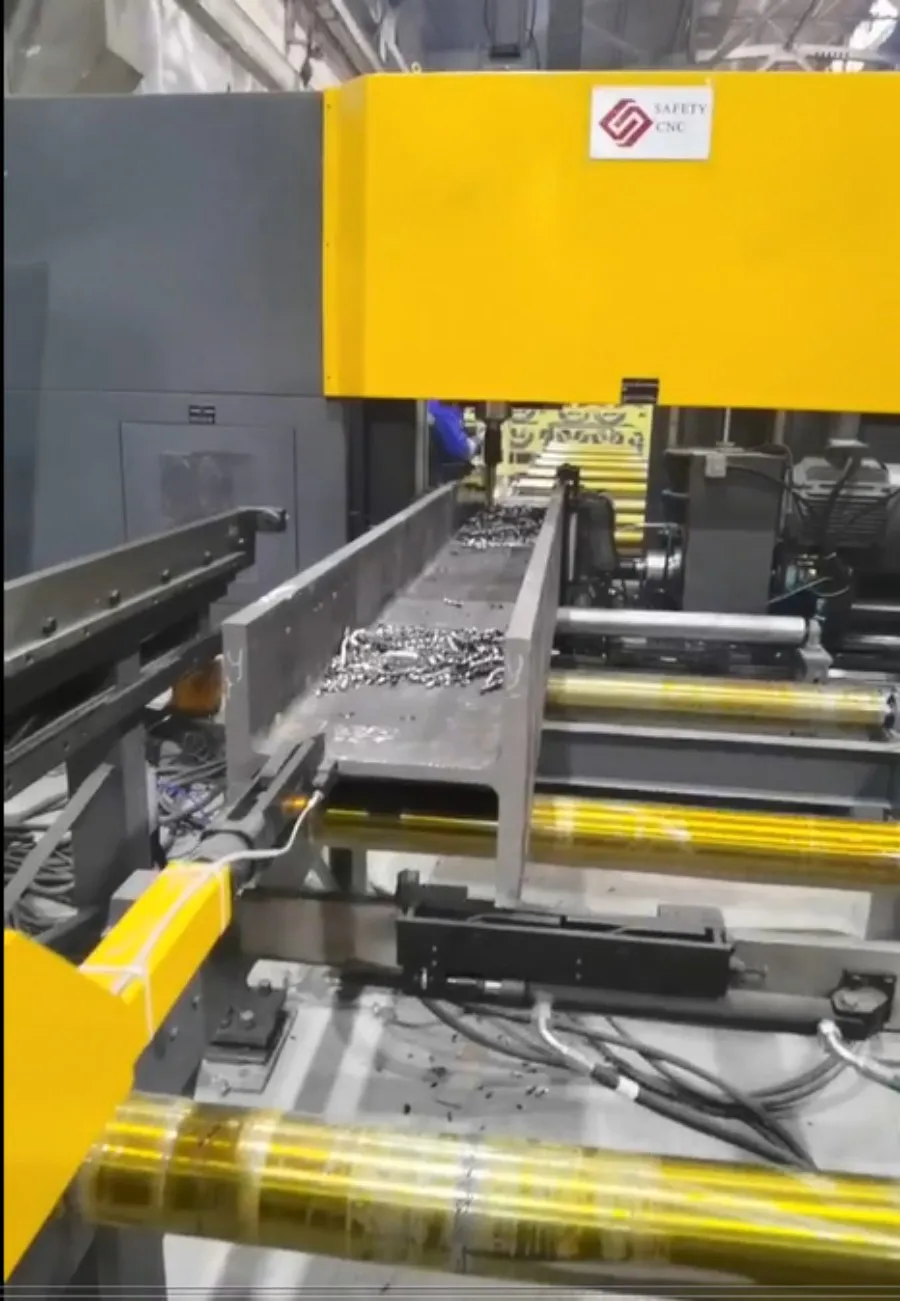

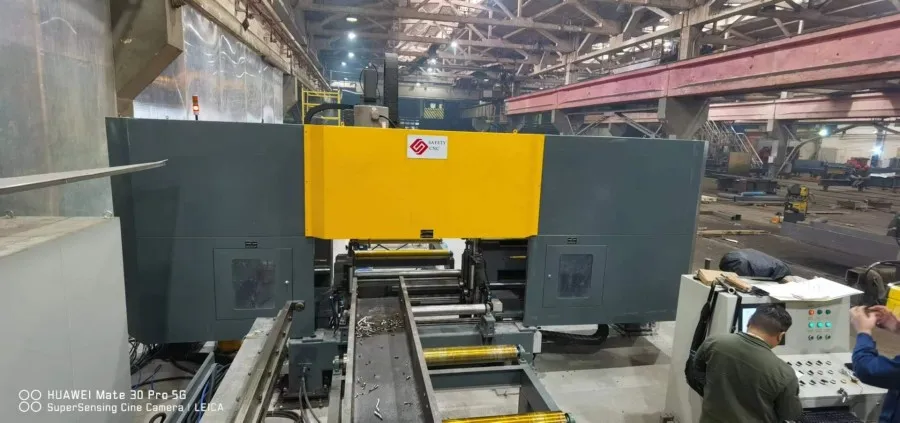

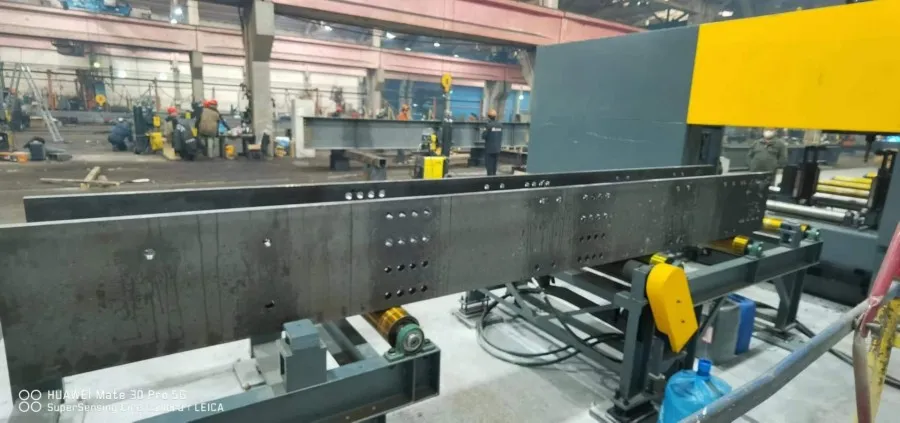

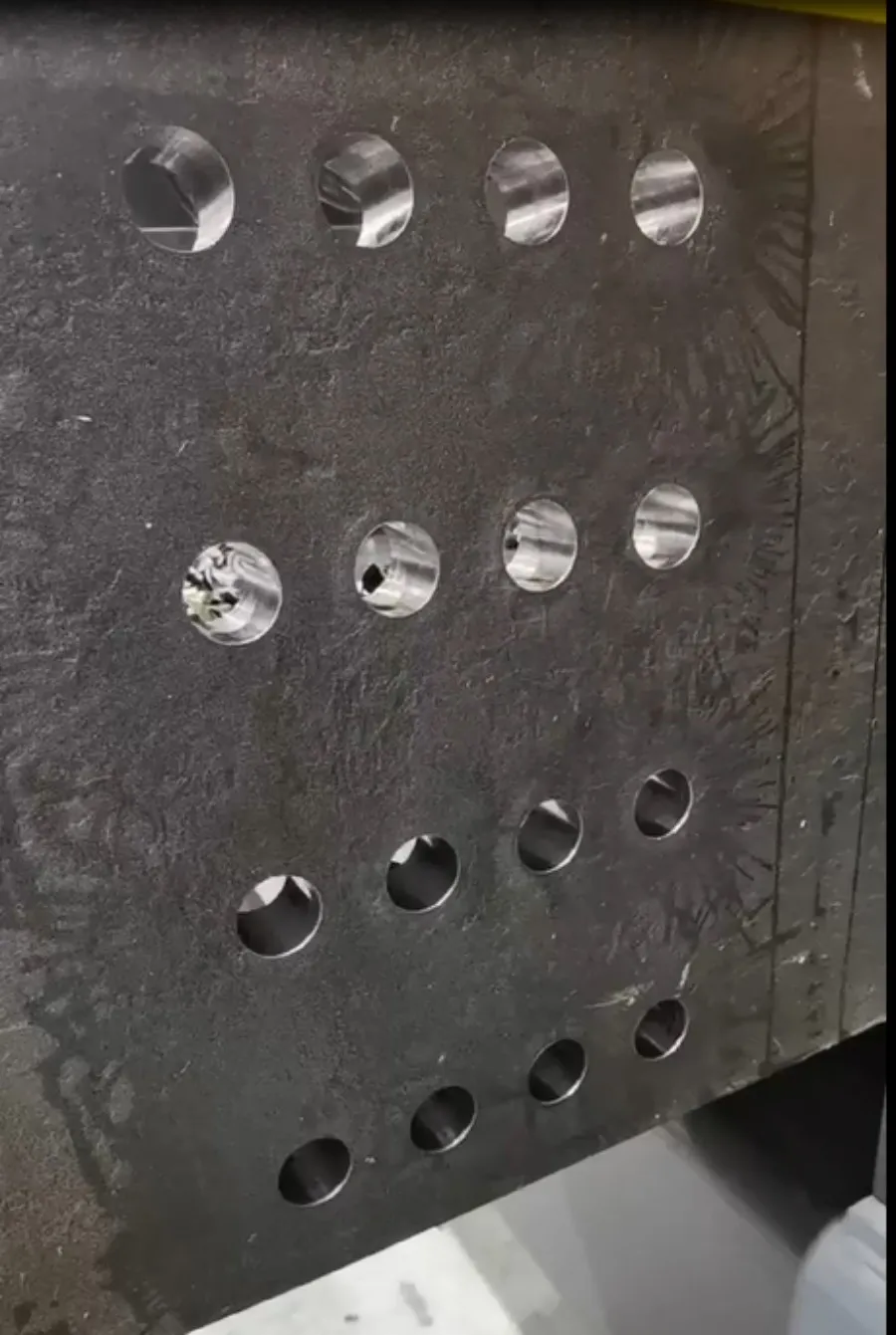

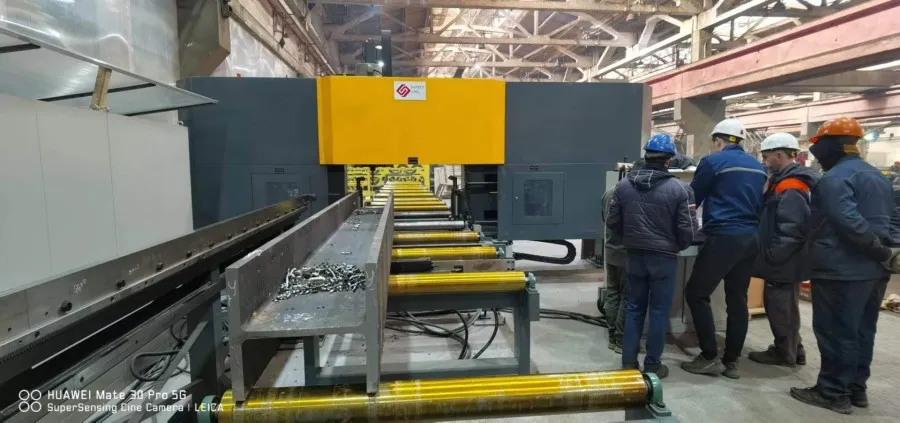

фотографии станка на заводе заказчика:
