Интеграционный станок для сверления, пробивки, маркировки и резки уголковой стали с ЧПУ. CDM2020, CDM2532, CDM3635

Классификация：Интеграционный станок для сверления, пробивки, маркировки и резки уголковой стали с ЧПУ. CDM2020, CDM2532, CDM3635

Отправить заявку



Описание

маркер

Описание

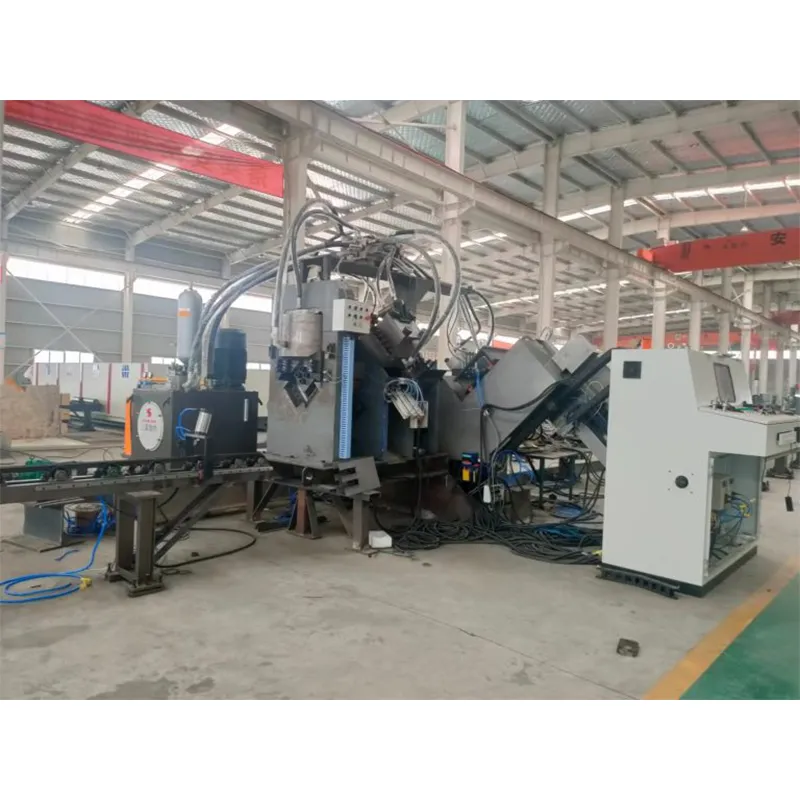

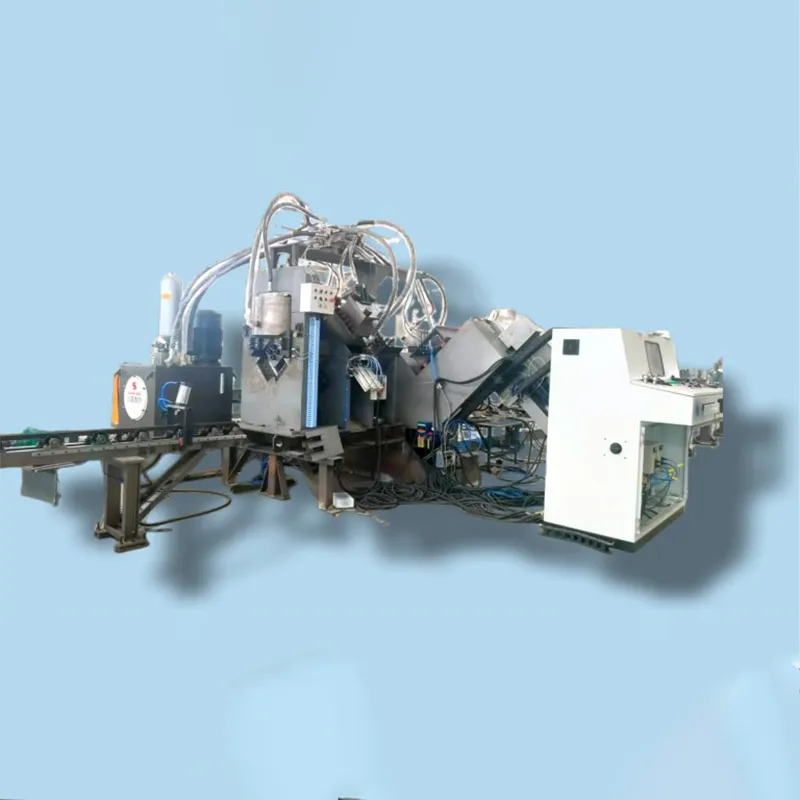

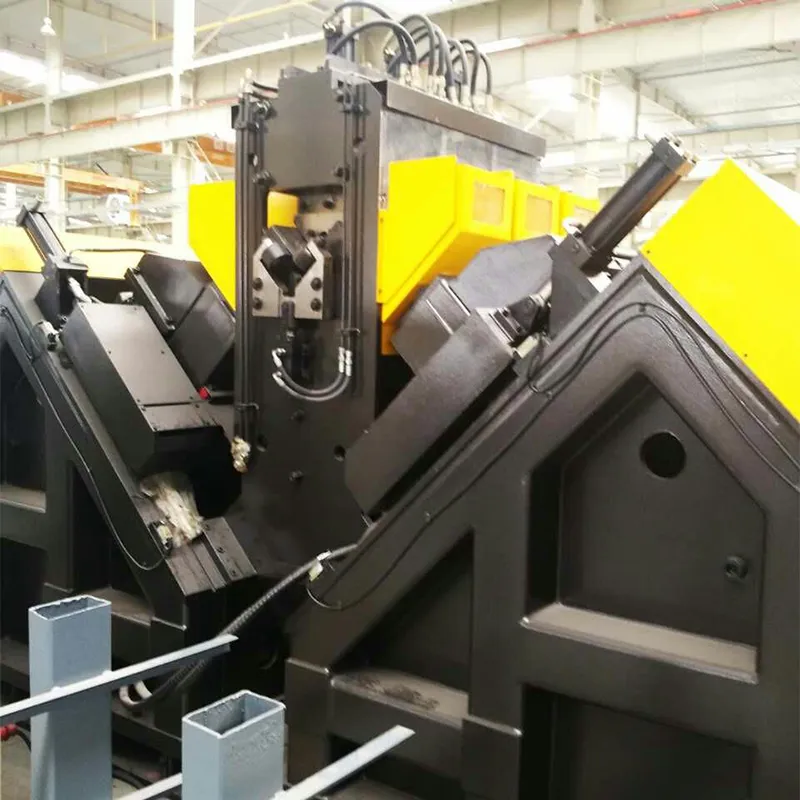

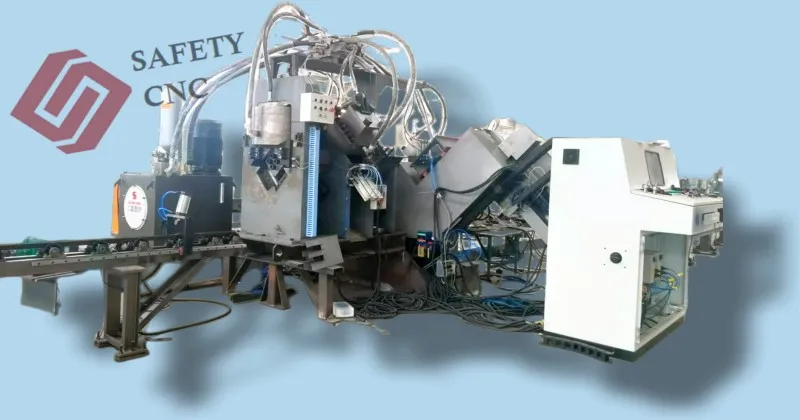

Производственная линия для сверления, пробивки, маркировки и резки уголковой стали с ЧПУ. CDM2020, CDM2532, CDM3635

Область применения

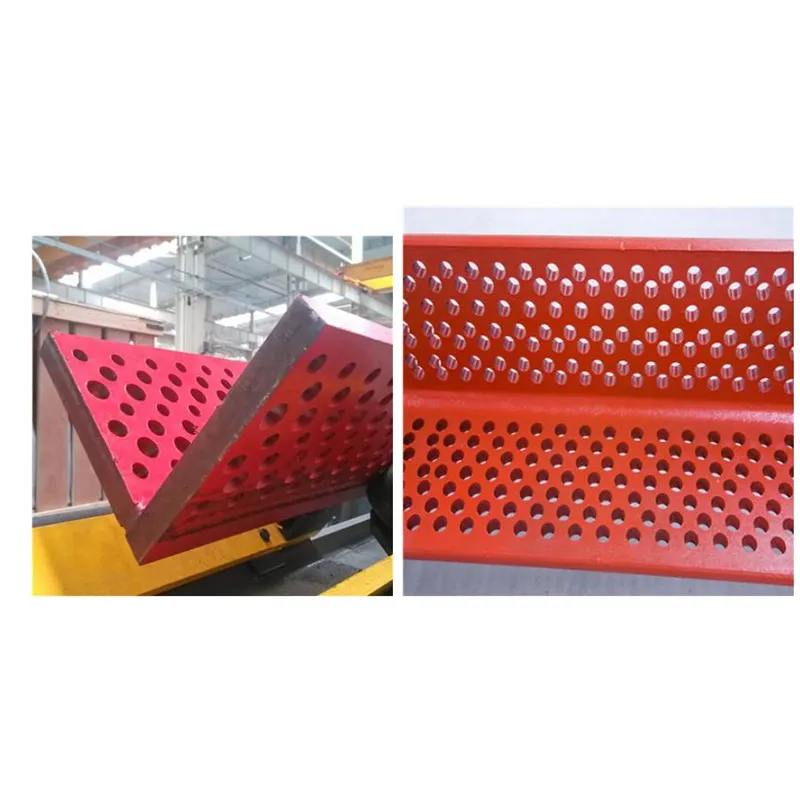

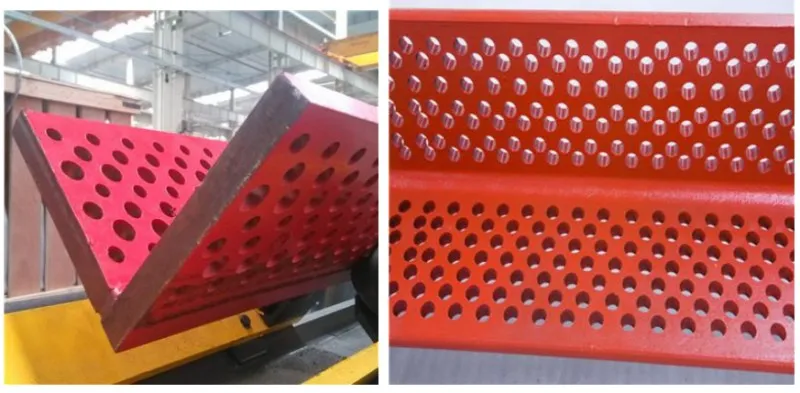

Производственная линия подходит для сверления, маркировки, пробивки и резки уголкового стального проката на предприятиях, производящих опоры электропередачи, средства связи, стальные конструкции и водяной башни и т.д.

Особенности конструкции станка

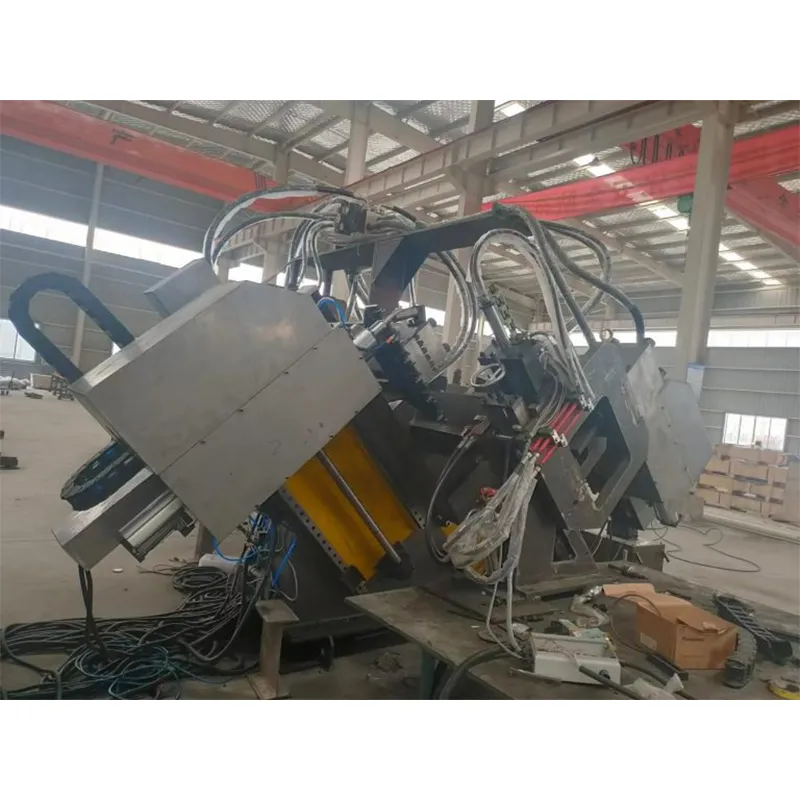

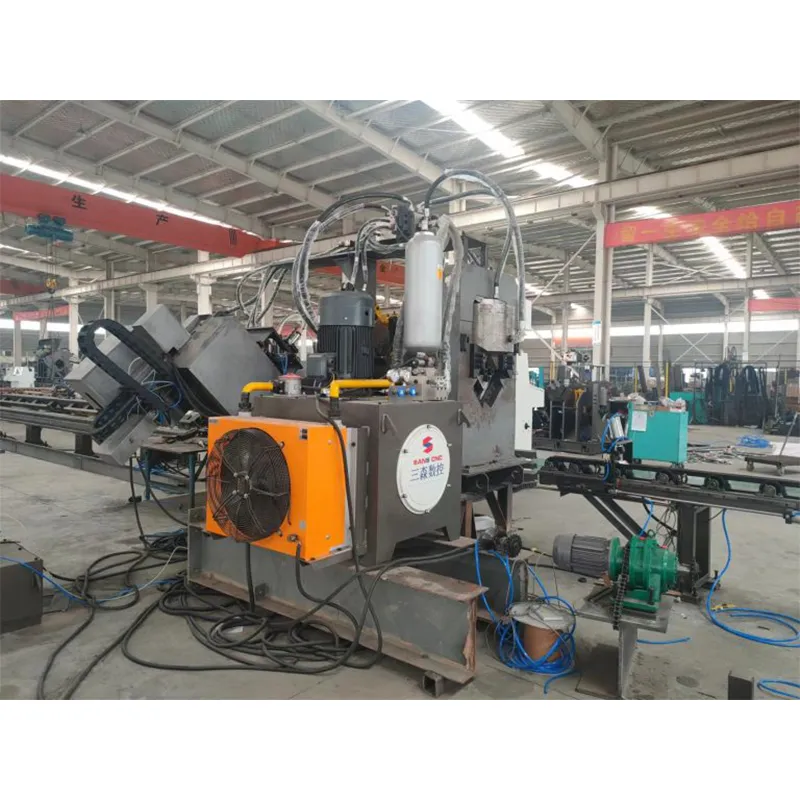

Основными узлами производственной линии являются стол поперечной подачи, устройство опрокидывающей подачи, загрузочный рольганг, тележка с ЧПУ, устройство маркировки, блок сверления, блок пробивки, отрезное устройство, пресс, рольганг готовых изделий, гидравлическая система, система управления, пневматическая система и др.

1.Механообработка с использованием ЧПУ представляет собой очень удобный процесс, обеспечивающий автоматизацию, прецизионную точность, универсальность и поточное производство.

2.Подающая тележка с ЧПУ приводиться в действие серводвигателем, обеспечивающим высокую точность позиционированияпо оси-X.

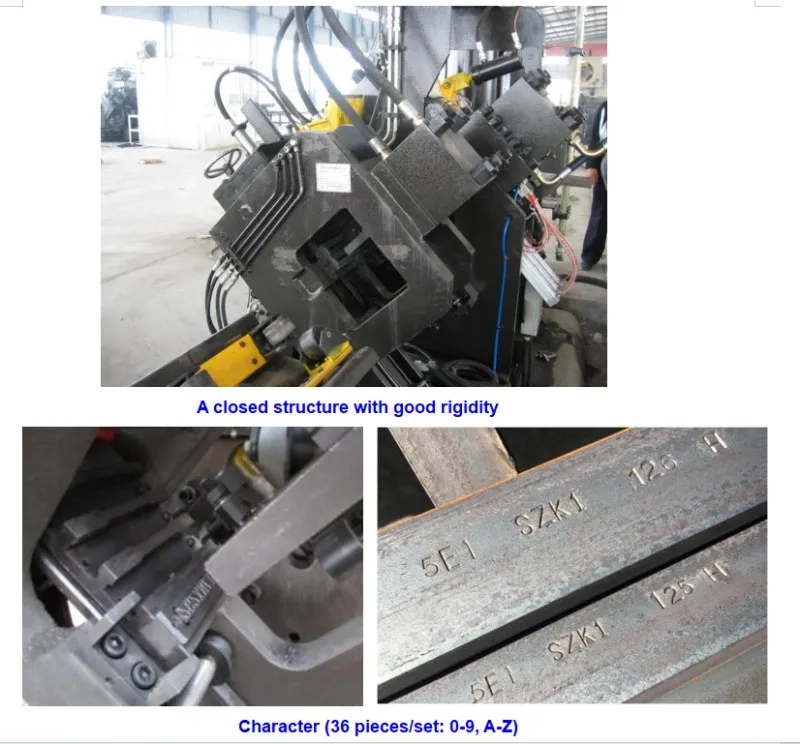

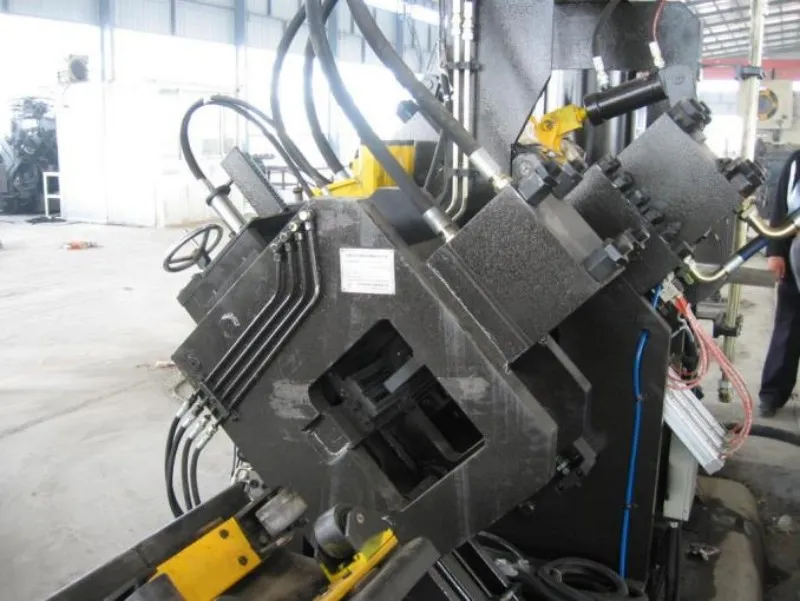

3.Маркировочное (клеймовочное) устройство имеет закрытый корпус, что обеспечивает высокую жесткость. Устройство оборудовано четырьмя комплектами букв. Расстояние клеймения может быть установлено по желанию.

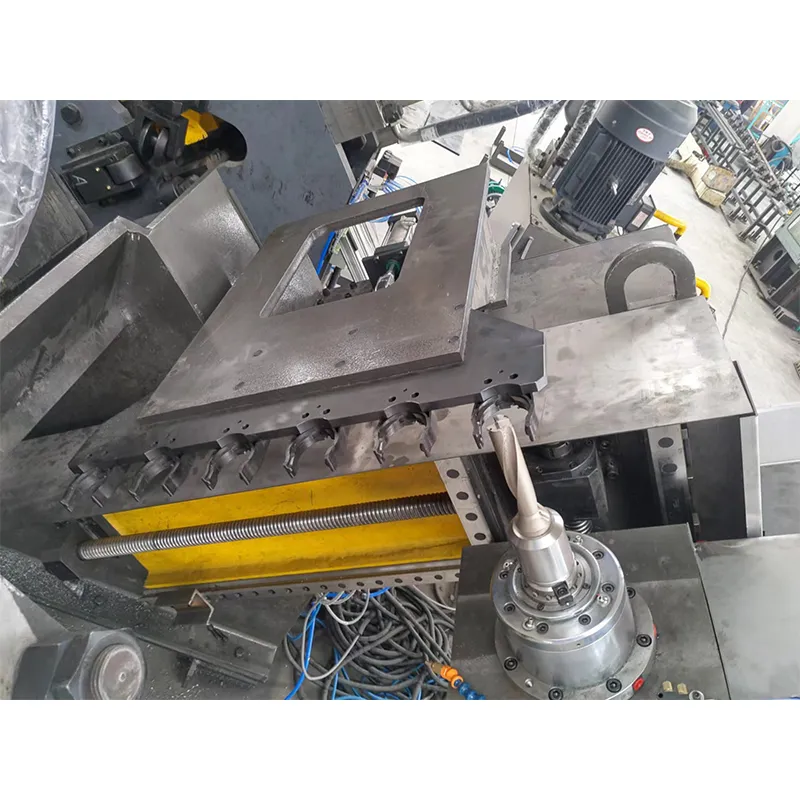

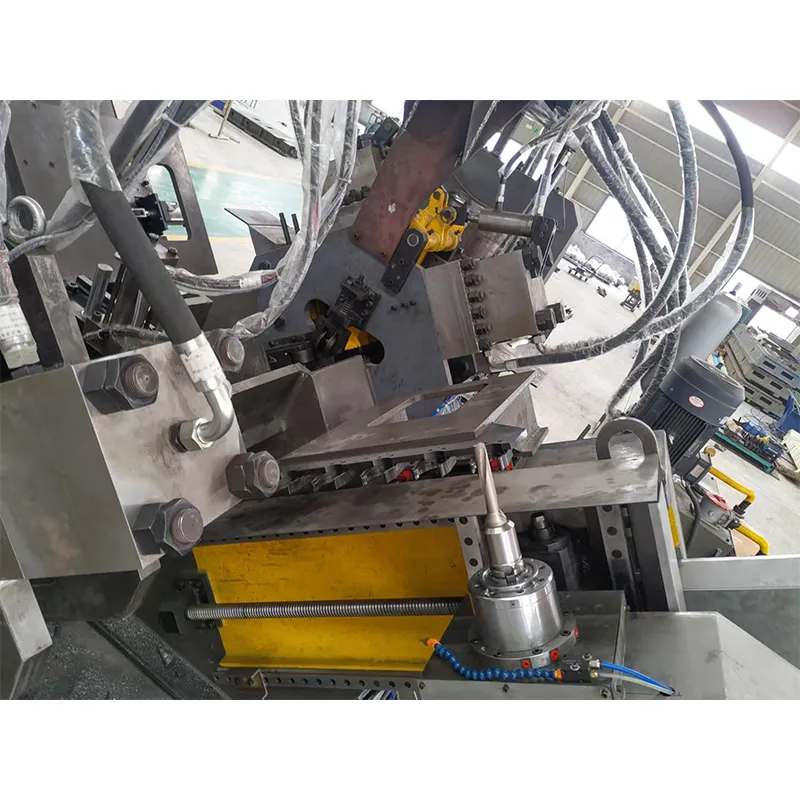

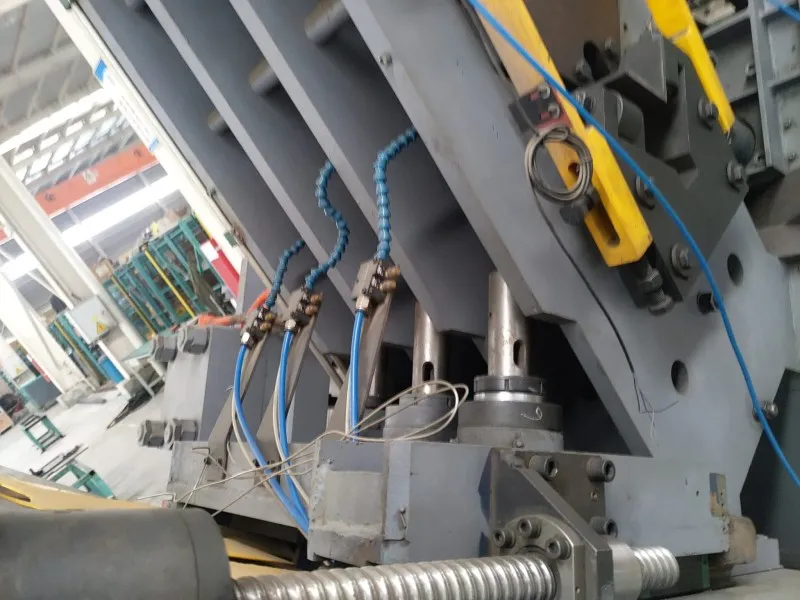

4.Эффективность сверления высокая и качество отверстия хорошо.Блок сверления состоит из шести комплектов сверлильных головок с ЧПУ, по три на каждом крыле угловой стали, а также могут быть установлены сверла с различными диаметрами отверстия.

Движение сврелильной головки в направлении обоих крыльев угловой стали (Оси-A, B) управляется сервомотором, шариковым винтовым приводом, что обеспечивает высокую точность положения отверстия в заготовке угловой стали.

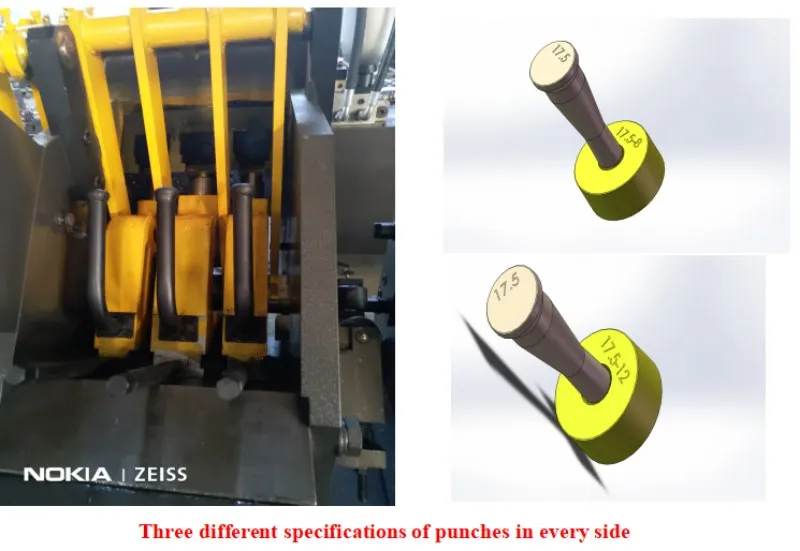

5. Модуль пробивки линии для обработки углового проката позволяет использовать на каждой стороне одновременно до 3-х пуансонов различного размера. Здесь есть возможность их быстройзамены.

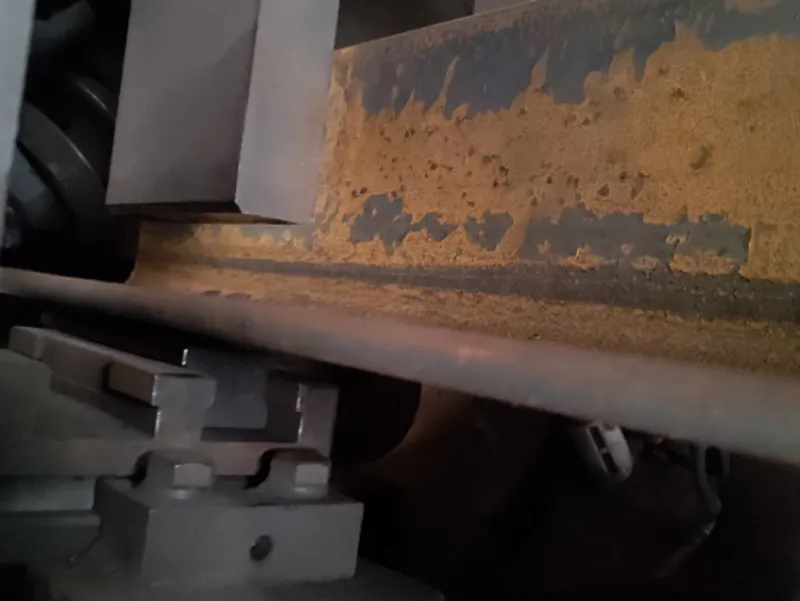

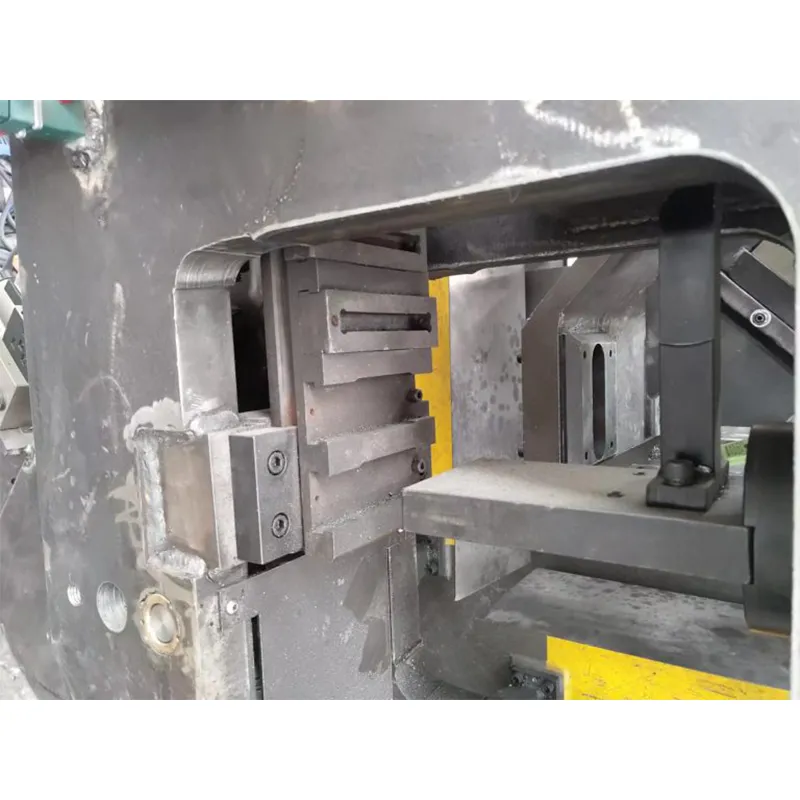

6.Блок резания:

Двухлезвие применяет экономический гидроцилиндр с двумя лезвием, чтобы обеспечить стабильность уголка при резания

Блок резания состоит из рамочного фюзеляжа, основного цилиндра, механизма верхнего ножа, механизма нижнего ножа и так далее. В соответствии с инструкциями компьютера, различные спецификации угловой стали проводит резки с хорошим качеством разреза.

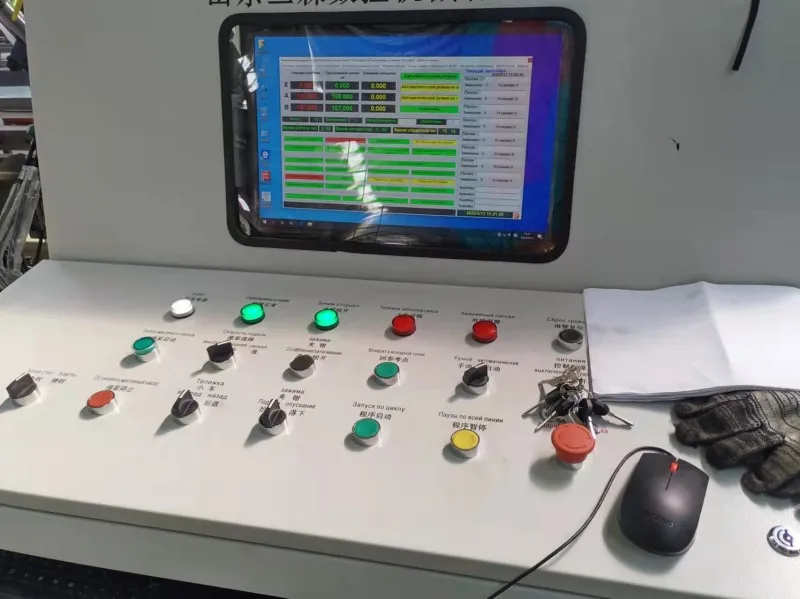

7.Система управления состоит из главного компьютера, серводвигателей, программируемого логического контроллера (PLC), внешних датчиков и др.

Управляющая программа обработки деталей поддерживает ручное программирование ,а также автоматическое преобразование CAD / CAM осуществляется для удобного программирования, хранения, отображения и связи. Процедура обработки может храниться в системе после ее завершения и может быть вызвана позже.

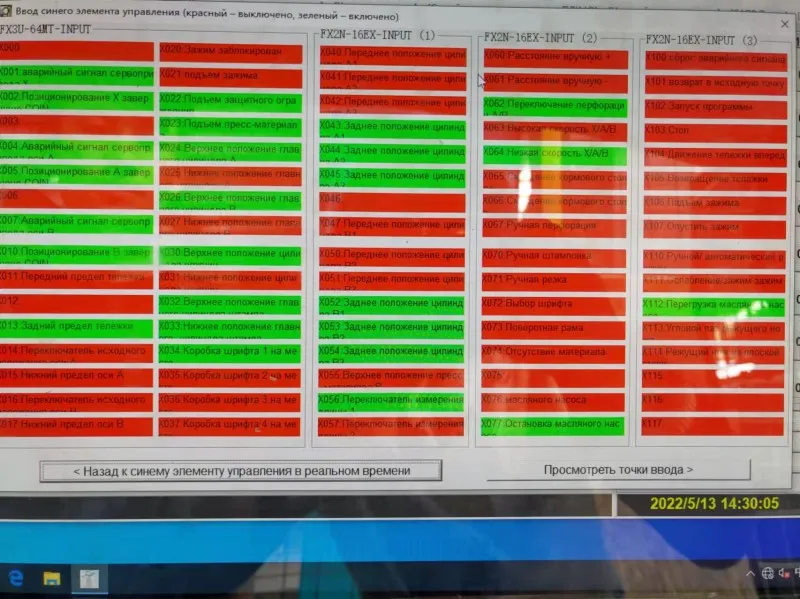

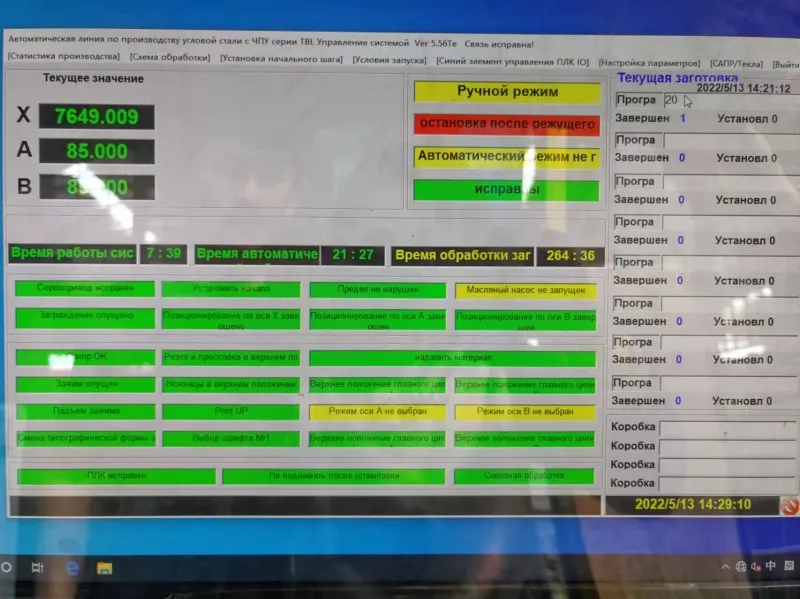

Интерфейс имеет функции диалог между человеком и машиной, компенсация ошибок, автоматическая сигнализация и другие функции.

Технические параметры

Модель		CDM2020	CDM2532	CDM3635
Минимальный размер уголкового профиля (мм)		63 ´63 ´ 4	90 ´90 ´ 10
Максимальный размер уголкового профиля (мм)		L200´200´20	L250´250´ 32	L360´360´35
Мак. длина заготовки(м)		14
Пробивка	Номинальное усилие пробивки (кН)	1100
	Число пуансонов на одной стороне	3
	Мак. диаметр(мм)	Æ 26
	Регурируюощее расстояние до края(мм)	20-180
Сверление	Количество сверла на каждой стороне	3
	Конус шпинделя	Морзе-#4	BT40
	Максимальный диаметр(мм)	Æ 40	Æ 40
	Скорость шпиннделя(об/мин)	180-560	30-6000
	Диапазон регулировки расстояния (мм)	50-220	50-220	50-330
Маркировка	Номинальное усилие маркировки (кН)	1030
	Кол.круппы знака	1
	Кол. знака	15
	Размер знака	14´10´19
Резание	Режим резки	Однолезвие
	Номинальное усилие резания (кН)	4300
	Мак. размер резания	200х200х20 мм
Скорость подачи заготовки（m/min）		30-80
Метод подачи		Тележка по серводвигатаелю
Режим управления		PLC + главный компьютер
Точность обработки		Соответствует Национальный Стандарту GB2694-2010
Способ программирования		ПО для программирования или Чертеж в формате CAD
Функции программы		Мониторинг в реальном времени, отображение ошибок, сигнализация ошибок
