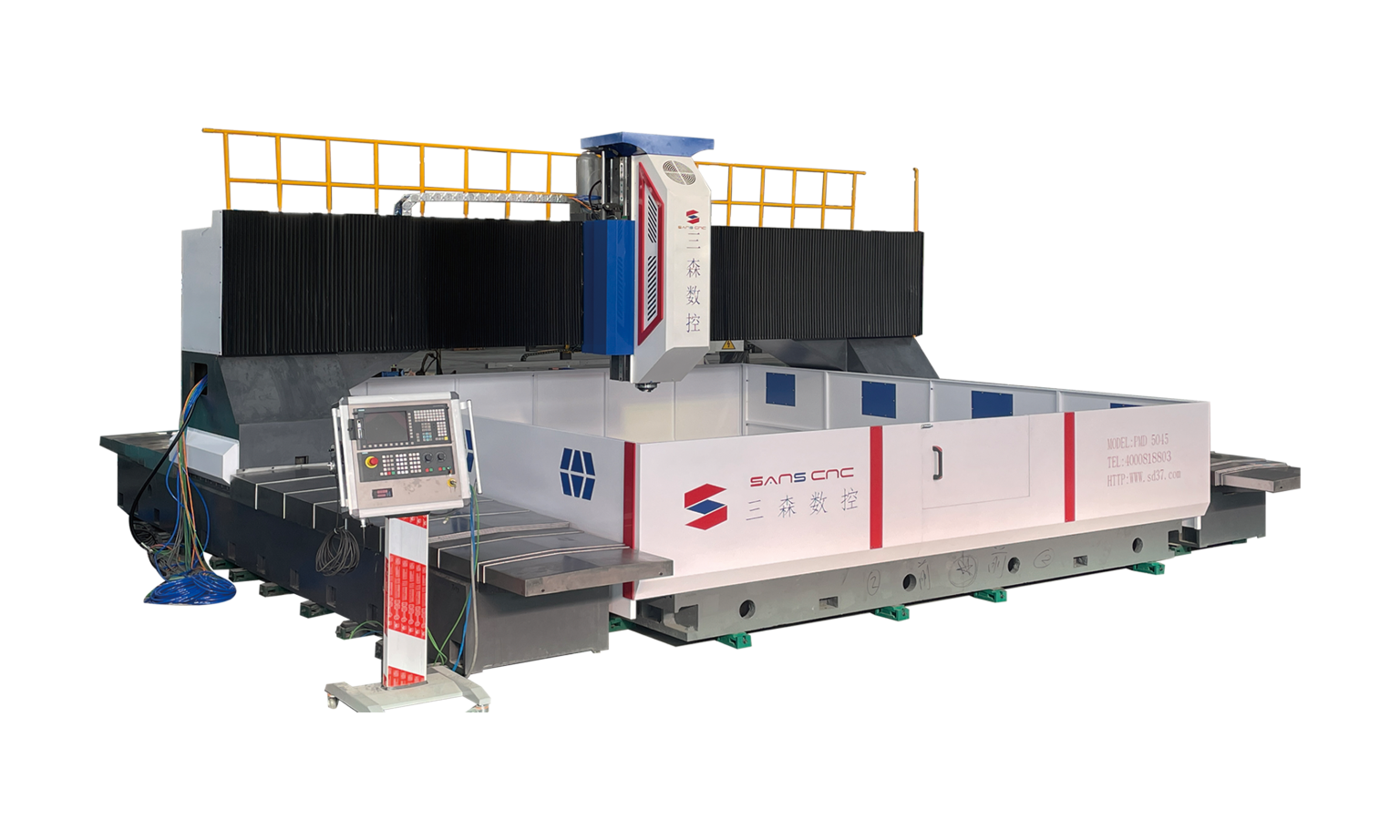

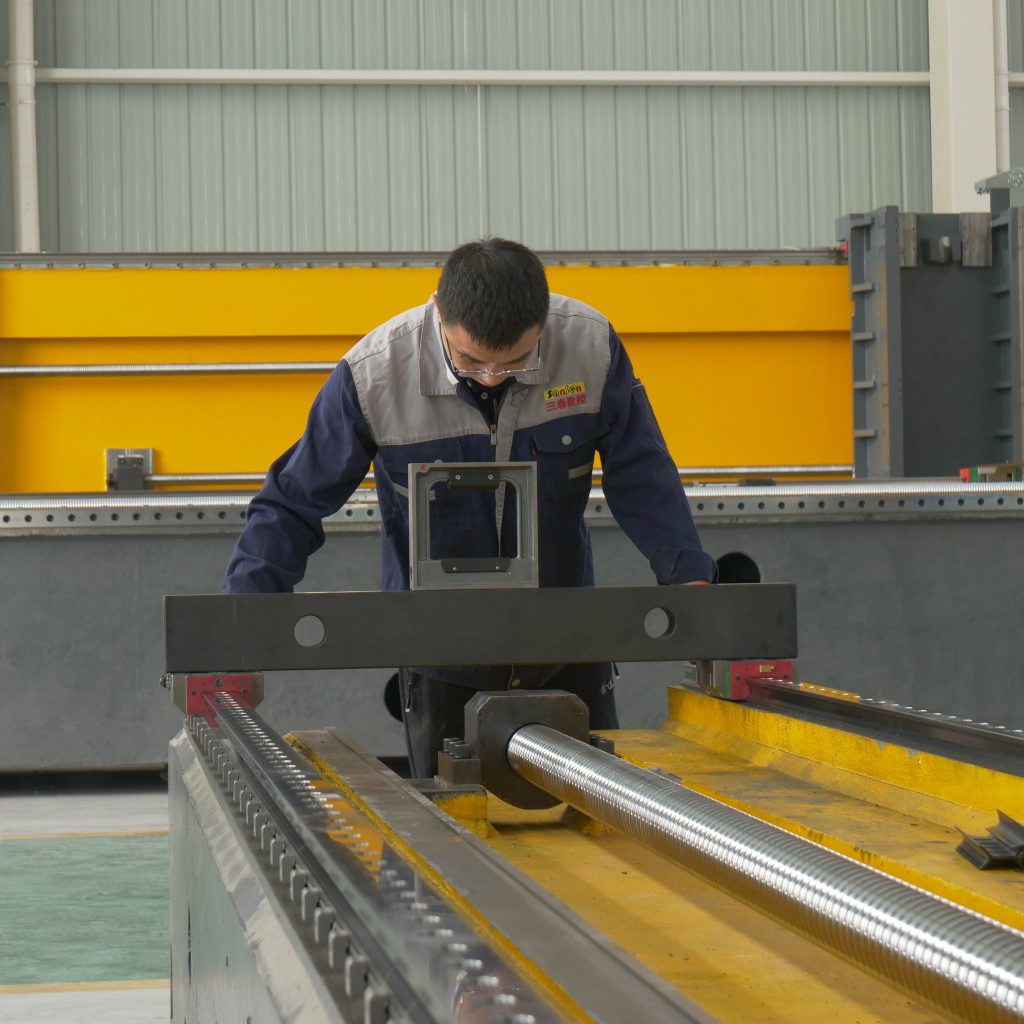

Портальный Сверлильно-фрезерный станок с ЧПУ

Когда слышишь ?портальный сверлильно-фрезерный станок с ЧПУ?, первое, что приходит в голову — это монстр, который всё может. Но на практике часто оказывается, что под этой формулировкой скрывается разное ?железо?, и не всякий портал одинаково полезен для, скажем, обработки фланцев или трубной плиты. Многие думают, что главное — это размеры стола и мощность шпинделя, а про жесткость конструкции и тепловые деформации портала вспоминают уже после покупки.

Не просто ?сверлить и фрезеровать?: в чём подвох?

Взять, к примеру, нашу задачу — обработку крупногабаритных заготовок типа двутавровых балок для мостовых конструкций. Казалось бы, поставил заготовку, загрузил программу и работай. Но тут же встаёт вопрос точности позиционирования по всей площади стола. У некоторых моделей, особенно бюджетных, бывает заметный прогиб балок портала при перемещении тяжёлого шпиндельного узла к краям рабочей зоны. Это не всегда видно в техпаспорте, где пишут идеальные цифры. Приходилось сталкиваться, когда при сверлении отверстий под крепёж для электрических башен разброс по координатам на краю стола достигал пары десятых миллиметра — для ответственных соединений это уже критично.

Или другой нюанс — совмещение операций. Заявлено ?сверлильно-фрезерный?, значит, должен и то, и другое делать хорошо. Но часто фрезерование, особенно торцевое, становится слабым местом. Не хватает момента, появляется вибрация. В итоге станок превращается в дорогой сверлильный центр с ограниченными фрезерными возможностями. Для обработки, допустим, плоскостей на крупных фланцах это проблема. Приходится либо снижать режимы, увеличивая время, либо докупать другое оборудование.

Ещё один момент, о котором редко говорят продавцы, — это удобство смены инструмента и работа со стружкой при обработке толстого металла. Когда идёт интенсивное сверление в угловой стали, стружка летит во все стороны. Если конструкция станка не продумана, она забивается в направляющие, в механизм смены инструмента. Бывали случаи, когда из-за этого клинило весь узел АТС. Приходилось останавливать работу на полдня для чистки. Это те самые ?мелочи?, которые в реальной эксплуатации выливаются в простой и деньги.

Опыт с конкретным оборудованием и поиск решений

Мы в своё время активно изучали рынок, чтобы закрыть задачи по производству деталей для строительных стальных конструкций. Смотрели разные варианты, в том числе и оборудование от Jinan Safety United Technology and Trade Co., Ltd. (их сайт — safetycnc.ru). В описании компании акцент сделан как раз на высокоскоростное оборудование для металлических пластин, двутавров, угловой стали — то, что нам и нужно. Это сразу наводило на мысль, что они, возможно, лучше понимают специфику работы с такими заготовками, чем производители универсальных станков.

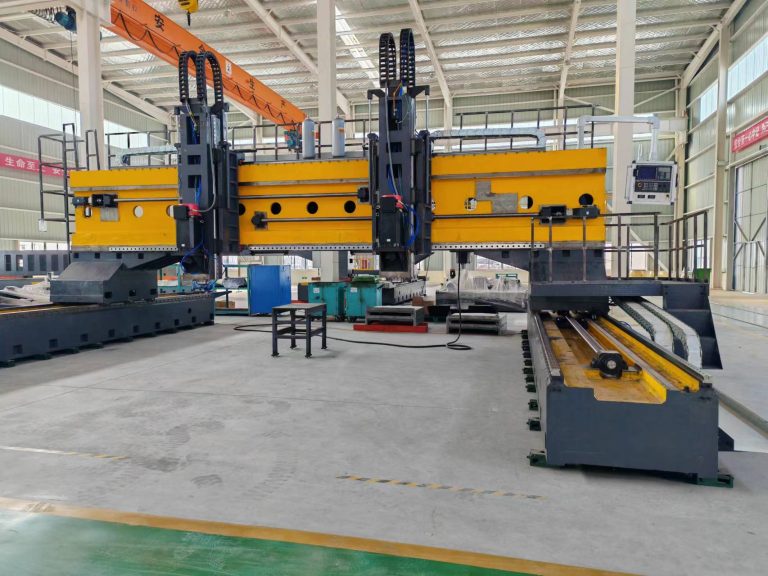

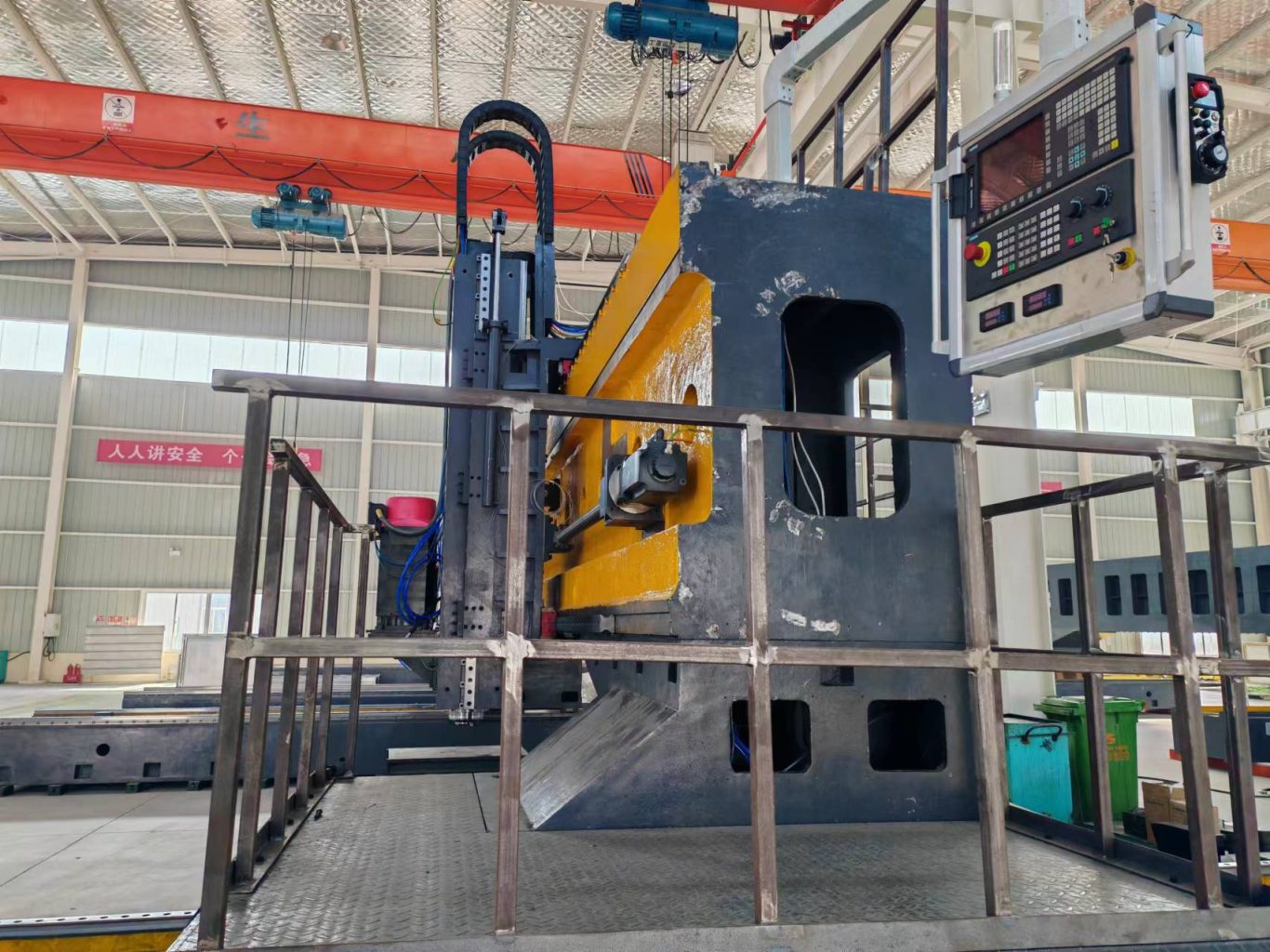

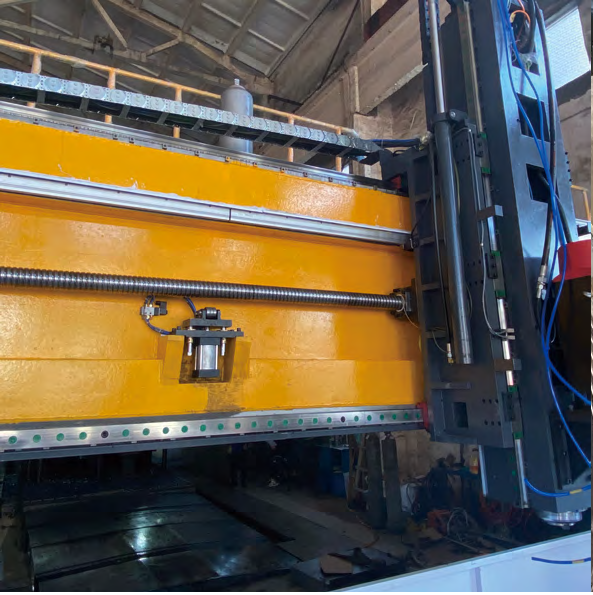

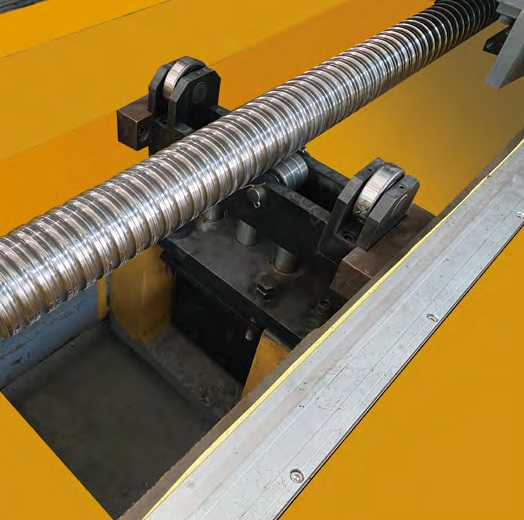

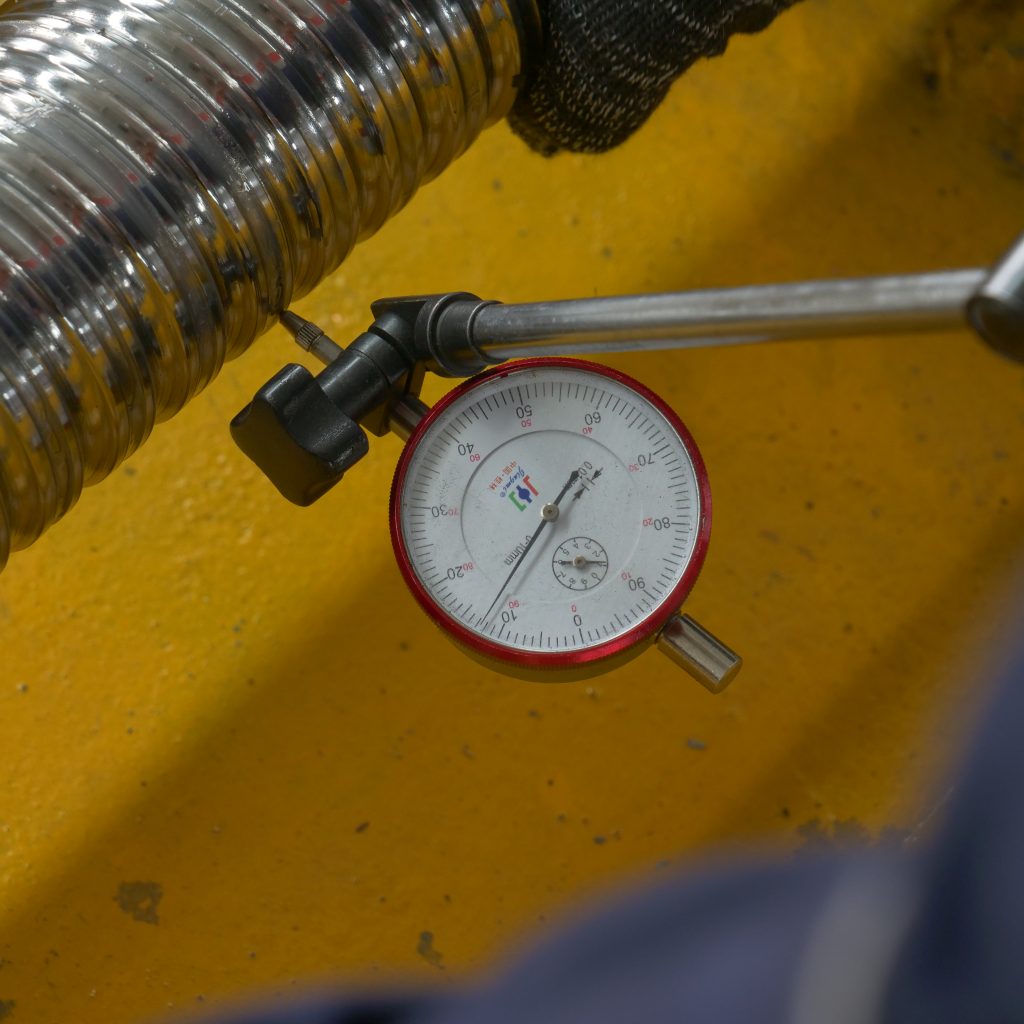

Пробовали работать на одной из их моделей портальных станков. Что сразу бросилось в глаза — усиленная конструкция портала с диагональными распорками. Не самое элегантное решение с точки зрения дизайна, но на практике это давало ощутимый выигрыш в жёсткости при фрезеровании. Тот самый прогиб по краям стола был минимальным. Плюс они использовали систему охлаждения направляющих — казалось бы, мелочь, но для многосменной работы при обработке трубной плиты это критически важно, чтобы геометрия ?не уплывала?.

Но и здесь не без ?но?. В погоне за скоростью сверления иногда страдала точность остановки шпинделя для смены инструмента. Бывало, что инструмент вставал в конус с небольшим перекосом, что потом сказывалось на биении. Пришлось вместе с их сервисными инженерами подбирать параметры в системе ЧПУ, регулировать торможение. Это тот самый ?процесс?, который никогда не описан в инструкции, но который и составляет суть настройки оборудования под конкретные задачи.

Скорость vs. Качество: вечный компромисс

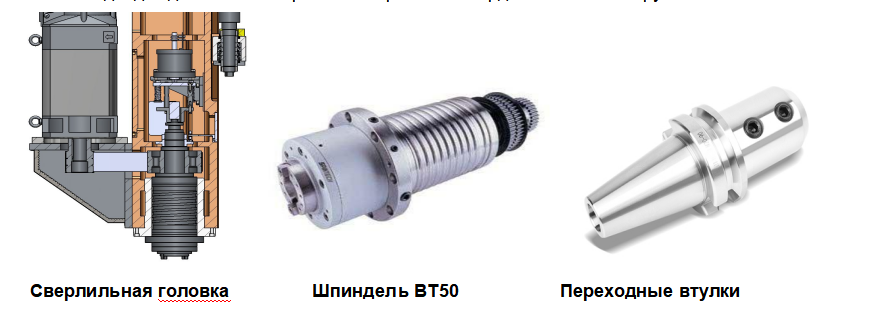

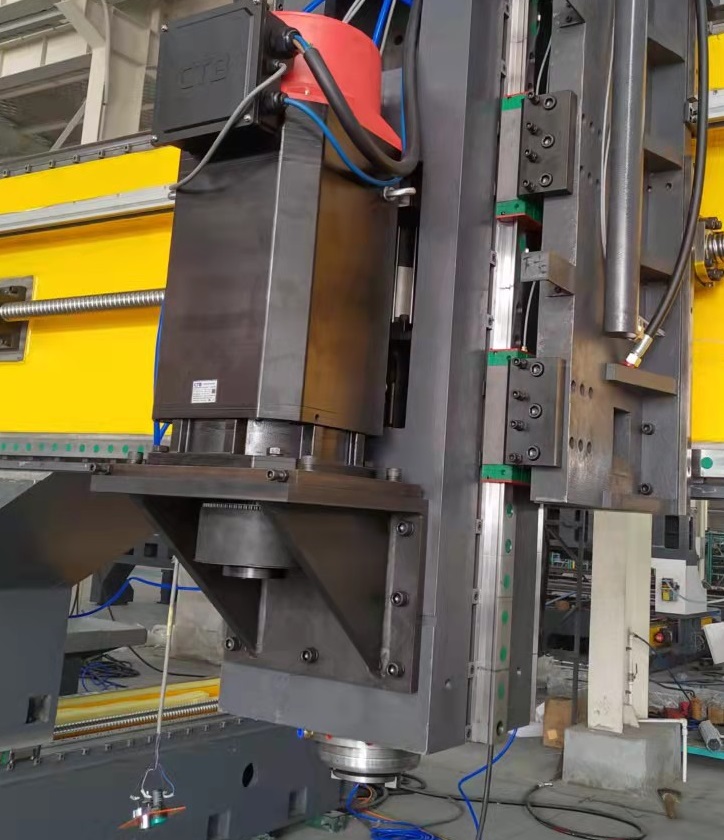

В описании Jinan Safety United часто фигурирует термин ?высокоскоростное?. В контексте сверления отверстий в металлической пластине это, безусловно, плюс. Но высокая скорость резания требует идеальной балансировки шпинделя и качественного инструмента. Мы как-то попробовали на таком станке использовать более дешёвые свёрла, рассчитывая сэкономить. Результат — повышенный износ конуса шпинделя из-за вибраций и некондиционные отверстия во фланцах для сосудов высокого давления. Пришлось возвращаться к проверенным маркам инструмента. Вывод — сам по себе портальный станок с ЧПУ не панацея, он лишь часть технологической цепочки, где всё должно быть сбалансировано.

Ещё о скорости. Для обработки двутавровых балок важна не только скорость сверления одного отверстия, но и скорость перемещения между ними. Здесь хорошо себя показали станки с сервоприводами и предварительным выбором инструмента. Пока идёт обработка одного отверстия, манипулятор уже подвозит следующее сверло. Но такая опция есть не на всех конфигурациях, и её наличие сильно влияет на конечную стоимость. Иногда экономия на этом этапе приводит к тому, что станок большую часть времени простаивает, ожидая смены инструмента.

Интеграция в процесс и ?подводные камни?

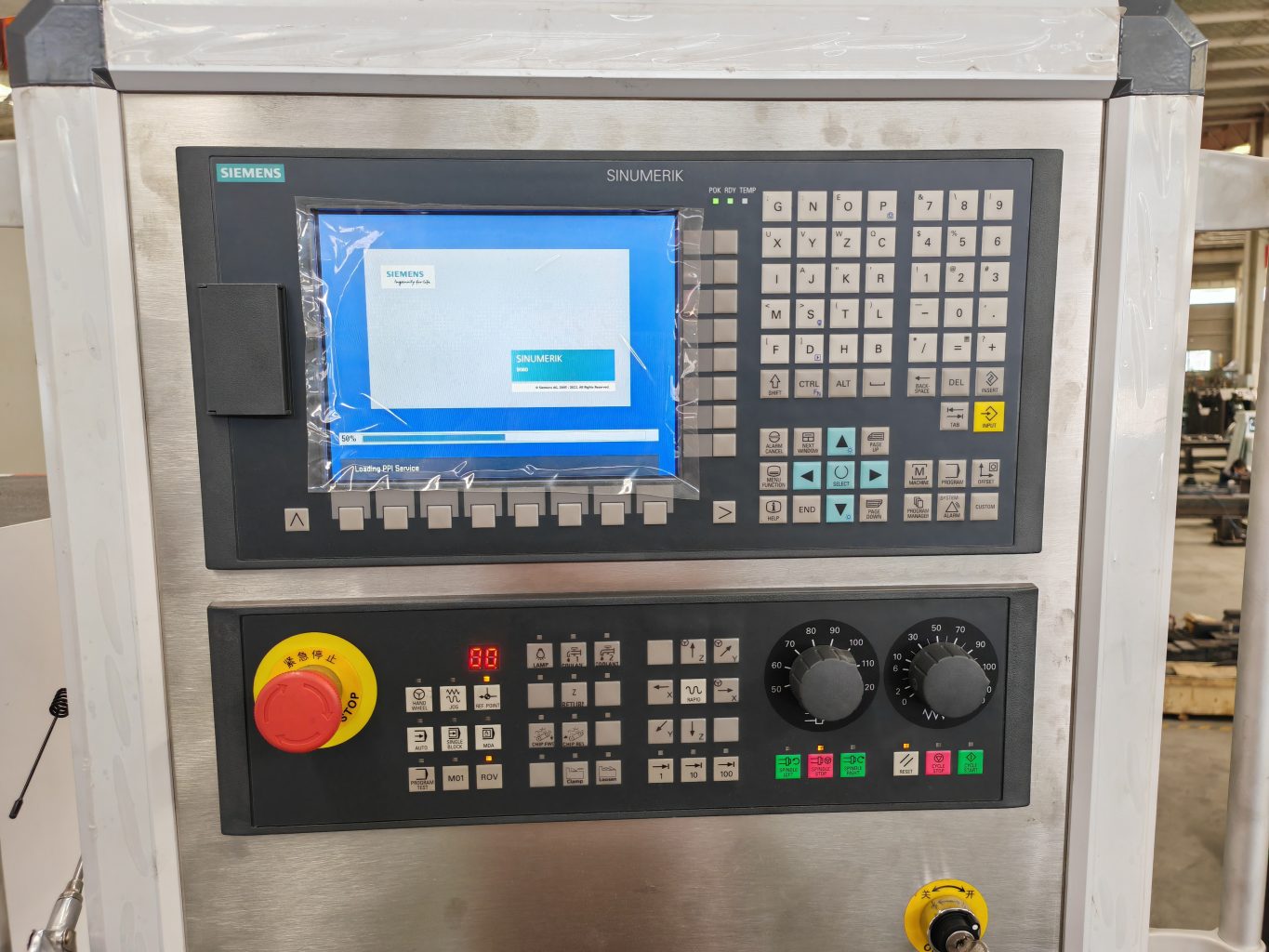

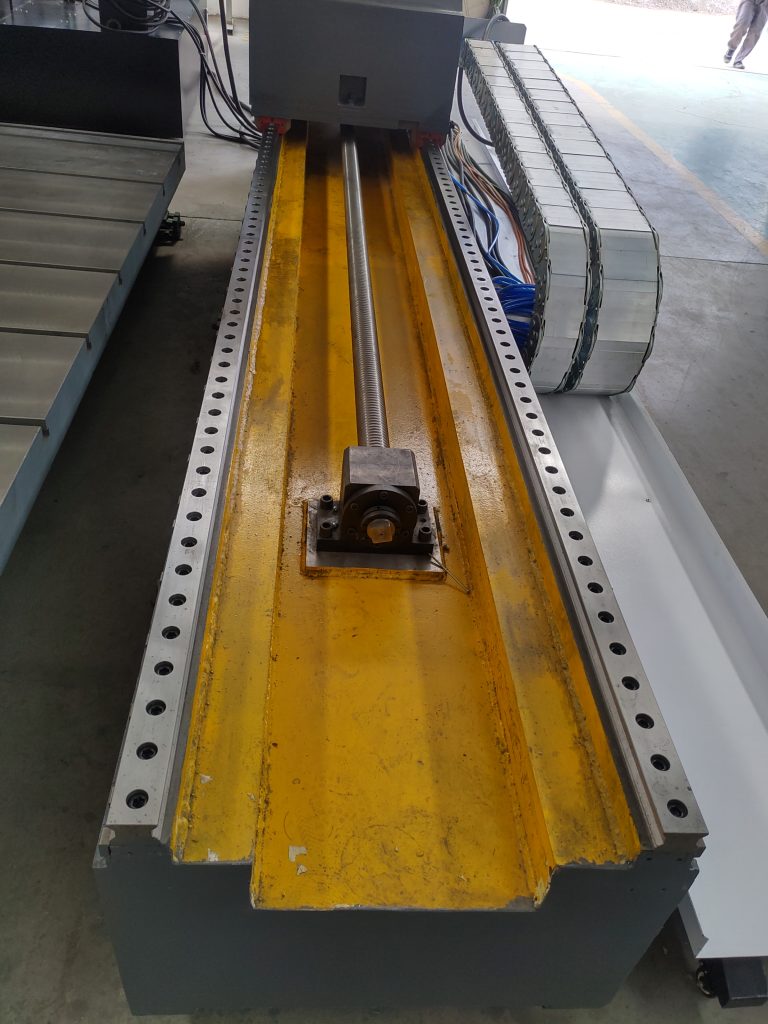

Купить станок — это полдела. Вписать его в существующий поток обработки металлоконструкций — задача посложнее. Например, подготовка управляющих программ. Для сложных деталей типа узлов мостовых конструкций с сотнями отверстий разного диаметра под крепёж ручное программирование неэффективно. Нужна интеграция с CAD/CAM системами. Не все станки, особенно от менее известных производителей, имеют открытую и хорошо документированную систему ЧПУ, с которой легко работают постпроцессоры. Приходится либо заказывать разработку постпроцессора, что дорого и долго, либо мириться с ручной доводкой кода, что чревато ошибками.

В этом плане интересен подход, который мы видели у Safety United. Они предлагают не просто станок, а, по сути, готовое решение под определённый класс деталей — те же электрические башни или элементы сосудов высокого давления. В комплекте идёт библиотека типовых циклов и макросов именно для таких операций. Это экономит массу времени на первоначальной настройке. Хотя, конечно, для нестандартных задач библиотеки не спасают, и нужен грамотный программист-технолог.

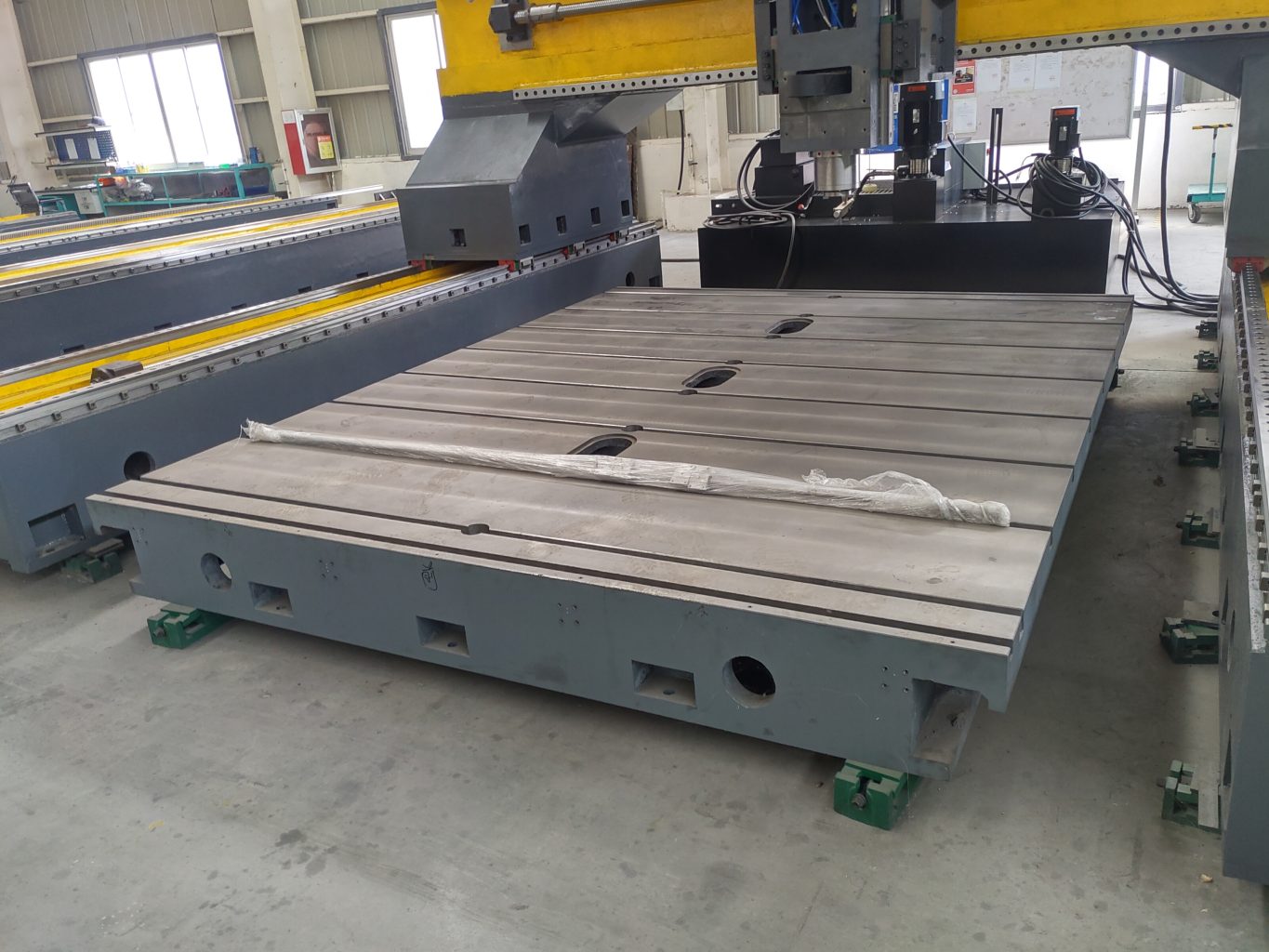

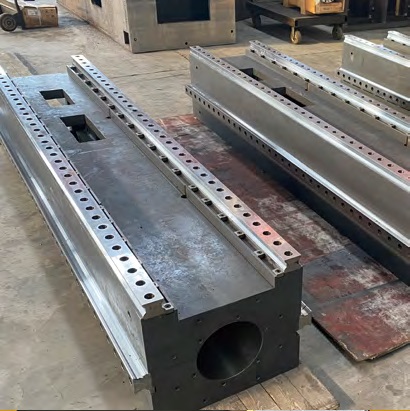

Другой камень преткновения — оснастка и крепление заготовок. Станок-то портальный, стол большой, но как надёжно и быстро закрепить на нём, условно, длинную угловую сталь? Штатные Т-слоты на столе не всегда помогают. Приходится изготавливать специальные приспособления, упоры, наборные балки. Это дополнительные затраты и время, которые редко учитывают при расчёте окупаемости оборудования. Иногда стоимость оснастки может достигать 10-15% от цены самого сверлильно-фрезерного станка.

Взгляд в будущее и итоговые соображения

Сейчас рынок оборудования для обработки металлоконструкций активно развивается. Появляются станки с ?умными? системами компенсации температурных деформаций, встроенным лазерным сканированием заготовки для автономной коррекции программы. Для компании, которая занимается серийным производством деталей для строительства и энергетики, как, судя по описанию, Jinan Safety United Technology and Trade Co., Ltd., это правильный вектор. Потому что в конечном счёте заказчику важен не сам станок, а деталь, вышедшая с него, и её соответствие жёстким стандартам.

Если резюмировать мой опыт, то выбор портального сверлильно-фрезерного станка с ЧПУ — это всегда поиск баланса между ценой, производительностью и реальными потребностями производства. Нельзя слепо гнаться за паспортной скоростью или размером стола. Нужно смотреть на конструкцию, на детали, на то, как организованы системы обслуживания. И обязательно тестировать станок на своих типовых деталях — лучше потратить время на испытания, чем потом бороться с его недостатками годами.

Что касается конкретно направления, представленного на safetycnc.ru, то их фокус на специализированном оборудовании для определённого сектора — это скорее преимущество. Они, видимо, накопили опыт именно по обработке балок, плит, фланцев. А значит, многие ?детские болезни? в их станках уже могут быть устранены. Но, как и с любой техникой, окончательный вердикт выносит только цех, металл и ежедневная эксплуатация под нагрузкой.
